矿用重力分选振动式浓度分选设备结构

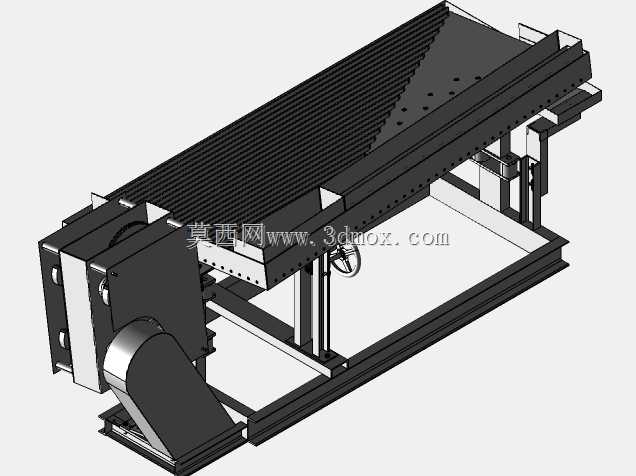

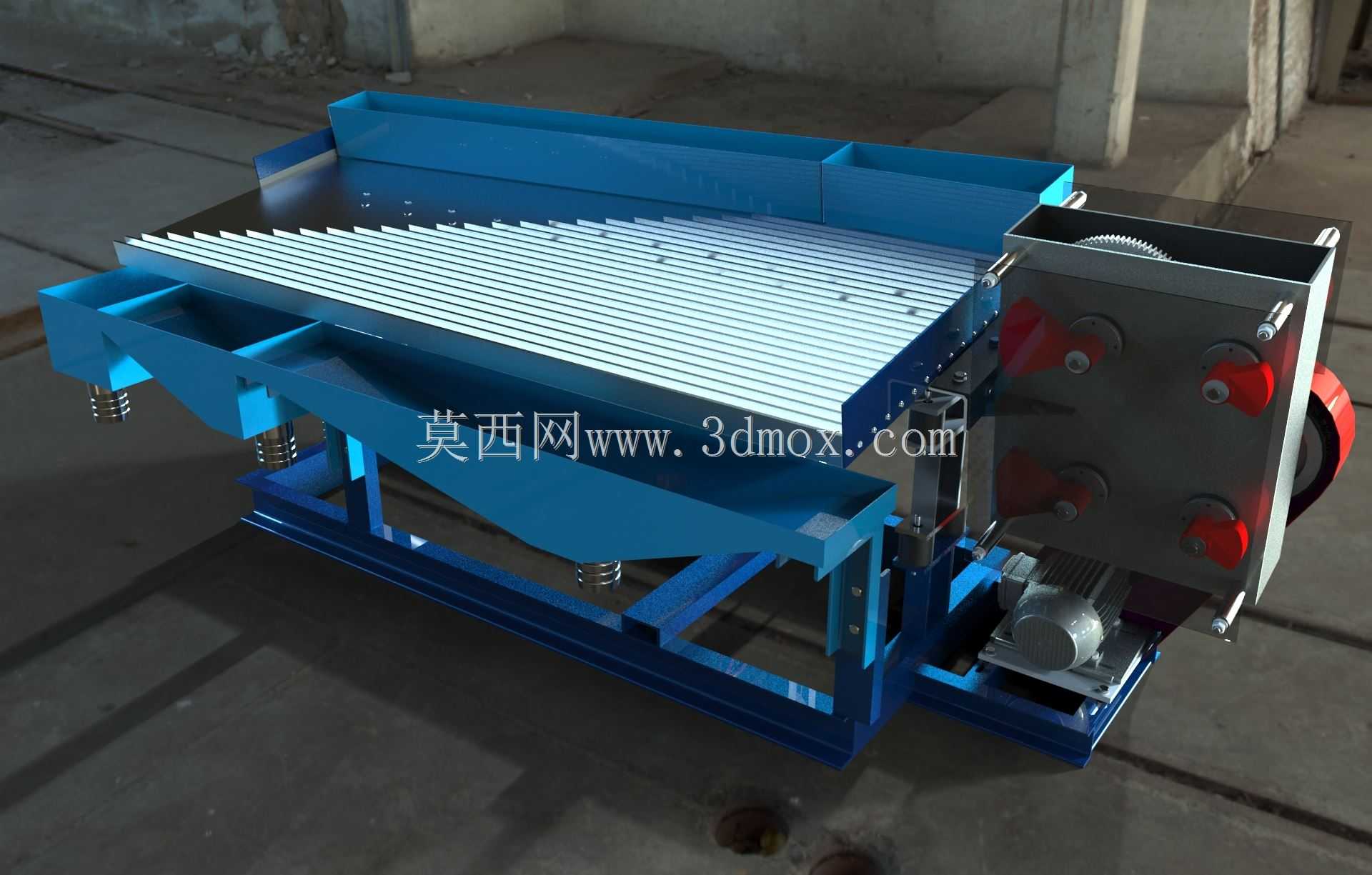

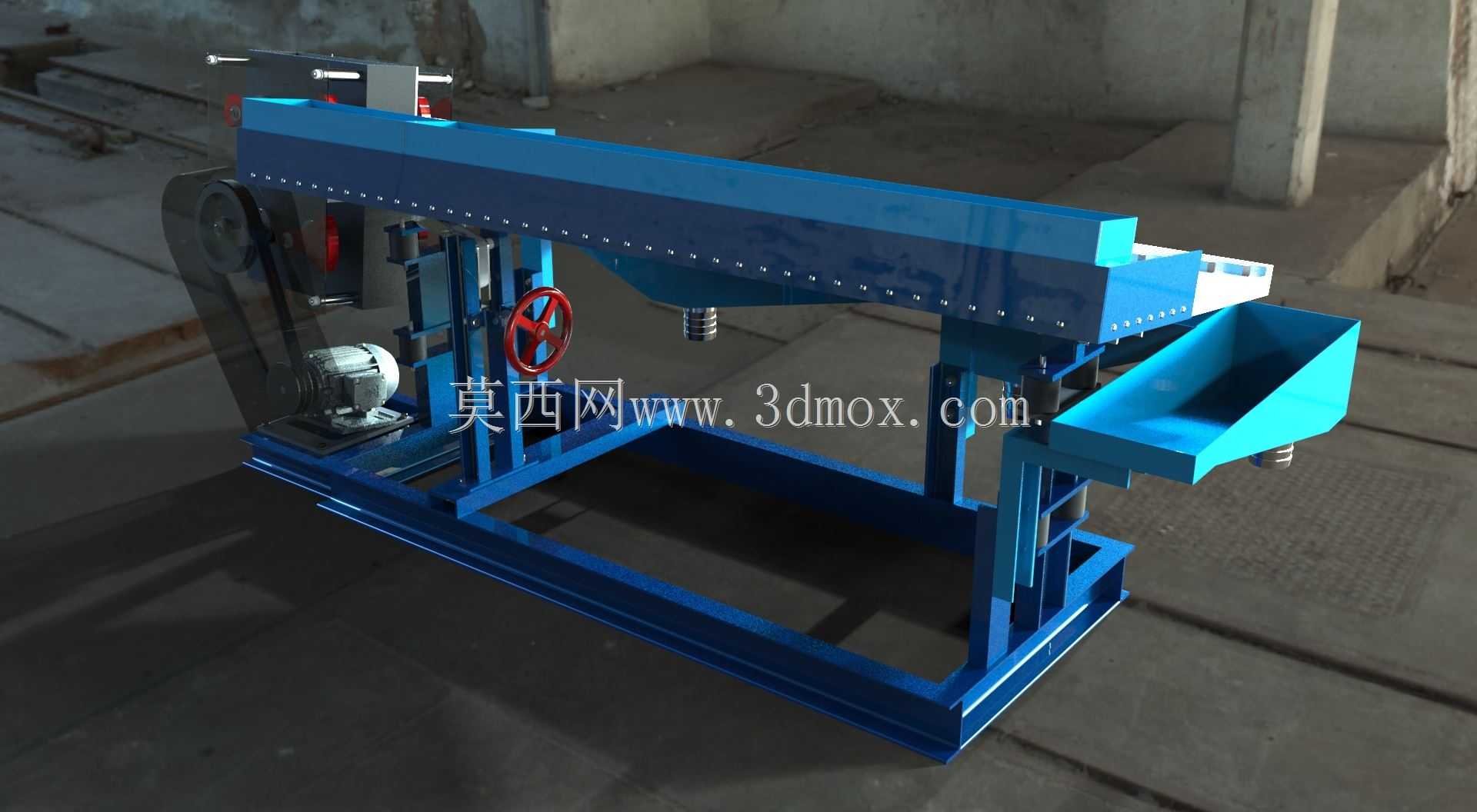

该设备主要应用于矿山选矿、矿物加工、砂石骨料分级等工业生产场景，是重力选矿工艺环节中的核心作业设备，可针对不同密度、粒度的矿料实现精准的浓度分选与粒度分级作业，在有色金属矿、黑色金属矿、非金属矿的粗选、精选工序中都能发挥稳定作用，也可适配建材、化工等行业的颗粒物料分级分选需求。设备实际作业时，通过振动机构带动倾斜布置的分选床面做规律往复振动，配合床面的格条结构与横向水流作用，让进入床面的物料按照密度差异实现分层：密度较大的重质矿粒会沉入床层底部，在床面振动与格条的导向作用下向精矿端移动，密度较小的轻质矿粒则悬浮于床层上部，被横向水流冲至尾矿端排出，最终实现不同浓度、不同密度物料的精准分离，有效提升矿物富集比，降低后续选矿工序的处理负荷。从功能特性来看，该设备采用多组减震弹簧支撑床体结构，可有效缓冲设备运行时的振动冲击，降低设备运行噪音，同时保证床面振动轨迹的稳定性；侧边配置的传动箱采用多组偏心调节结构，可根据待分选物料的粒度、密度特性灵活调整振动幅度与振动频率，适配不同矿种的分选需求；床面采用倾斜式安装设计，床面格条按照等距平行排布，可对重质矿粒形成稳定的导向输送作用，避免矿粒在床面堆积，提升分选效率。设计过程中，工程师充分考虑了设备的安装适配性与运行稳定性，整体采用框架式焊接底座结构，底座预留了标准的地脚螺栓安装孔位，可直接固定于混凝土作业基础上，无需额外制作复杂安装支架；床体与传动机构采用模块化分体设计，后期维护时可单独拆卸更换磨损部件，降低运维成本；驱动电机布置于设备侧下方的安装位，通过皮带传动与传动箱连接，传动路径简洁，传动效率高，同时避免电机直接接触分选过程中的水汽与矿浆，延长电机使用寿命。外形尺寸方面，设备整体长度适配常规选矿车间的工位排布需求，宽度可满足每小时10-15吨的矿料处理量要求，安装时需预留床面振动的前后左右安全间隙，进料端需配套均匀给料装置，保证矿料能够均匀铺展在床面起始端，出水端需配套矿浆收集槽，分别收集分选后的精矿、中矿与尾矿，实现连续化流水线作业。
