螺旋式砂石清洗分选设备结构设计

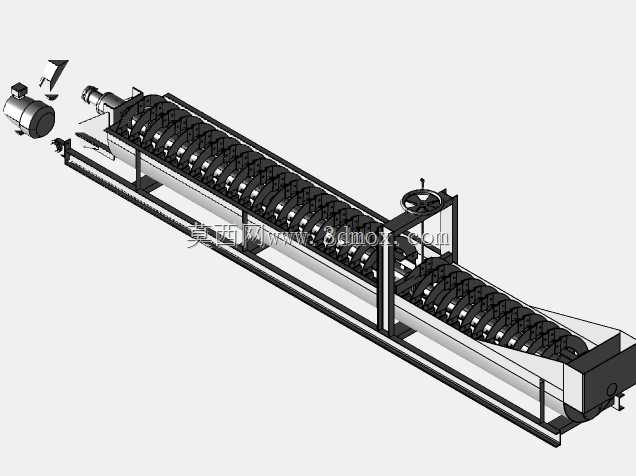

这款螺旋式砂石清洗分选设备，主要应用于砂石骨料生产、矿山选矿、交通基建混凝土制备、水利工程砂石料净化等场景，是砂石加工生产线中承担杂质去除、粒度分级的核心作业设备，能够有效清除砂石原料表面附着的泥土、石粉与裹挟的杂物，保障成品砂石的洁净度与级配符合工程使用标准，避免含泥量过高影响混凝土粘结强度，或是杂质混入选矿流程干扰后续分选作业精度。设备核心功能依托槽体内的长轴螺旋组件实现，螺旋叶片连续排布在主轴上，动力端通过减速传动结构带动主轴低速转动，槽体内部注入清水后，投入的砂石原料在螺旋叶片的搅动、推送下不断翻滚摩擦，附着在砂石表面的泥尘被水流冲刷脱离，随溢流污水从槽体尾端的溢流口排出，而洁净的砂石则被螺旋叶片逐步推送至槽体前端的出料口排出，同时设备中部设置的升降调节手轮结构，可根据作业需求调整螺旋轴的作业高度，适配不同进料量、不同含泥量原料的清洗需求，避免过载卡料或是清洗不充分的问题。从设计思路来看，整体采用长槽型卧式布局，槽体采用敞口式设计方便进料与日常检修维护，底部的机架采用型钢焊接成型的框架结构，兼顾结构强度与安装稳定性，动力端布置在设备出料侧，传动路径短、结构紧凑，可减少动力传输过程中的损耗；螺旋叶片采用分段式安装设计，磨损后可单独更换局部叶片，降低后期运维成本，槽体内壁铺设耐磨衬层，抵御砂石长期摩擦带来的损耗，延长设备整体使用寿命。在安装边界方面，设备整体为长条形卧式结构，安装时需预留足够的长度方向作业空间，同时在设备两侧预留不小于一米的检修通道，方便日常检查螺旋叶片磨损情况、调节升降机构、维护传动部件；设备基础需做硬化找平处理，保障机架安装水平，避免运行过程中出现螺旋轴偏磨、槽体漏水等问题；进料端需衔接上一级破碎筛分设备的出料溜槽，出料端需衔接成品输送设备，溢流口需衔接污水处理循环管路，实现清洗用水的循环利用，降低生产过程中的水资源消耗。设备运行过程中转速平稳，搅动过程中对砂石的磕碰损耗小，能够有效保留成品砂石的原有粒型，同时连续式作业的结构可适配大规模生产线的连续生产需求，处理量可通过调整螺旋轴转速、进料速度进行灵活调节，适配不同规模的砂石加工、选矿作业场景。
