工业布袋式除尘过滤箱体结构设计

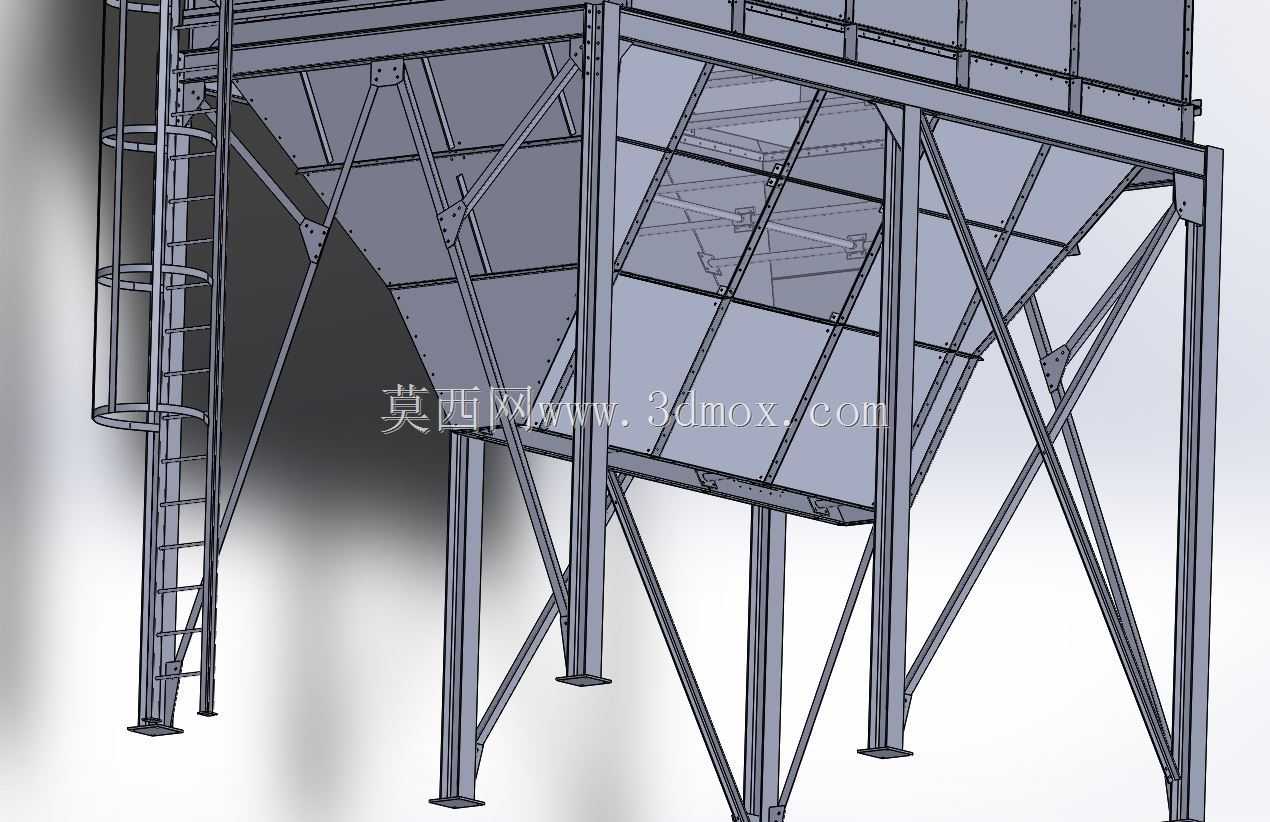

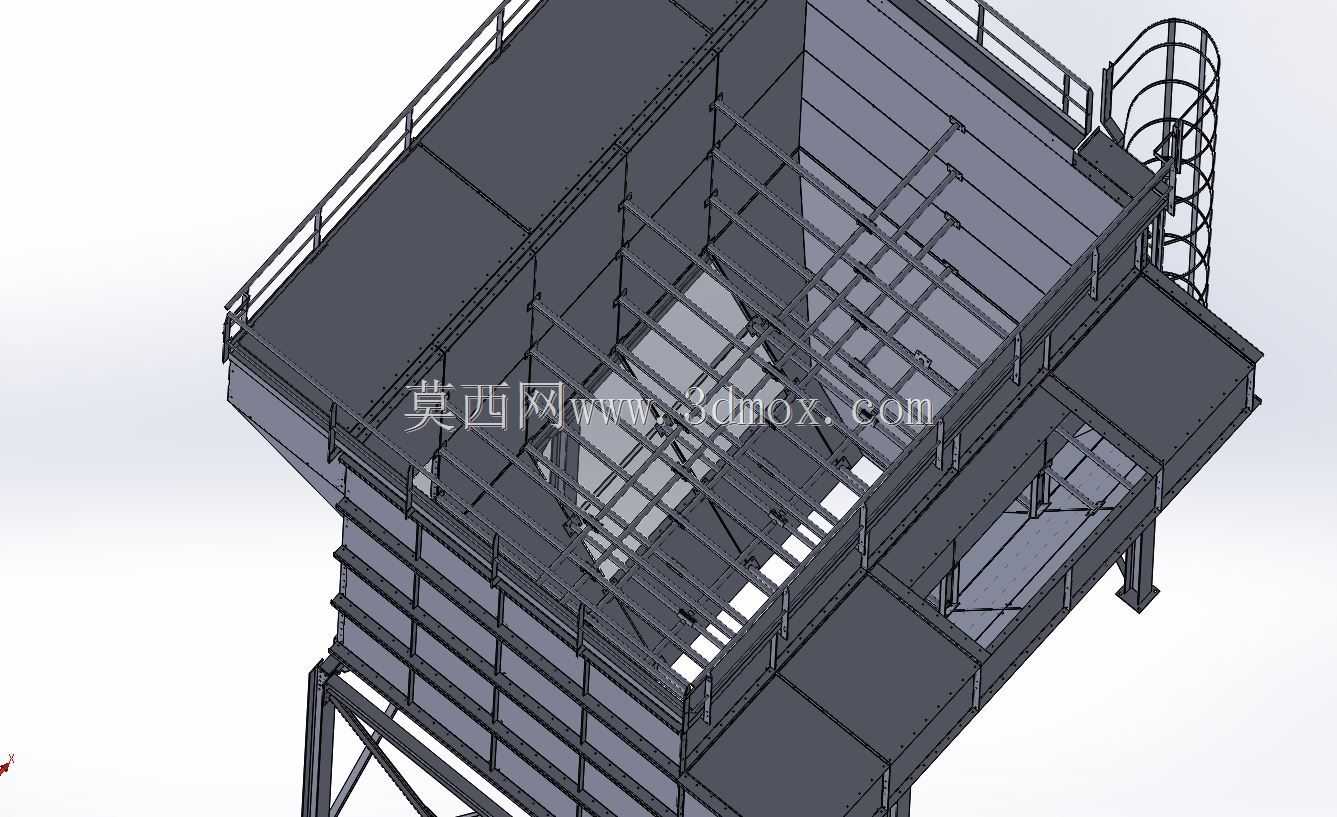

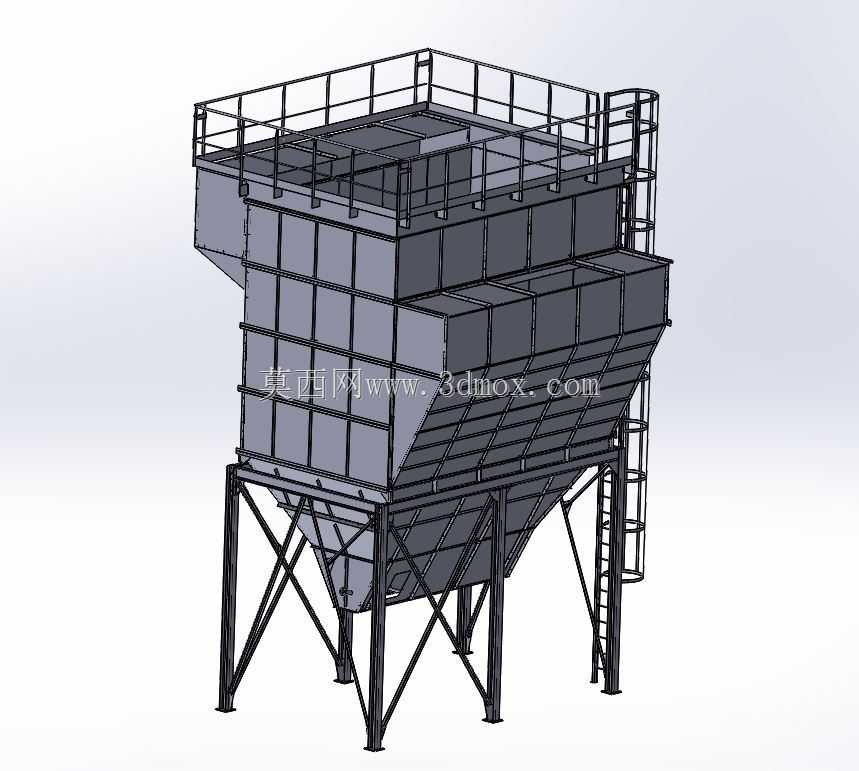

该过滤结构主要应用于工业生产车间的粉尘治理与废气净化场景，常见于木工加工、五金打磨、建材生产、冶金熔炼等产生大量悬浮粉尘的作业环节，作为整套除尘系统的核心过滤承载单元，承担含尘气流的气固分离功能，将裹挟在气流中的粉尘颗粒截留在箱体内部，净化后的达标气体排入大气，避免生产性粉尘扩散污染作业环境，同时降低粉尘浓度过高带来的职业健康风险与生产安全隐患。设备整体采用方锥形灰斗加矩形上箱体的组合结构，下部锥斗设计用于收集沉降下来的粉尘，依靠重力作用让附着在滤件表面的粉尘落入锥斗底部，方便后续集中卸灰处理；上部矩形箱体为过滤核心区，内部预留滤袋或滤筒的安装排布空间，侧面设置检修操作平台与爬梯，方便运维人员定期进入箱体内部更换滤件、检查结构密封性能。设计过程中优先考虑气流均布性，箱体内部的支撑框架采用等距排布的型钢焊接结构，既能够承托滤件安装梁的荷载，也可以引导进入箱体的含尘气流均匀通过每一组过滤单元，避免局部气流流速过快造成滤件过早磨损，同时框架结构经过受力校核，可承受设备运行过程中的内部负压、滤件积灰荷载以及室外安装场景下的风载、雪载作用。外形设计上充分考虑现场安装边界条件，设备整体为立式落地安装结构，底部设置型钢支撑腿，可直接固定在混凝土设备基础上，侧面预留进风口与出风口的法兰对接位置，可直接对接前端吸尘管道与后端引风机管路，无需额外做结构改型；顶部设置防护栏杆，满足高空作业的安全规范要求，侧面爬梯采用护笼式设计，保障运维人员上下通行的安全。箱体壁板采用折弯拼接结构，拼接处做密封处理，避免运行过程中出现漏风问题导致除尘效率下降，整体结构模块化程度高，可根据现场处理风量的需求灵活调整箱体的长宽尺寸，适配不同规模的除尘系统配置需求，在保证结构强度的前提下尽可能降低设备自重，减少基础施工的荷载投入。
