工业排烟管道系统三维结构设计

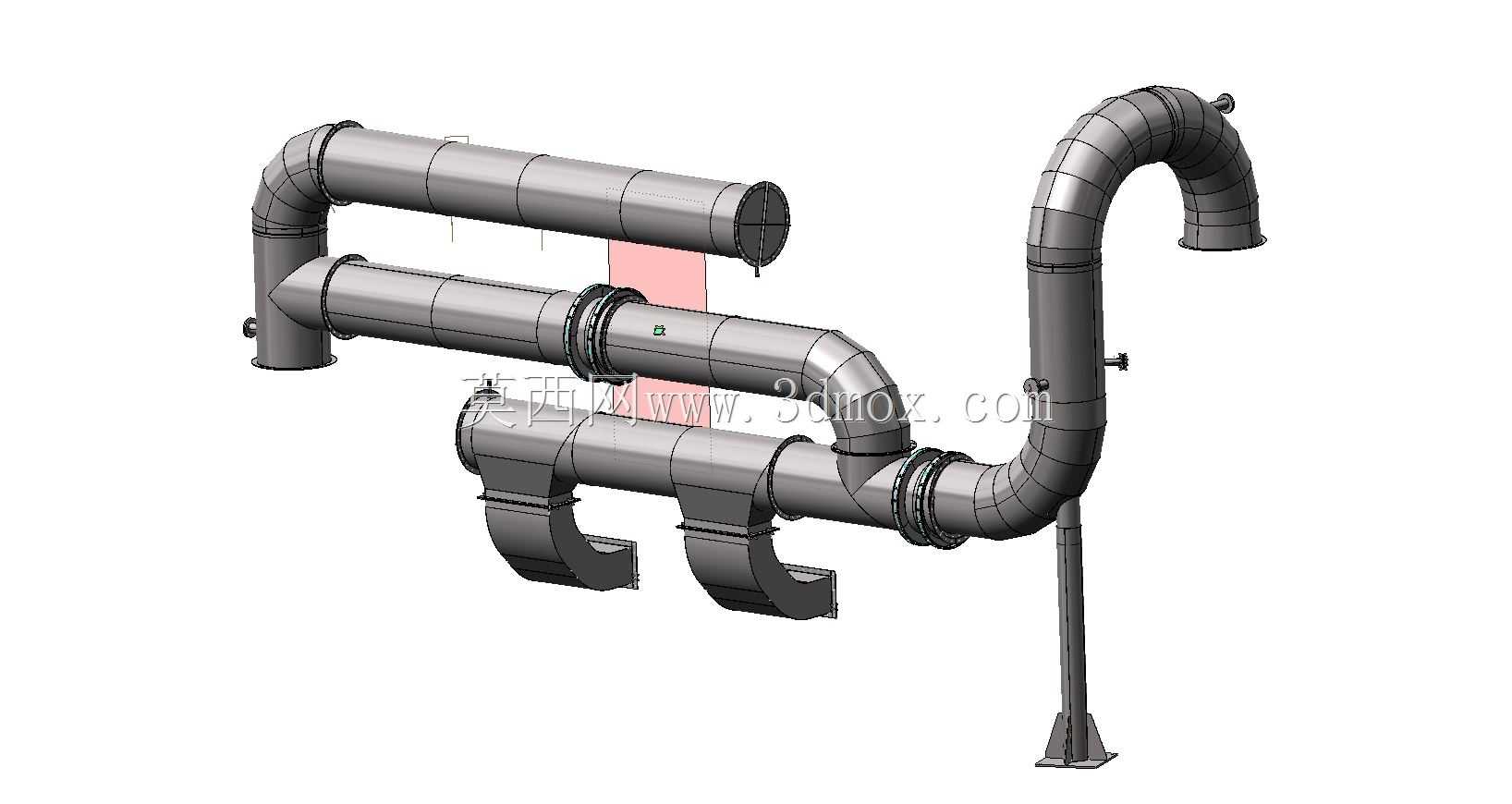

这套排烟管道系统主要应用于工业厂房、商用厨房、大型设备配套的烟气排放场景，核心作用是将生产作业、设备运行过程中产生的高温烟气、油烟废气、粉尘类气态污染物有序引导至净化处理设备或室外排放区域，避免作业区域内废气淤积，保障作业空间的空气质量与人员操作安全，同时可配合烟气净化装置实现达标排放，适配多支路烟气汇集的复杂管路布局需求。整套管路采用多段不同管径的圆柱管段搭配不同曲率的弯管组件拼接而成，横向布置的多根平行管段可同时对接多个产烟点位的排气接口，大曲率弯管用于实现管路走向的垂直转向，减少管路直角转折带来的风阻损耗，降低管路内部的气流噪音与紊流影响。管路衔接位置采用法兰式对接结构，可保证拼接处的密封性能，避免烟气在输送过程中出现泄漏问题，配套的鞍型管路支架用于承托横向布置的长直管道，将管道荷载均匀传递至安装基面，底部带固定底座的立式支撑件用于垂直段弯管的承重固定，抵消管路自重与气流振动带来的位移风险，所有支撑件的安装位置均经过受力校核，避开管路对接缝与气流扰动较大的弯管区域，保障长期运行的结构稳定性。设计过程中优先遵循流体力学低阻原则，所有弯管的曲率半径均匹配对应管段的管径参数，避免急弯造成的气流压损过大，横向管段设置有微小的安装坡度，可引导管路内部可能产生的冷凝水向预设的集水点位流动，避免积液长期滞留腐蚀管壁。整套管路的安装边界可根据现场产烟点位的分布灵活调整管段长度与弯管角度，横向排布的管组整体占用空间规整，垂直转向段可适配不同层高的安装空间，支撑件的固定点位可根据现场基面的承重条件灵活调整位置，无需对原有建筑结构做大规模改造即可完成安装，可适配不同规模的排烟系统改造与新建项目需求，管路外壁预留有检测接口与阀门安装位，可方便后期接入烟气检测设备、风量调节装置，满足日常运维与工况调节的使用需求。
