工业通风系统用九十度弯转管道构件

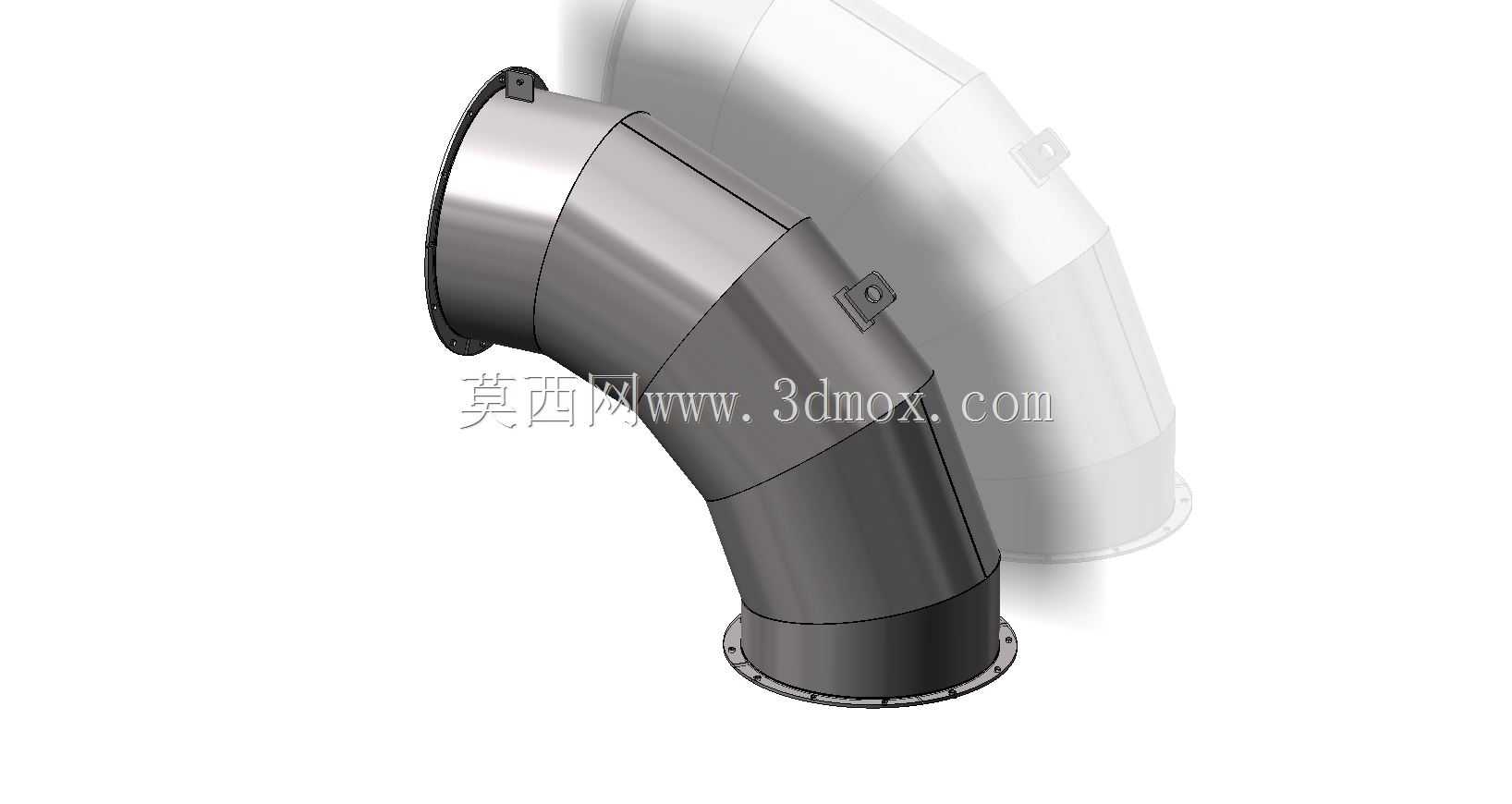

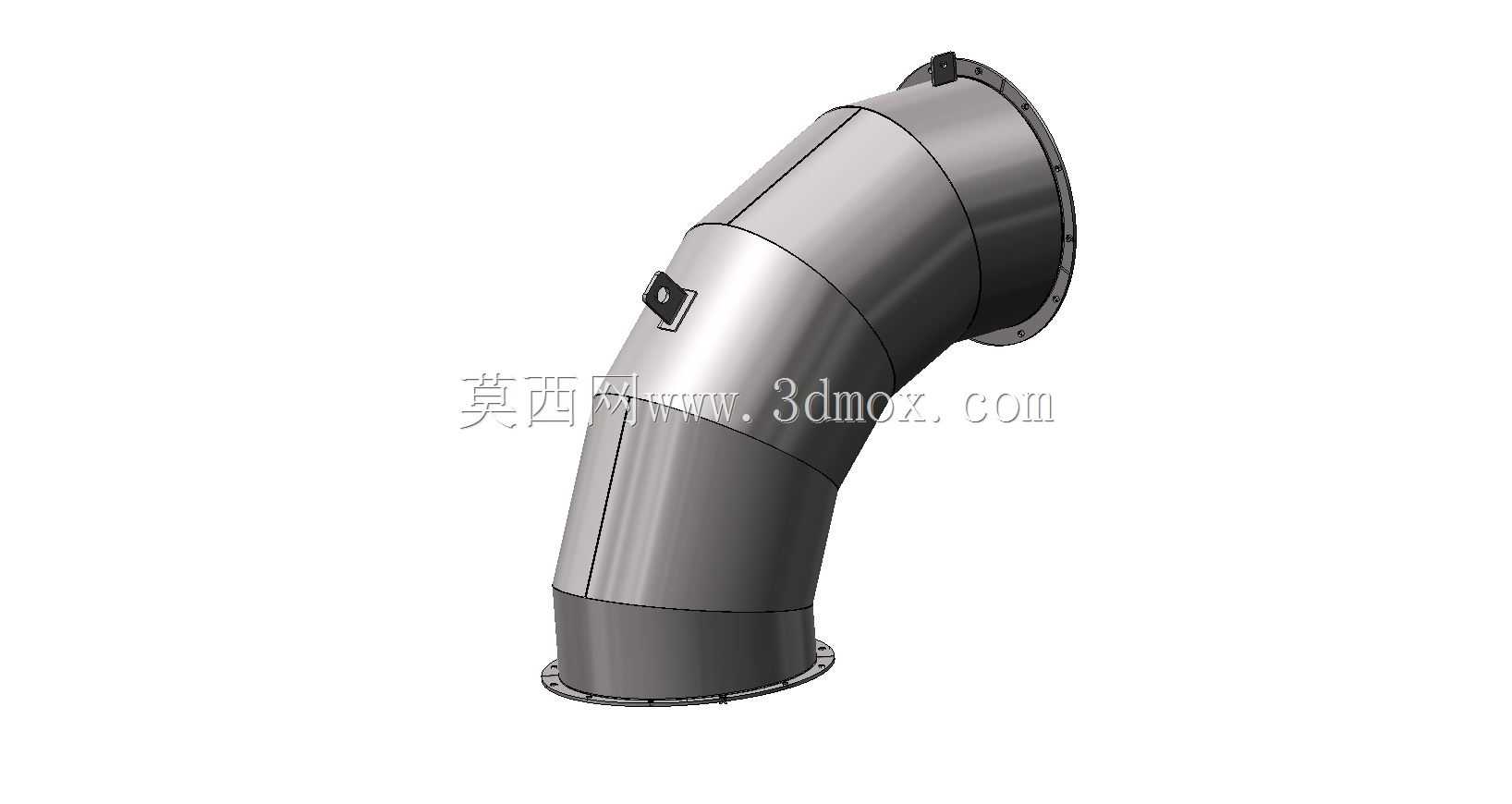

这款九十度弯转管道构件，主要应用于工业通风除尘、物料气力输送、暖通空调送风、工业废气收集排放等管路系统中，承担管路走向直角转向的核心导流作用，可在有限安装空间内完成管路方向的平顺切换，避免管路直角硬折带来的风阻激增、物料卡滞、流场紊乱等问题。在实际生产场景中，这类弯管构件常被用于车间除尘系统的管路布局、工厂排风系统的转角衔接、粉体输送生产线的管路转向、商用建筑通风井道的方向转换等场景，能够适配不同管径的直段管路对接，保障管路内部介质流动的平顺性。从功能特性来看，该构件采用分段式曲面过渡设计，弯转段的曲率经过流场优化，内壁光滑无突兀折角，可有效降低介质流经转角时的局部阻力，减少通风系统的风压损耗，降低配套风机的运行负载；在输送粉体物料时，平顺的曲面内壁可避免物料在转角处堆积堵塞，减少管路磨损，延长整套管路系统的使用寿命。构件两端设置带安装孔的法兰对接结构，可与同规格的直管道、阀门、变径接头等部件通过螺栓紧固连接，对接处可搭配密封垫片实现管路密封，避免漏风、漏料问题，安装拆卸便捷，便于后期管路维护与部件更换。从设计思路来看，这款弯管采用多段锥筒拼接成型的结构，相比一体冲压弯管，该结构更适配大管径管路的生产制造，可降低大尺寸弯管的加工难度，同时每一段筒节的曲面参数都经过流场仿真验证，确保弯转全程的流道截面变化平缓，不会出现局部截面突变引发的涡流问题；管壁外侧设置的加强凸耳结构，可用于管路吊装固定时的吊点连接，也可作为管路支撑的连接点位，提升大尺寸管路安装后的结构稳定性，避免管路运行过程中因风压、物料冲击产生振动移位。在安装边界方面，该弯管的两端法兰端面保持垂直状态，可直接对接水平与垂直走向的直段管路，安装时无需额外调整管路角度，弯管的整体轴向尺寸紧凑，可在狭小的设备间隙、厂房夹层、管廊转角处完成安装，不需要预留过大的安装操作空间；法兰上的安装孔采用标准化间距排布，可适配行业通用规格的紧固件，现场安装时不需要额外进行打孔适配，能够有效缩短管路施工的周期。
