型材截面弯曲成型用多辊式传动装置

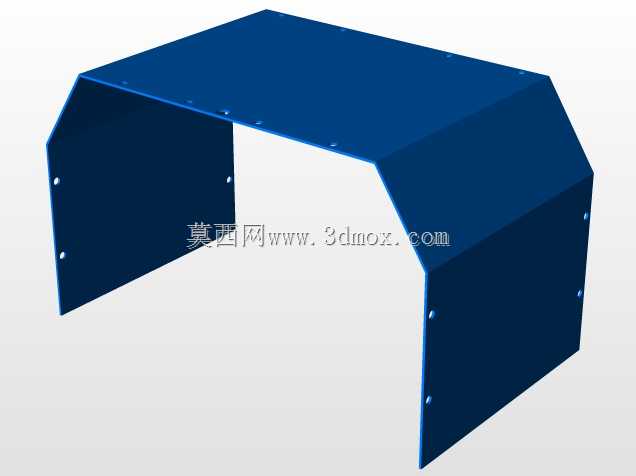

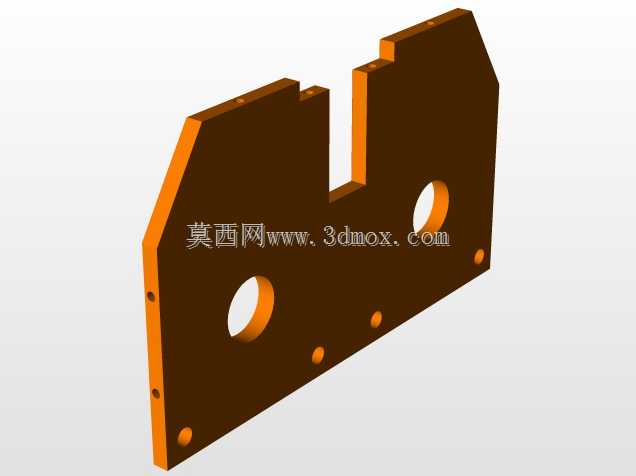

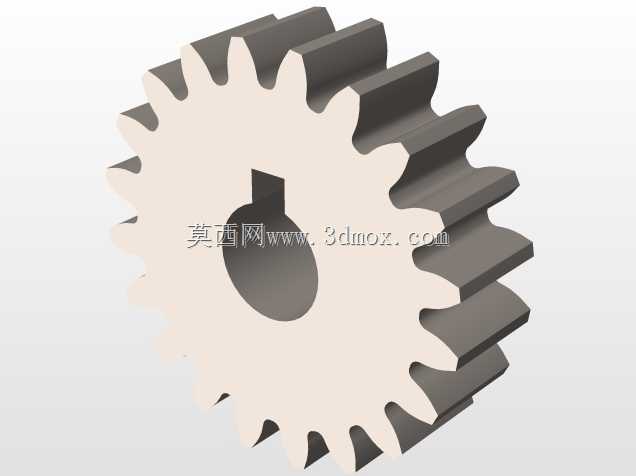

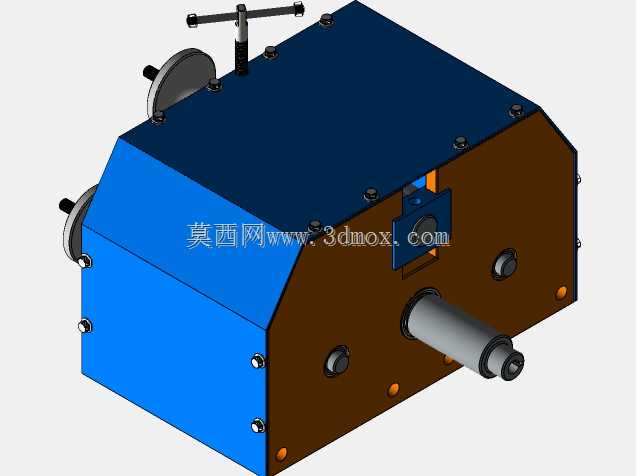

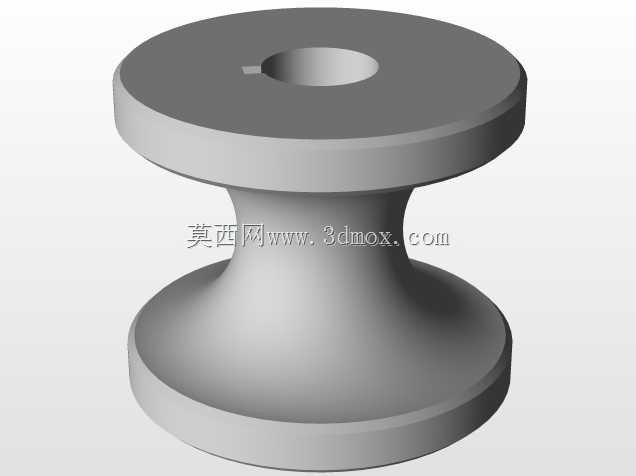

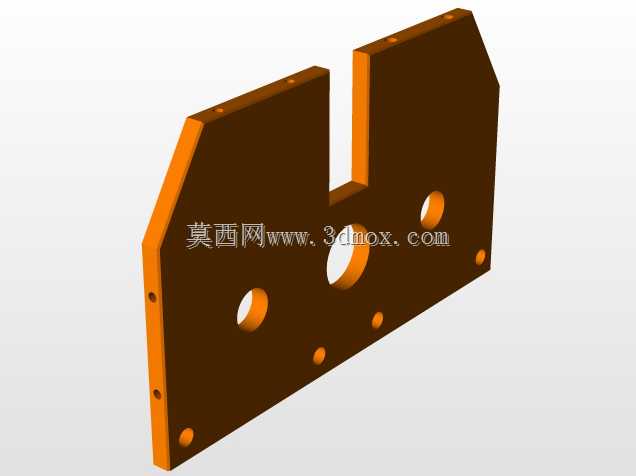

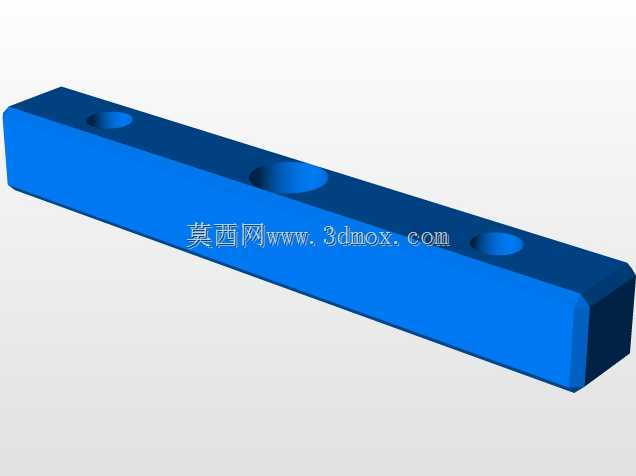

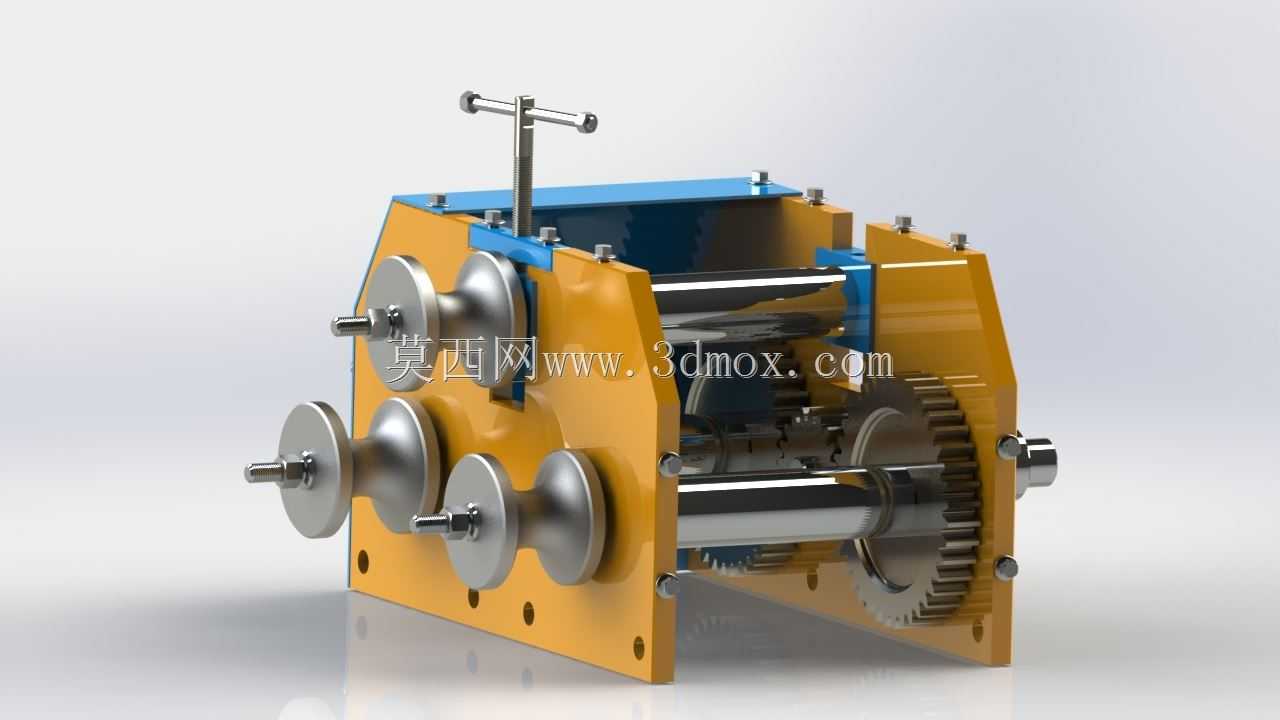

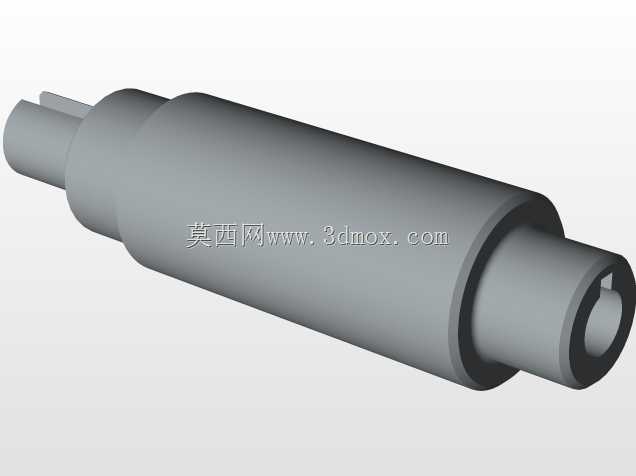

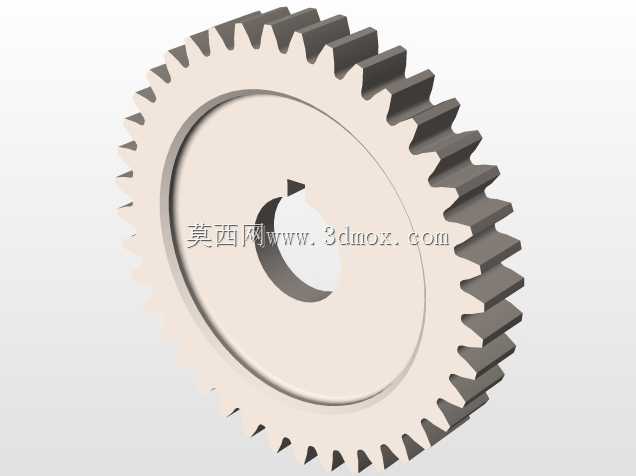

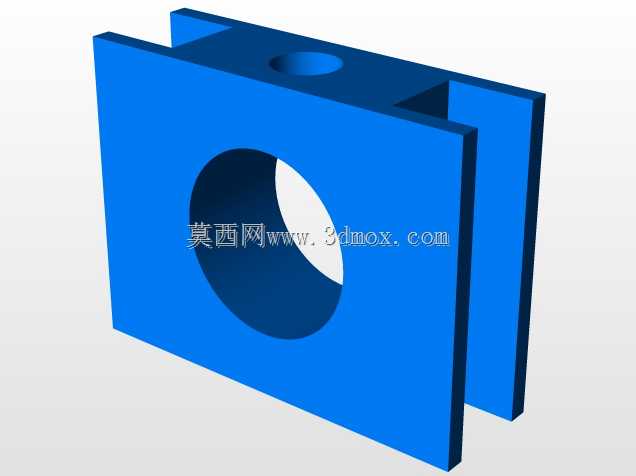

该装置主要应用于金属型材加工领域的截面弯曲成型工序，适配各类等截面金属长条型材的冷弯加工作业，常见于五金构件生产、钢结构型材预弯、装饰型材成型等加工场景，可完成角钢、槽钢、扁钢等常规型材的定曲率弯曲作业，也可针对特定截面的异型材完成定制化弯曲成型，替代传统的火焰弯形、胎膜敲击成型等低效加工方式，大幅提升型材弯曲加工的精度与成型一致性。装置核心采用多组平行排布的成型辊组结构，不同直径的成型辊沿轴向错落布置，可根据待加工型材的截面形状调整辊间间隙与压下量，通过辊面与型材表面的接触摩擦力带动型材匀速进给，配合多辊渐进式的压下量设置，让型材在通过辊组的过程中逐步产生塑性变形，避免单次压下量过大导致的型材截面畸变、外侧开裂、内侧起皱等常见加工缺陷。传动部分采用外置啮合齿轮组传递动力，不同轴段的齿轮通过精准的模数匹配与齿侧间隙控制，保证各成型辊的线速度匹配，避免型材在进给过程中出现表面划伤、堆料或者拉伸变薄的问题，顶部设置的T型调节手柄可通过螺旋传动结构调整上辊组的压下行程，适配不同厚度、不同弯曲半径的型材加工需求，调节过程带有自锁特性，加工过程中辊组位置不会因型材的反作用力出现偏移，保证成型曲率的稳定性。装置的主体支撑采用箱式板式结构，两侧的立式支撑板通过螺栓紧固件完成整体装配，所有传动轴均通过滚动轴承支撑在支撑板的对应安装位上，传动齿轮全部布置在箱体外侧，既方便日常的润滑维护与磨损检查，也避免加工过程中产生的金属碎屑进入啮合齿面造成齿轮磨损。整体安装边界紧凑，可直接固定在常规的机加工工作台面上，输入轴端可配套调速电机或者手动摇柄完成动力输入，既适合小批量多规格的型材加工车间使用，也可集成到自动化型材生产线中作为成型工位单元使用，成型后的型材截面尺寸一致性好，弯曲弧度平滑，无需后续大量的校形工序即可直接进入下一加工环节。
