独立安装式柱式悬臂起重设备结构设计

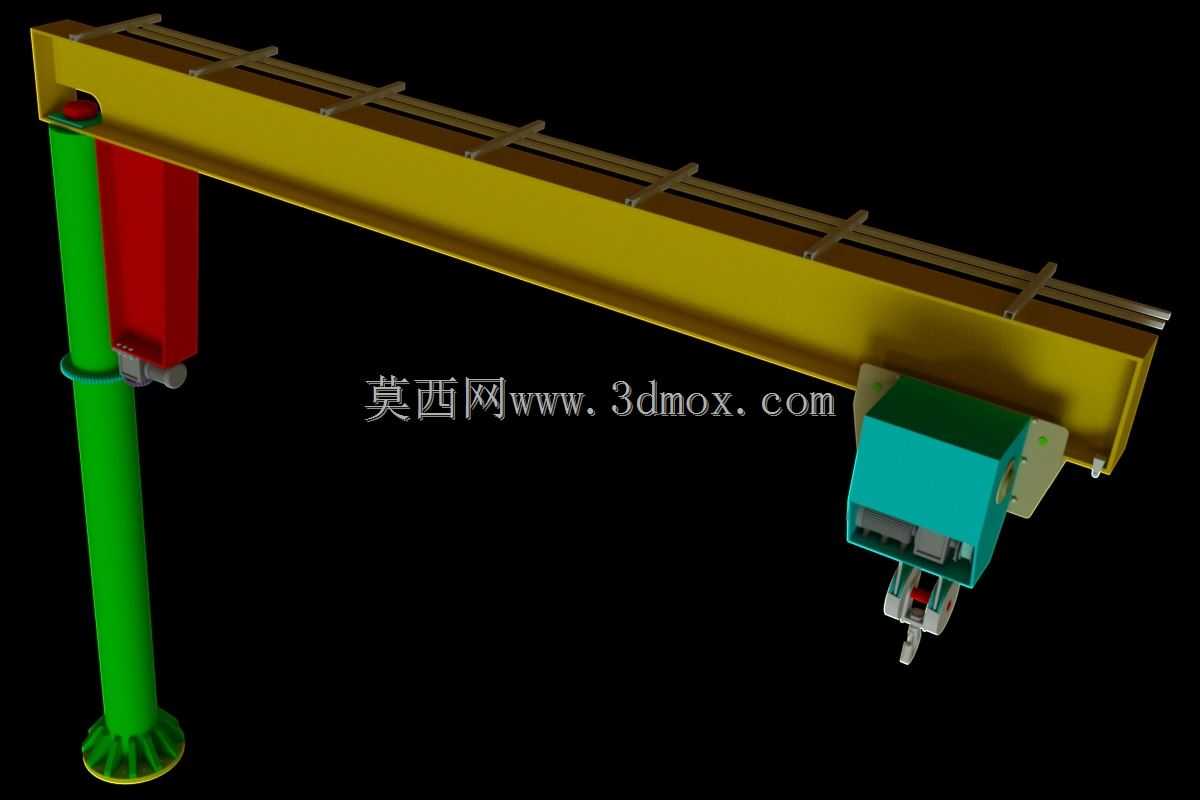

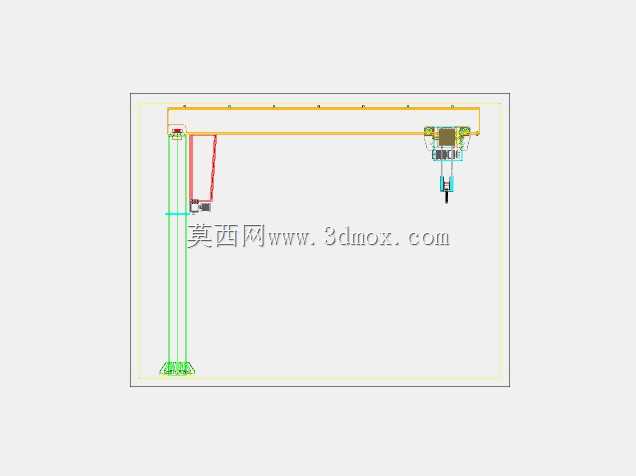

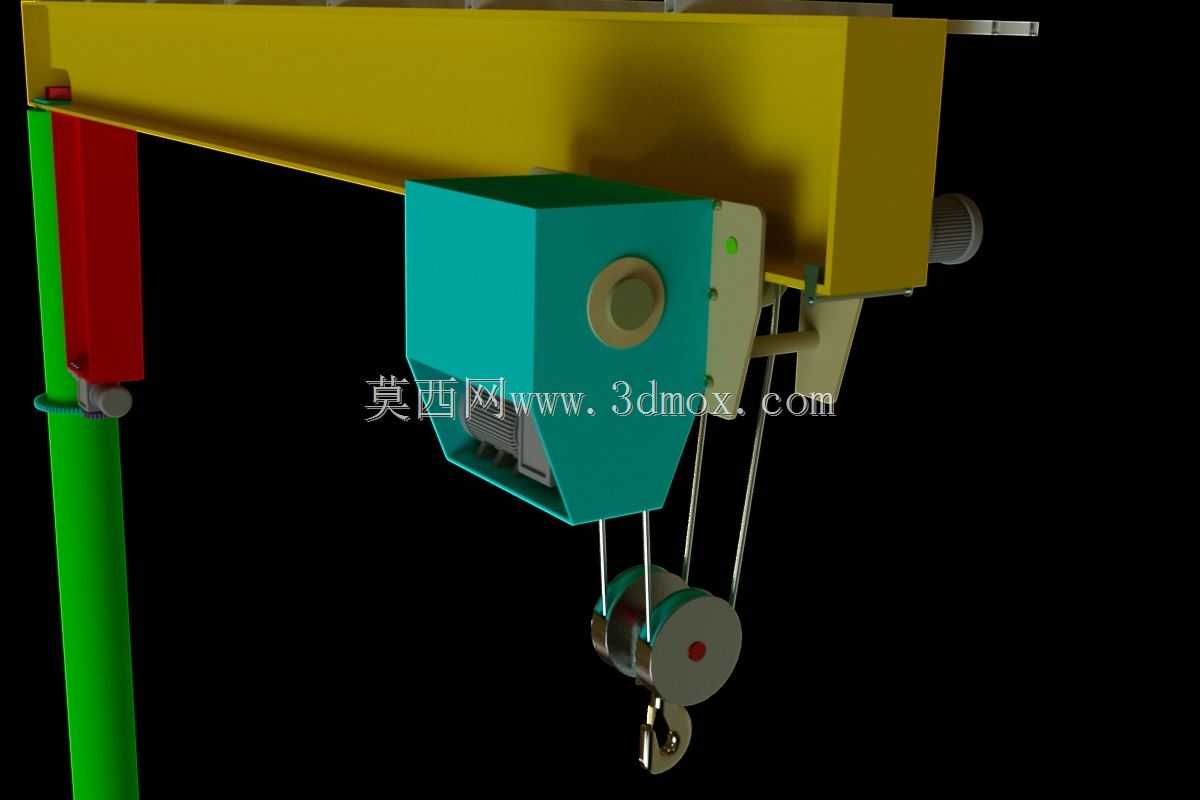

这款柱式悬臂起重设备主要面向车间内部固定点位的物料转运、工件吊装作业场景，可独立安装在建筑物混凝土地面上，无需依托厂房立柱或墙体结构，适配无法架设大型桥式起重机、作业覆盖范围要求集中的生产区域，比如机加工工位的工件上下料、装配工位的重型部件移位、仓储区域的定点货物装卸等场景，能够在覆盖半径内完成任意角度的物料吊运作业，填补了固定工位小范围重型物料搬运的设备空白。从功能特性来看，设备采用单立柱垂直支撑结构，顶部搭载水平延伸的悬臂主梁，主梁上配置可沿梁体水平移动的电动葫芦起升机构，可同时实现垂直方向的重物起升、沿悬臂方向的水平移动、绕立柱的360度回转动作，三个维度的运动配合可覆盖悬臂半径内的全部作业区域，额定起重量适配车间常见的中小型工件吊装需求，起升速度、行走速度均匹配常规生产作业的节拍要求，操作门槛低，普通车间作业人员经过简单培训即可上手操作。在设计思路上，整体结构优先保障安装便捷性与运行稳定性，底部采用大尺寸法兰盘配合膨胀螺栓与混凝土地面固定，无需额外做复杂的预埋基础，降低现场安装的施工成本与周期；立柱采用变截面或等截面的高强度钢结构设计，可承受满载工况下的弯矩与扭矩载荷，避免起吊作业时出现大幅晃动；悬臂主梁采用箱型或工字钢结构，在保证结构强度的同时控制自身重量，降低回转机构的负载；电动葫芦配套的行走轮与悬臂轨道做适配性设计，保证移动过程顺畅无卡滞，起升机构配套防脱钩装置、上下限位装置，从结构层面规避作业过程中的安全风险。从安装边界与尺寸适配来看，设备的立柱高度可根据车间的净空高度做适配调整，悬臂长度可根据作业覆盖半径的需求选择对应规格，安装时仅需保证地面混凝土强度满足承载要求，预留出悬臂回转所需的无遮挡空间即可，不会对车间原有设备布局造成过多影响；设备整体的外形紧凑，相较于大型桥式起重机占用的上部空间更小，不会遮挡车间照明与通风管线，适配层高有限的中小型生产车间使用。日常使用中，该设备可大幅降低人工搬运重型工件的劳动强度，提升工位间物料转运的效率，减少工件搬运过程中的磕碰损伤，是离散制造生产场景中非常实用的定点起重作业设备。
