手推运行式单轨链条起重葫芦结构

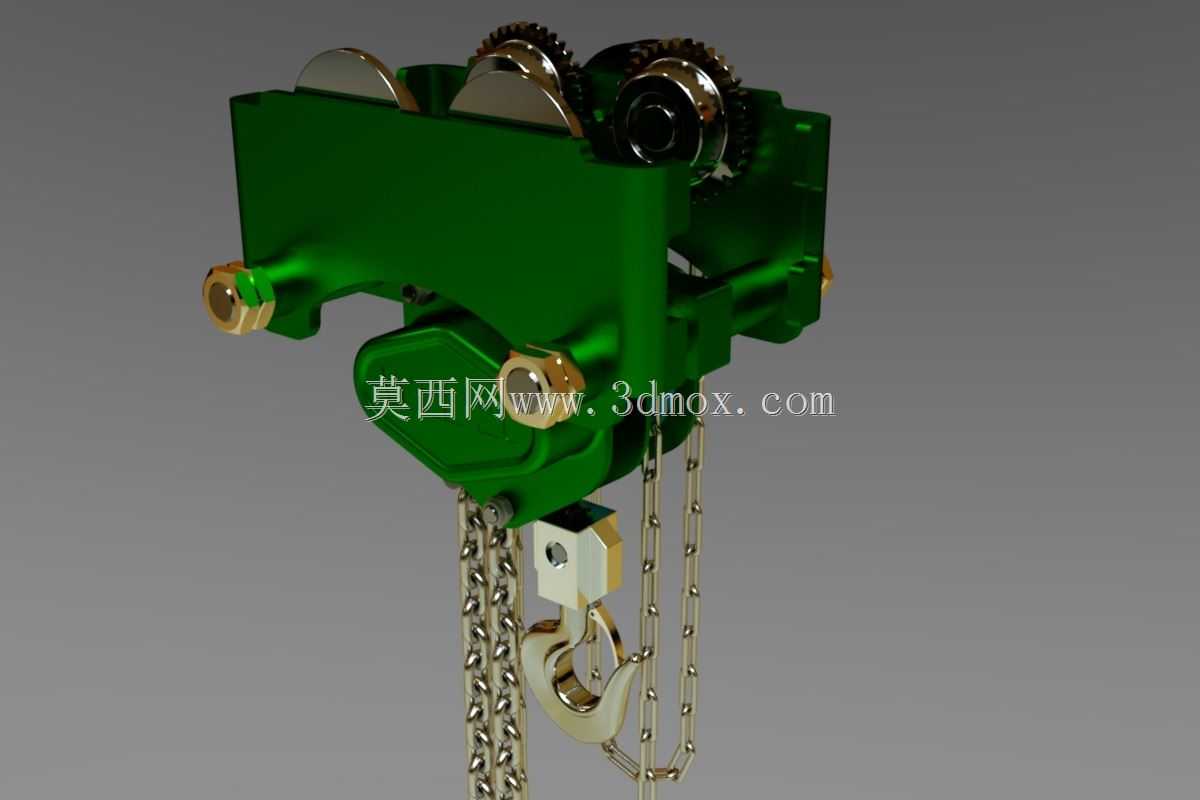

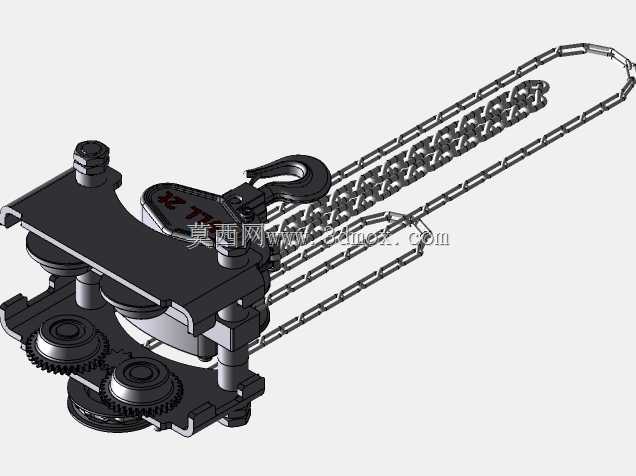

这款手推式单轨起重设备主要适配厂房内架空工字钢轨道布设场景，常见于机械加工车间、仓储库房、小型设备装配工位的短距离物料吊运作业，可在单根架空轨道上沿轨道方向手动推行移动，配合下方的吊钩完成工件、物料的垂直起升与水平移位，无需外接电源即可完成轻载起重作业，尤其适合无供电配套的临时作业点位、防爆要求区域的小件吊装需求，额定适配的起重量覆盖车间常见的0.5吨到5吨轻载作业区间，能够满足日常设备检修、工位间工件转运、仓储货物堆垛的常规起重需求。设备整体采用紧凑的集成化结构设计，上部行走轮组直接卡装在工字钢轨道的下翼缘上，三组行走轮沿轨道翼缘面排布，保证推行过程中轮组与轨道的接触受力均匀，不会出现偏载卡滞的问题；行走轮侧部配套啮合传动齿轮，可在推行过程中同步带动轮组平稳转动，避免单侧轮组打滑偏移。中部主体为一体式铸造的承载壳体，内部集成起升链轮的传动机构，壳体外侧预留的注油孔可定期对内部传动副加注润滑脂，降低传动磨损，延长设备使用寿命；壳体下部引出双列起重链条，链条采用高强度合金钢冲压成型，链节间配合精度高，起升过程中不会出现卡链、跳链问题，吊钩部分配备防脱卡扣，可避免吊装过程中吊索意外滑脱，吊钩与链条连接部位设置推力轴承，可在吊装状态下灵活转动吊物角度，方便对位装配。设计过程中严格控制设备的整体安装边界，行走轮组的轮距可适配市面常见的10号到20号标准工字钢轨道，无需额外定制轨道即可直接安装使用；设备整体的竖向高度控制在最小范围，能够有效降低对厂房净空高度的要求，在层高有限的老旧厂房内也能获得足够的有效起升高度。设备推行把手设置在壳体侧部，操作人员站在地面即可轻松推动设备沿轨道移动，配合手链轮的拉动即可完成重物的起升与下降，操作力度经过优化设计，单人即可完成全流程的吊运操作，无需额外辅助人员。整体结构没有复杂的电控元件，日常维护仅需定期检查链条磨损、轮组润滑情况即可，维护成本极低，适合作为车间固定工位的常驻起重设备使用，也可临时拆装转移到其他作业点位，适配多场景的灵活起重需求。
