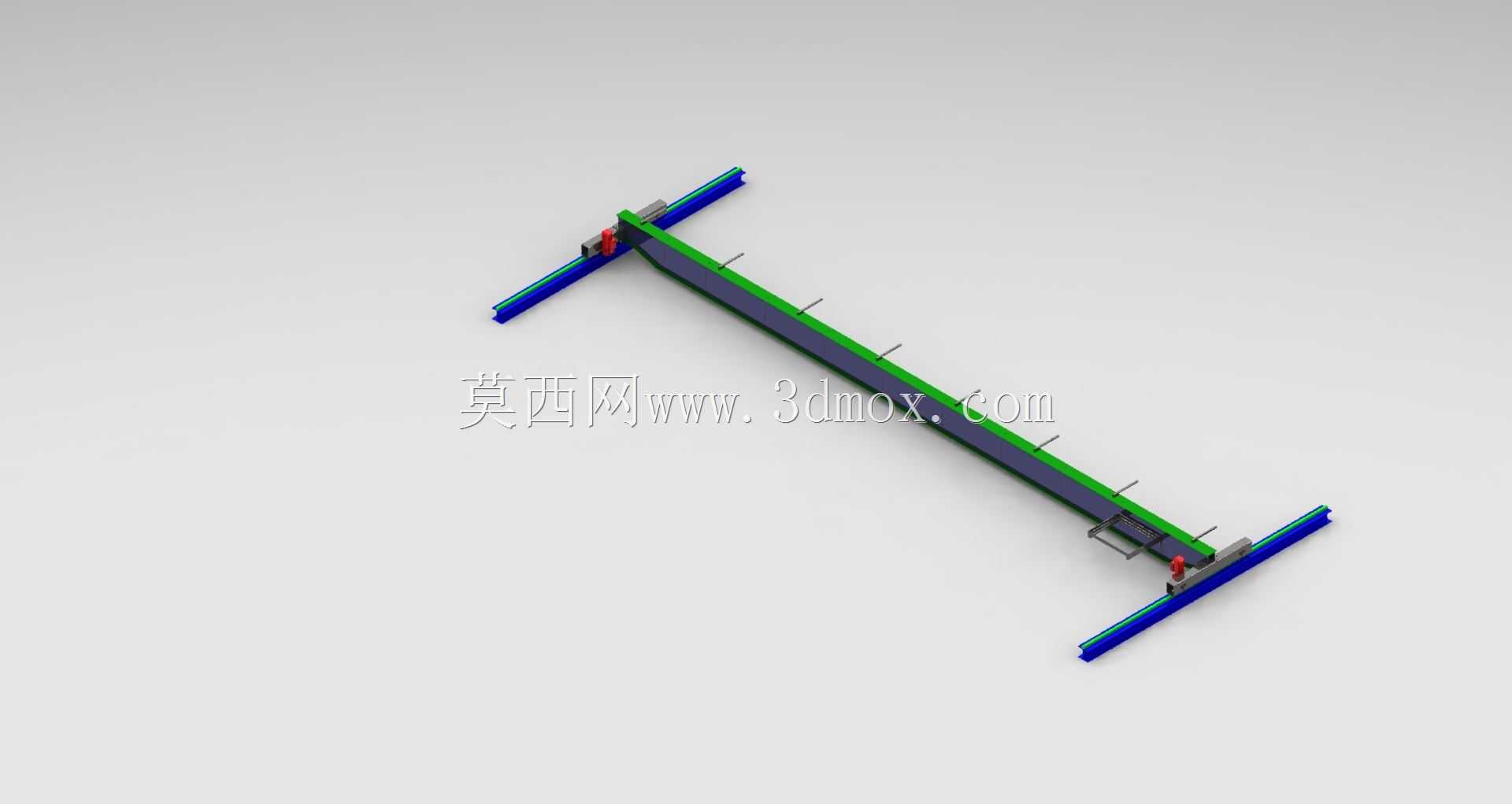

2.5吨级单梁起重桥架结构设计

这款2.5吨级起重桥架是轻小型起重输送系统的核心承载构件，主要适配跨度10-18米的常规工业厂房、仓储库区、轻型加工车间场景，多用于生产线上的工件周转、仓储区域的货物堆垛、设备检修过程中的零部件吊装移位作业，可配合电动葫芦完成沿厂房跨度方向的水平移动与垂直起吊动作，覆盖常规轻型物料的全范围吊装需求，是中小吨位桥式起重机的核心承载主体。从实际使用场景来看，这类桥架多安装在厂房上方的承重牛腿轨道上，不占用地面作业空间，能充分利用厂房上部的立体空间完成物料转运，相比地面转运设备可大幅缩减车间内的物流通道占用面积，提升车间平面的空间利用率，在机械加工车间、五金制造厂房、成品仓储库区、轻型装配车间都有广泛的应用，可适配常规机加工件、整箱货品、轻型设备部件的吊装转运需求，额定起重量下可稳定完成全行程范围内的移动作业，运行平稳无卡滞。在功能特性上，该桥架采用单主梁承载结构，主梁为优化截面的箱型梁设计，两侧端梁配置行走轮组与驱动安装位，可沿厂房纵向轨道平稳运行，主梁上配置葫芦运行轨道，可让起吊葫芦沿桥架跨度方向横向移动，配合端梁的纵向移动与葫芦的垂直起升，可覆盖桥架下方整个矩形作业区域内的任意点位吊装需求。桥架整体结构做了受力优化，主梁根据均布载荷与移动集中载荷的受力分布做了截面渐变设计，在保证整体结构强度与刚度的前提下，尽可能降低桥架自身重量，减少运行过程中的驱动负载，同时降低厂房承重结构的载荷压力。设计过程中，首先根据额定起重量、额定跨度、起升高度等核心参数，完成主梁的受力仿真计算，确定主梁的截面尺寸、板材厚度，保证满载工况下主梁的下挠量符合行业安全规范要求，避免长期重载使用出现永久变形；其次对端梁与主梁的连接位置做了加强结构设计，采用高强度螺栓连接配合定位止口，保证连接位置的受力传递均匀，避免运行过程中连接位置出现应力集中导致的结构开裂；同时在端梁位置预留了驱动装置、缓冲器、行程限位装置的安装接口，可直接适配市面上常规的轻小型起重驱动组件，降低现场安装的适配难度。在安装边界上，该桥架的端梁轮距根据轨道安装标准设计，适配常规的QU70轻型起重轨道，安装时需保证两侧轨道的平行度、水平度误差在允许范围内，桥架整体安装完成后需保证主梁上拱度符合设计要求，端梁行走轮与轨道的接触均匀，无啃轨现象；桥架下方需预留足够的安全作业距离，与厂房内的管线、设备、建筑结构保持足够的安全间隙，保证运行过程中不会出现干涉碰撞。整体结构设计兼顾了承载性能、运行稳定性与安装便捷性，可满足常规轻型工业场景下的日常吊装转运需求，结构简单可靠，后期维护成本低，适合中小吨位的固定工位起重作业场景使用。
