散热器灯安装用金属注射成型模具结构

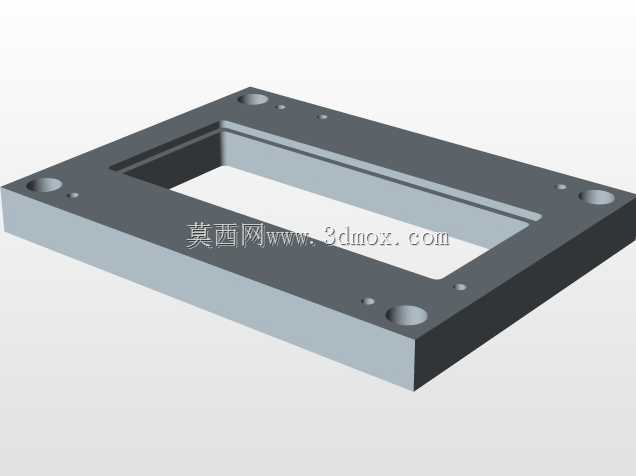

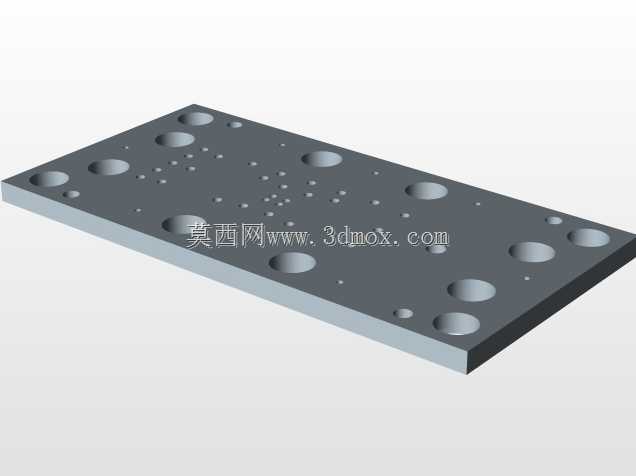

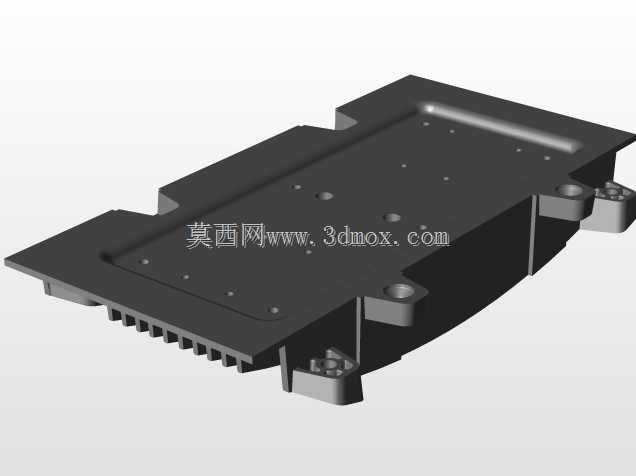

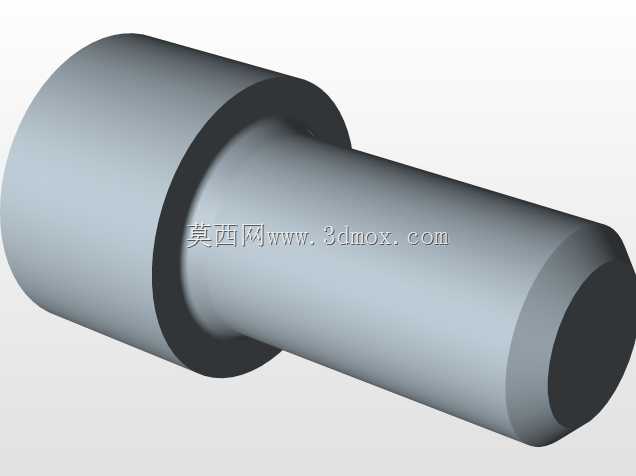

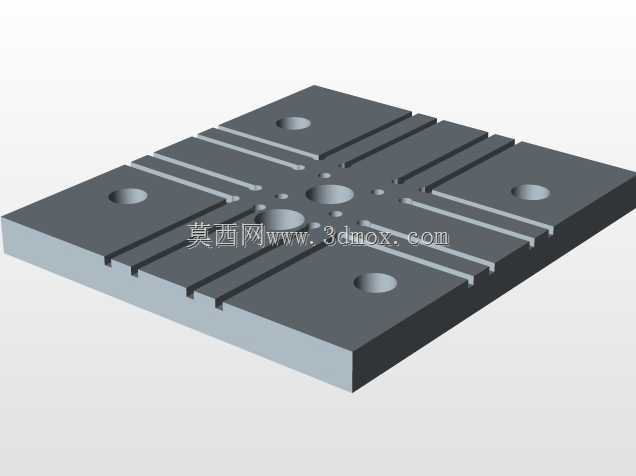

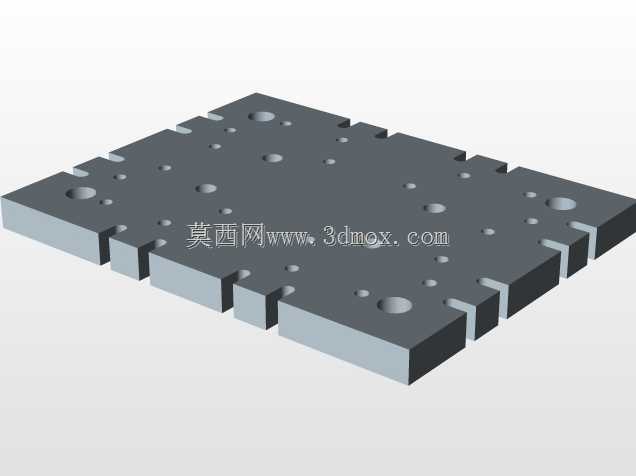

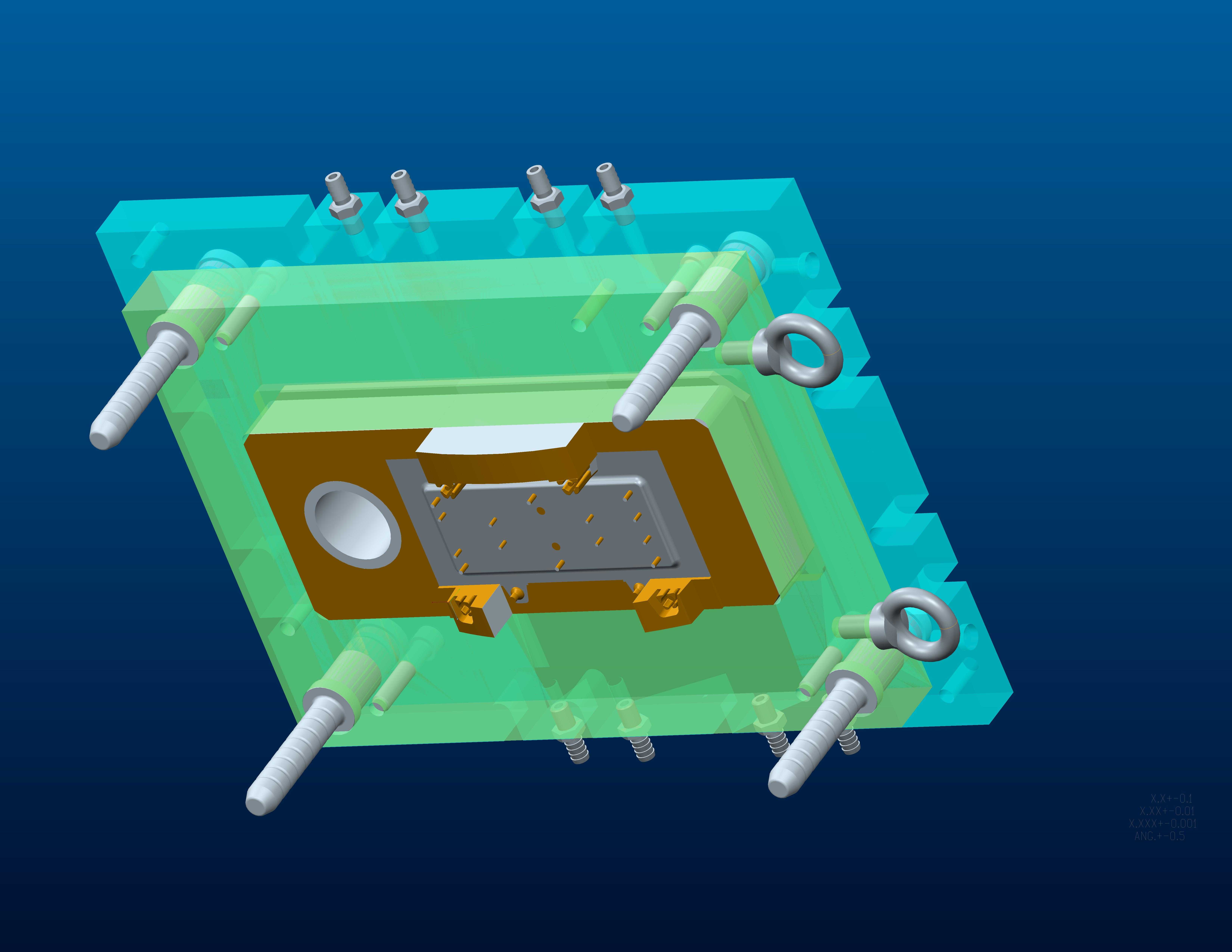

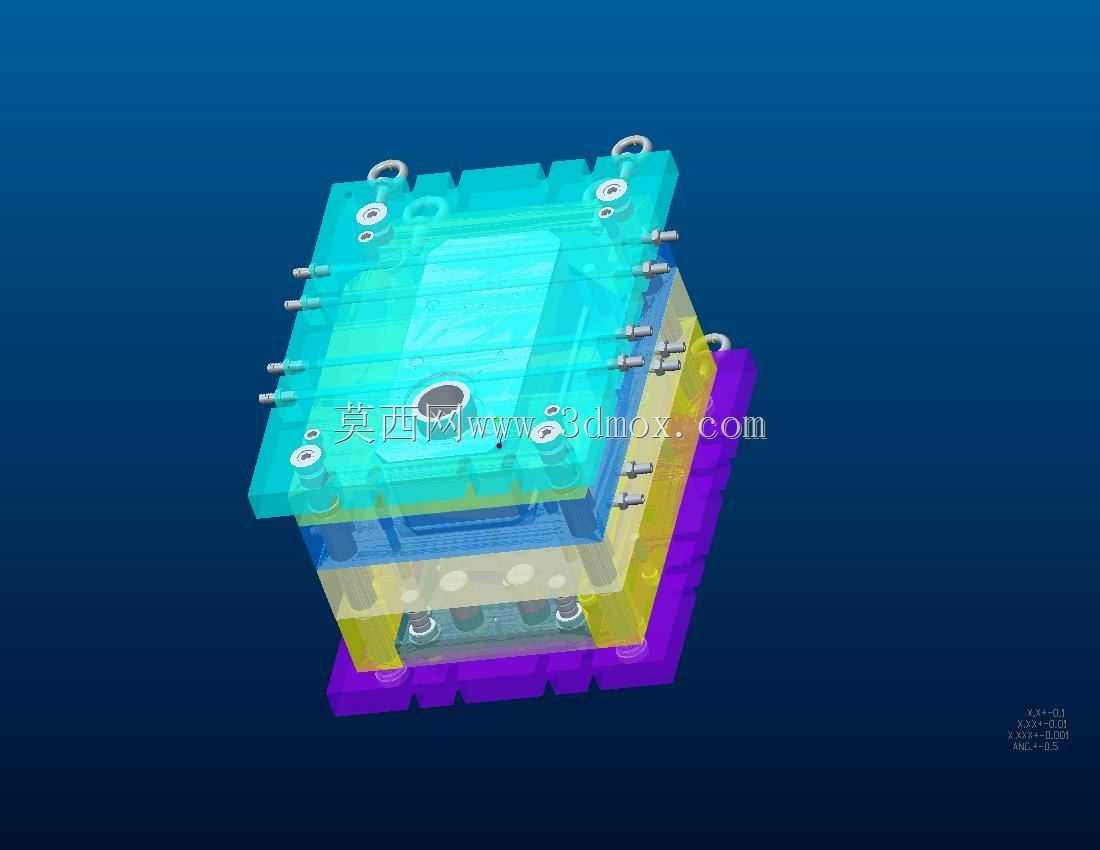

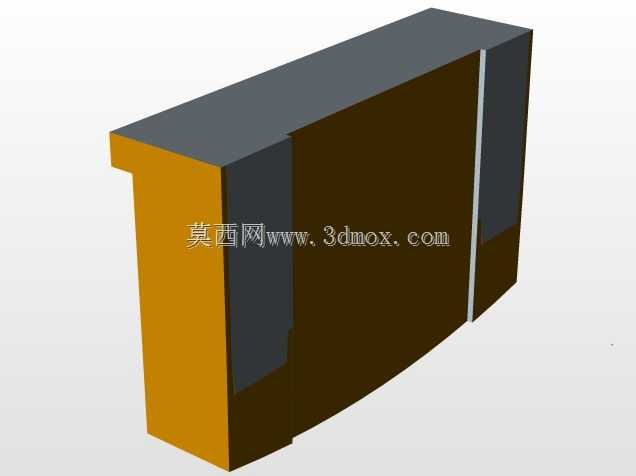

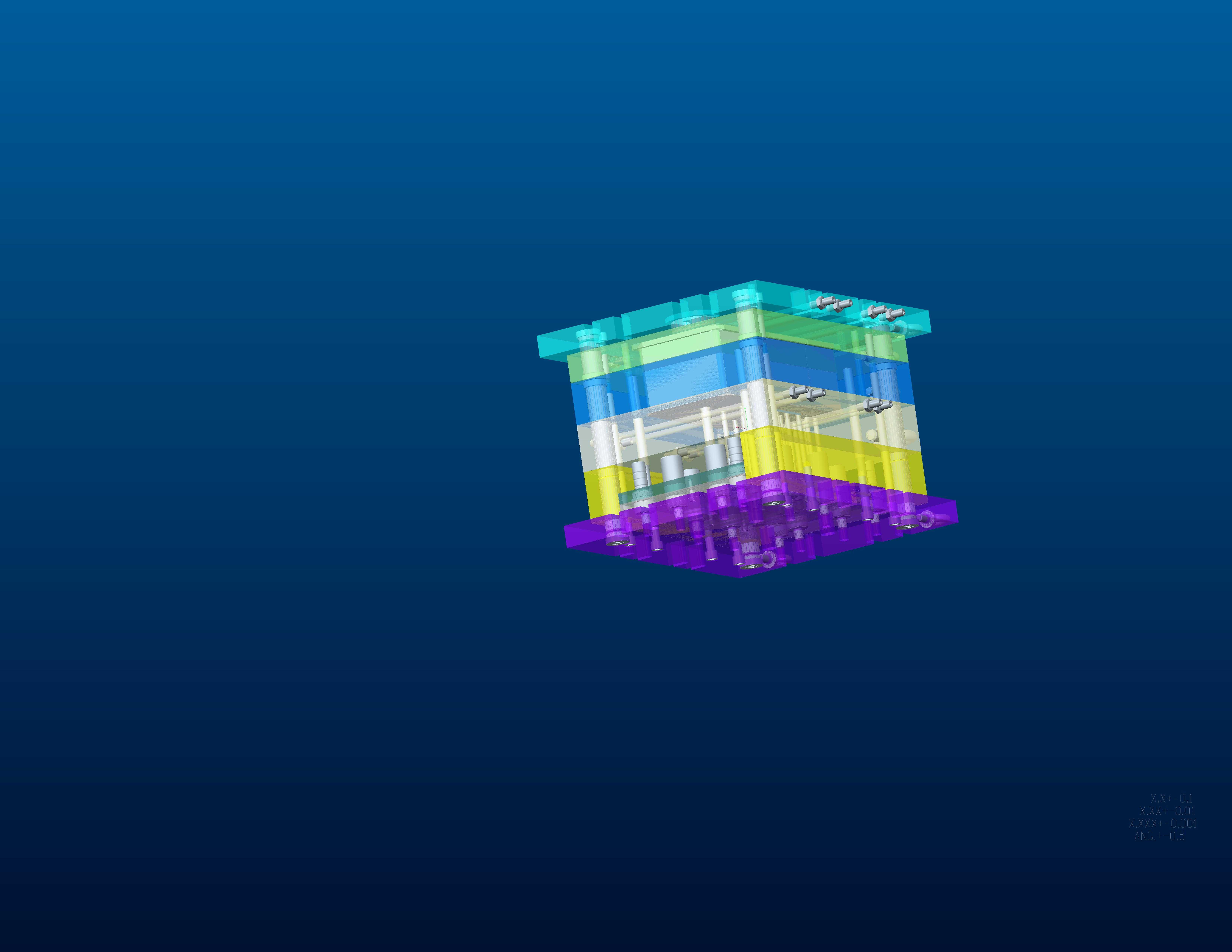

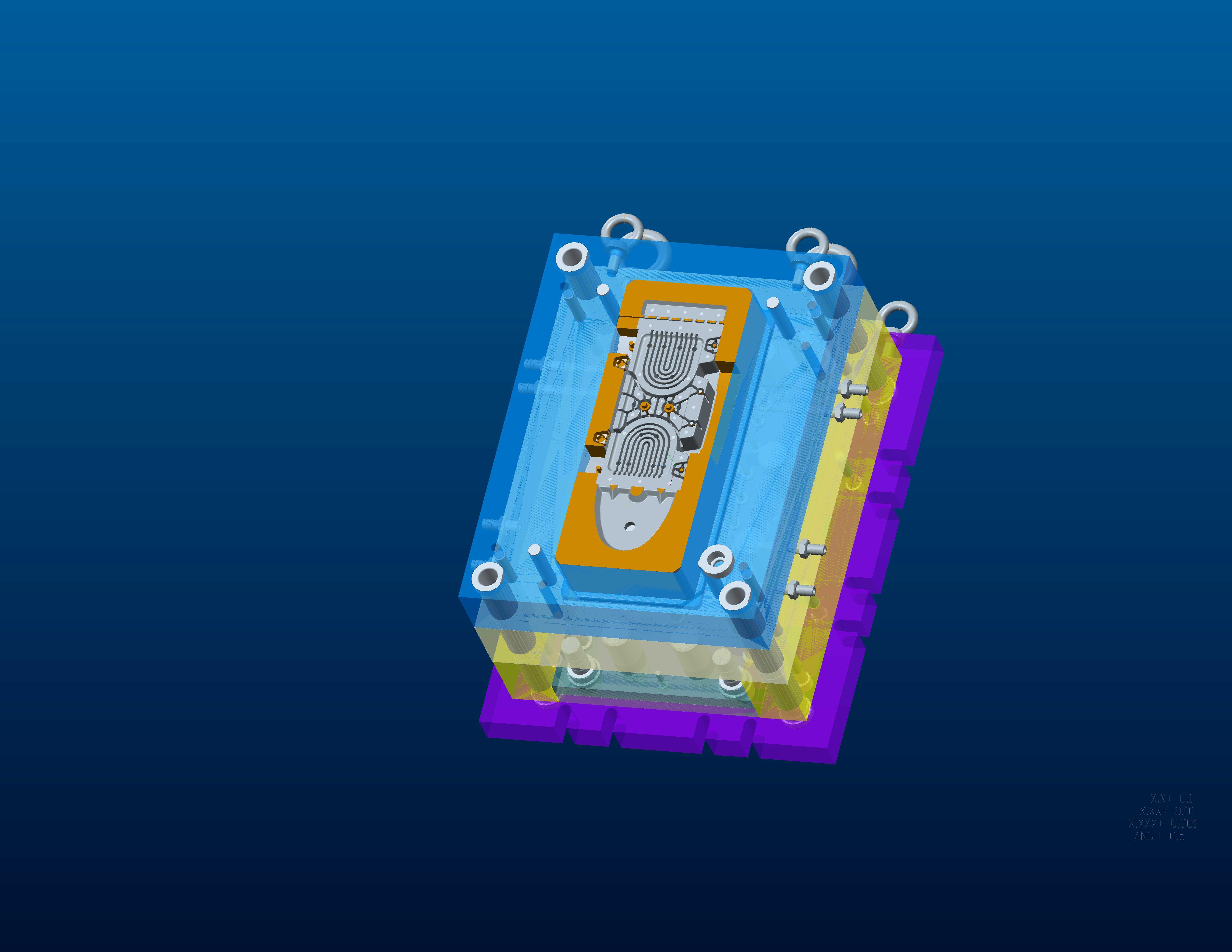

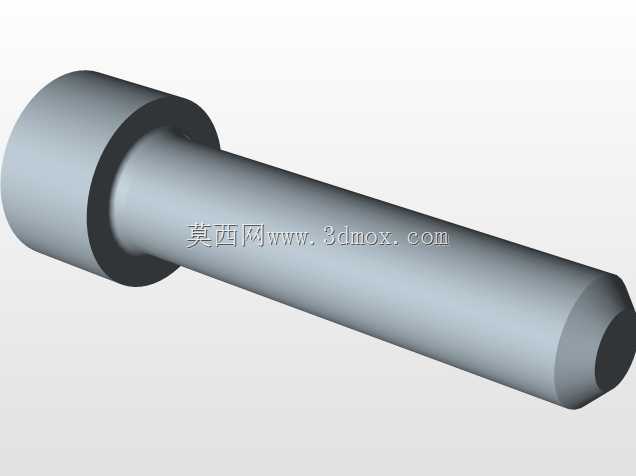

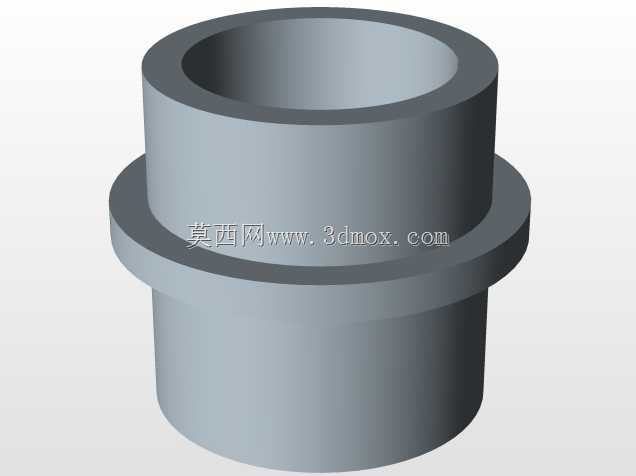

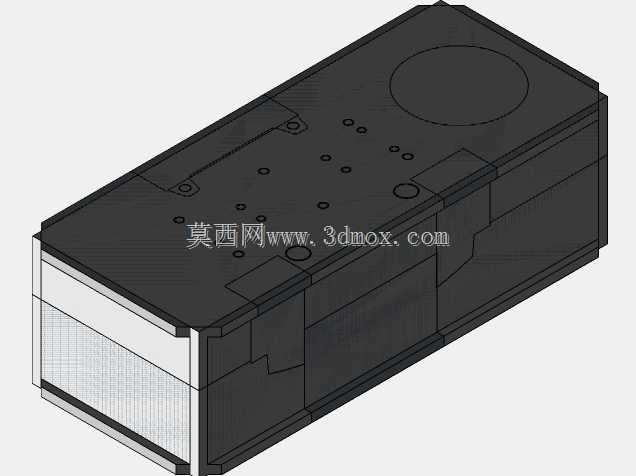

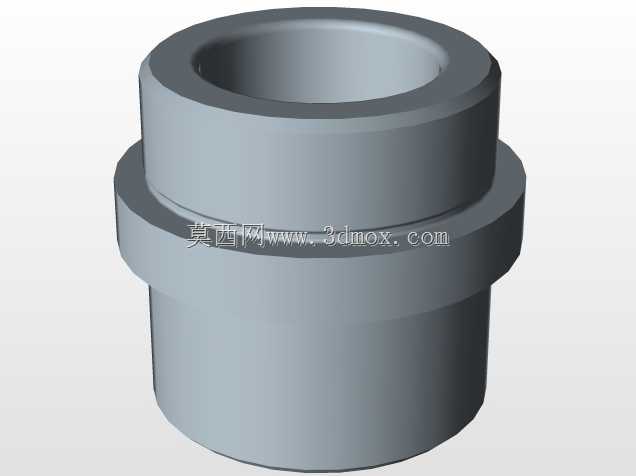

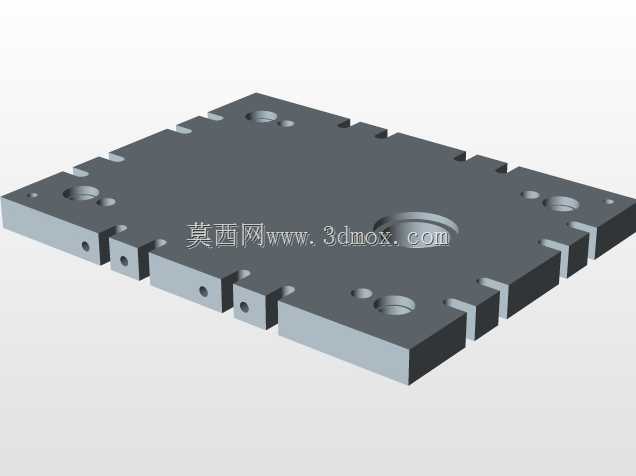

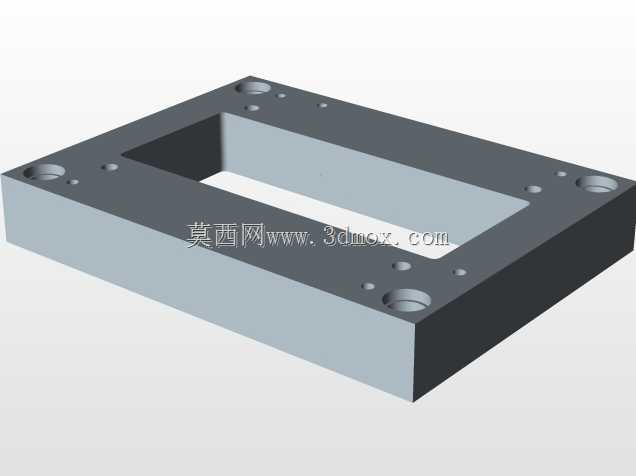

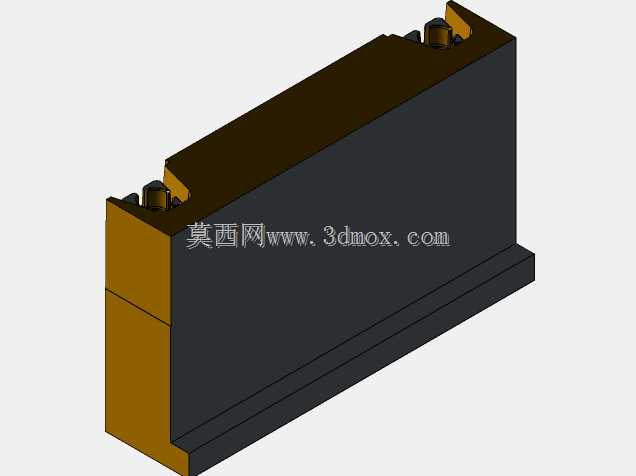

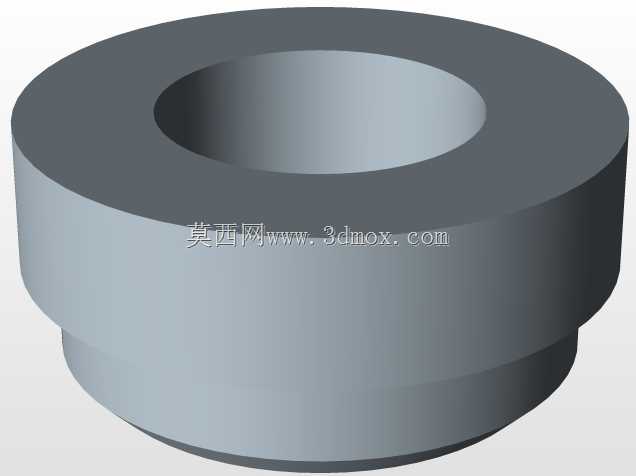

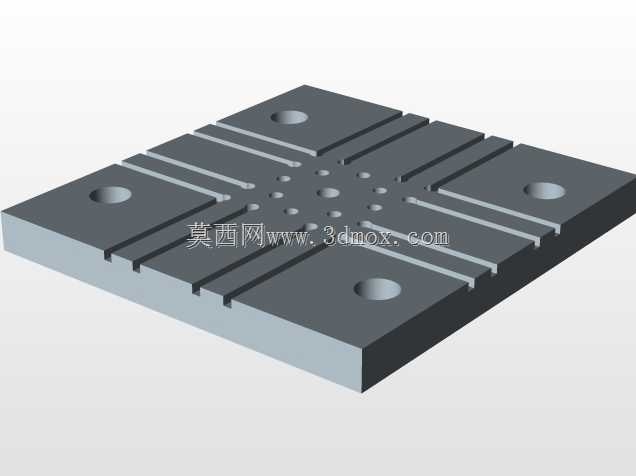

这套模具主要应用于照明散热组件的精密成型生产场景，针对带散热基座的灯具安装构件做定制化结构设计，适配小尺寸金属粉末注射成型的工艺需求，能够一次完成带复杂流道、安装孔位的灯座基座成型，减少后续二次加工的工序占比。在实际生产场景中，这类模具搭载在常规卧式注射成型设备上即可投产，专门应对散热器灯安装基座的批量制造需求——这类基座需要同时兼顾灯具的固定安装、散热传导两大核心功能，对成型件的尺寸精度、内部致密度都有较高要求，模具的分型面设计充分考虑了成型件的脱模顺畅度，将复杂的内部流道成型区域设置在动模侧，外部安装挂耳、定位孔结构拆分到定模镶件中，避免成型后出现粘模、拉伤的问题。从功能特性来看，模具采用多层叠合的模架结构，从上到下依次设置了定位面板、流道板、型腔固定板、型芯支撑板、顶出底板和安装底座，导向部件采用高精度导柱导套配合，合模时的定位精度可以控制在0.02mm以内，保证每一模成型件的尺寸一致性。冷却回路采用分层环绕设计，分别在型腔镶件、型芯镶件内部设置独立的冷却水流道，能够在注射保压完成后快速均匀带走热量，缩短成型周期，同时避免成型件因冷却不均出现翘曲变形，影响后续和散热器、灯体的装配精度。设计过程中重点考量了安装边界的适配性，模具的整体安装尺寸匹配常规120吨级注射设备的拉杆间距、模座安装孔位，不需要额外改装设备即可直接上机；顶出结构采用顶针+推板组合的方式，针对成型件上的薄壁散热结构区域设置对应顶针位置，避免顶出时出现构件变形、断裂的问题。模具上设置的多个环形吊环结构，适配生产车间的模具吊装转运需求，方便上下模操作时的平稳起吊；侧面的锁紧楔块结构保证合模时的侧压强度，避免注射过程中出现飞边、披锋问题，降低后续打磨修整的人工成本。成型出的构件可以直接和散热器主体、LED灯板组件完成装配，安装孔位的位置度公差满足灯具组装的流水线作业要求，不需要额外做孔位修整，能够有效提升散热器灯的整体组装效率。
