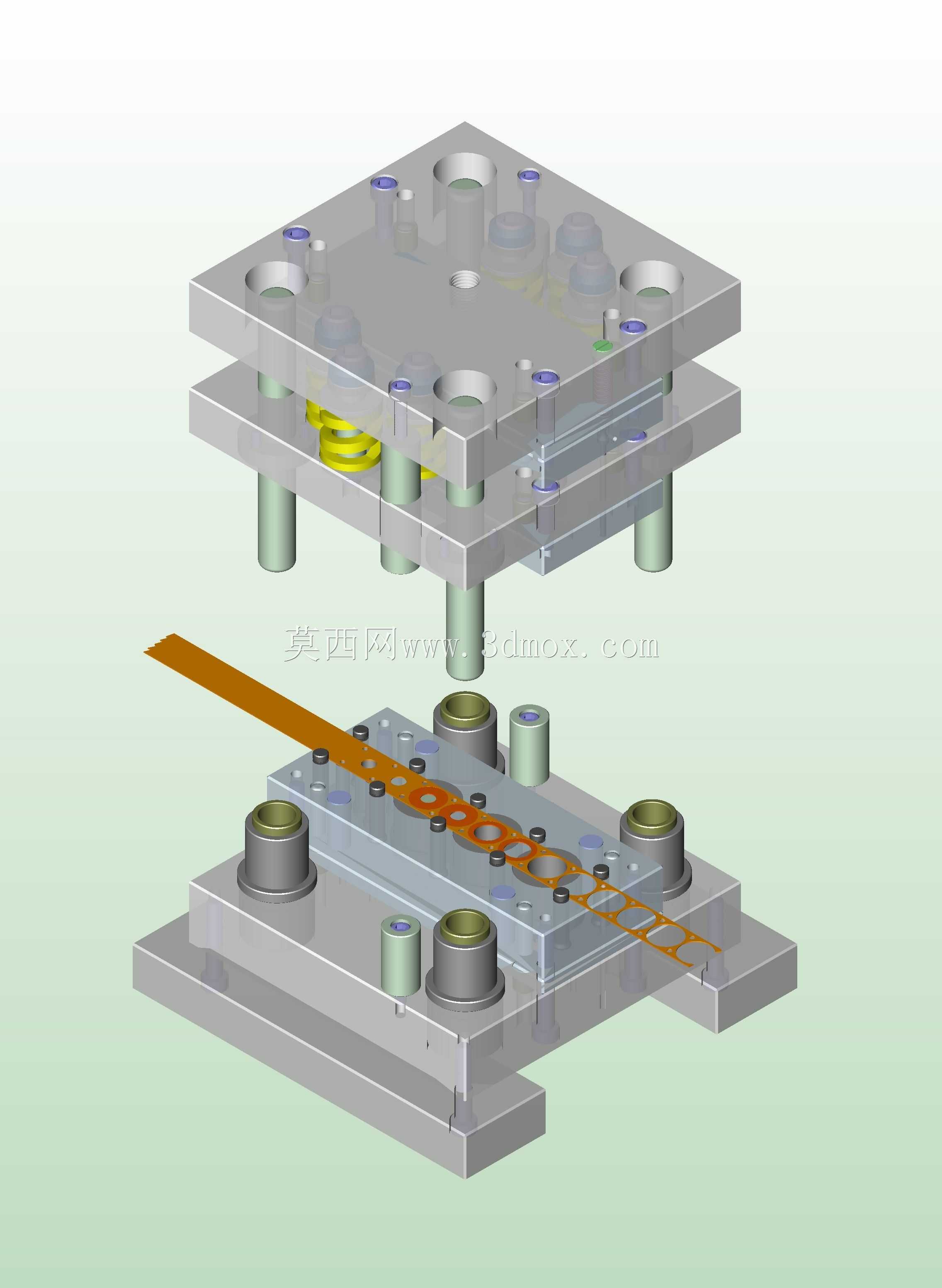

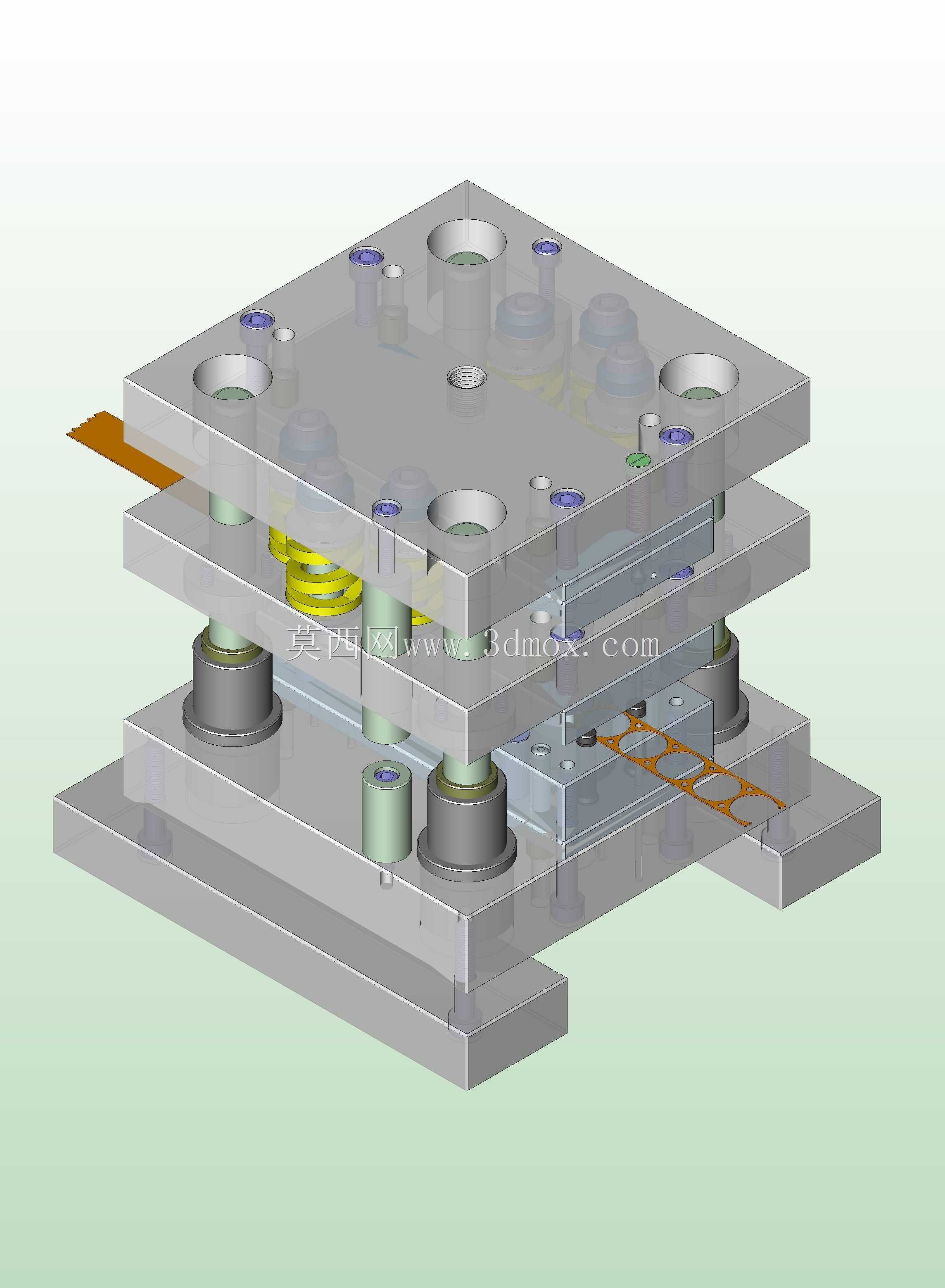

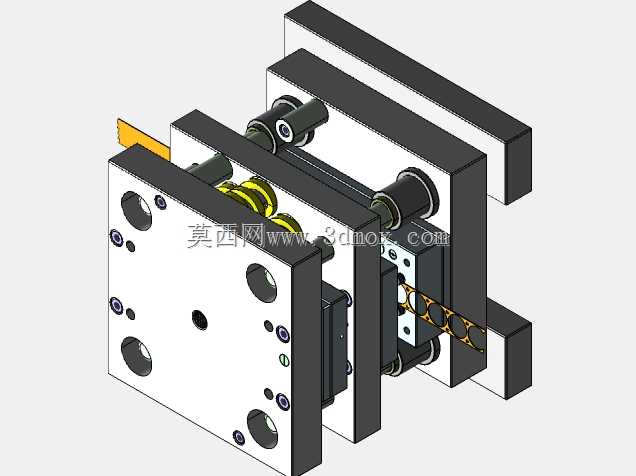

垫圈连续冲压切割级进模具结构

这套模具主要应用于五金冲压加工场景，针对环形平垫圈类零件的批量连续生产需求设计，是五金紧固件生产环节的核心工艺装备，适配常规开式单点压力机安装使用，可直接接入条料送料机构完成自动化连续冲制作业，在五金配件、通用零部件加工车间有着极高的使用频次。从实际用途来看，该模具可一次性完成条料的定位、冲孔、落料、料边裁切全工序，直接产出规格统一的环形垫圈成品，无需后续二次裁切或修整，相比单工序冲模能大幅提升生产效率，降低人工上下料的操作风险与工时损耗，适配厚度0.5-2mm的冷轧钢带、黄铜带等常用冲压带料加工。在功能特性上，模具采用标准后侧导柱模架结构，上下模通过高精度导柱导套实现合模导向，合模间隙均匀稳定，可有效避免冲裁过程中的啃模问题，延长凸凹模的使用寿命；内部设置有弹性卸料结构，通过矩形弹簧提供卸料力，可在冲裁完成后及时将卡滞在凸模上的条料剥离，保证送料动作顺畅；凹模采用镶块式设计，冲裁刃口磨损后可单独更换对应镶块，无需整体更换凹模，大幅降低后期维护成本；条料定位采用侧刃+导正销组合定位方式，送进步距精度可控在0.02mm以内，保证每个垫圈的内孔与外圆同轴度符合公差要求，成品尺寸一致性强。设计思路上，整体遵循冲压模具设计的常规规范，将冲孔工位设置在落料工位前侧，先冲切垫圈内孔，再以冲好的内孔作为导正定位基准完成外圆落料，同时在工位末端设置废料切断结构，将剩余的搭边废料切为短段便于收集处理；模座上预留有标准的模柄安装孔与压板固定槽，可适配不同安装方式的压力机，上下模的弹簧安装孔、导柱安装孔均采用标准规格，便于易损件的采购替换。外形尺寸与安装边界方面，整套模具整体为方形板式结构，上下模座采用45号钢调质处理，整体闭合高度适配常规16吨-25吨开式压力机的闭合空间，模架周圈无外凸的尖锐结构，安装时只需通过压板将上下模座分别固定在压力机的滑块与工作台面即可，送料方向沿模具长度方向设置，条料入口与出口位置无遮挡结构，可适配滚轮送料机、夹式送料机等多种常用自动送料装置，无需额外对模具结构进行改造即可接入自动化冲压生产线。
