金属板材拉伸成型冲压模具结构

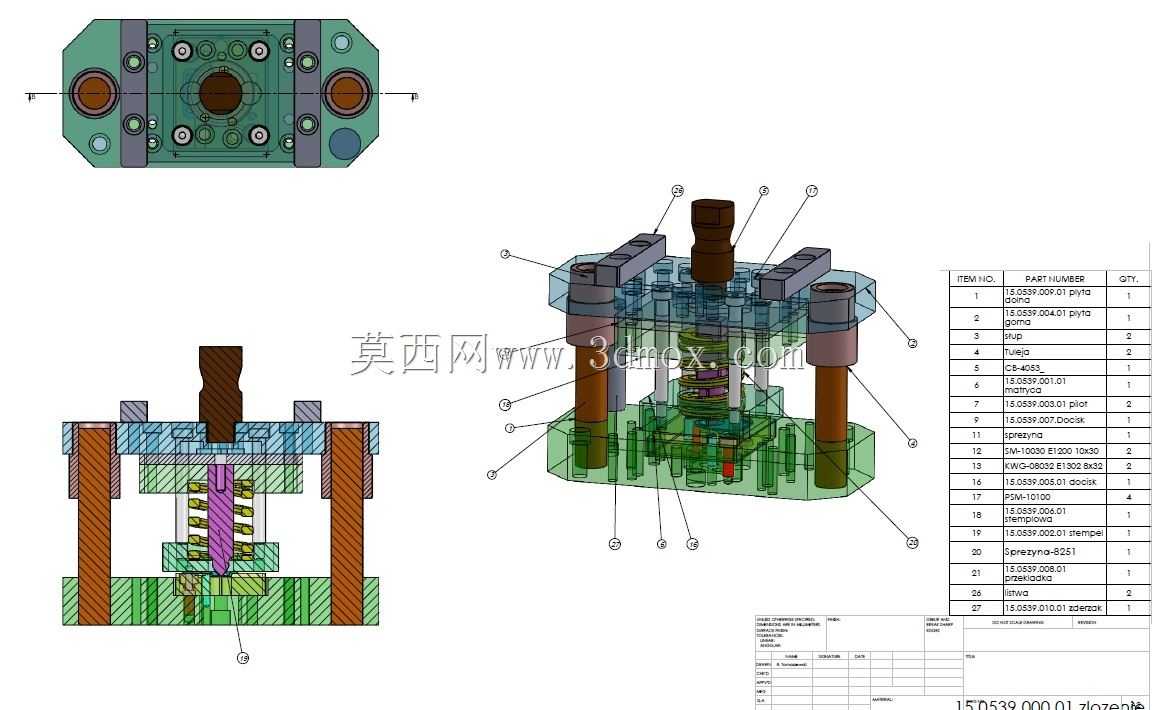

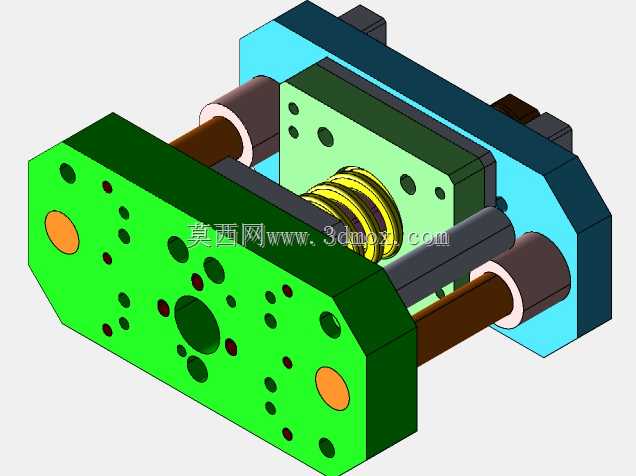

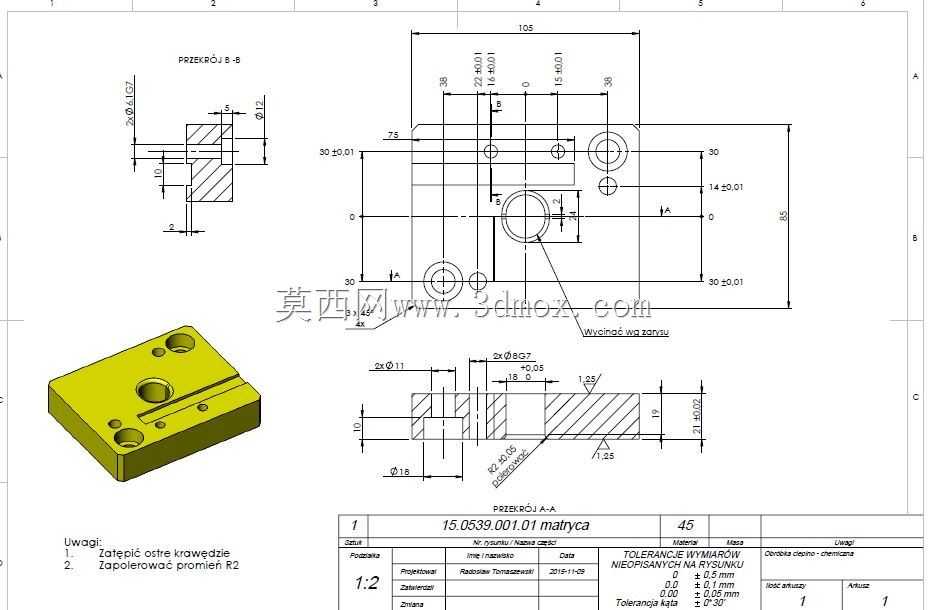

这套拉伸冲模主要应用于五金制造领域的金属板材冷冲压加工场景，适配常规开式压力机的安装接口，可完成带凸缘类筒形五金零件的一次拉伸成型作业，覆盖家电五金配件、小型汽车冲压零部件、通用五金壳体类零件的批量生产需求，是中小尺寸拉伸件量产环节的核心工艺装备。模具采用经典的后侧导柱模架结构，上下模座通过两根对称布置的高精度导柱导套实现合模导向，导柱与导套的配合间隙控制在微米级，能够全程抵消冲压过程中的侧向偏移力，保证上下模工作部件的对中精度，即使在连续高速冲压工况下，也能稳定维持凸凹模的均匀间隙，避免出现零件拉裂、壁厚不均、起皱等常见拉伸缺陷。模具的工作端设置有独立的压边结构，压边力通过内置的弹性元件均匀传递到板材坯料的法兰区域，在拉伸行程中可根据材料流动速率动态调整压边力大小，既能够抑制坯料法兰区域的起皱趋势，又不会因为压边力过大阻碍材料向凹模型腔内流动，适配低碳钢、铝合金、铜合金等多种常用拉伸板材的加工需求。凸模与凹模的工作刃口采用圆弧过渡设计，过渡半径经过反复校核匹配不同拉伸比的零件加工需求，有效降低板材拉伸过程中的流动阻力，减少零件表面的拉伤划痕，提升成型后零件的表面质量。模具的安装边界完全适配常规中小吨位开式压力机的工作台面尺寸，上模柄采用标准圆柱形结构，可直接与压力机滑块的模柄孔配合锁紧，下模座设置有对称的U型安装槽，能够快速通过T型螺栓完成与压力机工作台的固定，无需额外制作过渡安装板，大幅缩短模具上机调试的周期。模具内部设置有刚性卸料结构，在冲压回程阶段可将箍在凸模上的成型零件平稳卸下，避免零件随凸模上行移位，配套的底部顶料机构可在开模后将成型完成的零件从凹模型腔内平稳顶出，配合自动化送料线即可实现连续无人化冲压作业。整套模具的各功能部件采用模块化设计，易损的凸模、凹模、压边圈均采用独立安装固定结构，当刃口出现磨损或需要加工不同规格零件时，仅需更换对应工作部件即可快速切换生产任务，无需整体拆装模架，有效降低生产环节的模具维护成本与换型耗时，适配多品种小批量的五金零件生产场景。
