工业级电动牵引绞车结构设计方案

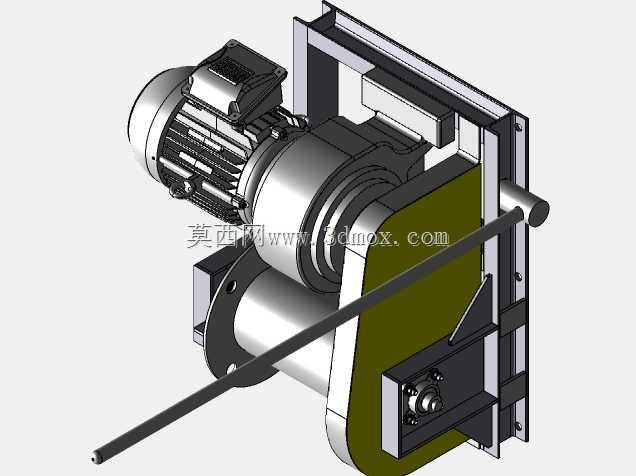

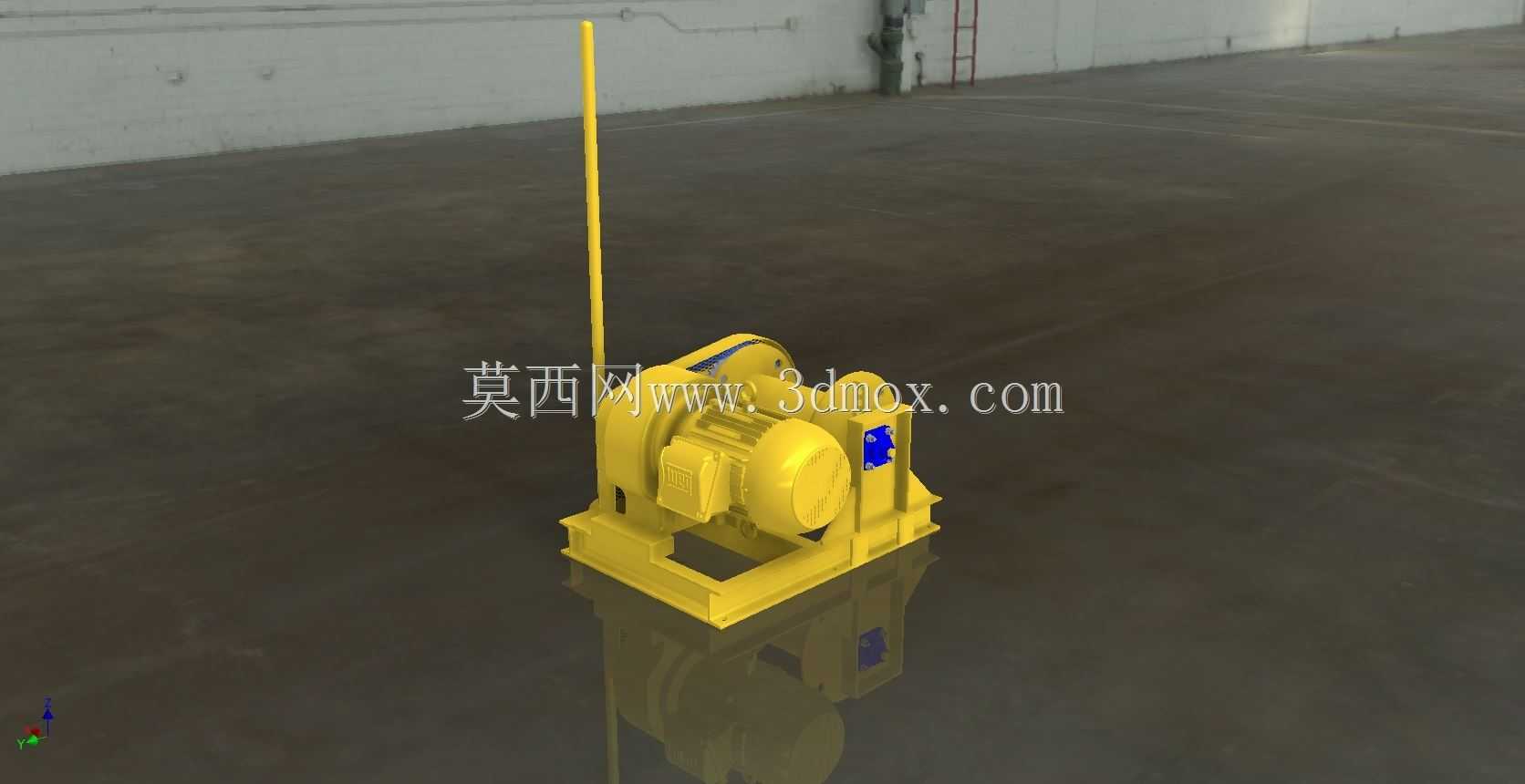

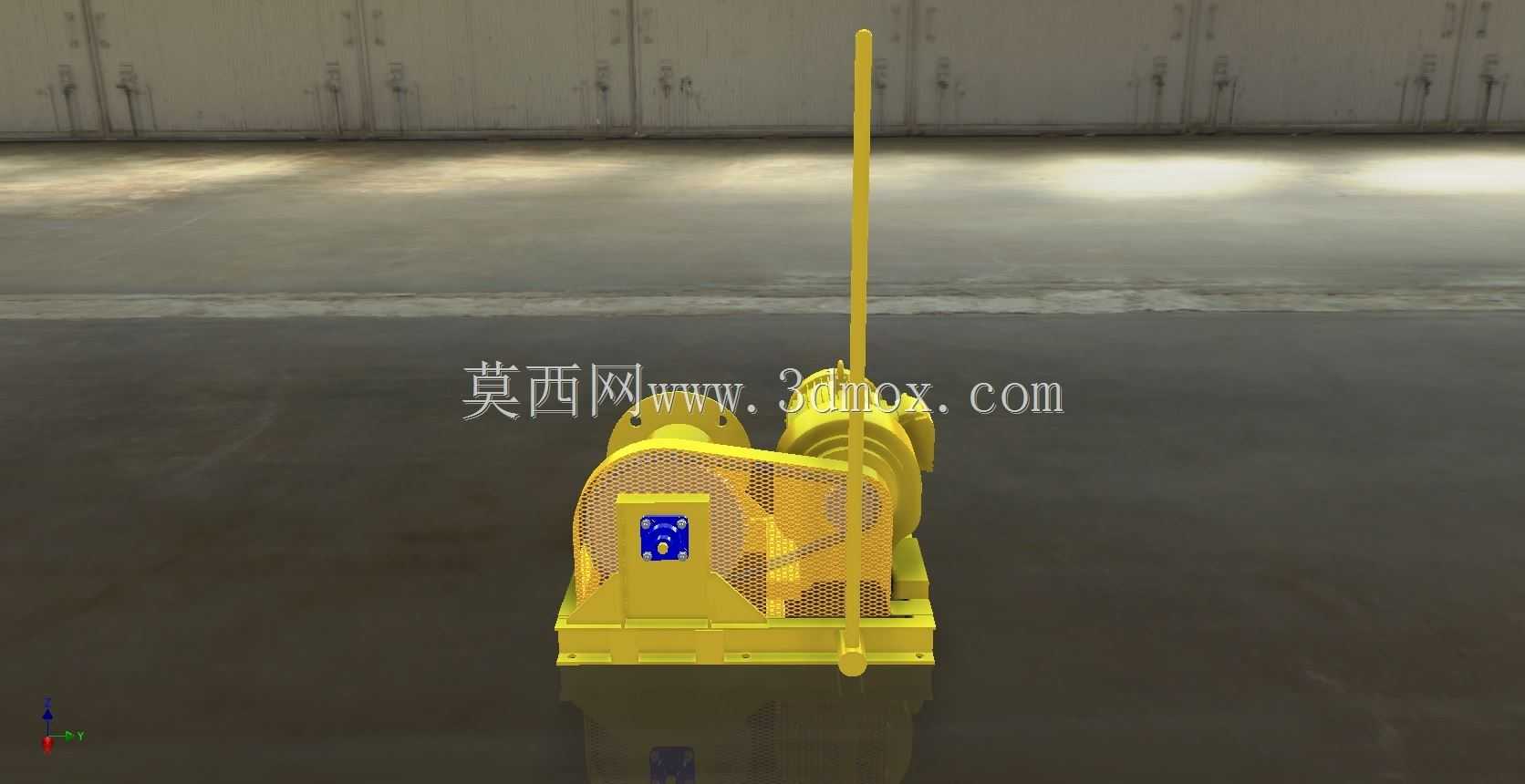

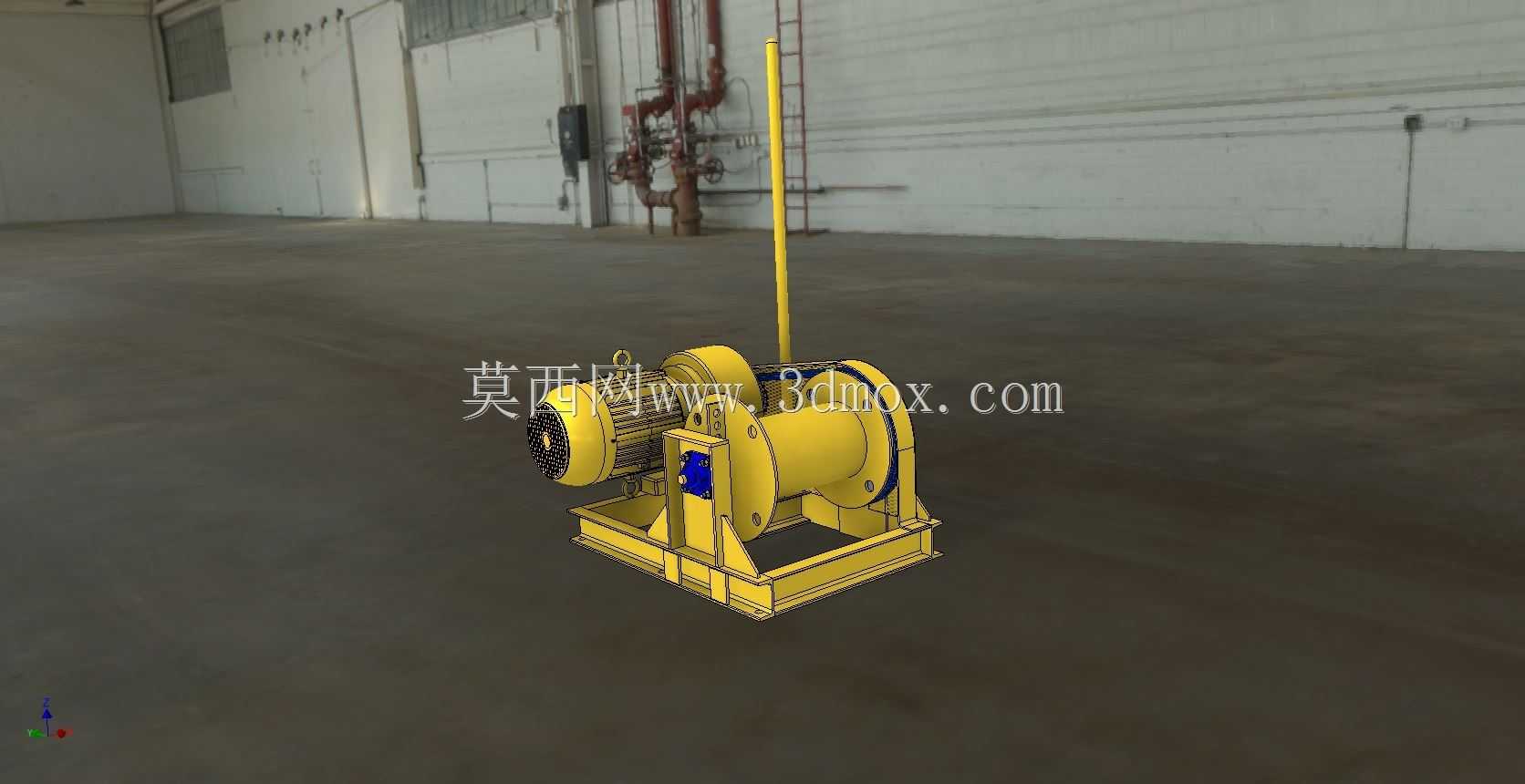

这款电动牵引绞车主要面向厂区物料转运、重型设备移位、车辆拖拽救援、小型起重作业等场景设计，可在生产车间、仓储库区、户外施工场地、矿山作业面等多类环境下稳定运行，既可以完成水平方向的重型载荷拖拽，也可配合导向滑轮实现小高度范围内的重物起吊，是工矿企业、物流场站、设备维保单位常用的牵引作业核心设备。设备整体采用一体式撬装底座设计，无需额外浇筑复杂安装基础，仅需通过地脚螺栓将底座与硬化地面固定即可投入使用，底座预留的安装孔位可适配多数常规作业场地的固定需求，整体安装边界紧凑，不会占用过多作业空间，适合在空间受限的厂区通道、车间内部布设使用。设备的动力单元与卷筒采用同轴直连搭配减速机构的布局，动力输出路径短、传动损耗低，驱动电机端加装了防护外罩，可阻挡作业过程中飞溅的粉尘、水渍侵入电机内部，延长动力部件的使用寿命；卷筒部分采用加厚卷筒体焊接结构，卷筒边缘设置了加高挡边，可避免钢丝绳在收放过程中出现脱槽、乱绳的问题，卷筒旁侧设置的立式操作杆可实现设备的紧急制动与启停控制，操作位置紧邻设备主体，操作人员可在近距离观察载荷状态的同时完成操作，降低作业误判风险。在设计过程中，重点优化了设备的受力传递路径，牵引作业产生的拉力会通过卷筒支撑座直接传导至整体式底座，再由底座分散到安装基础，避免局部应力集中导致的结构变形；底座框架采用型钢拼焊成型，兼顾结构强度与整体自重，既可以满足大吨位牵引的强度要求，也不会因为自重过大增加转运、布设的难度。设备的制动机构集成在减速单元与卷筒之间，可在断电状态下自动锁止卷筒，避免载荷出现溜滑、下坠的安全隐患，适配无外接持续动力保持的作业场景。整体外形方正规整，所有外露传动部件均设置了防护结构，既符合工业作业的安全规范，也便于日常的清洁与维保作业，可适配多规格的钢丝绳选型，用户可根据实际作业的牵引吨位需求匹配对应强度的钢丝绳，无需对设备主体结构进行额外改造。
