肖布林128数控车床主轴头带驱动结构

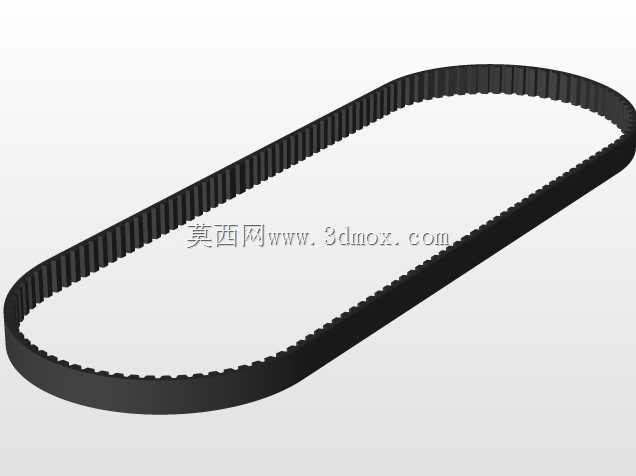

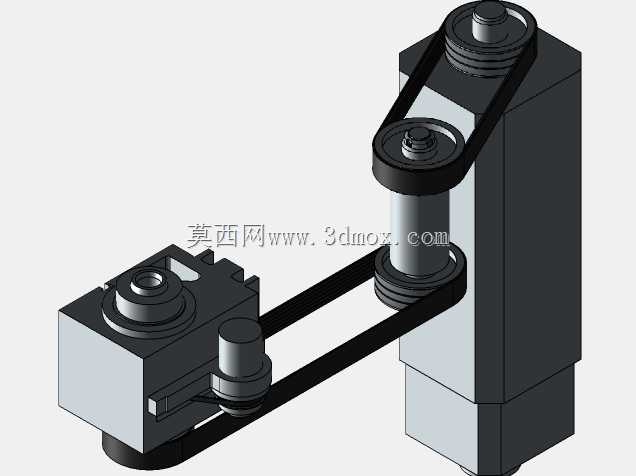

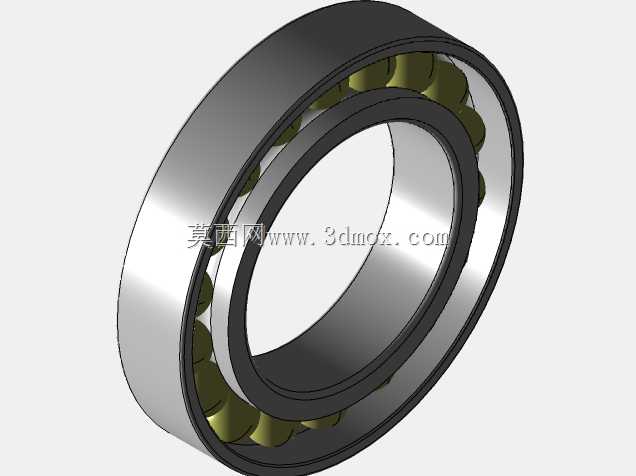

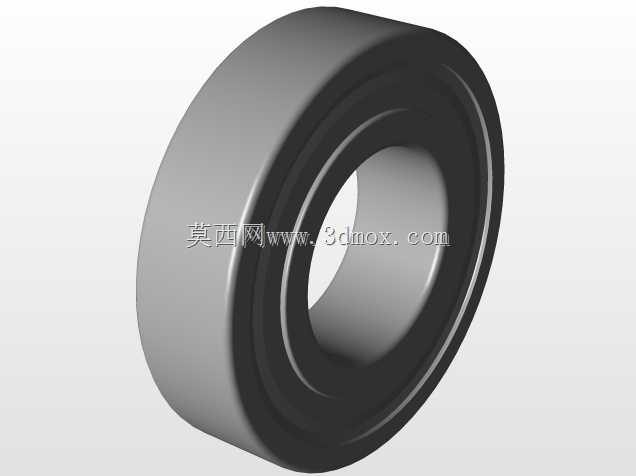

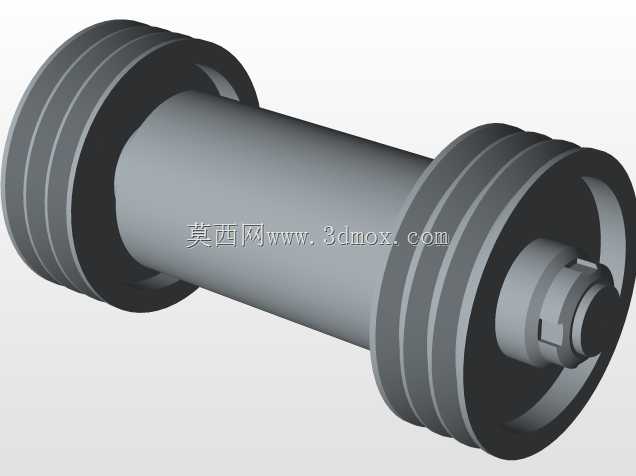

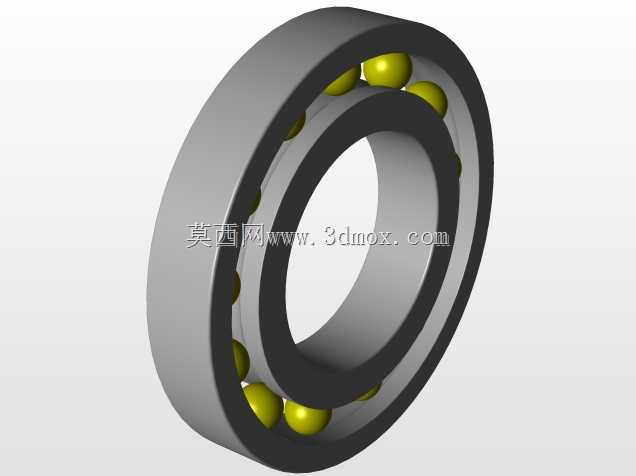

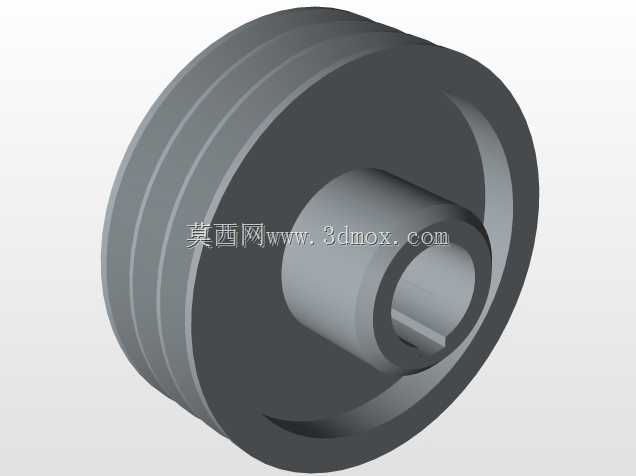

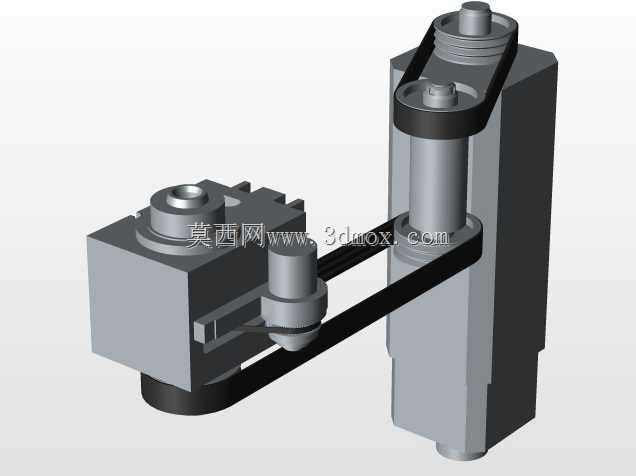

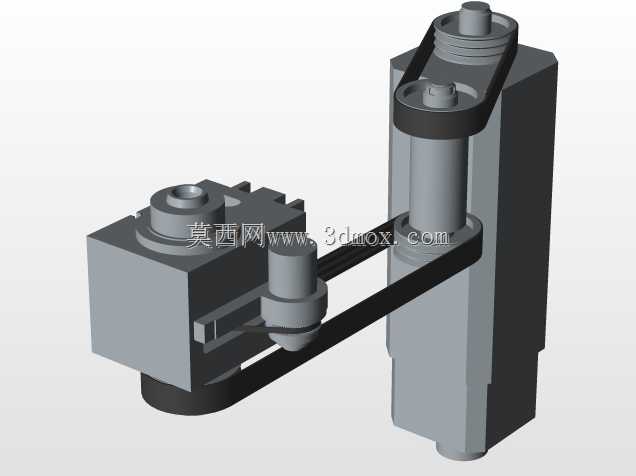

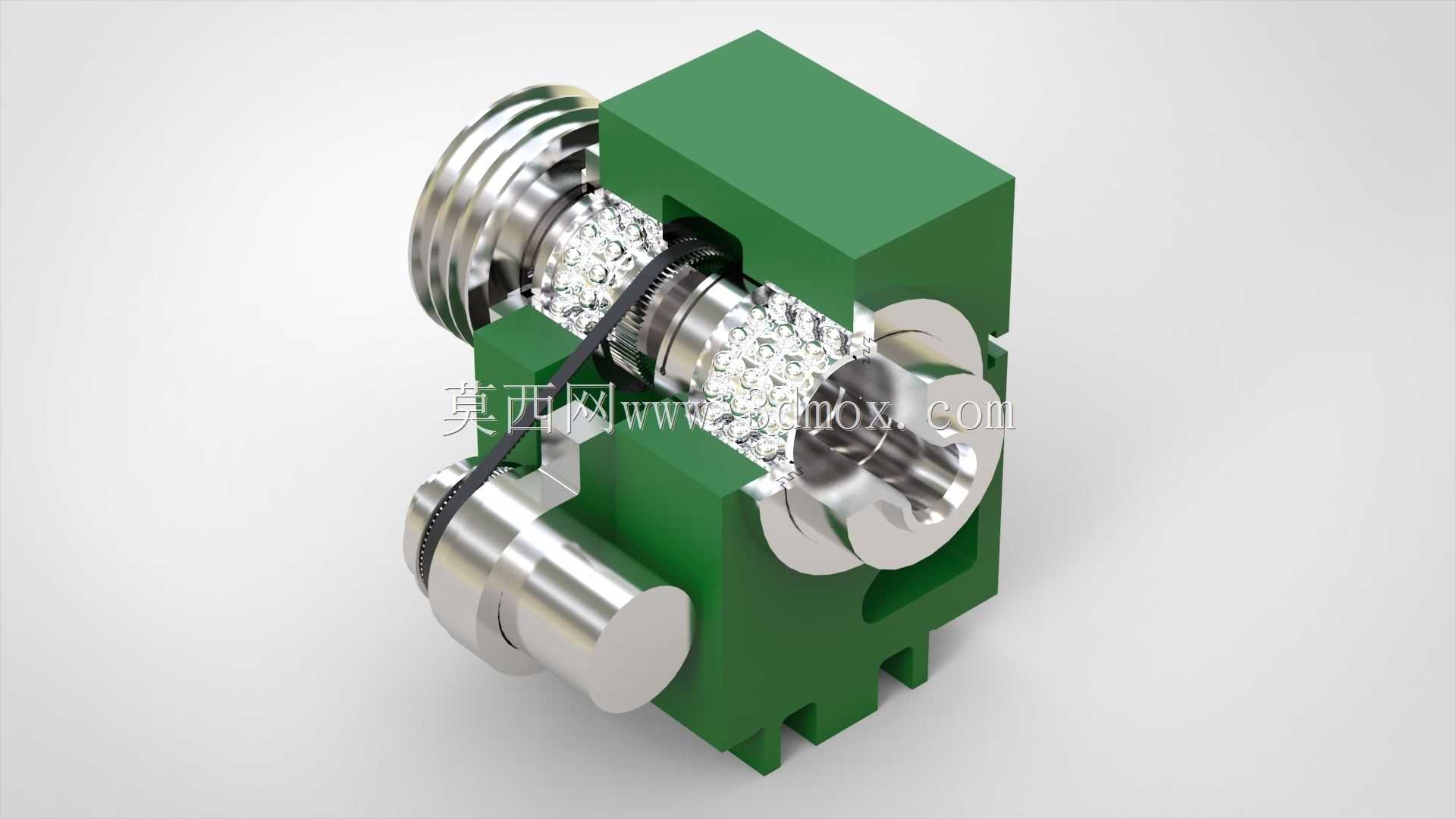

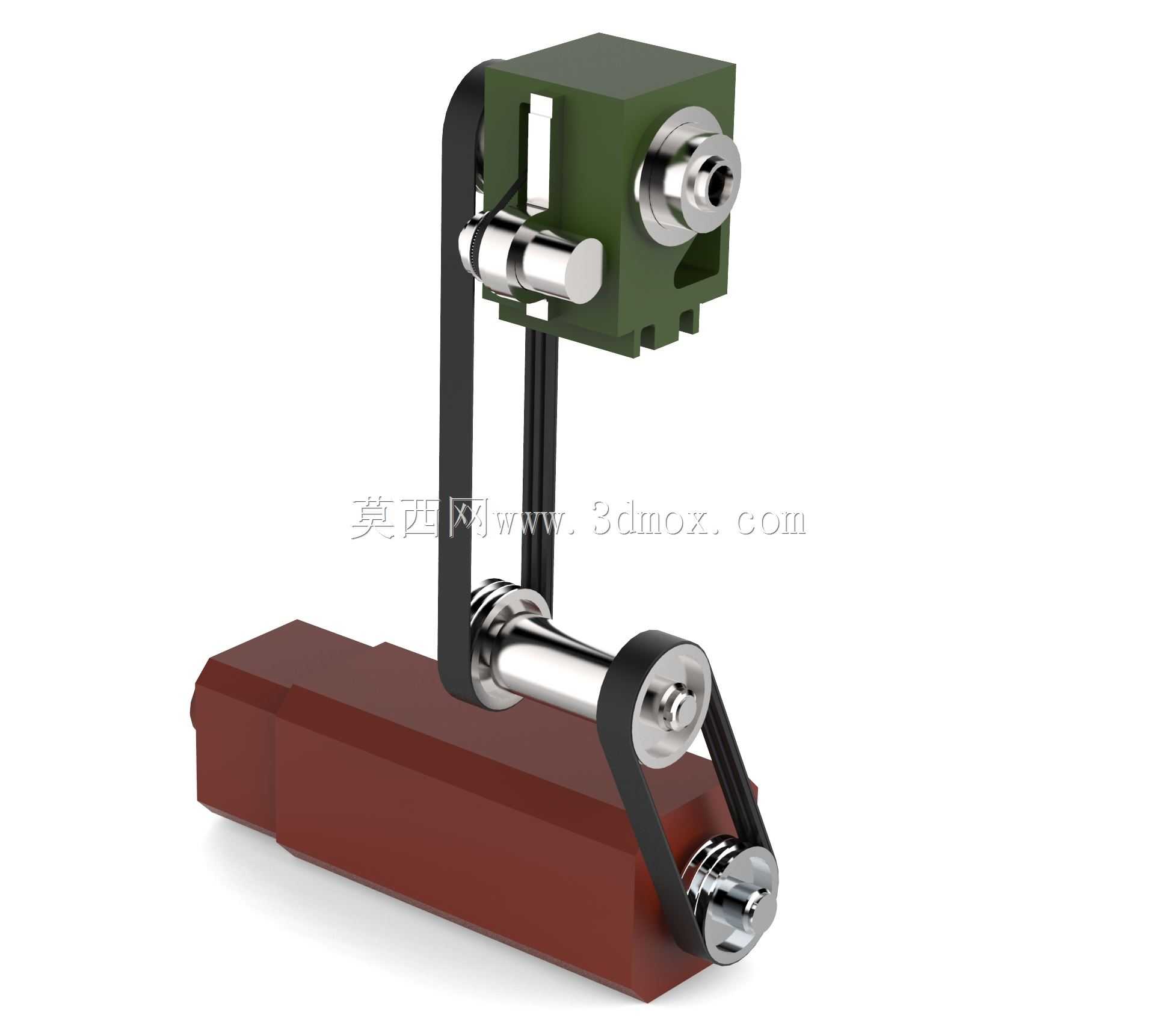

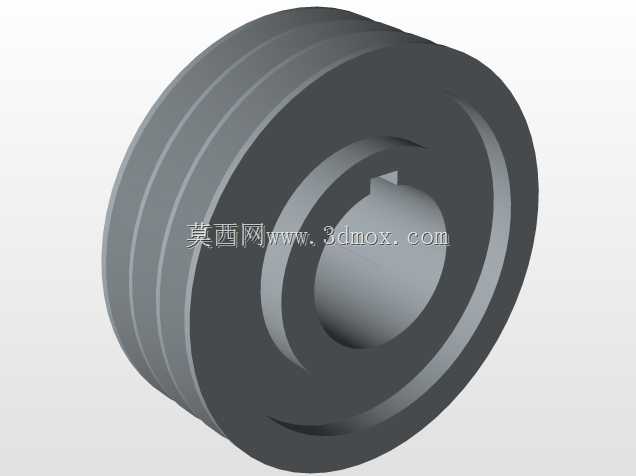

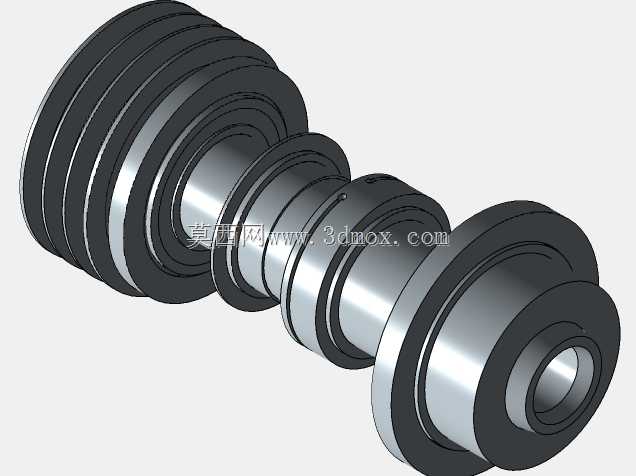

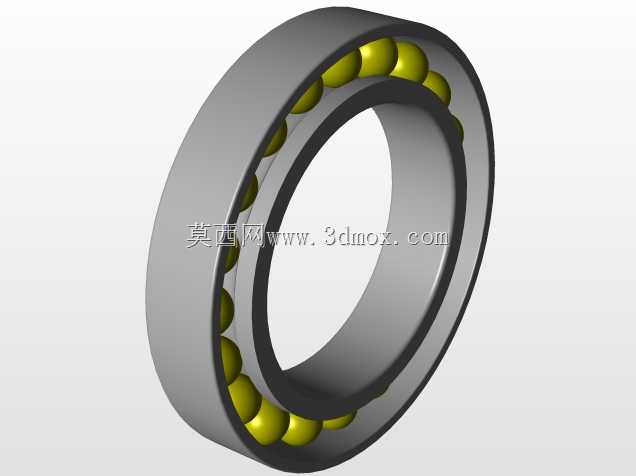

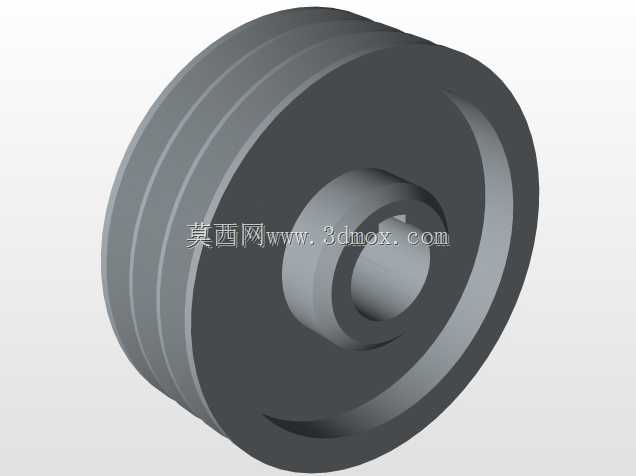

该结构是小型精密数控车床的核心主轴功能单元，主要适配肖布林128系列小型精密车削设备，广泛应用于小型精密零件加工场景，涵盖仪器仪表零件、精密五金连接件、小型传动组件的车削加工作业，可满足小尺寸工件的高精度回转加工需求，在精密制造车间、小型机加工工坊、教学实训加工场景中都能发挥核心作用，承担工件装夹定位、高精度回转传递切削扭矩的核心功能。整套结构集成了主轴头本体与驱动电机安装适配结构，在紧凑的安装空间内完成动力输入、主轴回转支撑、传动带张紧布局的整合，无需额外设计复杂的传动转接构件，即可实现驱动电机到主轴的动力传递，有效压缩主轴单元的整体占用空间，适配小型车床紧凑的床身布局。从功能特性来看，该结构采用集成式布局设计，将主轴轴承安装位、同步带传动轮安装位、工件装夹接口、电机安装座整合为一体式主体结构，绿色主体部分为结构安装基座，既承担主轴组件的支撑定位，也预留了与车床床身连接的安装定位面，可直接通过底部的定位卡槽与床身导轨安装基准对齐，大幅降低现场安装调试的对位难度。主轴部分采用多组精密轴承支撑布局，可承受车削过程中的径向切削力与轴向进给力，保证高速回转下的主轴跳动精度，满足精密车削的加工公差要求；驱动端采用同步带传动结构，可根据加工需求搭配不同功率的驱动电机，通过更换不同传动比的带轮调整主轴转速区间，适配不同材质工件的车削线速度要求。设计过程中充分考虑了小型精密车床的空间限制，整体结构外形方正紧凑，安装边界规整，横向、纵向的突出结构均控制在安装基座的轮廓范围内，避免与车床的刀架组件、进给导轨产生运动干涉；传动带的张紧调节结构直接集成在基座侧面，无需额外设计张紧轮支架，日常维护调整时无需拆解主轴主体即可完成传动带松紧度的调校，降低后期维护的操作难度。基座上预留的电机安装位可直接适配标准规格的驱动电机，安装孔位采用标准化间距设计，更换不同功率电机时无需重新打孔攻丝，可快速完成驱动组件的替换升级，适配不同加工场景的动力需求。
