桌面级小型手动金属加工车床结构

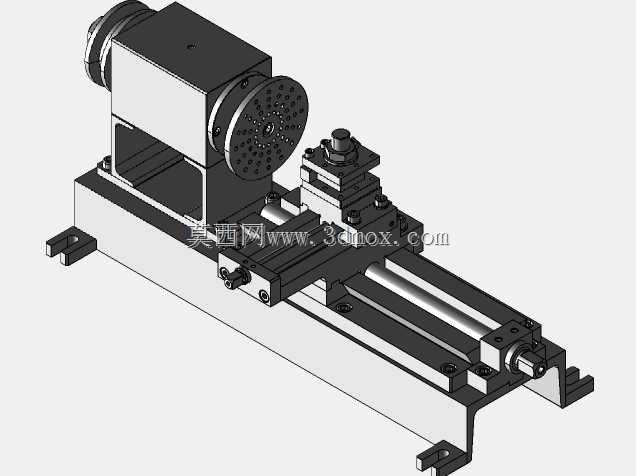

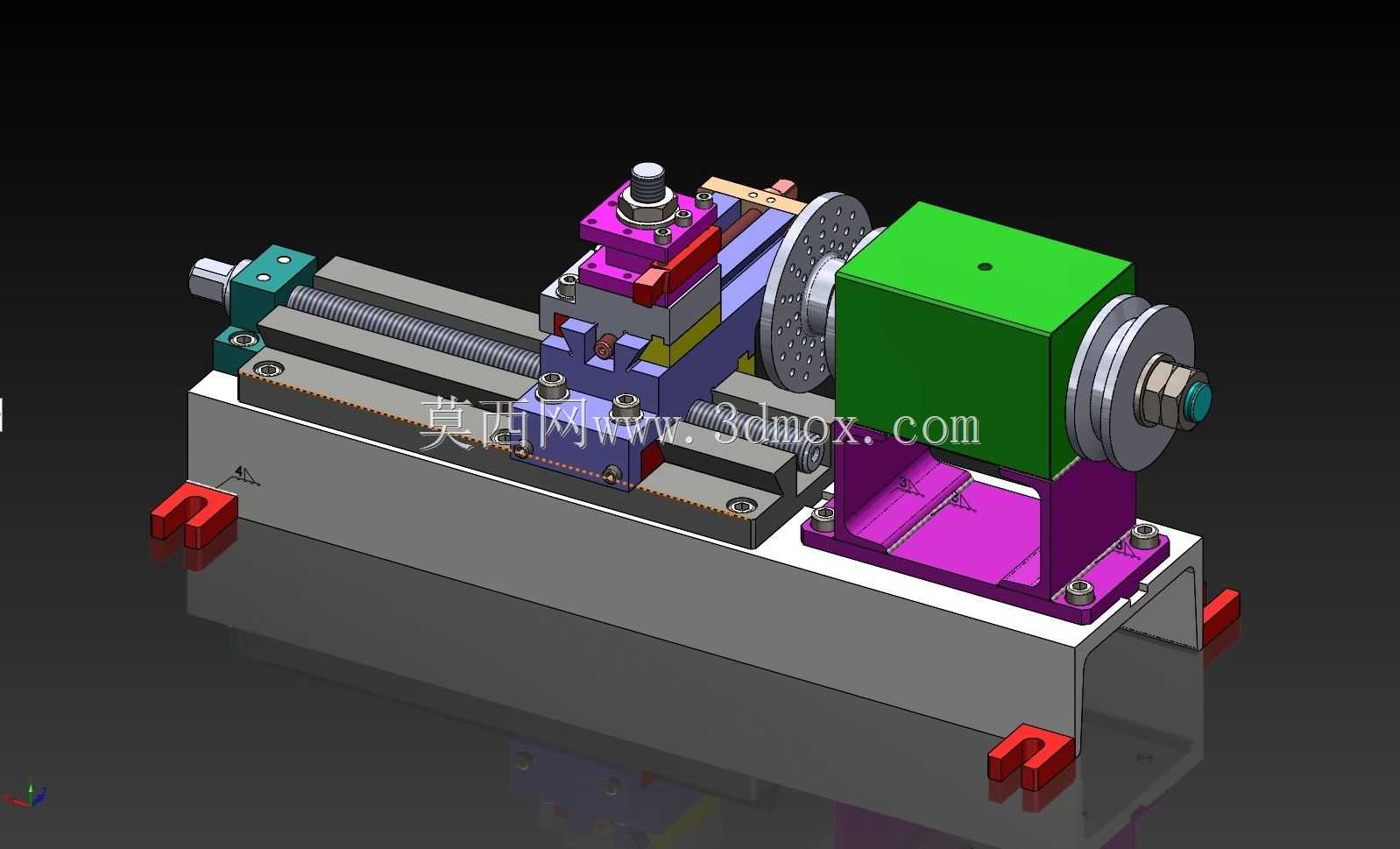

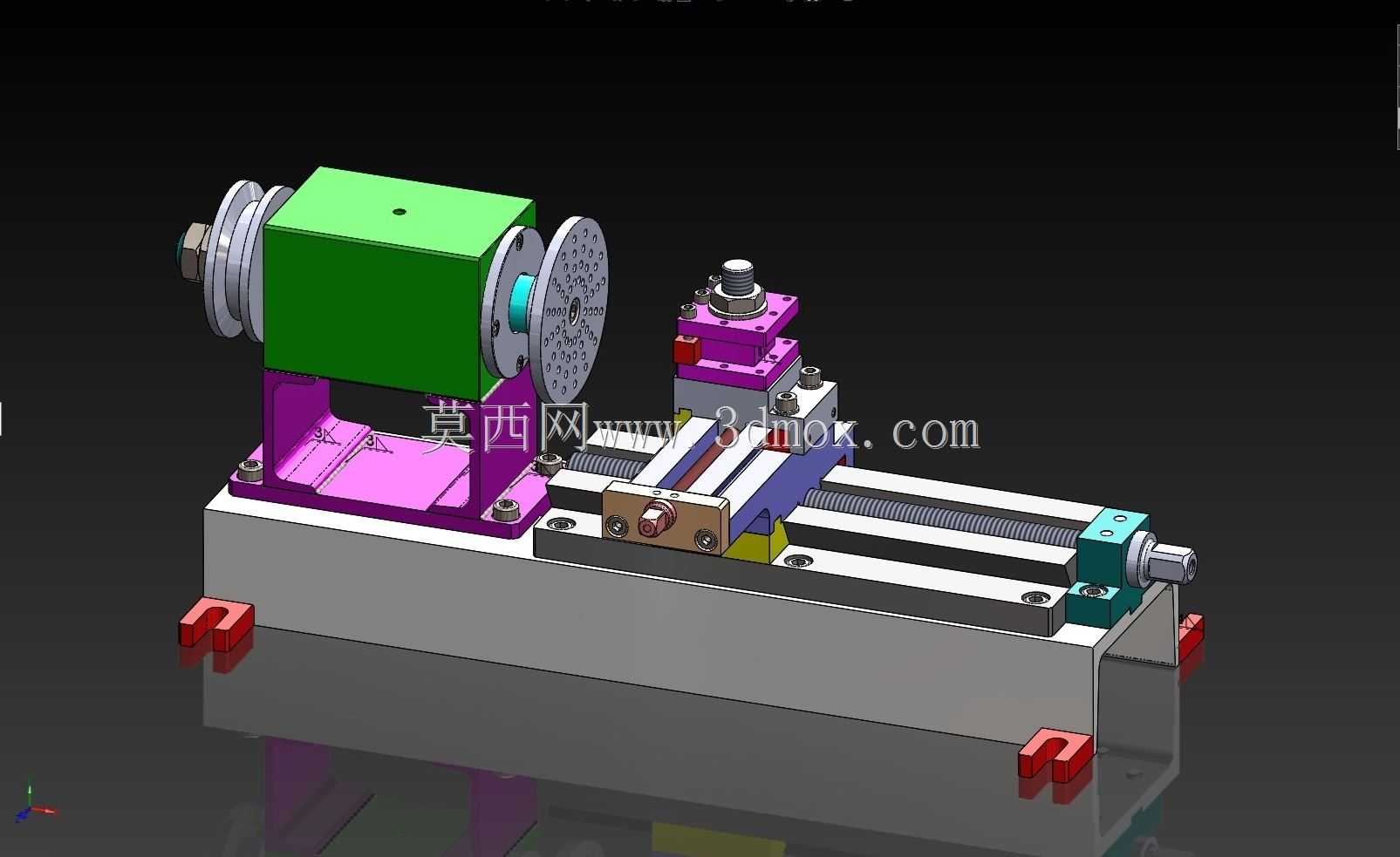

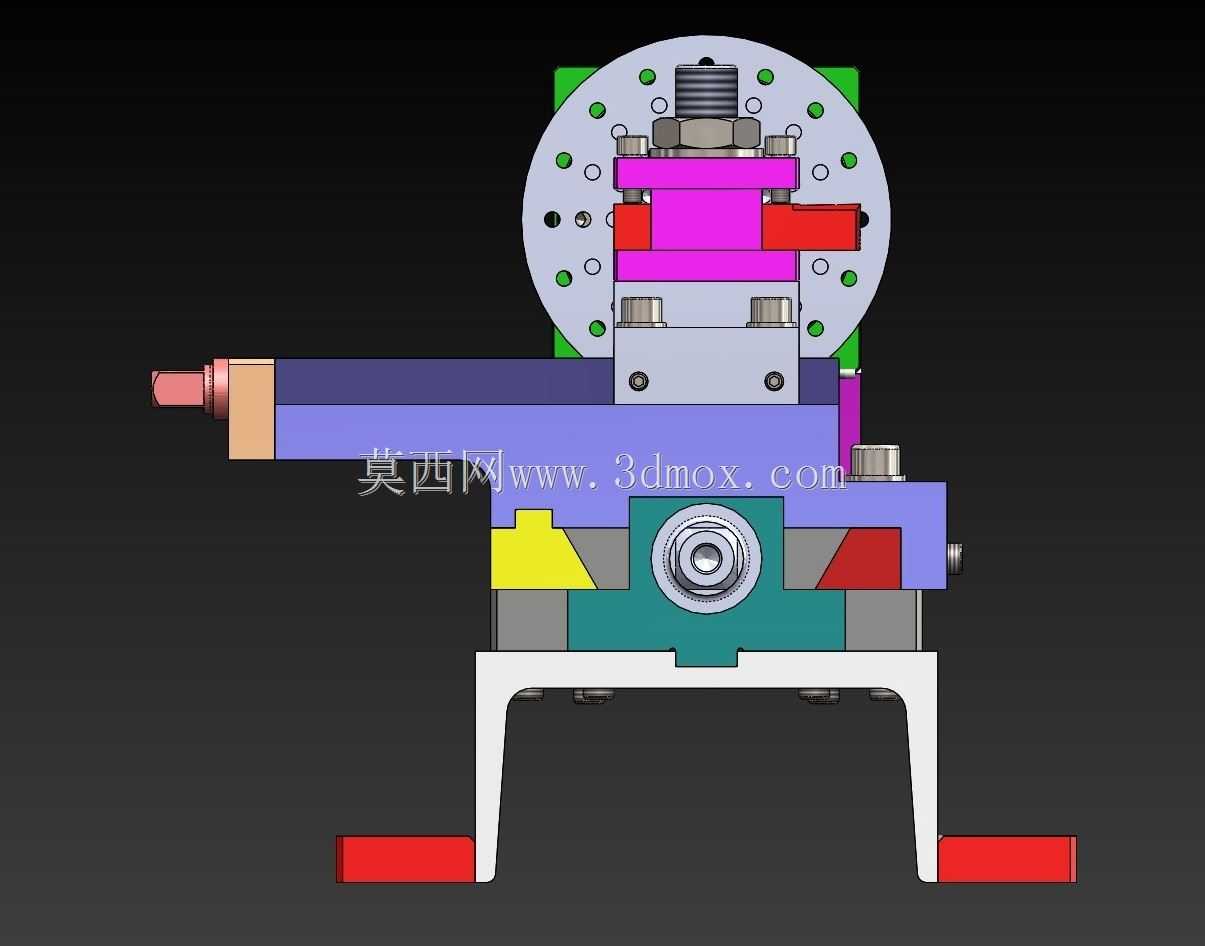

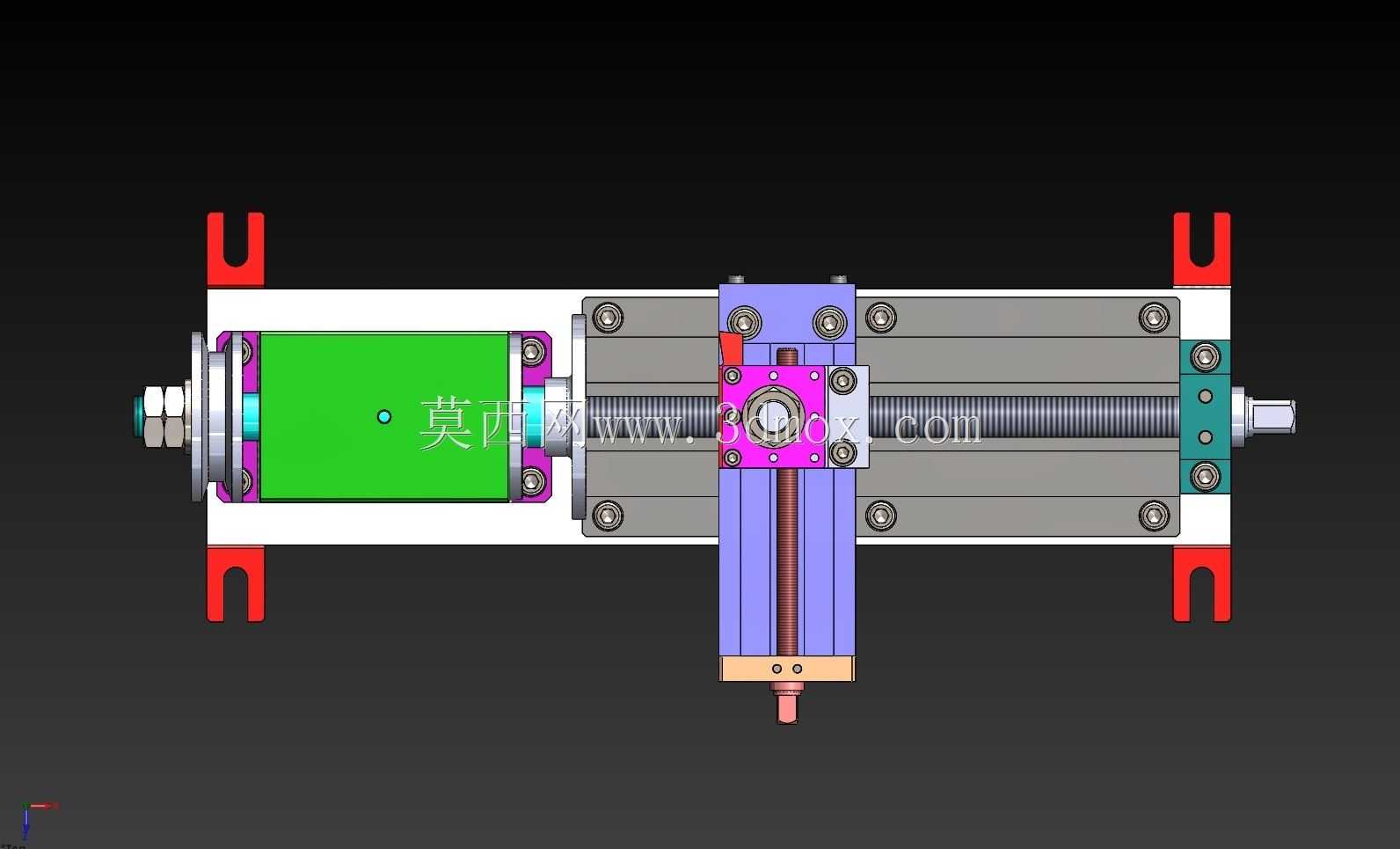

这款小型手动金属车床主要面向个人工坊、小型维修站点、教学实训场景设计，可满足小尺寸金属零件的单件、小批量车削加工需求，能够完成外圆车削、端面切削、简易内孔加工、小螺距螺纹车削等常规机加工序，适合加工铜、铝、软钢等易切削金属材质的小型零件，比如定制小轴、紧固件、模型配件、维修替换件等，无需复杂的车间供电配套，放置在常规工作台面即可开展加工作业。设备整体采用卧式布局，床身作为核心承载构件采用槽型型材结构，底部设置可调式支撑脚，可在不平整的工作台面调整水平，保证进给过程的运行平稳性；主轴箱部分采用紧凑化设计，集成主轴夹持结构与带轮传动接口，可搭配三爪卡盘夹持棒料工件，主轴端设置精度调节结构，可控制主轴径向跳动量满足小件加工的精度要求。进给系统采用手动丝杠传动结构，横向与纵向进给导轨均采用直线滑动导轨副，拖板上方安装可调节角度的刀架，可同时装夹多把车刀，通过手动转动手轮实现进给量的精准控制，操作人员可根据切削手感灵活调整进给速度，避免小工件加工过程中出现扎刀、崩边问题；尾座部分与床身导轨滑动配合，可锁紧在床身任意位置，搭配顶尖可实现长轴类零件的顶持加工，也可换装钻夹头完成中心孔、小直径孔的钻削作业。设计过程中充分考虑小型设备的操作便捷性，所有操作手轮均布置在操作人员易触及的位置，进给方向标识清晰，各运动副均预留润滑注油位置，日常维护简单；整机外形尺寸控制在桌面设备的合理边界内，安装时仅需预留操作空间与工件回转空间，无需专门的设备基础，整体重量适配常规工作台的承重范围，移动搬运也较为方便。各部件之间采用模块化连接设计，主轴箱、拖板、尾座均可单独拆卸调整，后期可根据加工需求拓展简易的自动进给配件，拓展设备的加工适用范围，在保证基础车削功能完备的前提下，尽可能压缩设备的整体体积与制造成本，兼顾实用性与易用性。
