小型台式车床床身结构设计

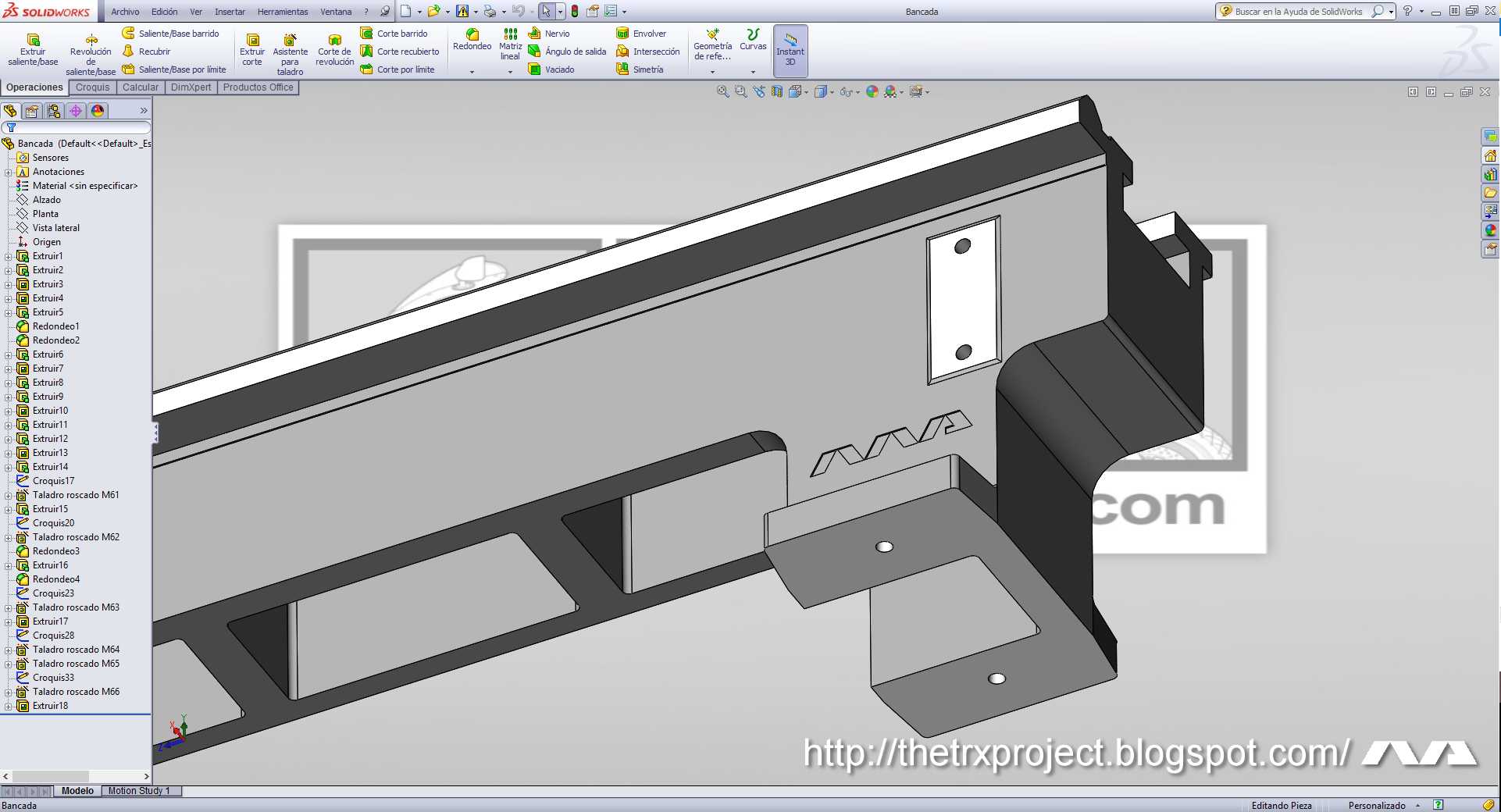

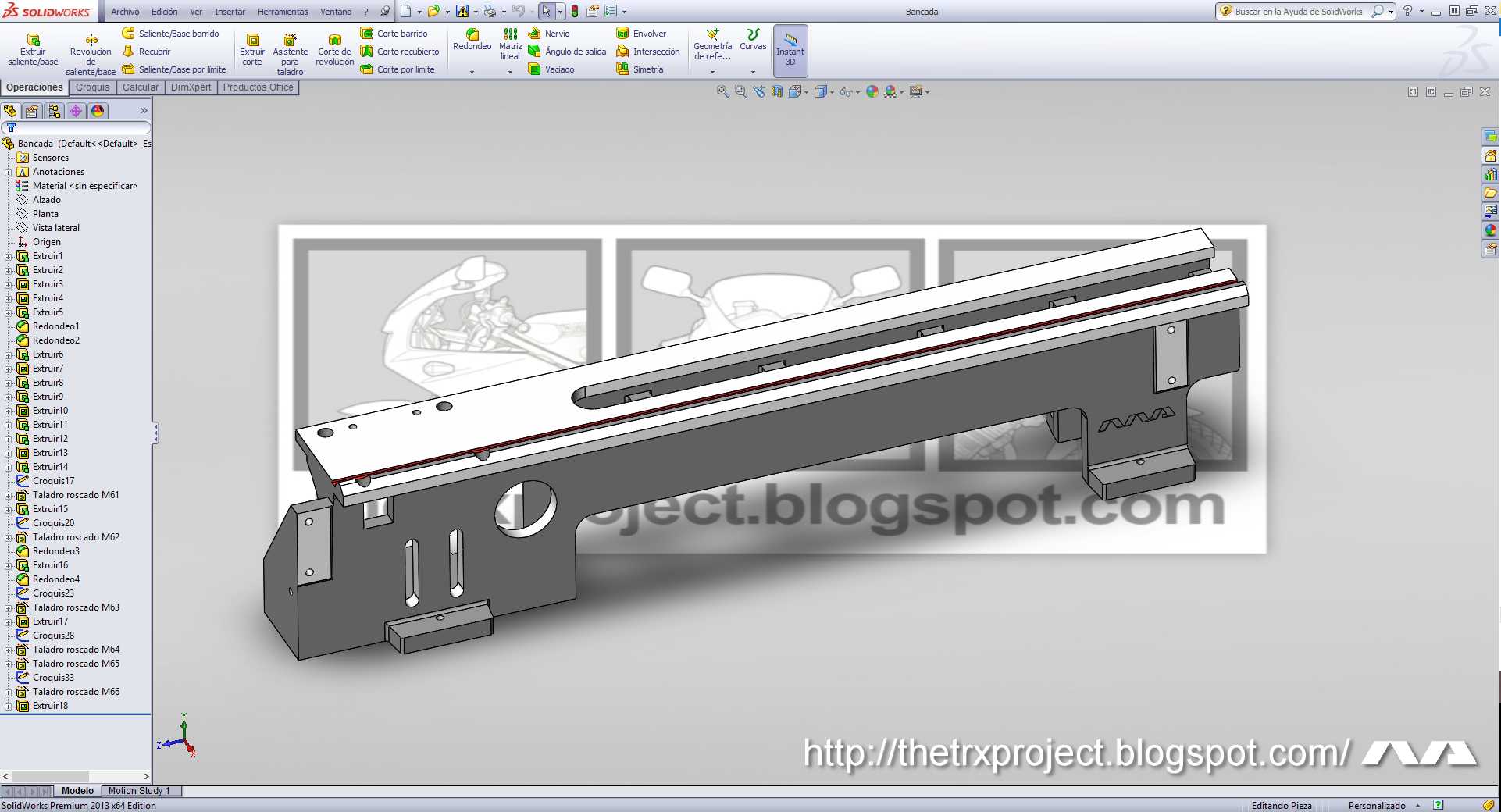

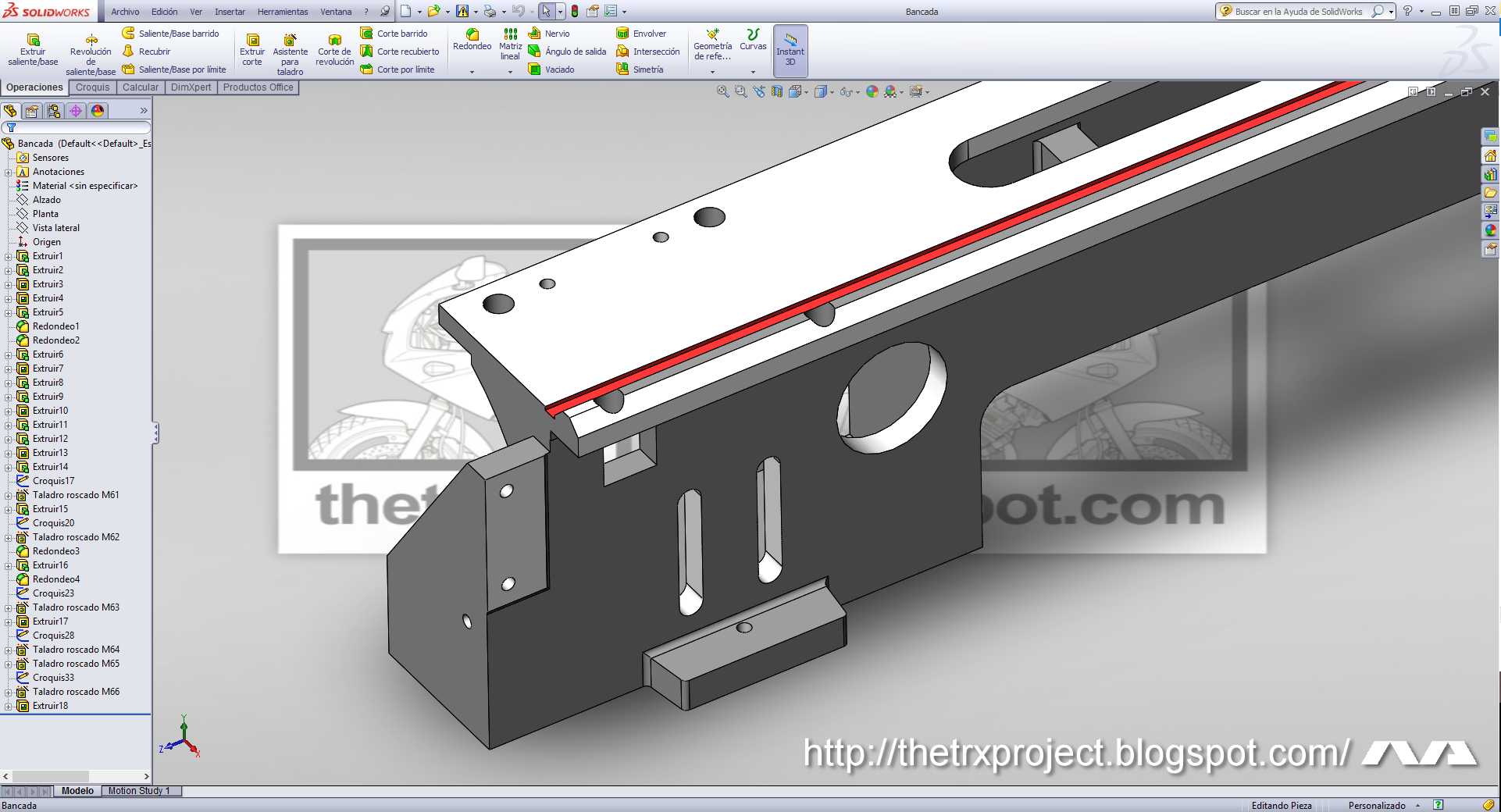

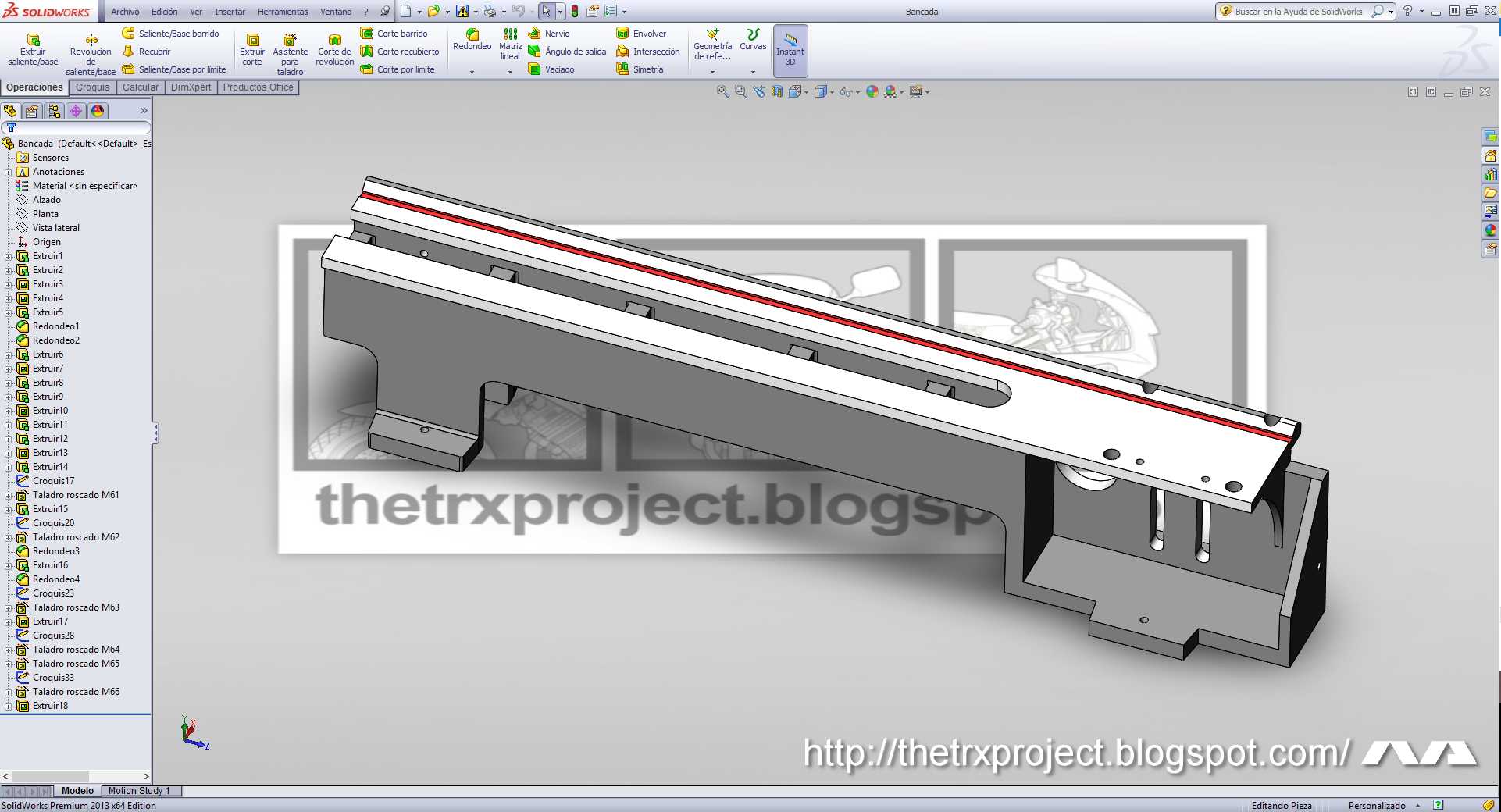

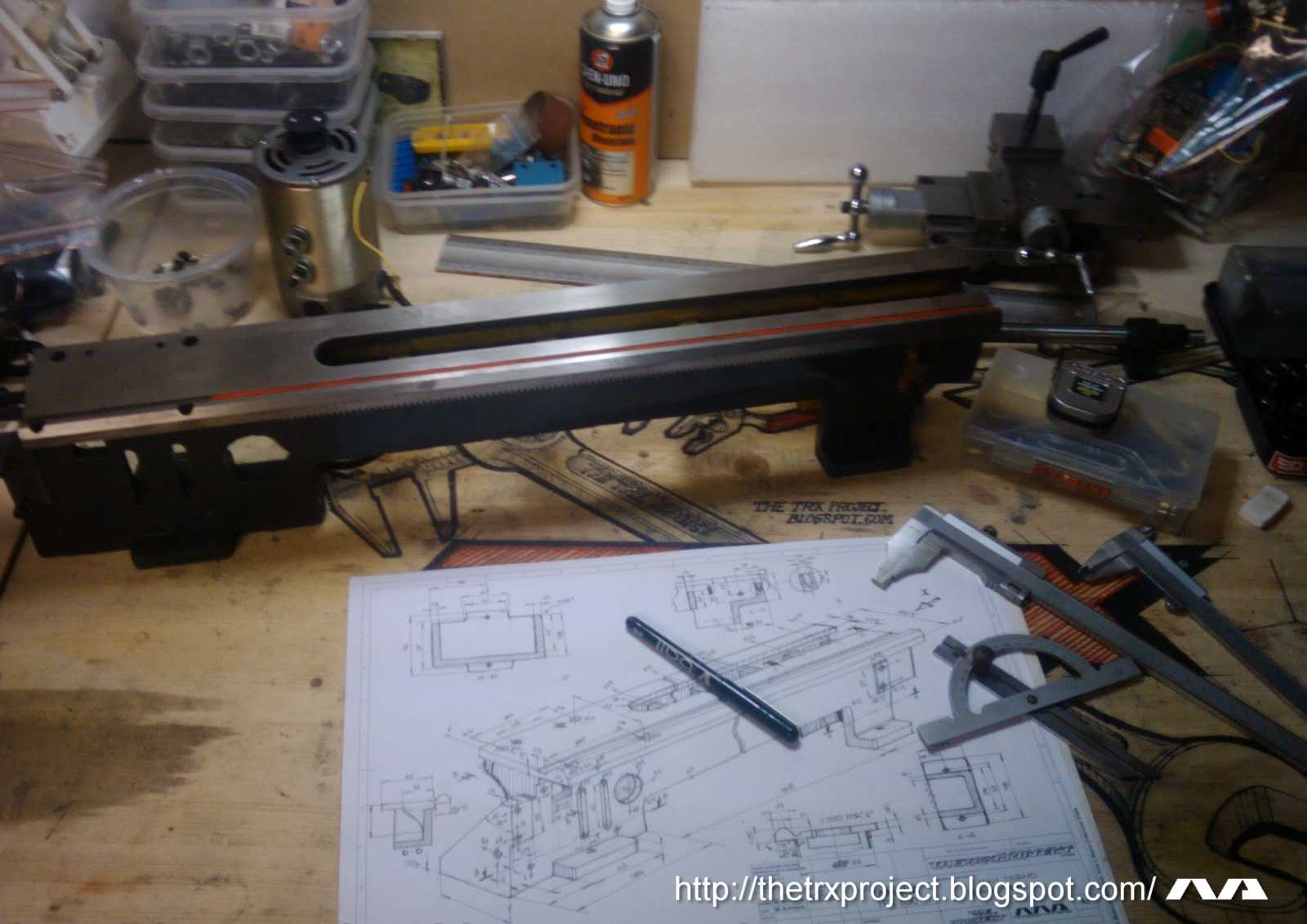

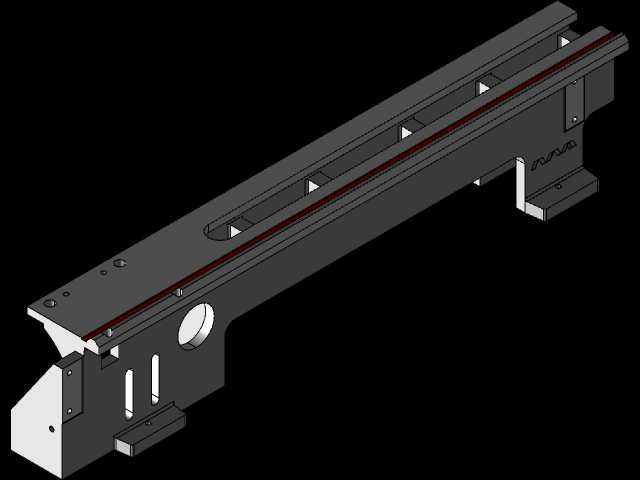

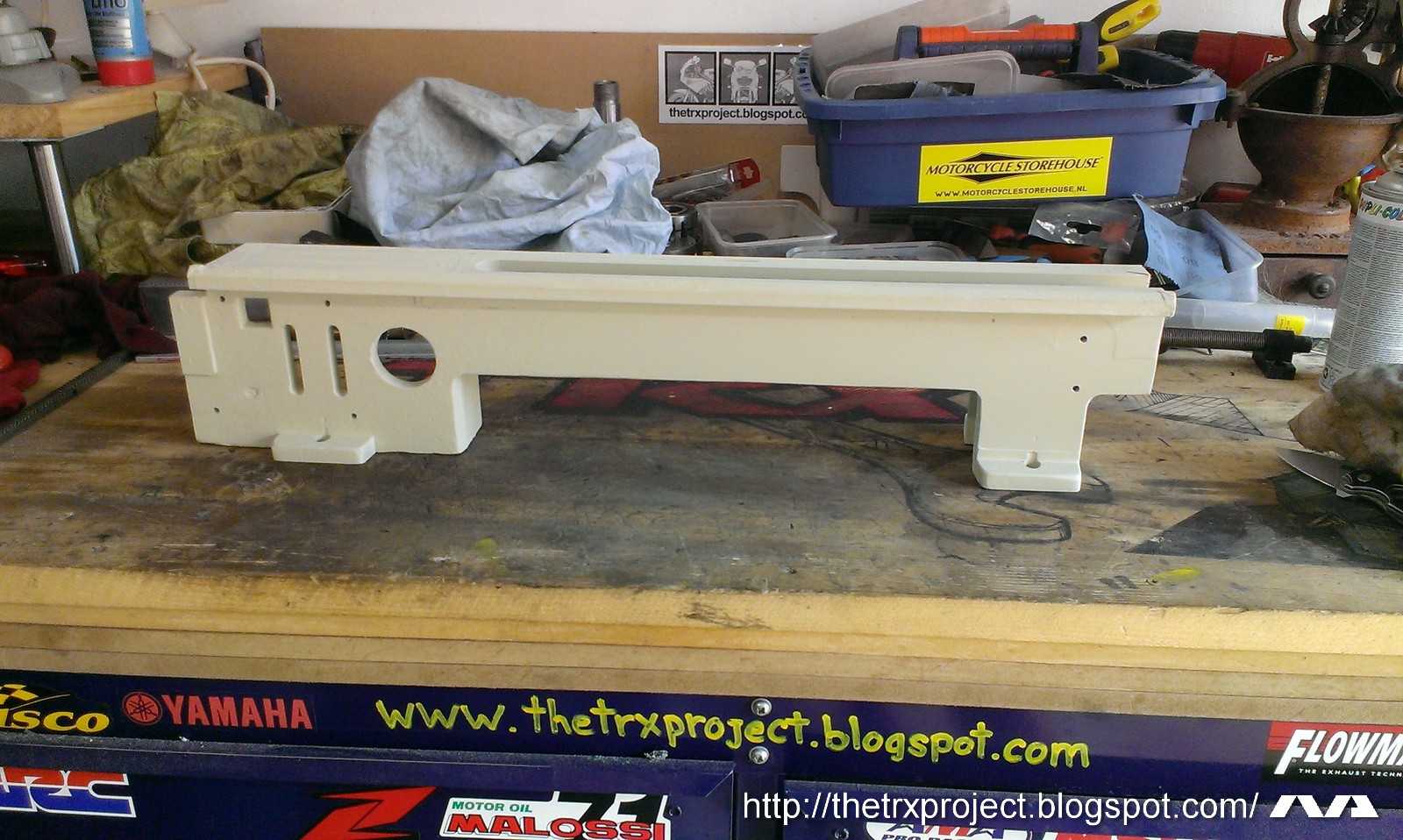

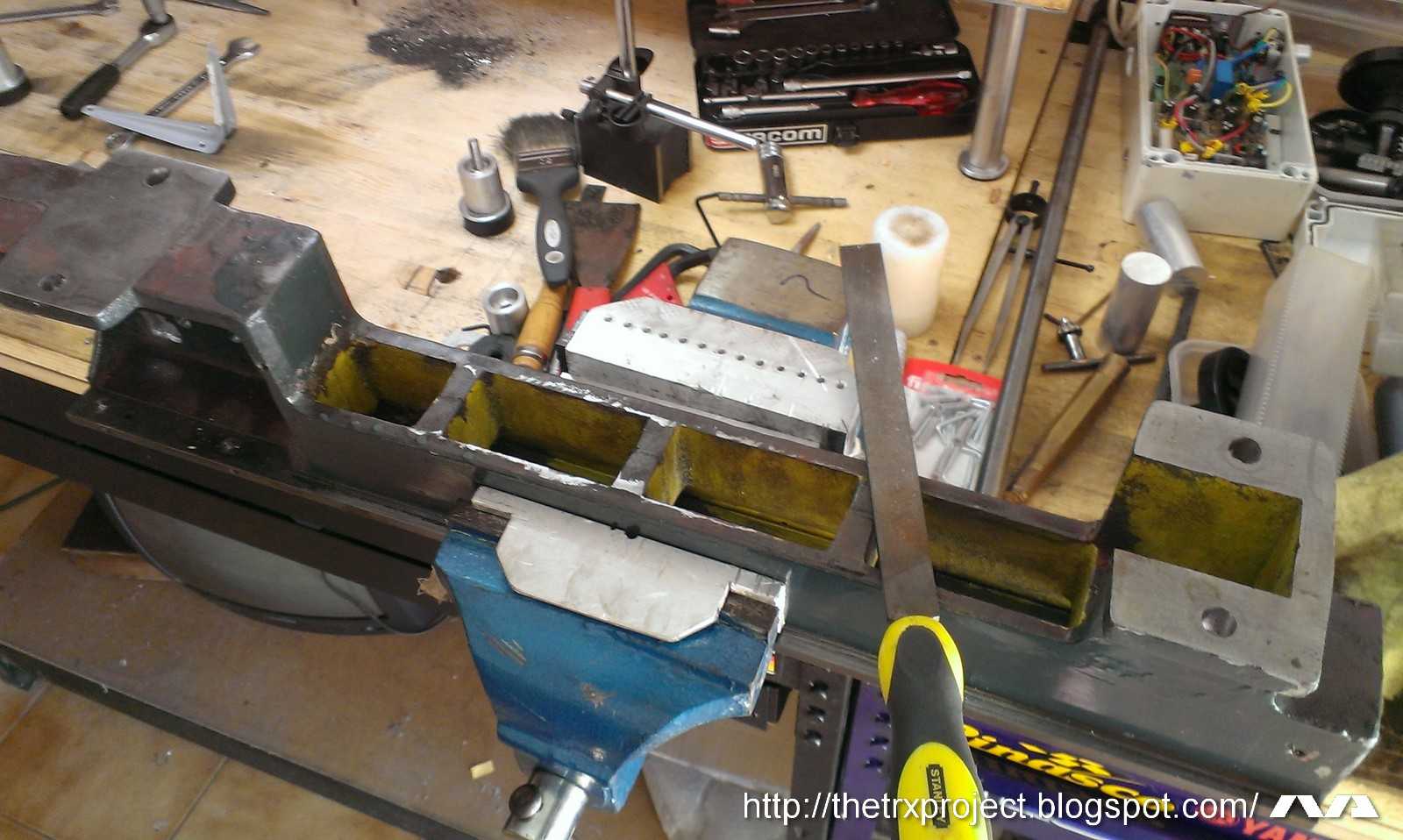

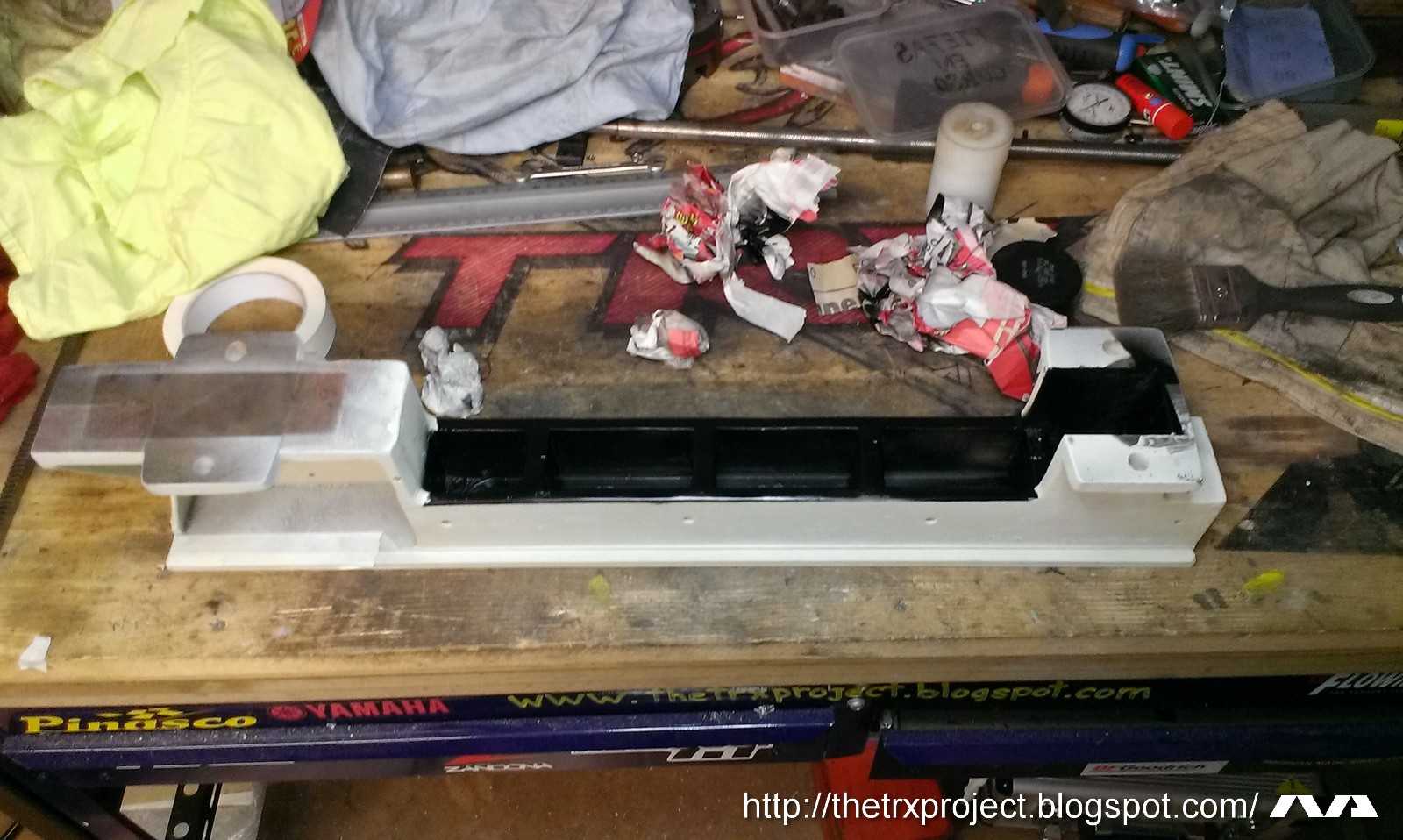

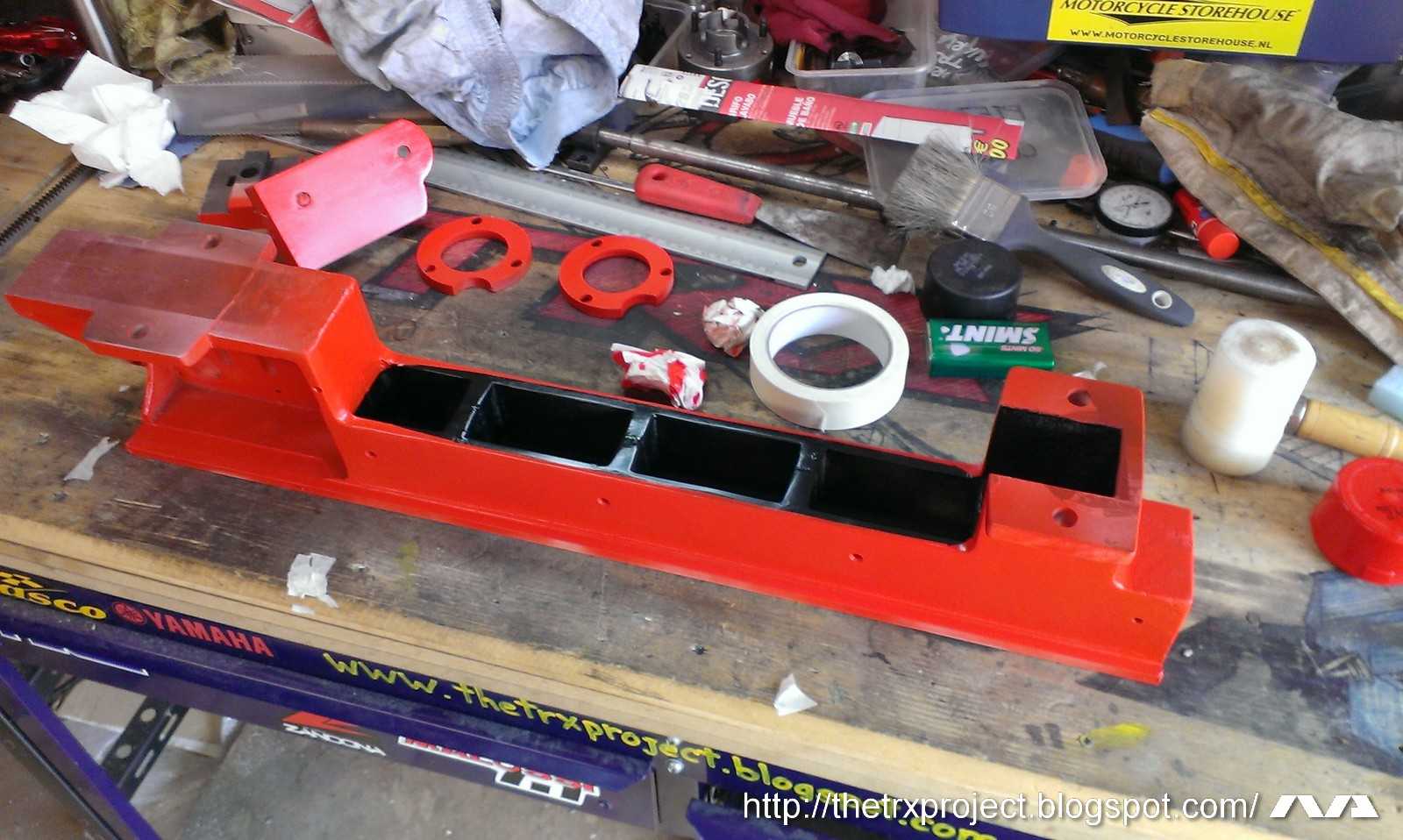

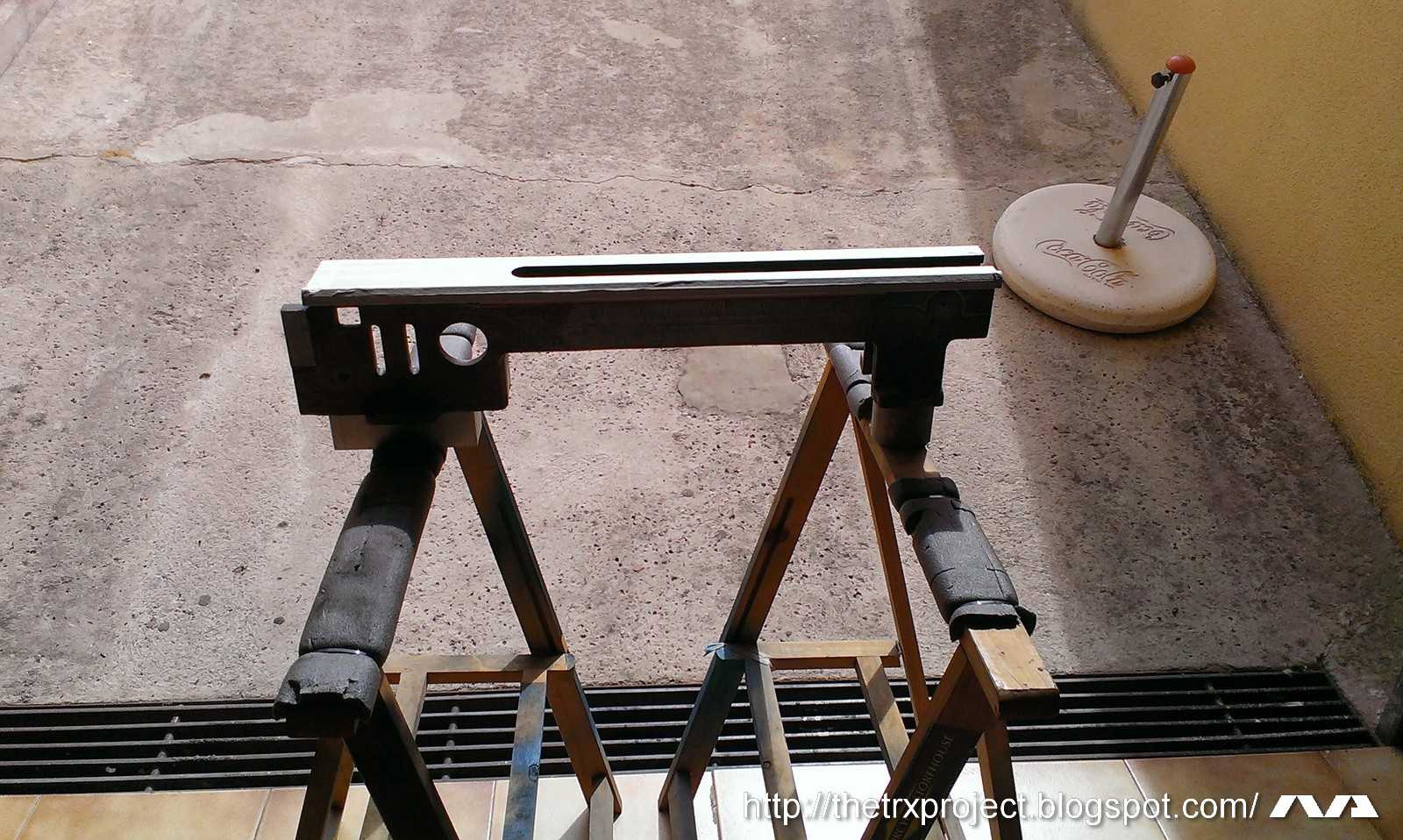

这款迷你车床床身是小型台式加工设备的核心承载构件，主要面向个人DIY加工、小型工坊精密零件制作、教学实训场景下的小型车床配套使用，能够为小型回转类零件的车削加工提供稳定的刚性支撑基础。在实际加工场景中，床身作为整台车床的基准载体，上方需要安装床鞍、刀架、主轴箱、尾座等核心功能部件，其结构精度与刚性直接决定了整台设备的加工精度与切削稳定性，尤其针对小型有色金属、工程塑料等材质的小尺寸零件车削作业，床身的结构设计合理性直接影响加工过程的振动抑制效果与成品零件的形位公差表现。从功能特性来看，该床身采用一体化箱式结构设计，顶面设置有高精度的直线导轨安装基准面，长条形导向槽结构能够为床鞍的纵向进给运动提供连续平稳的导向支撑，侧面预留的多个安装孔位可用于固定行程挡块、润滑管路、进给机构护罩等附属部件，底部的支撑脚结构经过受力优化，可直接与设备底座连接固定，同时预留的调整垫铁安装位能够方便用户在设备安装时快速调平床身水平，保证导轨运行的直线度精度。设计过程中充分考虑了小型车床的轻量化与刚性平衡需求，整体采用灰铸铁类材质的等强度结构设计，在保证导轨区域壁厚满足切削受力要求的前提下，对非承载区域进行了合理的减重挖空设计，既控制了整体重量方便小型设备的桌面摆放与移动，又通过箱型筋板结构保证了床身在切削受力下的抗变形能力，床身侧面的圆形开孔既可以作为排屑与清理通道，也能够方便内部传动机构的安装与后期维护。外形尺寸方面，该床身整体长度适配小型台式车床的紧凑布局，安装边界充分考虑了桌面设备的摆放空间限制，导轨安装面的宽度与间距经过匹配计算，能够适配小型车床常用的十字滑座安装尺寸，底部支撑脚的孔位间距符合通用小型车床底座的安装标准，无需额外改造即可直接完成整机组装，各安装面的加工基准统一，能够保证装配后主轴轴线与导轨运动方向的平行度要求，满足小型零件精密加工的精度需求。
