工业级多列翅片式液氮换热装置

这款液氮换热装置主要面向空分生产、化工低温工艺、工业气体充装、食品速冻加工等需要实现低温液氮汽化换热的场景，在工业生产链路中承担着将低温液氮与常温空气进行充分热交换，使液氮吸热汽化为指定压力气态氮气的核心作用，可直接对接厂区氮气供气管网、工艺反应釜氮封系统、速冻生产线冷媒供给端等下游用气节点，替代传统电加热汽化设备的高能耗运行模式，依靠空气自然对流完成热交换过程，大幅降低低温介质汽化环节的运行成本。

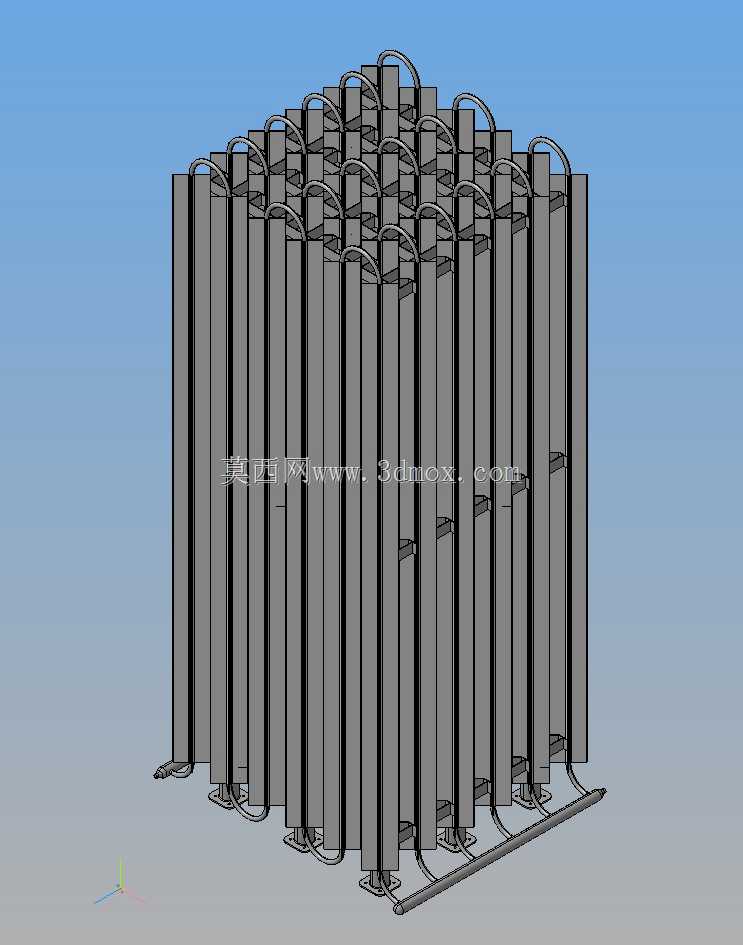

装置采用多列立式平行排布的换热单元结构，每列换热单元采用铝合金挤压成型的高导热翅片管作为核心换热载体，翅片表面做了阳极氧化防腐处理，既提升了空气侧的换热接触面积，也能适应厂区多尘、轻微腐蚀的户外安装环境。顶部采用弯管连通结构将相邻列的换热流道依次串联，让液氮在流道内形成自下而上再折返的多程流动路径，延长低温介质在换热腔体内的停留时间，避免出现介质未完全汽化就进入输出管路的带液问题，保障下游用气设备的运行安全。底部设置统一的集流管结构，分别对接液氮输入端口与气态氮输出端口，同时在每列换热单元底部设置独立的支撑固定脚，可直接通过膨胀螺栓固定在混凝土硬化安装基础上，无需额外搭建大型支撑钢架。

设计过程中充分考虑了自然对流的空气流场特性，列与列之间预留了均匀的通风间隙，既避免相邻换热单元的冷量互相干扰降低换热效率，也能让环境空气在无强制风机驱动的条件下顺利穿过换热翅片间隙，形成持续的自然对流循环。整体外形采用规整的长方体阵列布局，安装边界清晰，外部无突出的尖锐结构，可直接布置在厂区露天管廊旁、气体充装站侧边等区域，适配多数工业厂区的现有场地布局，无需对现有管线做大幅改造即可完成对接安装。
