双联立式管壳式换热设备结构设计

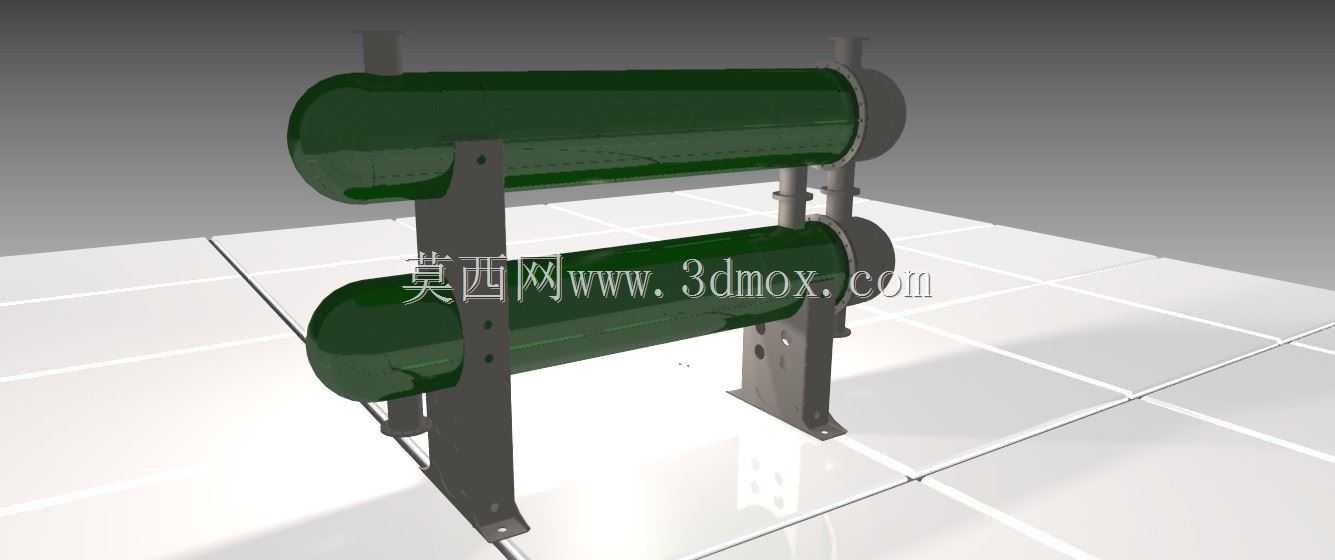

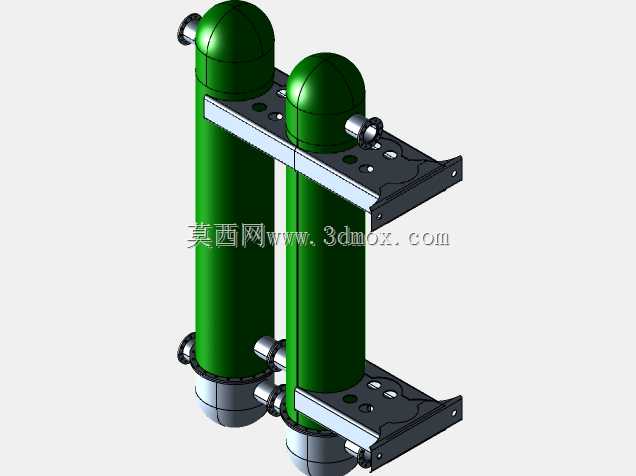

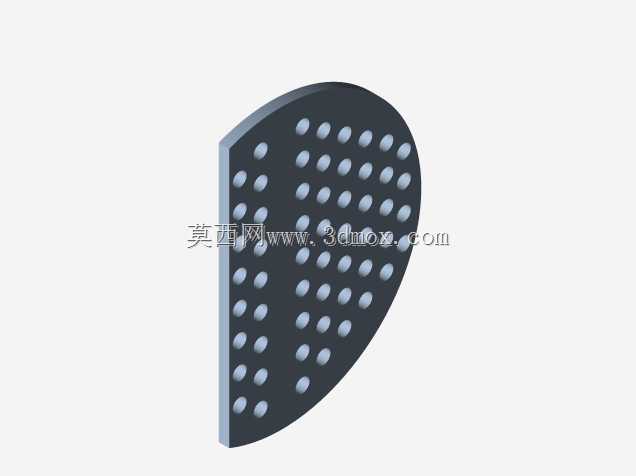

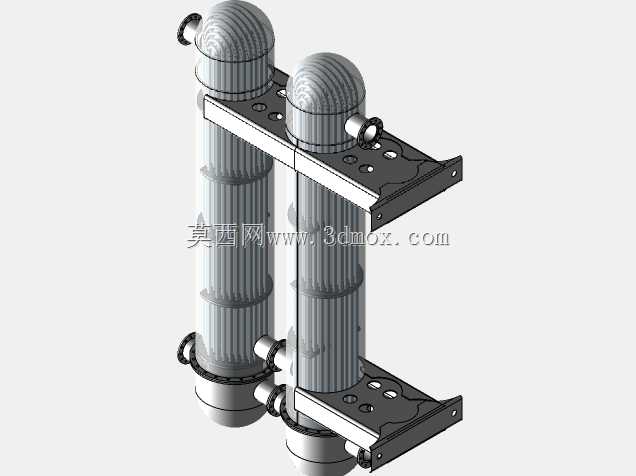

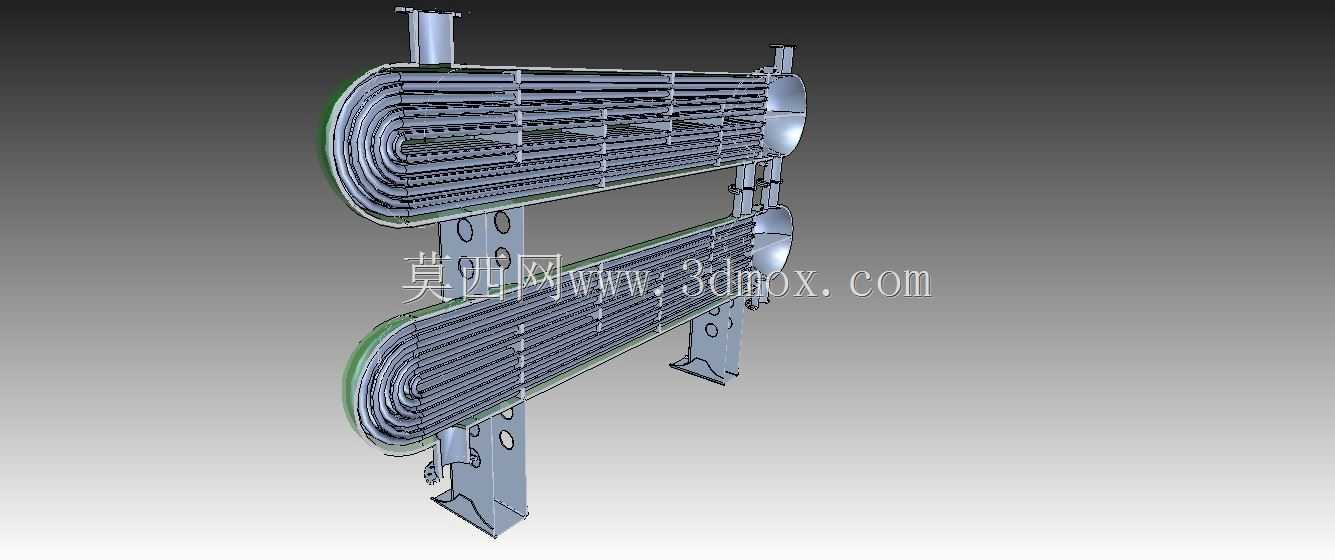

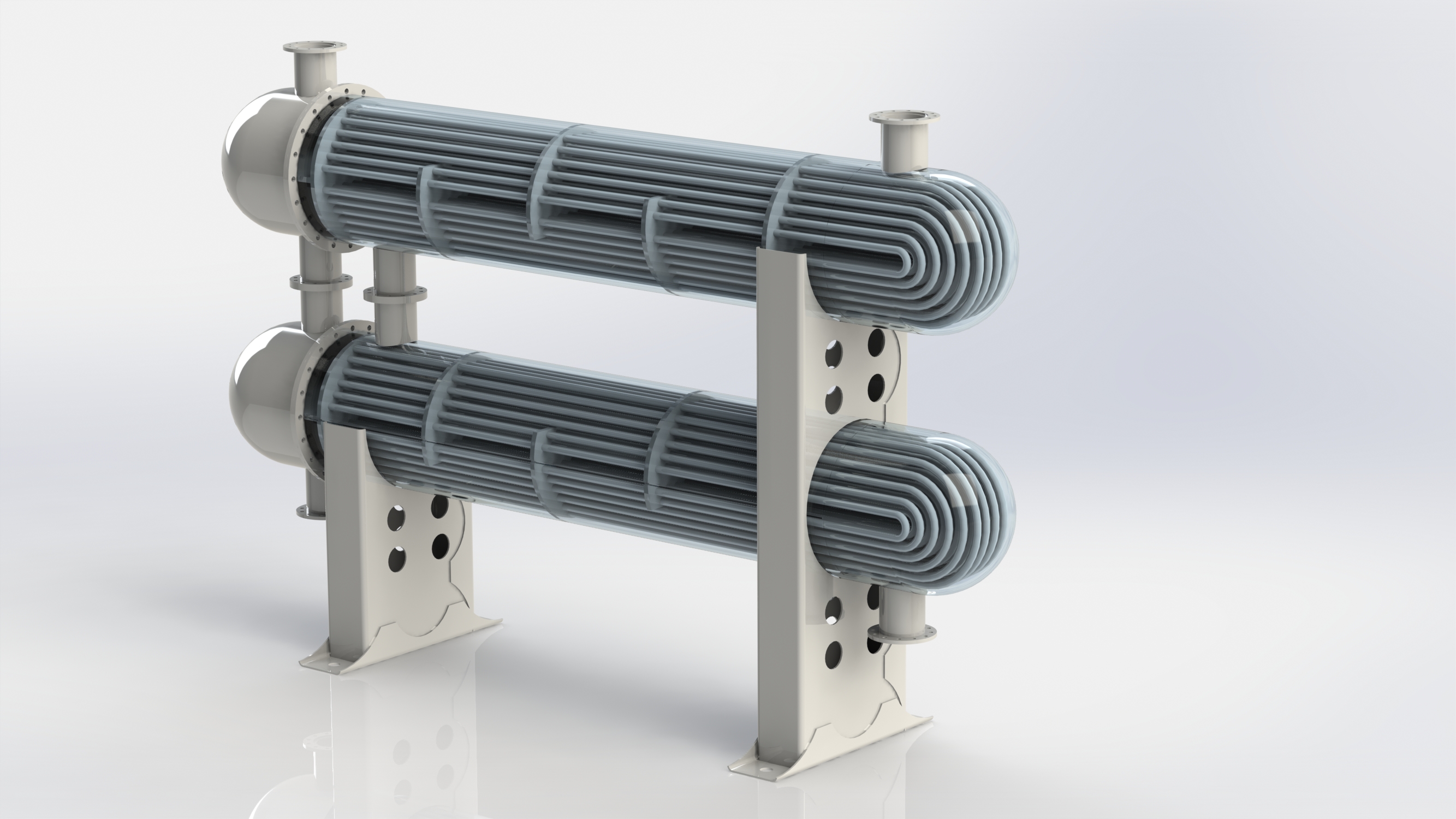

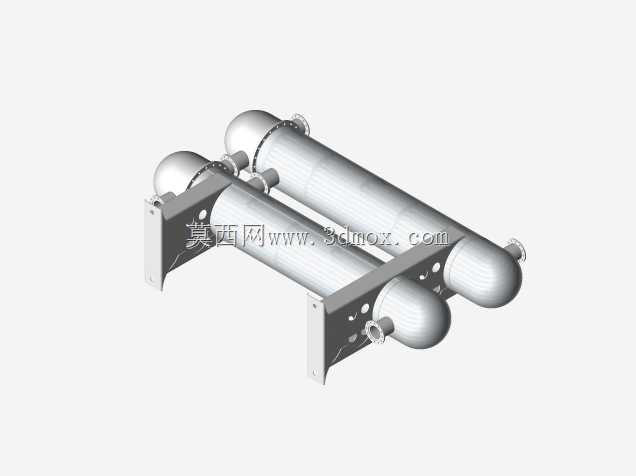

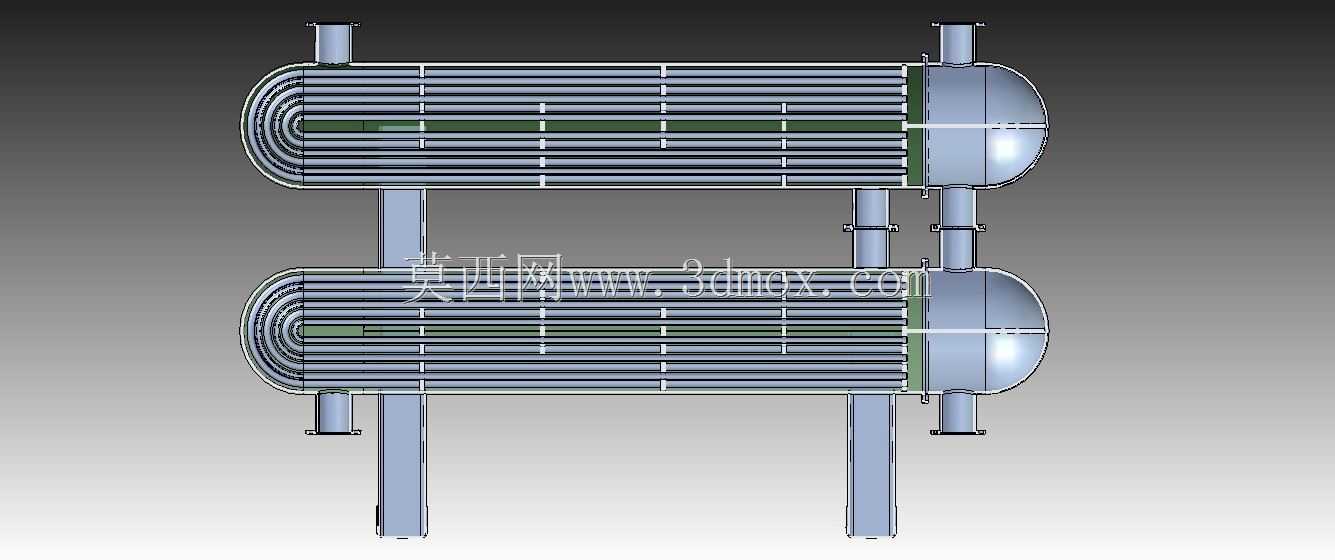

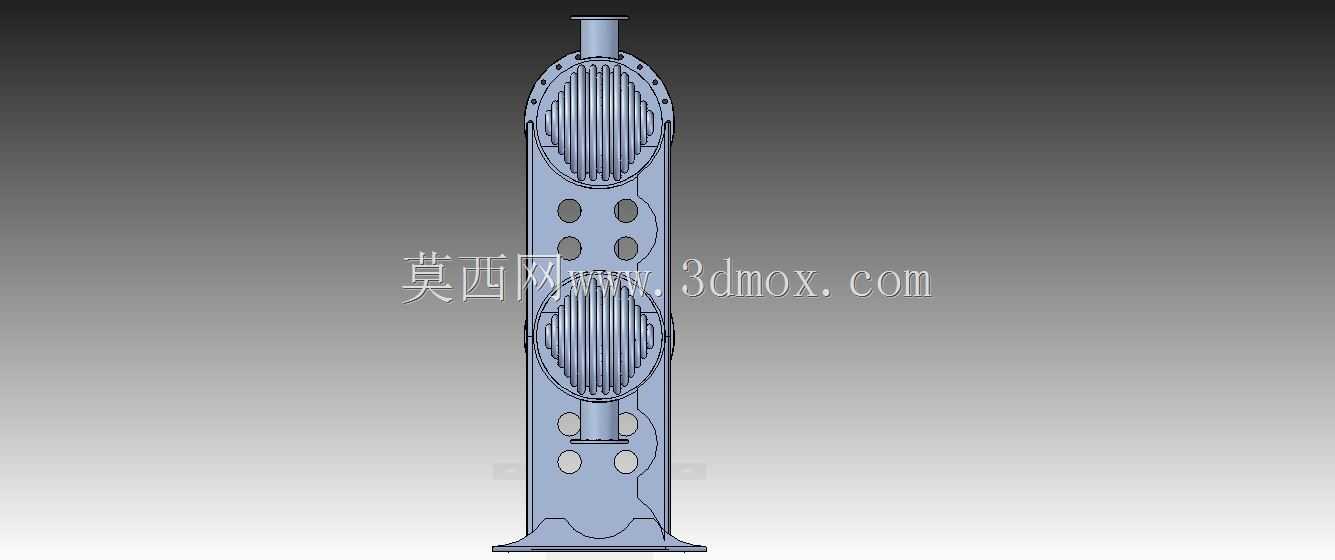

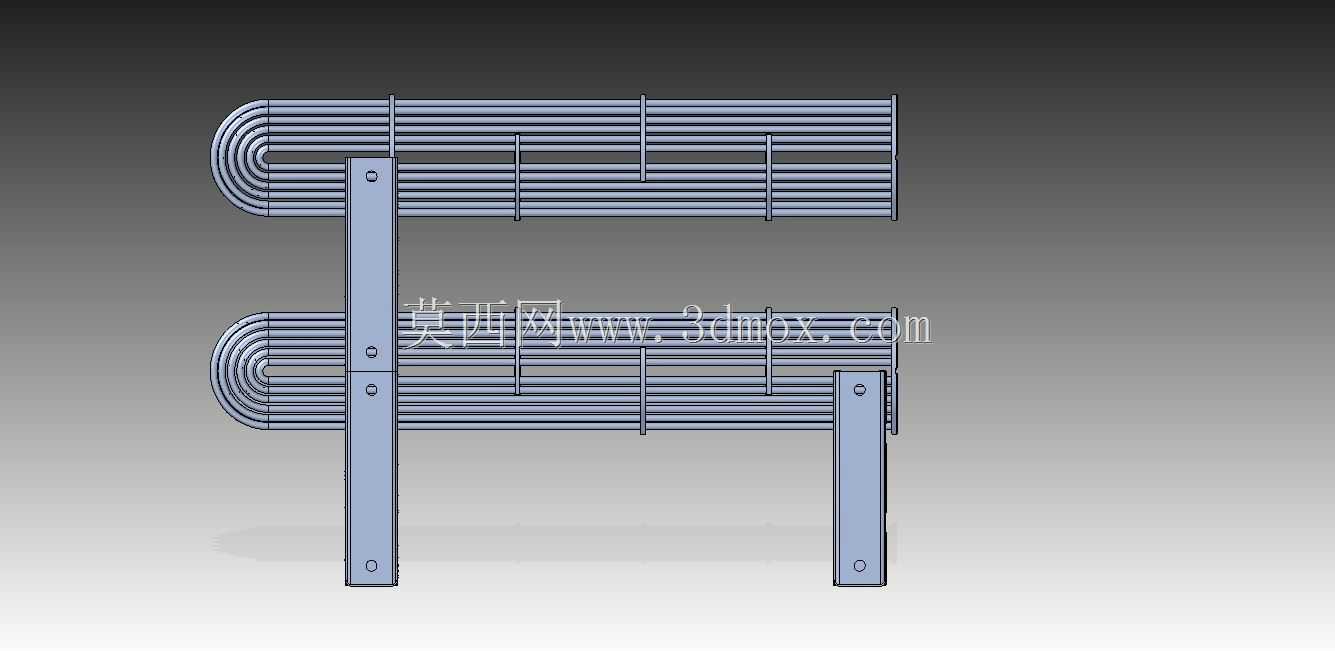

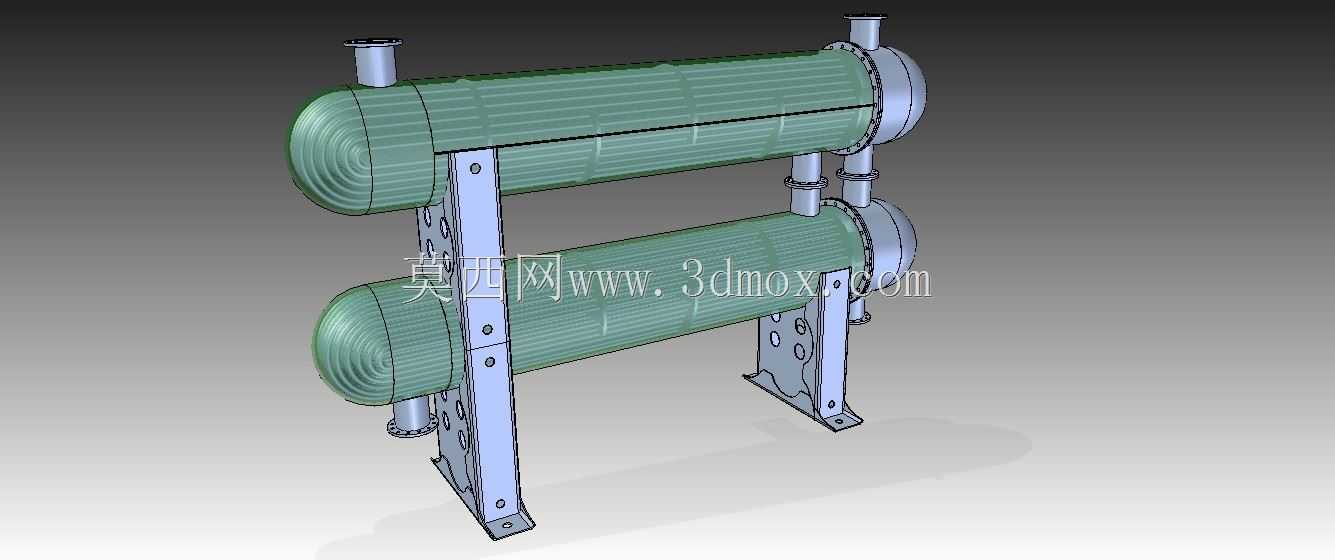

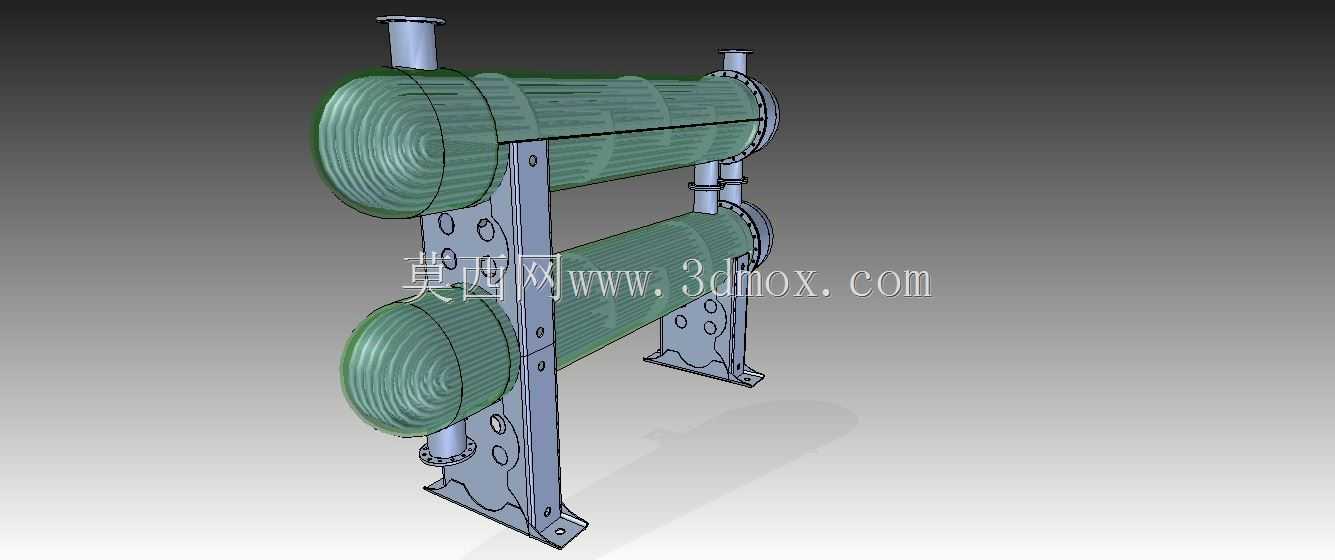

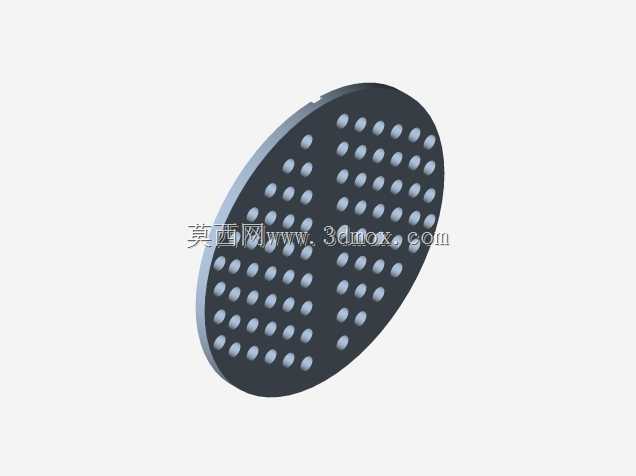

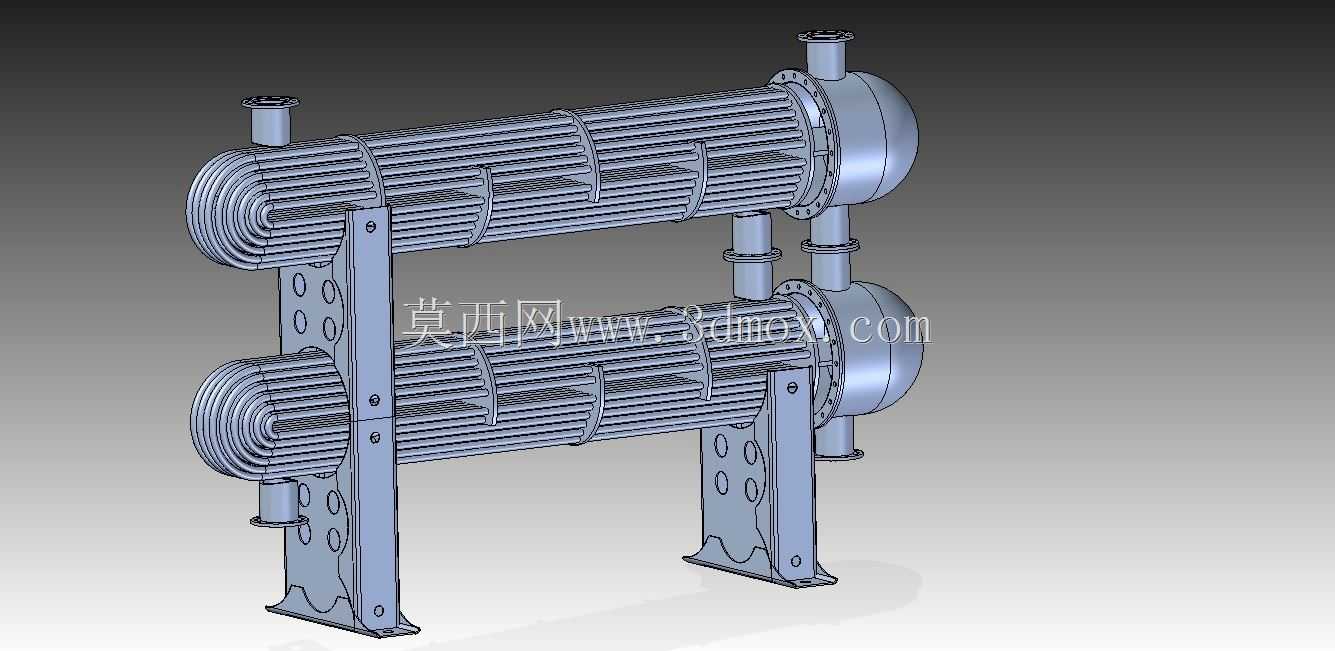

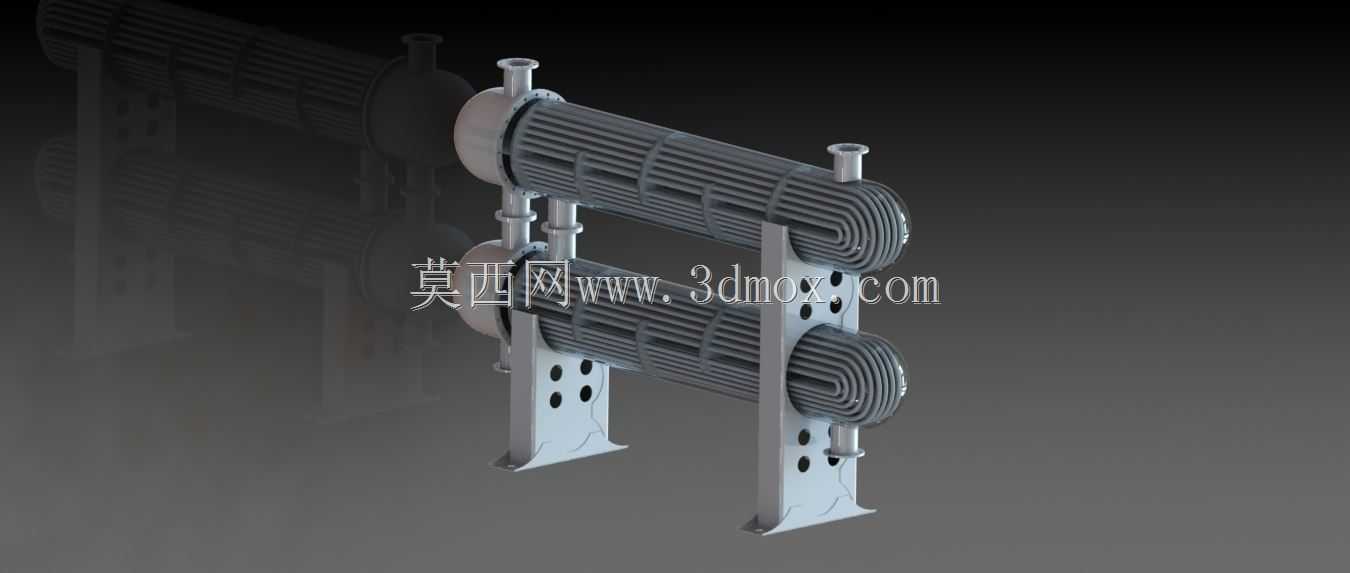

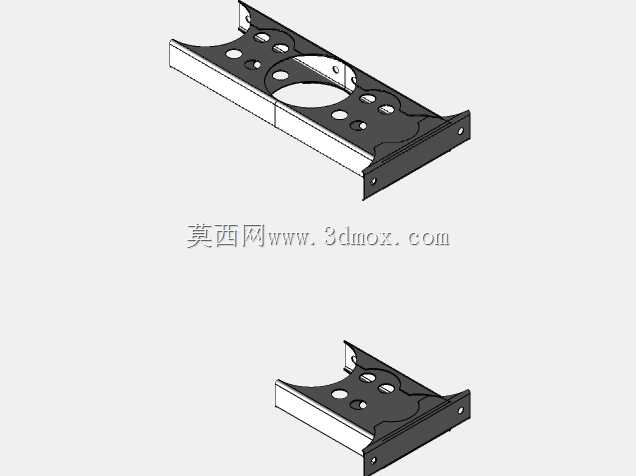

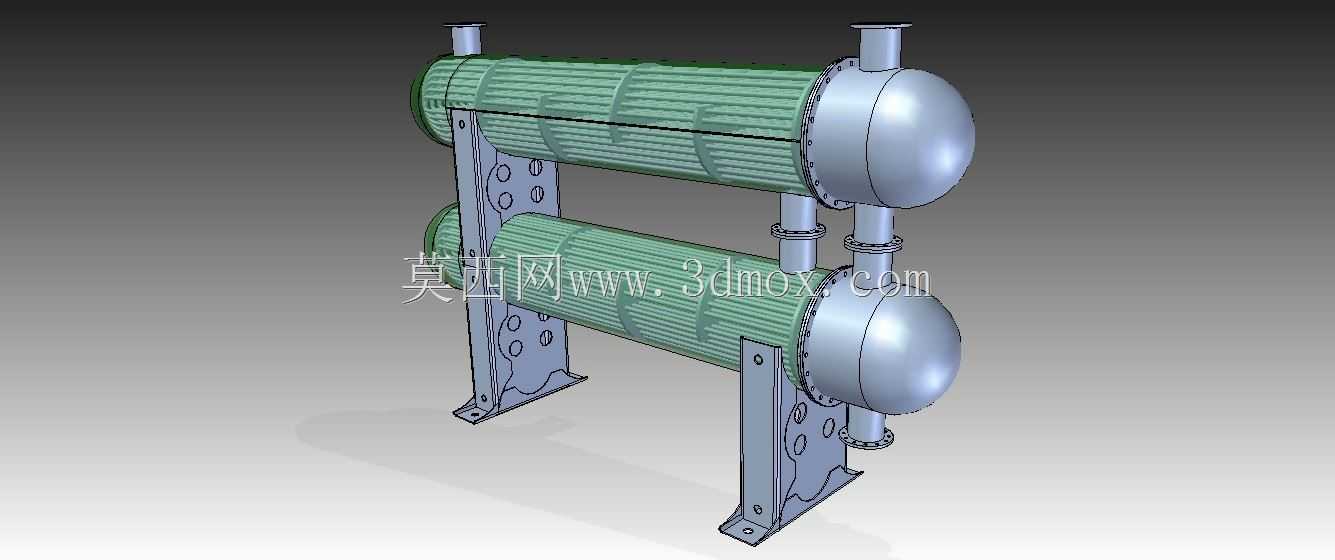

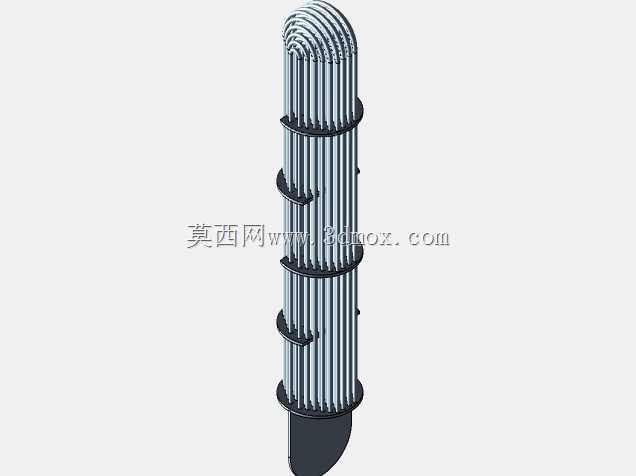

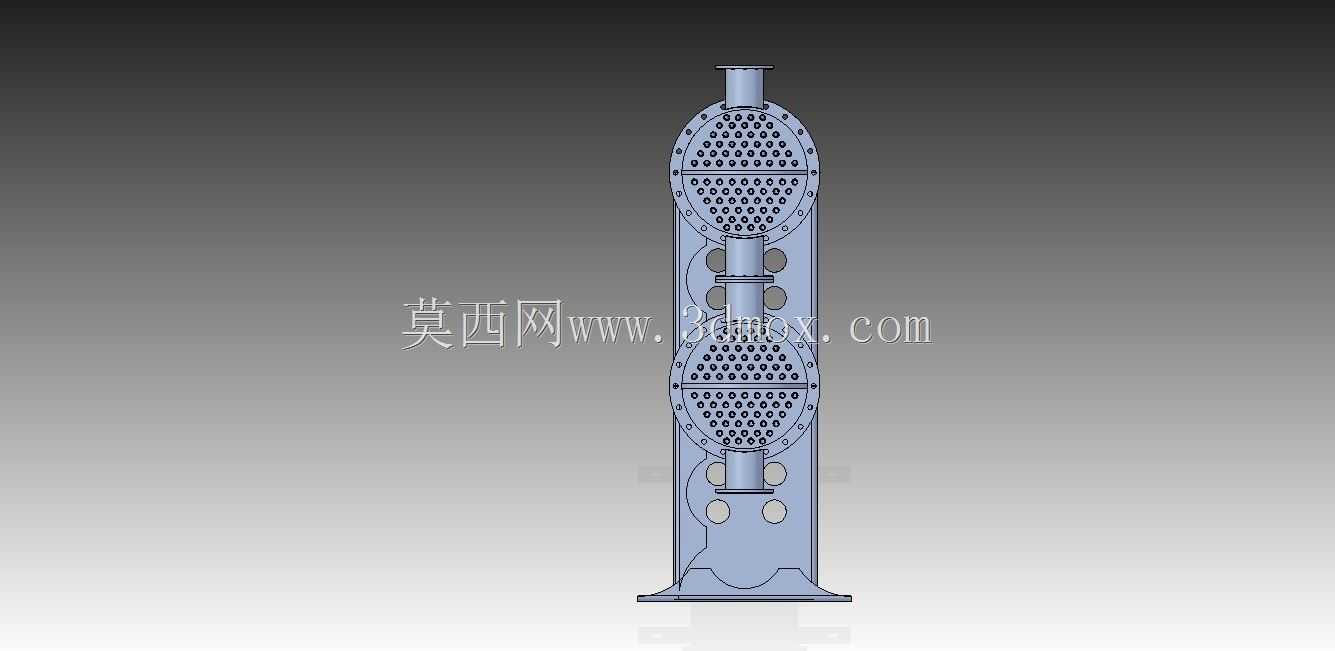

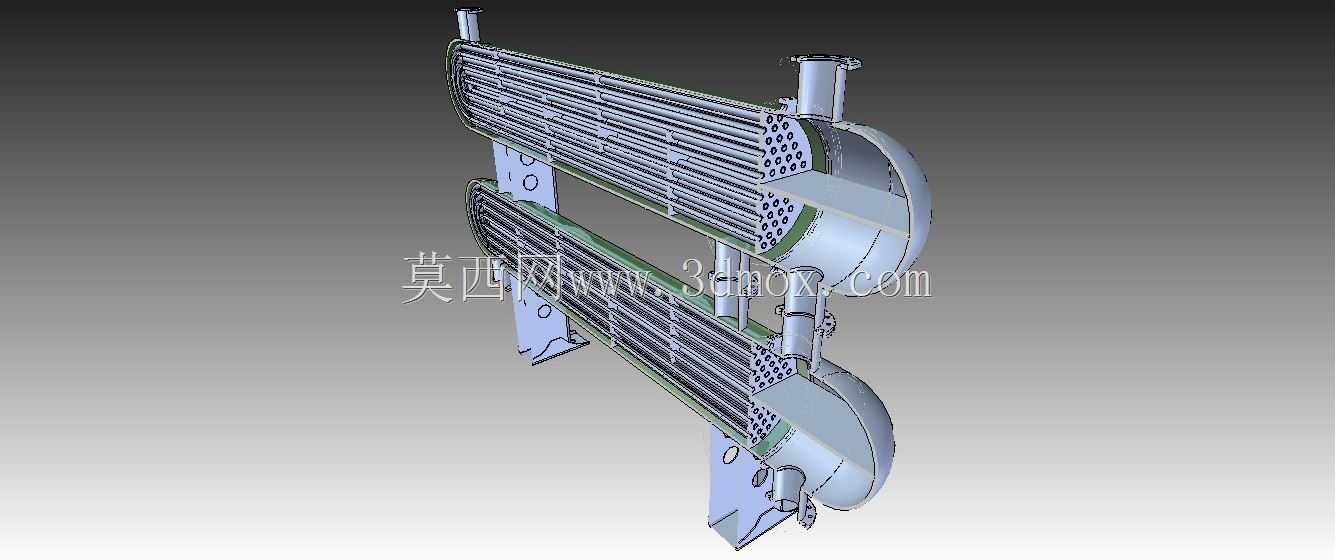

这款双联排布的管壳式换热设备，主要面向化工、暖通、食品加工、能源动力等领域的冷热介质交换场景，可在连续化生产工况下完成两种流体之间的热量传递，既可以满足工艺介质的升温、降温需求，也可用于余热回收环节，将生产过程中废弃的流体热量转移至待加热介质，降低生产过程的能耗损失。设备采用上下双联的立式排布结构，相比单台同规格换热器，能够在有限的竖向安装空间内成倍提升换热面积，减少水平方向的占地空间，适配厂房内竖向空间充足、水平安装位置受限的安装场景，上下两台换热主体通过共用的立式安装支架固定，支架上预留有标准安装孔位，可直接与厂区内的设备基座、钢架平台完成螺栓固定，安装时无需额外制作复杂的转接支撑结构。每台换热主体均采用标准管壳式结构设计，内部排布密集的换热管束，管程与壳程分别走不同温度的介质，通过管壁完成热量传递，设备端部采用可拆式封头结构，方便后期运维时拆开清理管束内壁的结垢、检查管束的腐蚀情况，无需整体切割设备壳体即可完成维护作业。设备的介质进出口均设置在壳体侧方与封头端部，接口位置匹配常规工业管道的排布走向，安装时可直接对接标准工艺管道，减少管道弯折带来的流阻损失。设计过程中充分考虑了流体在壳程与管程内的流场分布，管束排布采用均匀正三角排列方式，既保证了单位壳体内径下的最大换热面积，也让壳程内的介质能够均匀冲刷每根换热管的外壁，避免出现流动死区导致局部换热效率下降、局部结垢过快的问题。立式安装的结构也让设备在停机时，内部残留的介质可以顺着管束方向从底部排污口完全排出，避免残留介质长期滞留腐蚀管束内壁，延长设备的整体使用寿命。上下两台换热单元既可以串联使用，提升单种介质的换热温降/温升幅度，也可以并联使用，处理更大流量的介质换热需求，可根据实际生产工况灵活调整管路连接方式，适配不同产能、不同工艺参数的生产需求。设备的安装支架采用折弯钢板焊接结构，强度足以支撑两台换热主体满液运行时的总重量，支架上的安装孔位做了长圆孔设计，允许安装时存在小范围的位置误差，降低现场安装的对位难度。
