五杯式手电筒LED反光杯结构设计

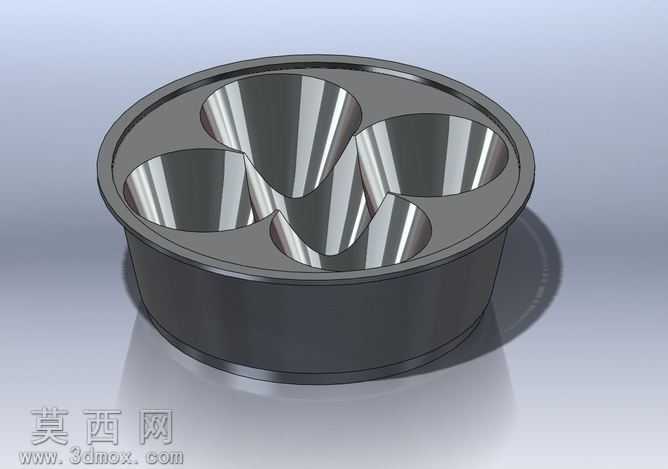

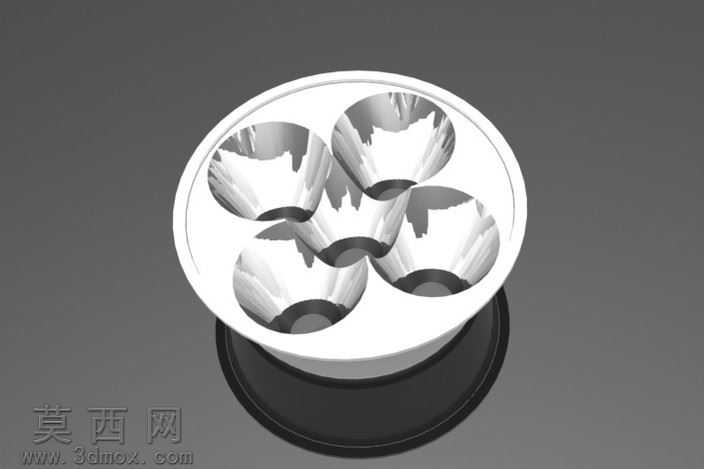

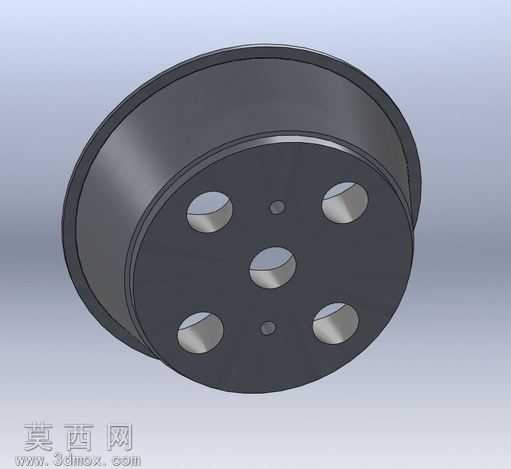

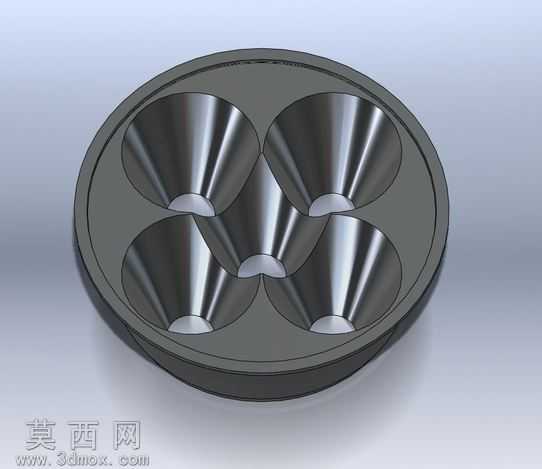

本作品为适配五灯珠强光手电筒的LED反射器三维建模设计，整体采用一体化杯状壳体结构，建模阶段以旋转凸台指令生成外轮廓基础基体，外轮廓为直筒圆柱侧壁搭配底部圆弧过渡的封闭结构，保证装配时可与手电筒筒身紧密贴合，减少装配间隙带来的光线漏出问题。内部反光腔体采用五个独立的旋转抛物面结构，通过阵列与布尔合并运算完成腔体整合，每个抛物面焦点精准对应单颗LED灯珠的发光中心位置，确保每颗灯珠发出的光线经反射后可形成准直出射的光束，避免不同灯珠的光线在腔体内部发生乱反射造成光损。建模过程中对腔体之间的衔接位置做了平滑曲面过渡处理，消除结构锐角，既减少注塑生产时的应力集中问题，也避免锐角位置出现光线漫反射影响出光效率。材质设置上，反射器外基体采用哑光黑色耐高温PC材质，渲染时调整粗糙度参数模拟磨砂质感，可吸收腔体边缘溢出的杂散光；内部反光面采用高抛光真空镀铝材质，设置高反射率、低粗糙度的材质参数，模拟镜面反光效果，还原金属反光层的真实光学特性。结构设计上，在反射器顶部外缘设置了一圈定位凸台，可与手电筒前端的透光镜片压圈精准配合，保证反射器安装时的同轴度，避免出现光轴偏移导致的光斑偏斜问题；底部预留了五个对应LED灯珠的让位沉孔，可直接套设在灯珠基板上，保证灯珠与反射腔体的位置精度。渲染阶段采用工作室环境光搭配定向补光，清晰呈现内部抛物面的曲面顺滑度与金属反光层的质感，同时通过阴影效果凸显整体结构的立体感，直观展示反射器的装配形态与结构细节。设计过程中充分考虑了光学性能与生产可行性的平衡，所有曲面过渡均满足注塑脱模的角度要求，壁厚保持均匀一致，避免生产时出现缩痕、填充不足等缺陷，五个独立反光腔体的排布经过反复调整，在有限的圆形截面内最大化利用反光面积，兼顾聚光效果与整体结构的紧凑性，适配直径53mm规格的手电筒产品，可有效提升多灯珠手电筒的出光效率与光斑均匀度。
