工业级水冷换热制冷冷水机组结构设计

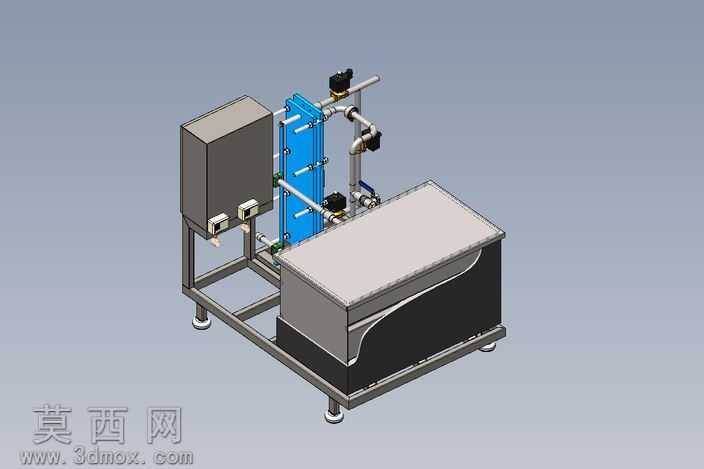

本作品为工业水冷式冷水机的三维结构设计，建模过程中严格遵循工业制冷设备的实际生产装配逻辑，对设备各组成模块进行了1:1比例的精细化还原。整体模型以模块化思路拆分搭建，首先完成核心换热单元的建模，对蓝色板式换热器的层叠换热片结构、密封边条、介质进出接口进行了精准刻画，还原了换热器的真实换热流道布局特征，保证结构尺寸符合常规200L/h处理量的设备参数要求。其次完成流体管路系统的建模，对不锈钢输送管道的弯折弧度、接口法兰、连接紧固件进行了细节还原，管路上搭配的电磁阀、手动控制阀、压力检测元件均按照工业标准件的外形尺寸与安装位置进行排布，清晰展现了制冷水路的循环走向，管路与各部件的连接位置均做了装配干涉校验，确保结构逻辑符合实际设备的管路布局规范。电控柜体部分的建模还原了工业控制柜的钣金外壳结构，柜体表面的急停按钮、功能控制按钮、状态指示灯、显示屏安装位均按照实际操作面板的布局进行排布，柜体的散热开孔、柜门铰链、密封边条等细节也做了相应呈现，还原了电控单元的防护结构特征。储液箱体部分还原了焊接式储水槽的钣金拼接结构，箱体顶部的盖板、侧边的液位检测接口、排污接口均做了细节刻画，箱体与换热单元、管路系统的安装固定位做了适配设计，保证整体装配结构的合理性。渲染阶段对不同部件赋予了对应材质，板式换热器采用蓝色喷塑金属材质，管路采用拉丝不锈钢材质，电控柜体采用灰色哑光喷塑钣金材质，阀门部件采用黑色工程塑料与黄铜金属组合材质，储液箱体采用磨砂不锈钢材质，通过材质区分清晰展现各部件的功能属性，同时通过光影渲染突出设备的工业质感，整体结构设计完整展现了小型工业冷水机的核心组成与装配逻辑，可用于制冷设备的结构展示、教学演示以及方案沟通使用。
