多类型SMC气动气缸集成装配三维设计

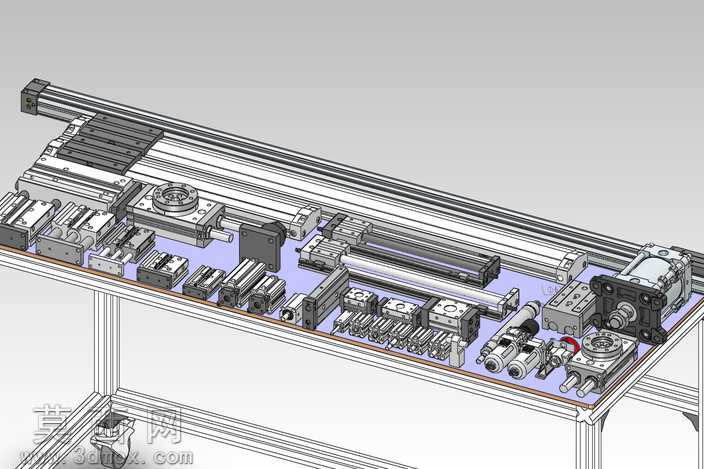

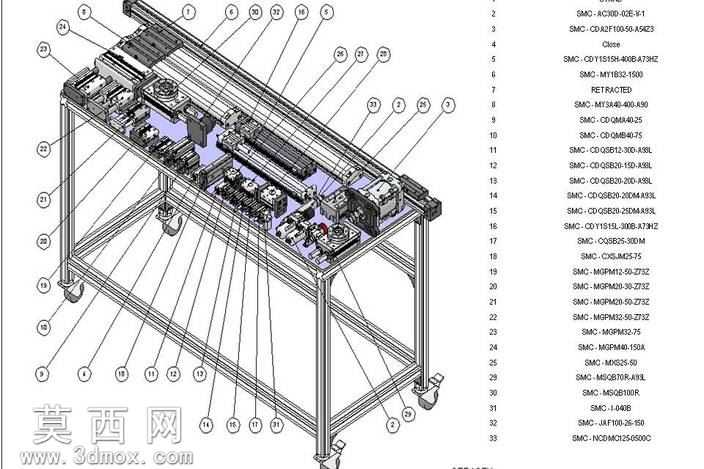

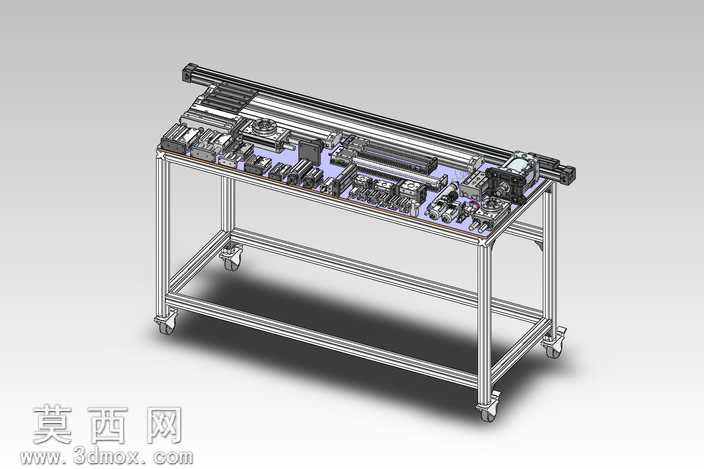

本套三维模型围绕工业场景常用的SMC系列气动气缸完成集成化装配设计，建模阶段严格遵循SMC官方产品样本的尺寸规范，对不同类型气缸的外形结构、安装接口、运动行程参数进行1:1精准还原，覆盖滑台气缸、笔形气缸、回转气缸、薄型气缸、导杆气缸等多款主流气动执行元件，每款元件的细节特征均做精细化处理，包括缸体表面的安装螺纹孔、端盖密封槽位、磁性开关安装槽、进出气接口、活塞杆防尘圈结构等，避免模型出现结构缺失或尺寸偏差。装配设计阶段以标准铝型材工作台为承载基体，按照气动系统常见的布局逻辑完成所有气缸的排布固定，对每款气缸的安装基准、连接紧固件位置做对齐约束，还原真实装配场景下的定位关系，同时预留气动管路排布、电气元件安装的合理空间，保证整体装配结构符合实际工程应用的安装逻辑。材质与渲染阶段针对不同零部件的物理属性做对应材质赋予，铝型材工作台赋予阳极氧化银白铝合金材质，气缸缸体根据产品类型分别赋予压铸铝合金哑光材质、不锈钢抛光材质，密封件、缓冲垫赋予黑色丁腈橡胶材质，紧固件赋予镀锌钢金属材质，活塞杆赋予镀硬铬高光金属材质，渲染时采用柔和工业环境光，调整各材质的反光度、粗糙度参数，清晰呈现不同零部件的材质质感与结构边界，同时通过半透明剖切示意效果展示部分气缸的内部活塞运动结构，直观呈现元件的工作原理。设计思路上以打造可直接用于气动方案选型参考、机器人工作站气动单元设计的通用模型库为目标，所有气缸模型均保留可编辑的参数化特征，使用者可根据实际项目需求调整气缸行程、安装尺寸，快速替换适配不同工况的元件型号，整套模型结构严谨、细节完整，可直接用于自动化设备方案演示、气动系统教学演示、非标设计选型参考等场景，能够帮助设计人员快速完成气动回路的布局搭建，减少重复建模的工作量，提升非标自动化项目的设计效率。
