低成本数控线性导轨滑动结构设计

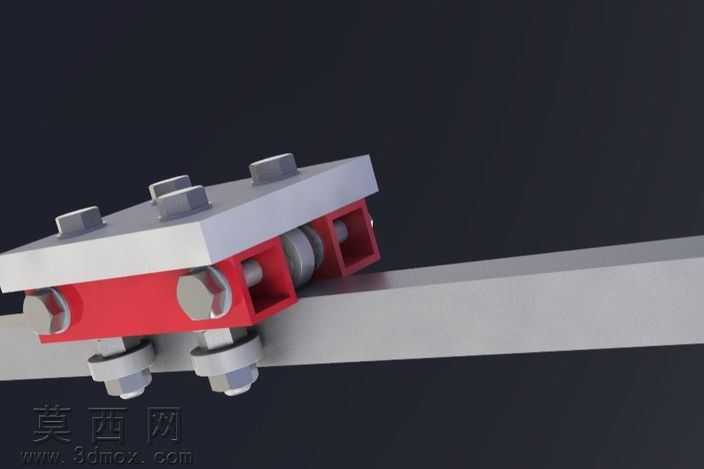

本作品为低成本数控线性滑动导轨结构，采用三维参数化建模方式完成整体设计，建模过程中优先遵循易加工、低成本的设计原则，对各零部件进行独立建模后完成整体装配校验。建模阶段首先完成方形导轨型材的主体建模，采用标准方形截面型材作为滑动承载主体，型材截面尺寸经过受力校核，可满足常规轻载数控滑动场景的使用需求，导轨表面做简化处理，预留后续加工的公差余量。滑动座部分采用板式拼接结构，摒弃复杂的一体铸造结构，采用标准板材切割后拼接装配的形式，大幅降低加工成本与开模费用，滑动座与导轨接触的面预留安装间隙，可适配不同精度等级的装配需求。紧固件部分全部采用标准内六角螺栓模型，按照实际装配的排布位置完成阵列布置，螺栓的规格、安装间距均经过受力验算，保证滑动座与锁紧结构连接的可靠性，避免滑动过程中出现连接松动的问题。锁紧调节结构集成在滑动座侧方，通过螺栓的预紧力实现滑动副的阻尼调节与位置锁定，无需额外增加复杂的锁紧组件，进一步压缩整体制造成本。渲染阶段采用哑光金属材质模拟钢制导轨与紧固件的质感，滑动座板材采用普通冷轧钢的哑光灰材质，整体渲染效果还原真实机械构件的视觉特征，未添加多余的装饰性材质，突出结构本身的功能性。装配过程中严格校验各零部件的干涉情况，保证滑动座可沿导轨顺畅完成直线往复运动，所有螺栓安装位置均预留足够的扳手操作空间，满足实际装配与后期维护的操作需求。设计思路上围绕低成本数控改造、小型自动化设备的线性传动需求展开，在保证结构强度与滑动精度满足常规使用要求的前提下，尽可能采用标准件、易加工板材来降低整体制作门槛，适合小型数控设备、DIY数控装置、简易自动化滑台的搭建使用，结构简单易复制，加工难度低，无需特殊加工设备即可完成实物制作。
