精密交错轴蜗杆蜗轮传动组件结构设计

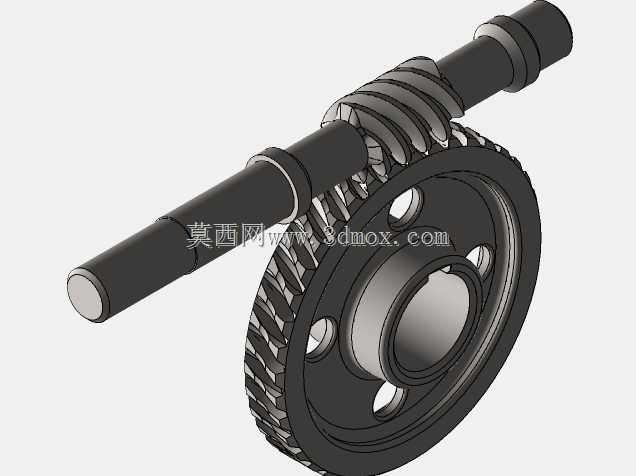

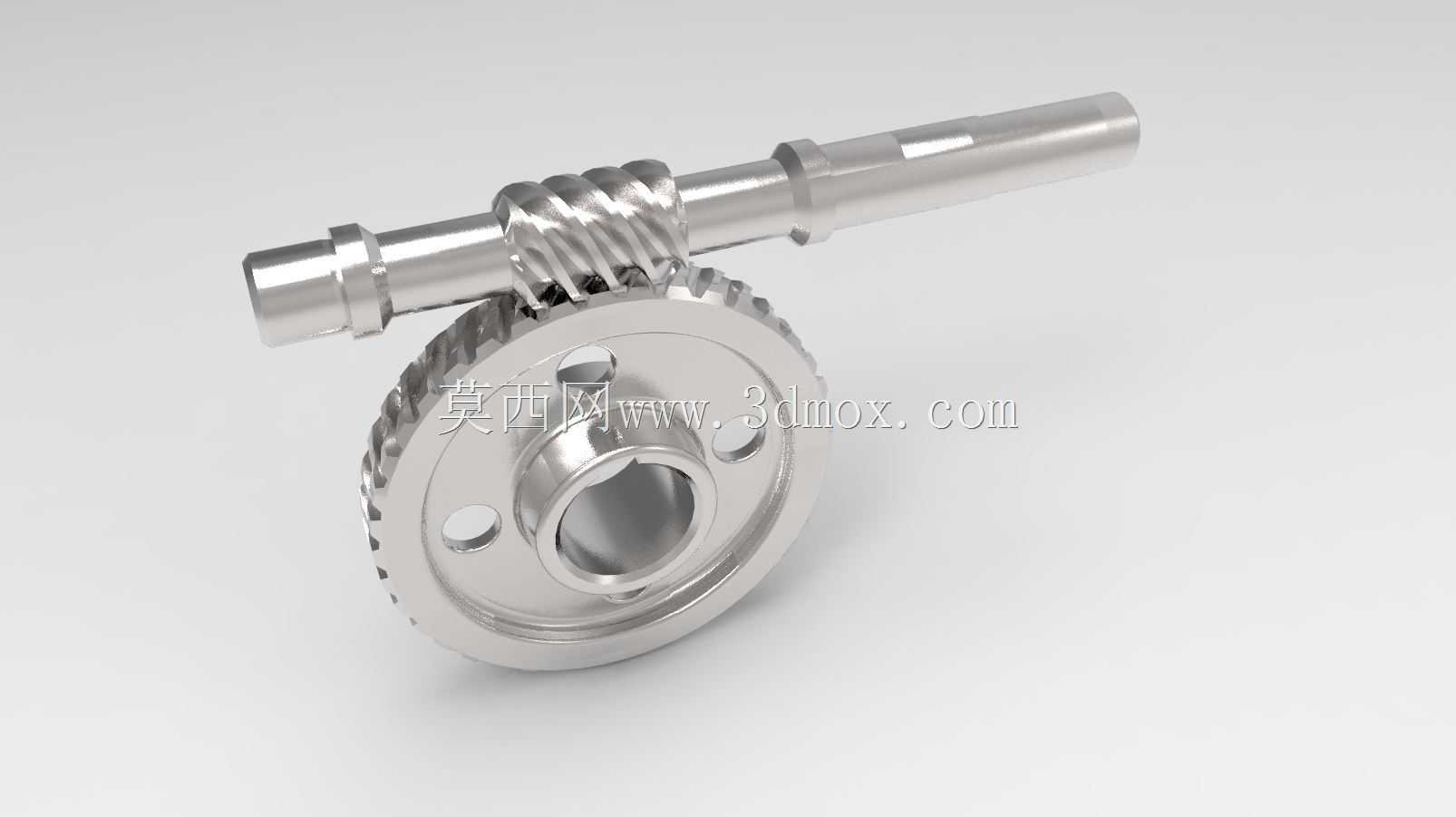

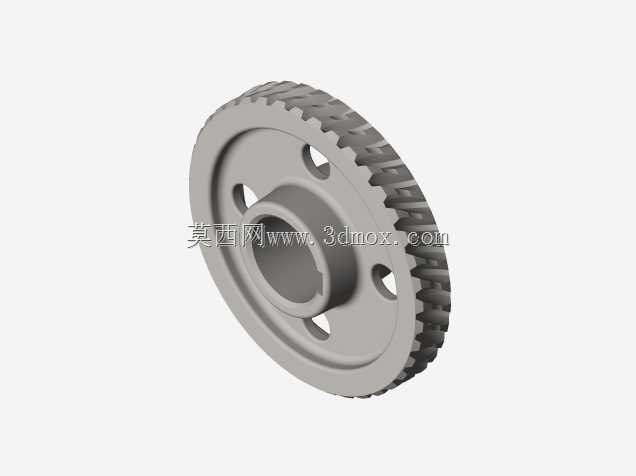

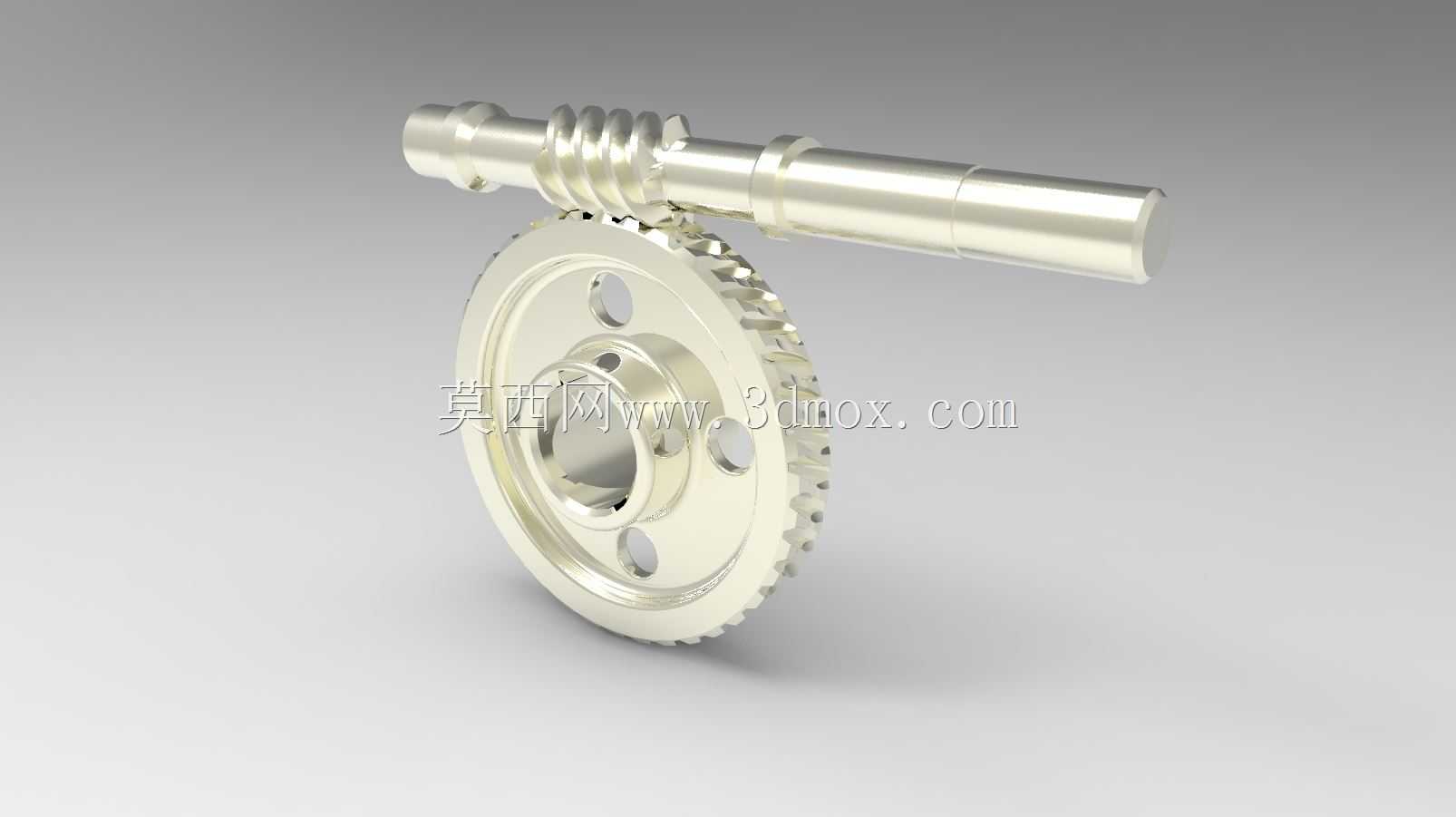

这套蜗杆蜗轮传动组件是交错轴动力传递场景中的核心机械部件，主要应用于需要大传动比、低运行噪音、反向自锁需求的工业传动链路中，常见于自动化输送设备的减速单元、小型机床的进给传动机构、起重设备的安全自锁传动段、精密仪器的角度调节机构等场景，能够在空间交错的两轴之间完成动力与运动的平稳传递，适配输入轴与输出轴垂直交错的安装布局，可在紧凑的安装空间内实现大减速比的动力转换，替代多级直齿轮减速结构，有效缩减传动系统的整体占用空间。从功能特性来看，该组件采用阿基米德蜗杆齿形设计，蜗杆与蜗轮的齿面经过啮合曲率匹配优化，传动过程中多齿同时参与啮合，齿面接触应力分布均匀，相比普通直齿轮传动具备更强的承载能力，运行过程中啮合冲击小、传动噪音低，同时依托蜗杆导程角小于啮合齿面当量摩擦角的结构特性，可实现反向自锁，即仅能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，能够在起重、升降类设备中起到安全防护作用，避免负载下坠引发的安全事故。在设计思路上，该组件优先匹配通用工业场景的安装兼容性，蜗杆轴采用阶梯轴结构，两端预留适配标准滚动轴承的轴颈安装位，轴端设置平键安装槽用于连接动力输入部件，轴身的蜗杆齿段经过同轴度公差优化，保证高速转动时的动平衡性能；蜗轮采用辐板式结构，在保证轮体结构强度的前提下尽可能降低自身重量，轮心设置通孔与键槽用于连接输出轴，辐板上开设的减重孔同时可作为安装对位的工艺孔，蜗轮齿圈采用与蜗杆材质硬度匹配的耐磨材料设计，减少长期啮合过程中的齿面磨损，延长组件的整体使用寿命。从安装边界来看，蜗杆轴的轴颈直径、轴段长度均按照通用深沟球轴承的安装尺寸设计，可直接适配标准轴承座的安装孔位，蜗轮的轮毂长度、中心孔直径匹配常规输出轴的安装公差，组件啮合时的中心距严格按照标准模数系列设计，安装时仅需保证两轴的垂直交错精度与中心距公差，即可实现顺畅啮合，无需额外定制特殊安装基座，能够快速集成到各类现有传动系统中，替换老旧损坏的同规格蜗杆蜗轮组件，也可作为全新传动系统的核心减速部件，搭配电机、轴承座、输出轴等标准件快速组装成完整的减速传动单元，满足不同设备的动力传递与减速需求。
