精密蜗轮蜗杆传动部件结构设计

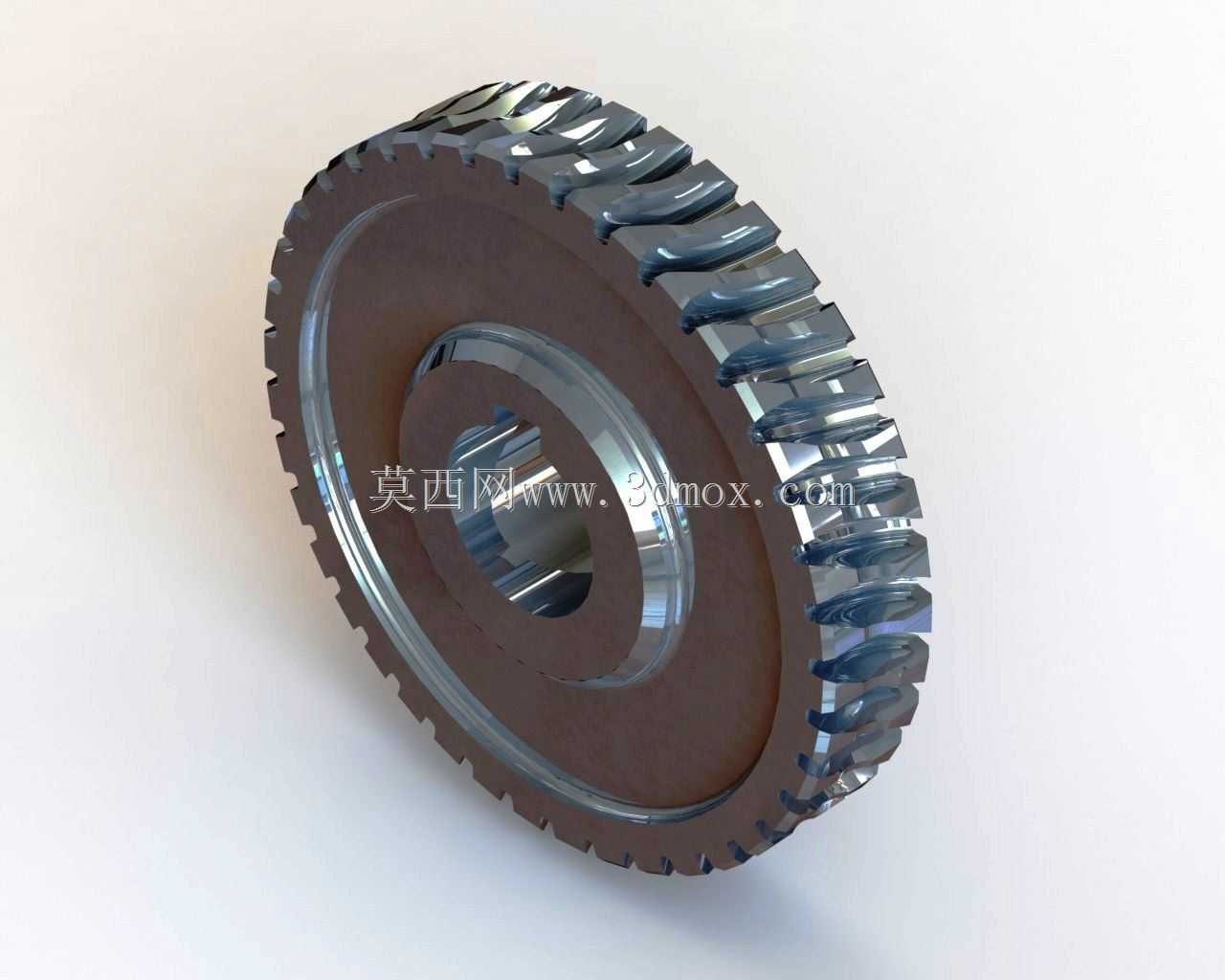

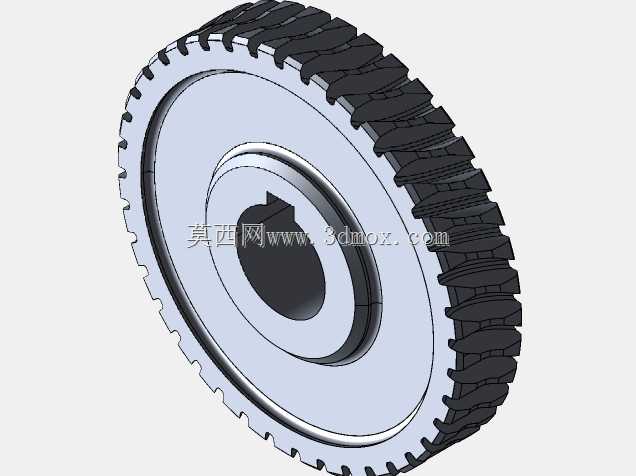

这款蜗轮部件是机械传动系统中的核心啮合零件，主要应用于需要大传动比、低运行噪音、高传动平稳性的动力传递场景，常见于中小型减速装置、精密进给机构、自动化生产线传动单元以及轻工设备的动力换向结构中，能够在交错轴之间实现稳定的回转运动传递，适配垂直交错的轴系布局，在空间受限的传动舱体内可有效缩减传动链路的整体占用空间。

从实际用途来看，该蜗轮可与对应参数的蜗杆配合组成蜗轮蜗杆副，在传动过程中实现较大范围的减速增扭效果，相比普通圆柱齿轮传动，它的单级传动比更大，同时具备反向自锁的特性，能够在起重类、输送类设备中避免负载逆转带来的安全风险，运行时啮合齿面为线接触形式，承载能力远高于同等尺寸的交错轴斜齿轮，适合中低速、重载的持续传动工况。

在功能特性上，该蜗轮的齿形经过精密修形处理，齿面沿齿宽方向呈适配蜗杆螺旋升角的弧形曲面，啮合过程中多齿同时参与接触，传动冲击小、噪音低，齿部与轮毂采用差异化的材质设计思路，齿圈部分选用耐磨性能优异的铜合金材质，降低啮合摩擦损耗，延长部件使用寿命，轮毂部分采用高强度结构钢材质，保障轴孔连接的结构强度，兼顾耐磨性能与整体结构刚性。中心的花键轴孔设计可实现与传动轴的无间隙周向固定，传递扭矩时受力均匀，避免键连接带来的应力集中问题，轮毂端面的定位台阶可实现装配时的轴向快速定位，降低安装调试的难度。

从设计思路来看，这款蜗轮的参数匹配模数3的蜗杆设计，齿部齿数为40齿，设计过程中严格遵循蜗轮蜗杆啮合的几何干涉校验规则，对齿顶圆、齿根圆以及齿面螺旋角进行精准匹配，确保啮合时齿面接触区域处于齿高中部的合理位置，避免边缘接触带来的异常磨损。整体外形为圆盘式结构，最大外圆尺寸适配常规减速箱的内腔安装边界，轮毂的轴向伸出长度可匹配对应轴承的安装宽度，轴孔的花键参数适配通用标准花键轴，无需额外定制连接件即可完成装配，齿圈与轮毂的连接采用过盈配合加辅助定位的结构，保障大扭矩传递下齿圈不会发生相对滑移。在安装边界上，该蜗轮的轴向总厚度适配常规减速箱的轴系间距要求，外圆与箱体内壁预留足够的安全间隙，无需对箱体进行额外改造即可替换同参数的老旧蜗轮部件，适配性较强。
