正交锥齿轮传动减速机构

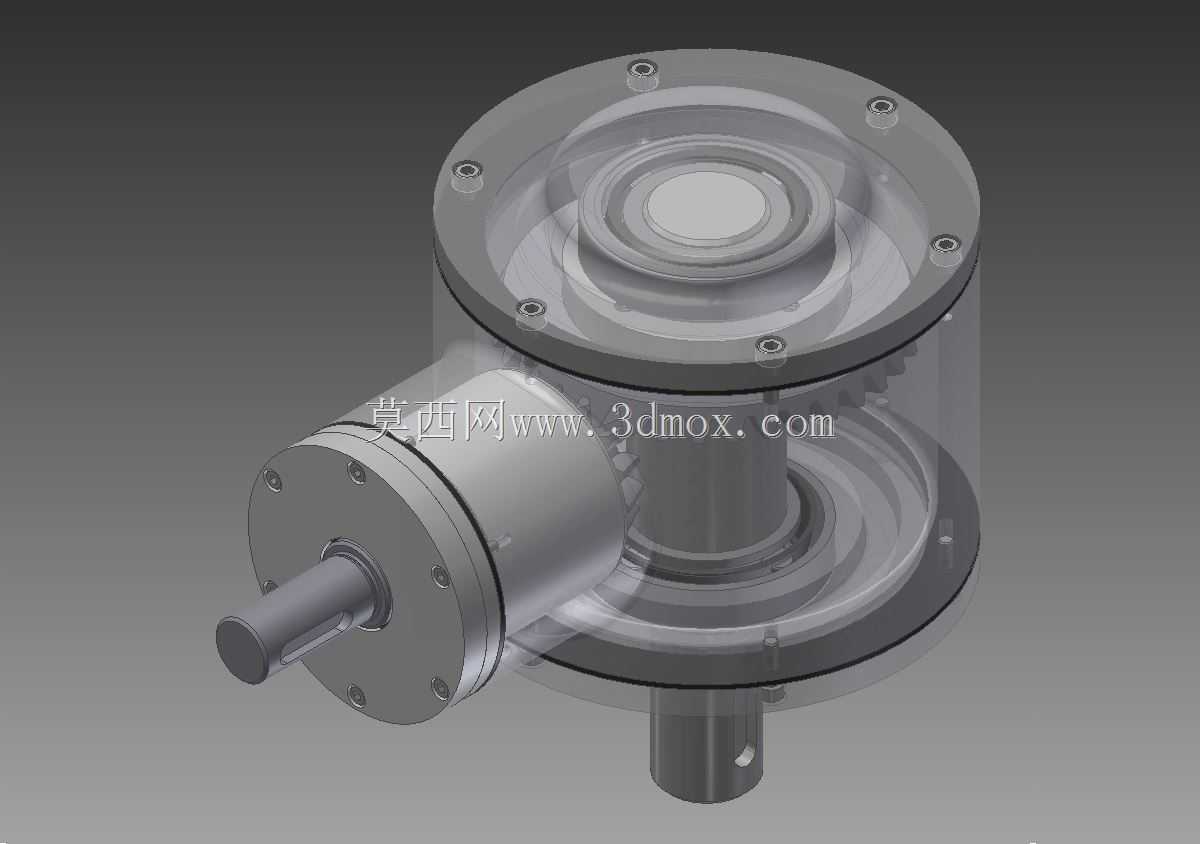

这款正交布置的锥齿轮传动机构，主要应用于需要实现相交轴动力传递与转速匹配的工业场景中，常见于轻工输送设备、小型自动化生产线、食品包装机械的动力输出端，能够将水平输入的动力转换为垂直方向输出，适配安装空间受限、动力输入输出轴需要呈90度交错排布的设备布局需求。该机构核心功能是通过锥齿轮的啮合传动，完成转速的适配调整与扭矩的放大传递，输入端连接驱动电机输出轴，输出端可对接负载辊筒、转盘或者执行组件，保障动力传递过程的平稳性，降低传动过程中的冲击与噪音。在设计层面，这款传动机构采用封闭箱体式结构，将啮合的锥齿轮副完全容纳在箱体内部，既可以储存润滑脂为齿轮啮合面提供持续润滑，减少齿面磨损，也能隔绝外部粉尘、碎屑进入啮合区域，延长齿轮副的使用寿命。箱体采用分体式法兰连接结构，上下端盖与侧端输入座通过紧固件锁紧，既保证了箱体的整体刚性，也方便后期拆解维护、检查齿轮啮合间隙或者补充润滑介质。输入轴与输出轴均伸出箱体外部，轴端预留标准轴径与键槽结构，能够直接与配套的联轴器、带轮或者负载部件对接，无需额外做轴头改造。从安装边界来看，该机构整体呈T型正交布局，主体圆筒结构的外径适配常规小型设备的安装空位，输入轴与输出轴的伸出长度经过优化，既保证了外接部件的安装空间，也不会因为轴伸过长导致运行时出现轴端挠曲变形。箱体上的安装法兰预留了均匀分布的紧固孔位，可直接通过螺栓固定在设备的安装基板上，安装时仅需要保证输入轴与驱动轴的同轴度、输出轴与负载轴的同轴度，调整好锥齿轮的啮合侧隙即可投入使用，适配性较强。齿轮副采用等模数锥齿设计，啮合重合度高，传动过程中齿面受力均匀，能够承受持续的额定扭矩负载，运行过程中传动比稳定，不会出现打滑或者传动比波动的问题，可保障设备运行的转速一致性。
