双作用叶片泵结构拆解设计方案

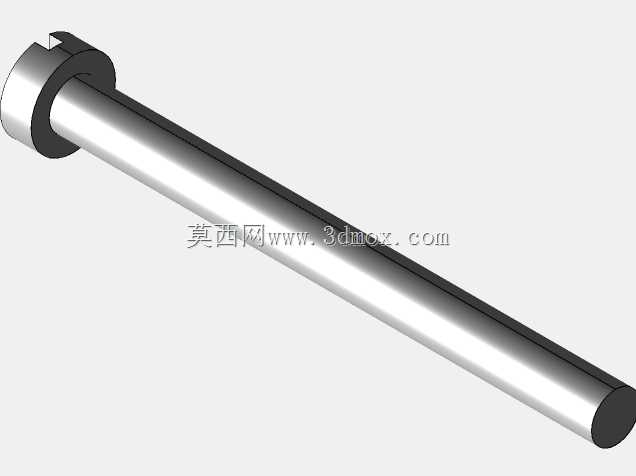

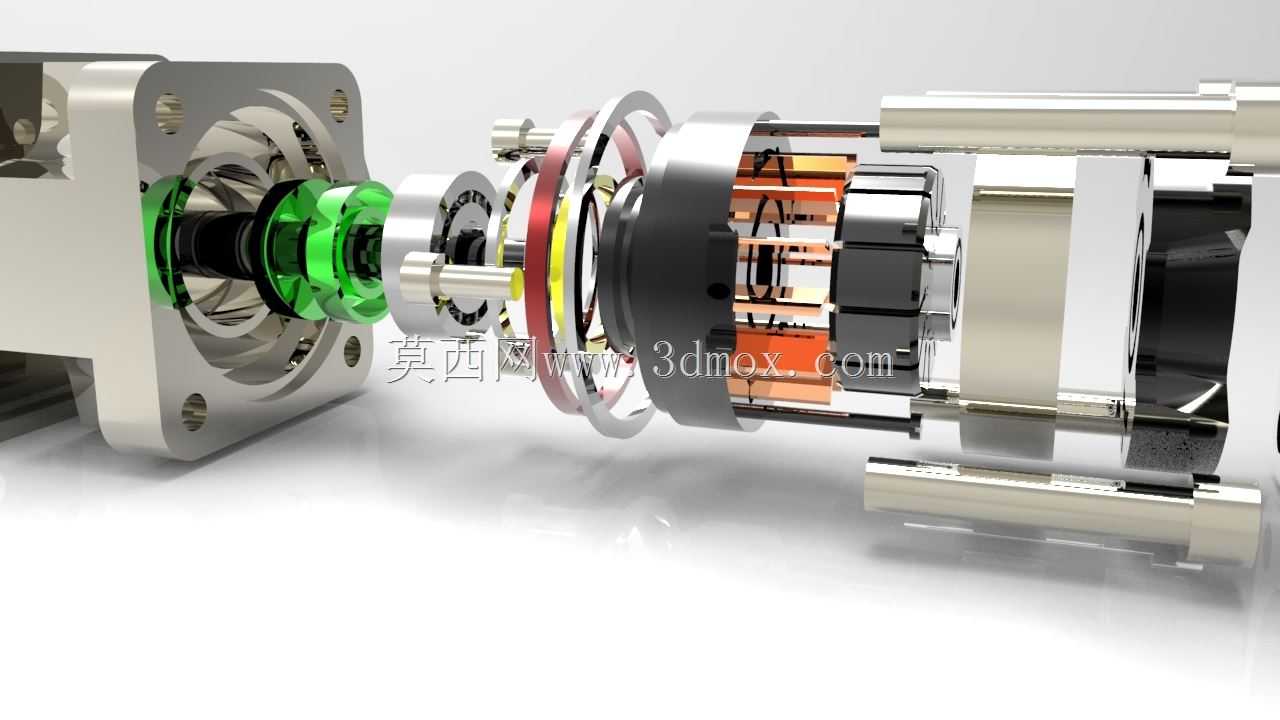

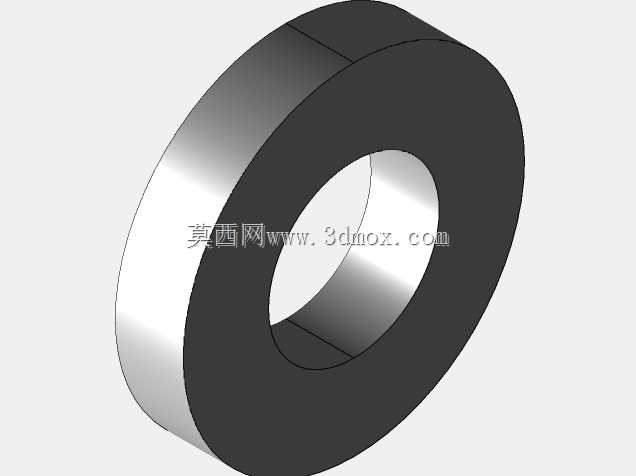

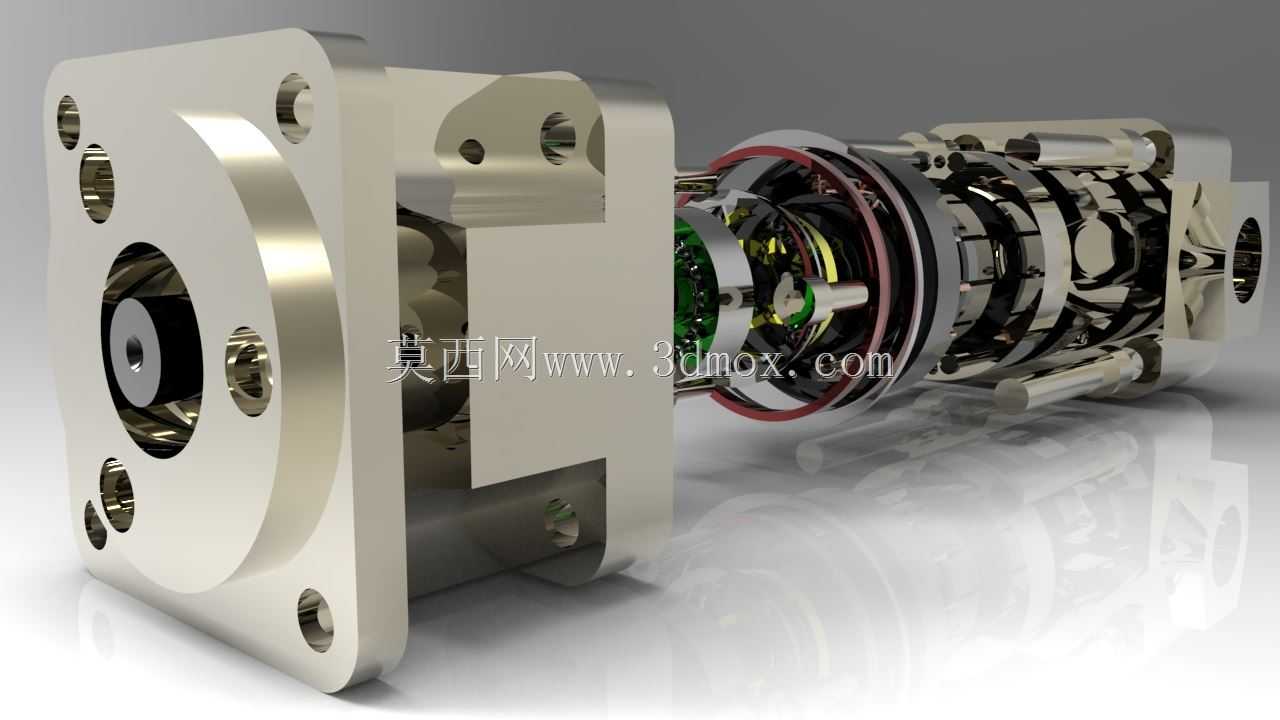

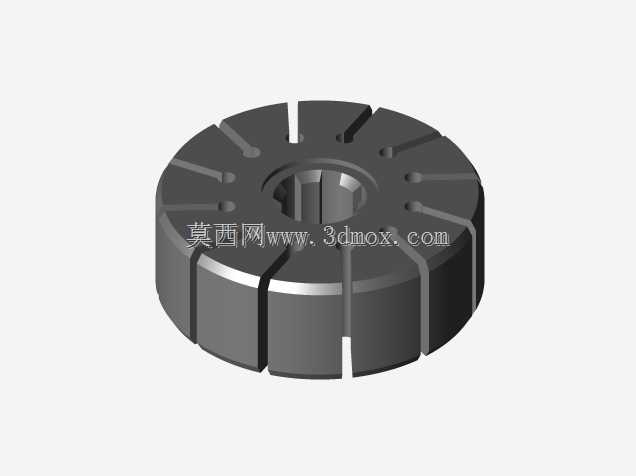

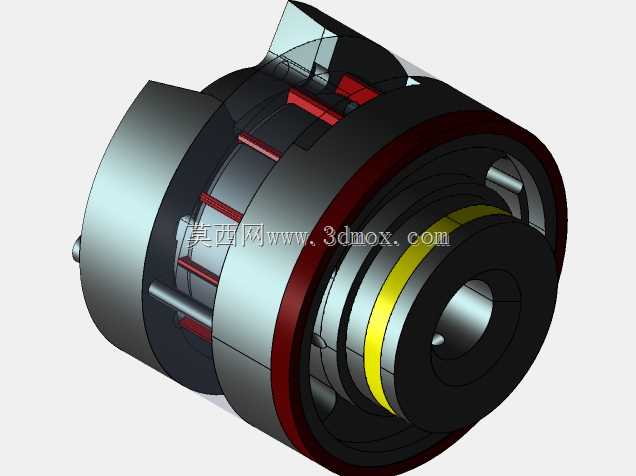

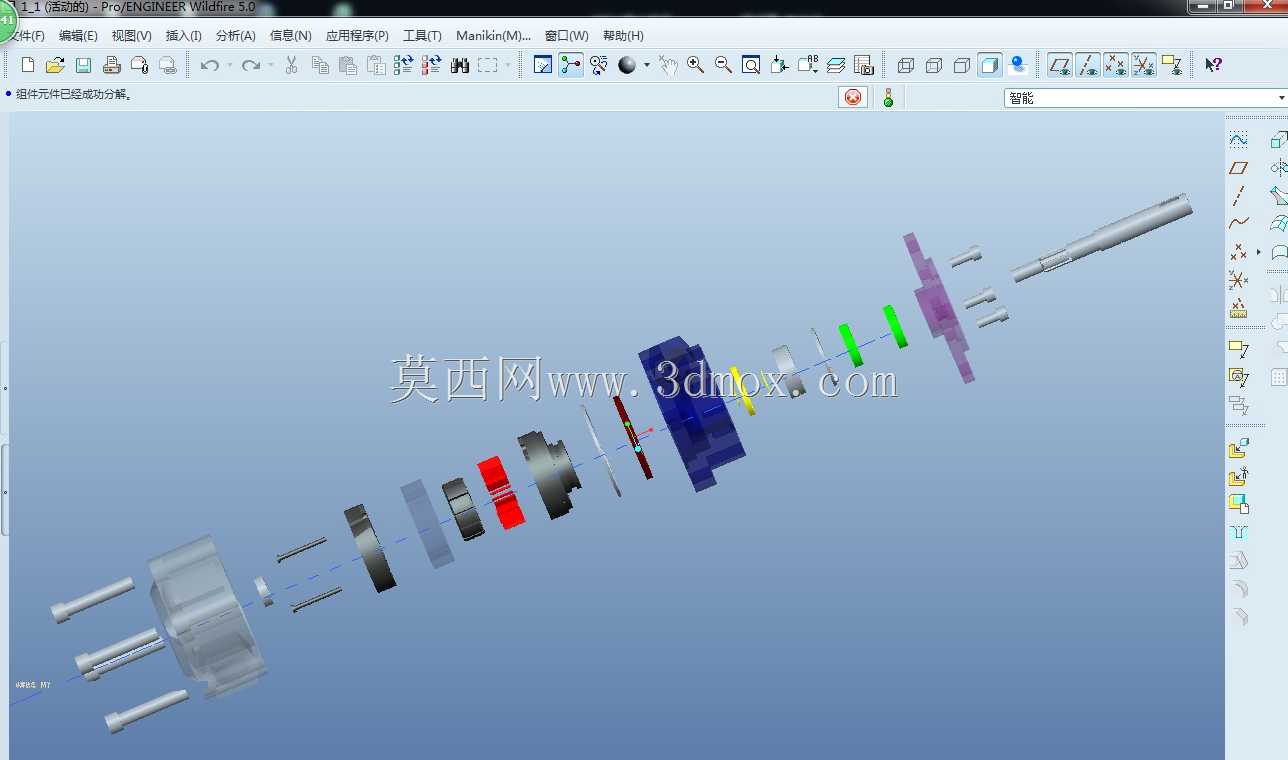

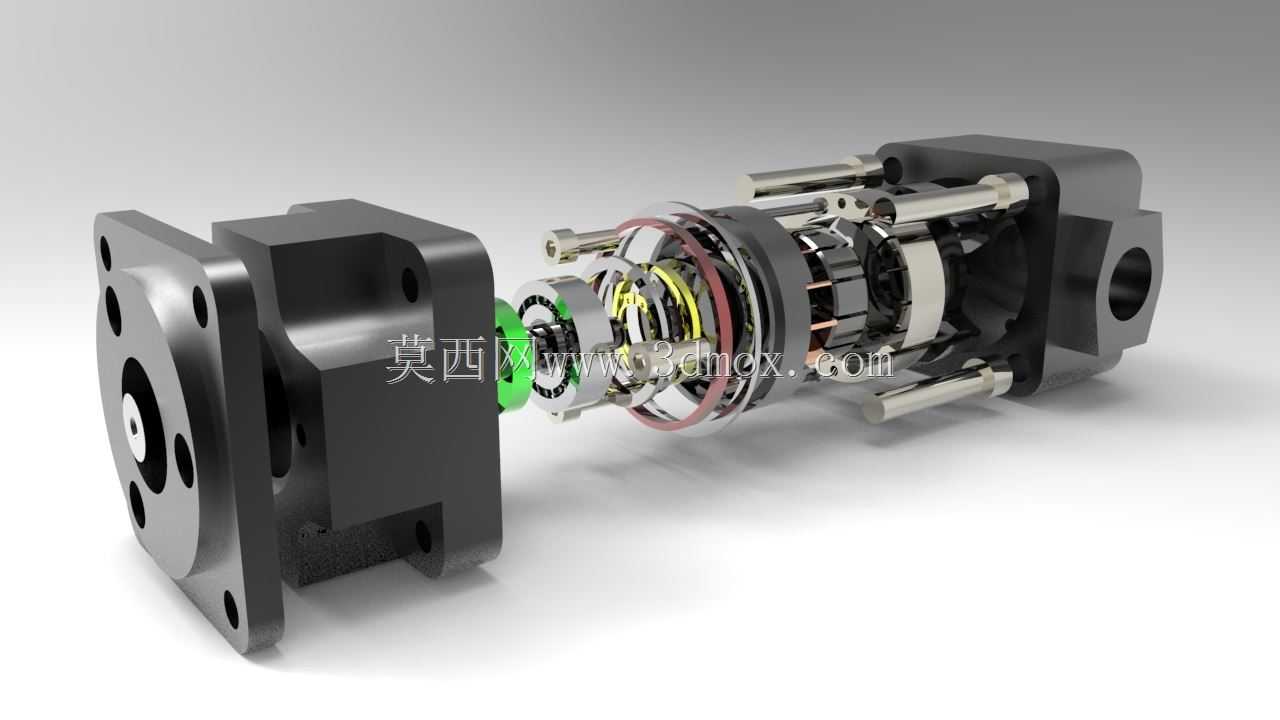

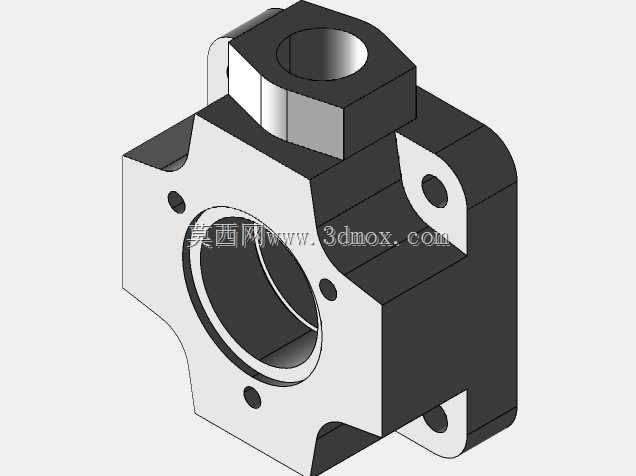

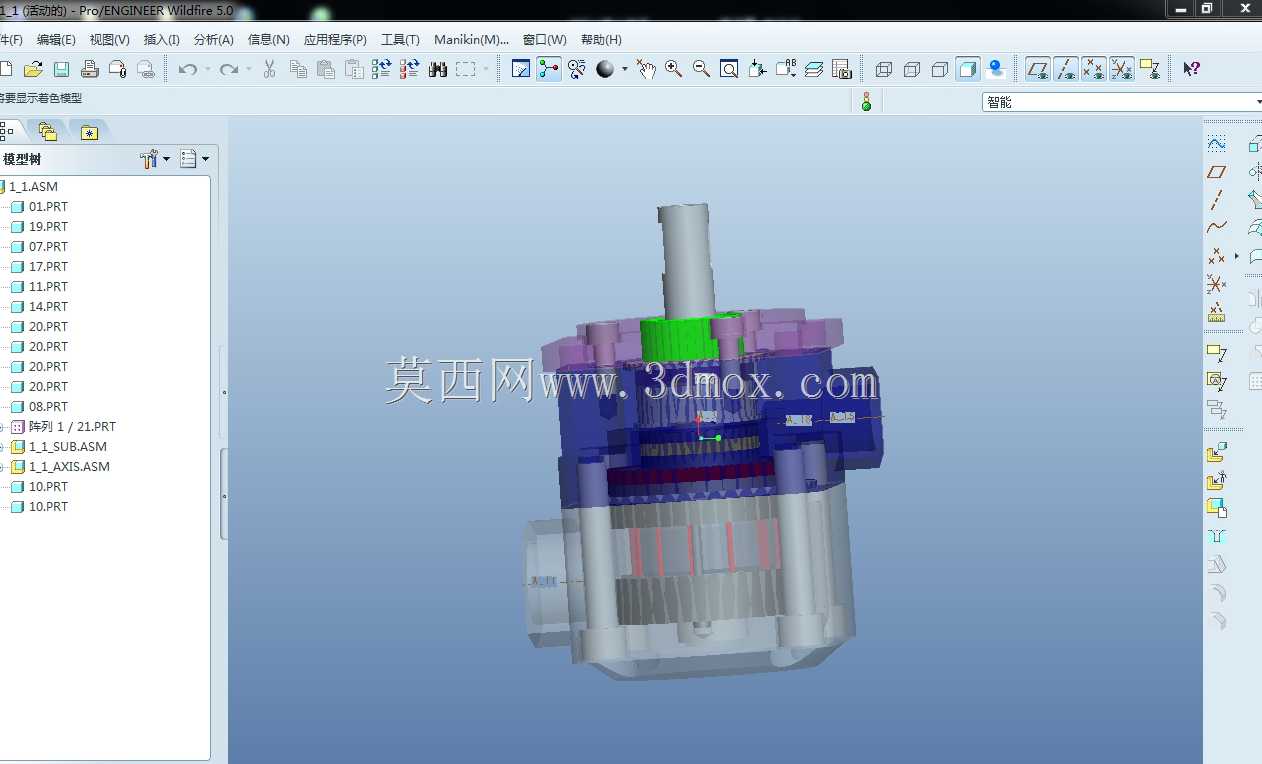

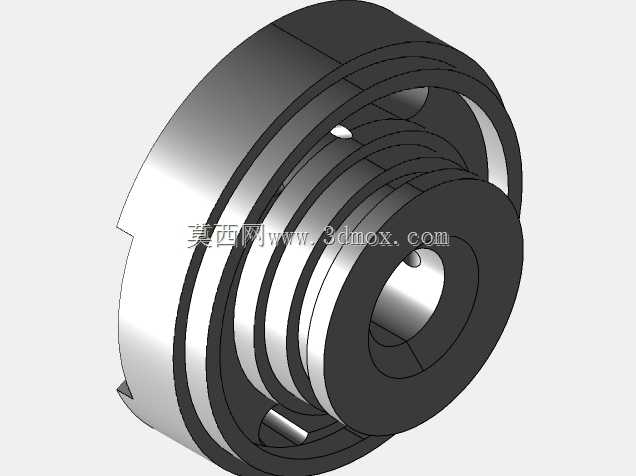

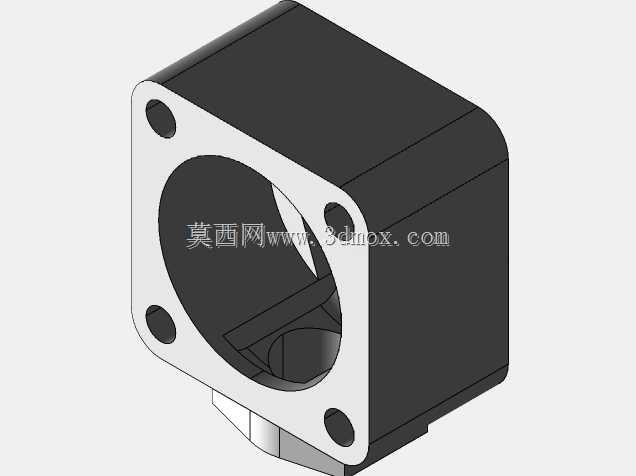

该模型呈现的是液压系统核心动力元件双作用叶片泵的完整结构，这类元件广泛应用于机床液压系统、工程机械液压回路、注塑机动力单元、冶金设备供油系统等场景，主要承担将机械能转化为液压油压力能的作用，为整套液压执行机构提供稳定压力的动力油源，是中低压液压传动场景中应用占比极高的动力元件。从实际用途来看，这款双作用叶片泵相较于单作用叶片泵，拥有流量脉动小、运行噪声低、径向受力平衡、使用寿命更长的优势，适配对液压输出稳定性要求较高的工况，比如精密机床的进给驱动回路、自动化生产线的夹紧动力单元，都能依靠它输出平稳无冲击的压力油，保障执行机构动作精度。从产品功能特性来看，该结构依靠转子、叶片、定子、配油盘、泵壳等核心零件配合实现吸排油动作：转子带动叶片在定子内槽做往复运动时，相邻叶片间的密闭容腔会随定子内曲面的半径变化完成容积改变，容腔增大时形成真空完成吸油，容腔减小时挤压油液完成压油，转子每旋转一周即可完成两次吸排油动作，两个对称布置的吸排油区可抵消转子受到的径向液压作用力，大幅降低轴承负载，延长元件整体服役周期。从设计思路来看，整套结构围绕密封容腔的可靠形成、容积变化的平稳过渡、内泄漏的有效控制三个核心方向展开：定子内曲面采用过渡曲线设计，避免叶片运动时出现刚性冲击；叶片在槽内的配合间隙经过合理匹配，既保证叶片可灵活往复滑动，又能将间隙泄漏控制在允许范围内；配油盘的封油区角度匹配叶片间距，避免吸排油腔连通出现压力卸荷，同时配油盘端面与转子、叶片端面的贴合设计，可通过压力油的压紧作用自动补偿端面磨损带来的间隙增大，长期运行仍能保持较高容积效率。从安装边界与尺寸适配来看，该泵采用方形法兰安装结构，法兰端预留的安装孔位可直接匹配标准液压站的安装面板，输入轴采用标准轴径设计，可直接与通用Y系列电机或伺服电机输出轴通过联轴器连接，进出油口采用标准液压螺纹接口，可直接对接常规通径的液压油管，整体径向尺寸紧凑，轴向安装长度较短，在液压站内部布置时不会占用过多安装空间，适配集成化液压动力单元的布局需求。
