常规游梁式采油光束抽油机结构模型

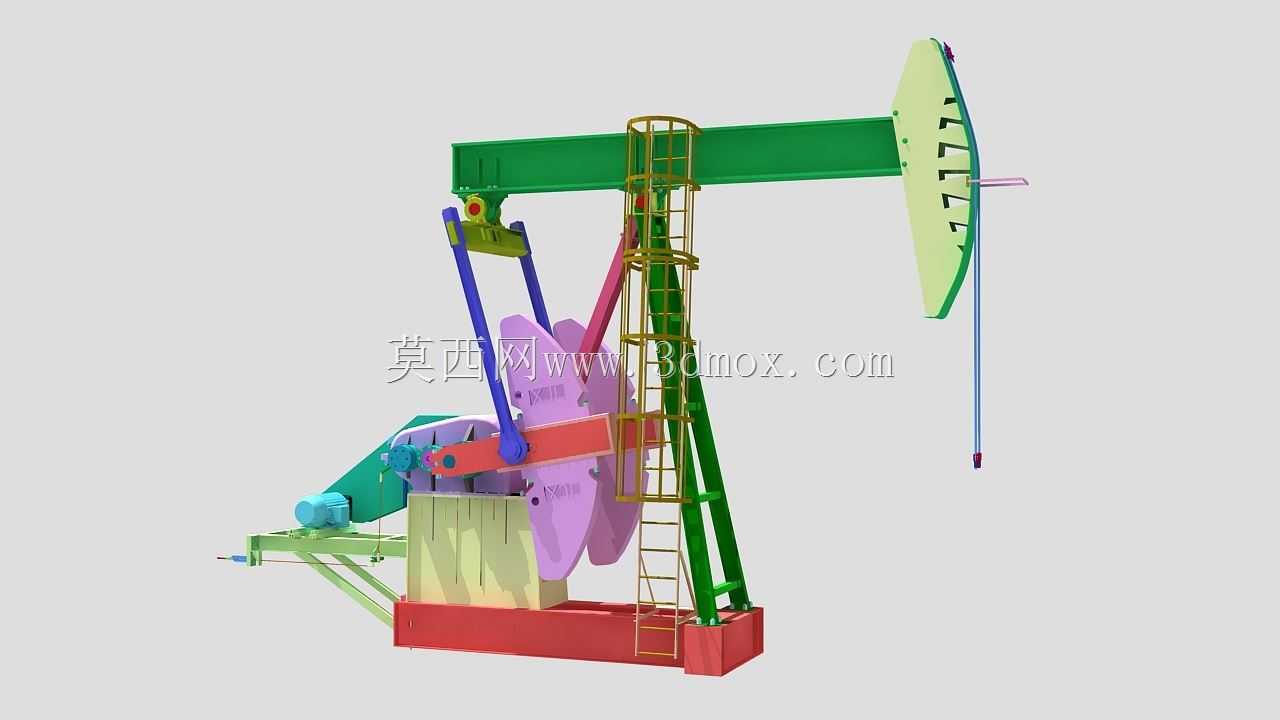

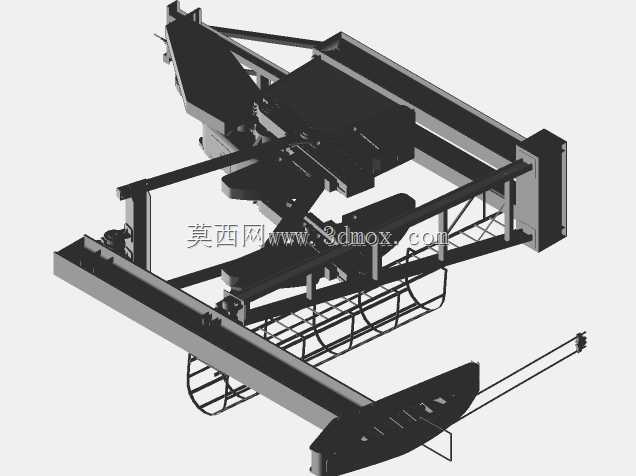

该模型还原的是陆上油田开采场景中最常见的游梁式抽油设备，也就是业内俗称的“磕头机”，这类设备是陆上石油开采的核心地面举升装置，广泛应用于常规陆相沉积油田的生产井场，承担着将井下数百米到数千米地层中的原油举升到地面的核心功能，是油田生产环节占比最高的地面采油设备，适配绝大多数自喷能力不足的油井生产需求，可在野外露天环境下长期连续不间断运行，适应戈壁、平原、黄土塬等多种油田地貌的作业环境。从功能特性来看，该设备通过四连杆机构将减速箱输出的旋转运动转化为游梁端部的往复上下摆动，带动抽油杆柱做上下往复运动，进而带动井下抽油泵完成吸油、排油的循环作业，整套传动结构可靠性极强，日常维护成本低，对野外复杂工况的耐受能力远高于其他新型采油设备，是经过数十年油田生产验证的成熟采油装备。从设计思路层面，模型完整还原了设备的核心传动逻辑：底部是焊接成型的箱型底座，作为整套设备的安装承载基础，安装时需要与现场预制的混凝土基础通过地脚螺栓牢固连接，抵消设备运行过程中产生的交变载荷与振动；底座上方依次布置动力驱动单元、减速箱体、曲柄平衡块、连杆支撑结构、游梁支撑支架、游梁主体、驴头悬绳结构，同时附带了供日常检修攀爬的直梯与操作平台，完全符合现场设备的安全设计规范。在外形尺寸与安装边界上，这类常规机型的整体安装长度通常在八米到十二米区间，游梁最大摆动高度可达七米到九米，安装时需要预留足够的侧向摆动空间与前端驴头上下运动的安全距离，设备底座的安装平面需要保证足够的水平度，避免长期运行过程中出现结构偏磨、支架受力不均的问题；模型中不同功能部件采用差异化色彩区分，清晰呈现了动力传递路径与各部件的装配关系，曲柄部位的平衡块设计可有效抵消抽油杆上下运行过程中的载荷差，降低电机运行的功率波动，提升整套设备的运行能效，支撑支架采用桁架式焊接结构，在保证结构强度的同时尽可能降低设备自重，减少基础承载负荷，驴头的弧面设计可保证悬绳在上下运动过程中始终与井口中心对正，避免抽油杆出现偏磨问题，延长井下管柱的使用寿命。
