蜗轮蜗杆传动减速箱体结构设计

这款蜗轮蜗杆传动结构是机械传动系统中常用的减速换向部件，核心作用是在交错轴之间传递运动与动力，通常两轴交错角为90度，广泛应用在输送设备、食品包装机械、小型自动化生产线、起重辅助机构以及仪表传动装置中，能够在紧凑的空间内实现大传动比的动力输出，相比平行轴齿轮传动，同等传动比下结构体积更小，运行过程中啮合平稳、噪音极低，还具备一定的反向自锁特性，可避免负载端反向拖动动力端，提升设备运行的安全性。

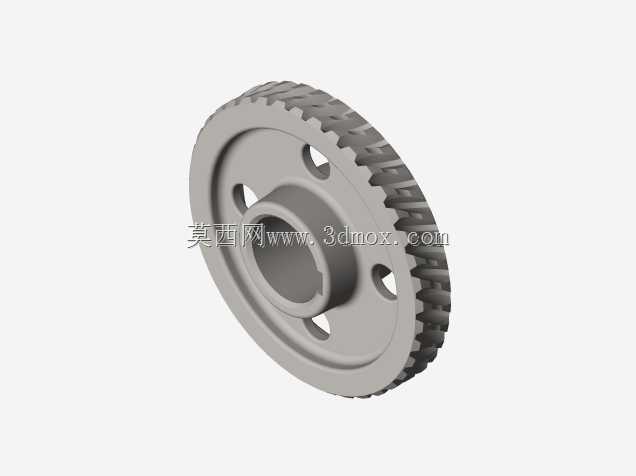

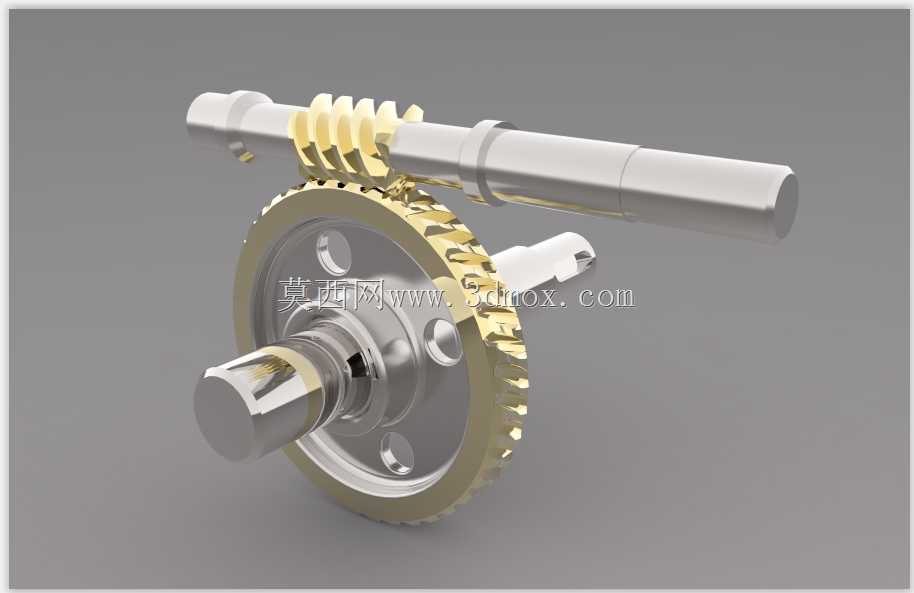

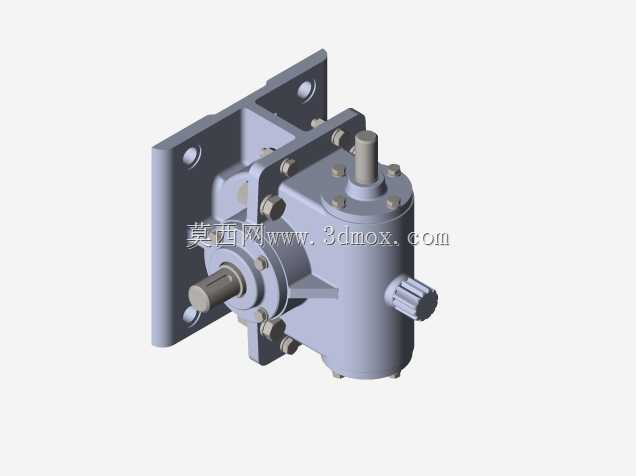

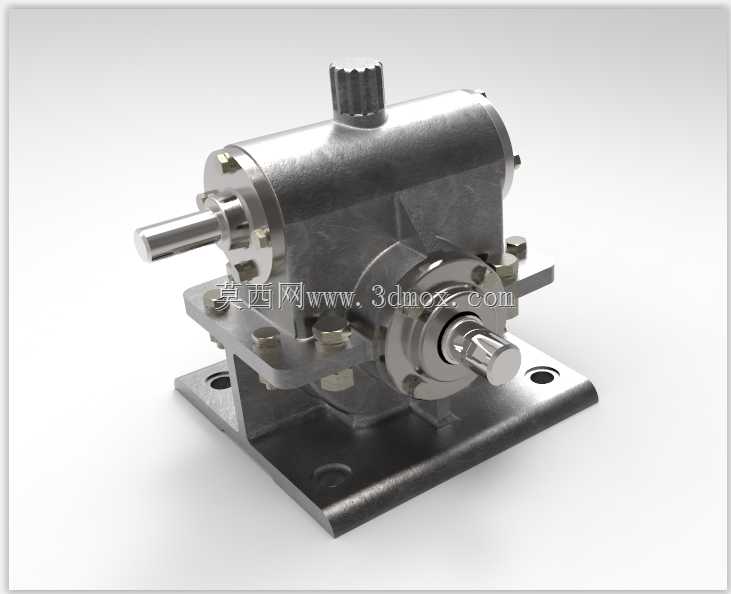

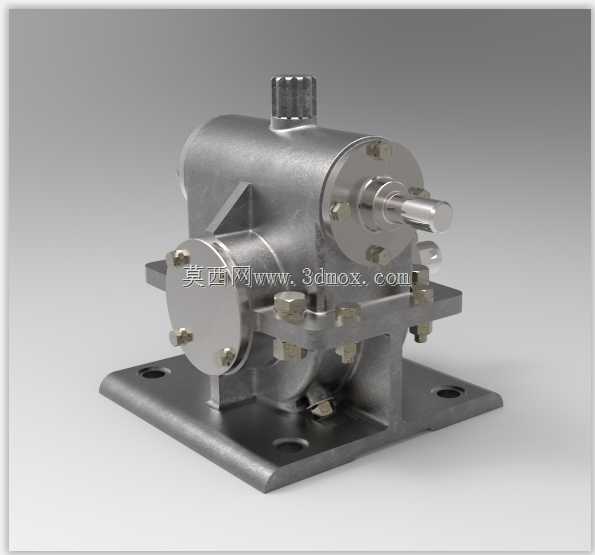

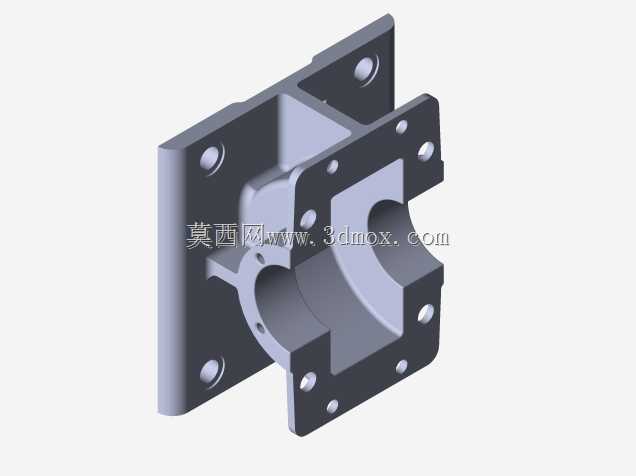

从结构设计来看，整体采用封闭式铸铁箱体作为承载基体，底部设置带安装孔的方形安装底座，四个安装孔位对称分布，可通过螺栓直接固定在设备安装基面，安装边界规整，底座与箱体主体采用加强筋过渡连接，能够承受传动过程中产生的径向与轴向载荷，避免箱体受力变形影响啮合精度。箱体内部预留了充足的蜗轮蜗杆安装腔，同时兼顾润滑油存储空间，可保证啮合齿面长期处于油浴润滑状态，降低齿面磨损，延长部件使用寿命。箱体两侧及端面设置了端盖安装位，通过螺栓固定密封端盖，既可以对内部的传动轴起到支撑定位作用，也能防止润滑油渗漏、外界粉尘杂质进入传动腔，适配多粉尘、有少量飞溅的工业车间使用场景。

输入轴与输出轴采用垂直交错布局，输入轴端预留了联轴器连接位，可直接匹配伺服电机、普通异步电机等动力源，输出轴端可通过联轴器、链轮或者齿轮连接负载端，动力传递路径短，传动效率稳定。箱体外部的连接螺栓全部采用内六角圆柱头螺栓，外露部分平整无突出棱角，既方便装配时的紧固操作，也能避免运行过程中剐蹭周边管线或者操作人员。整体外形轮廓方正，没有多余的突出结构，在设备内部安装时能够最大化利用安装空间，适配各类对安装尺寸有紧凑要求的中小型机械设备，在低速重载的传动场景下能够稳定输出扭矩，减少动力传递过程中的损耗，同时反向自锁特性可在升降类设备中起到安全防护作用，避免负载下坠引发安全事故。
