扫描隧道显微镜用超高压真空腔体结构

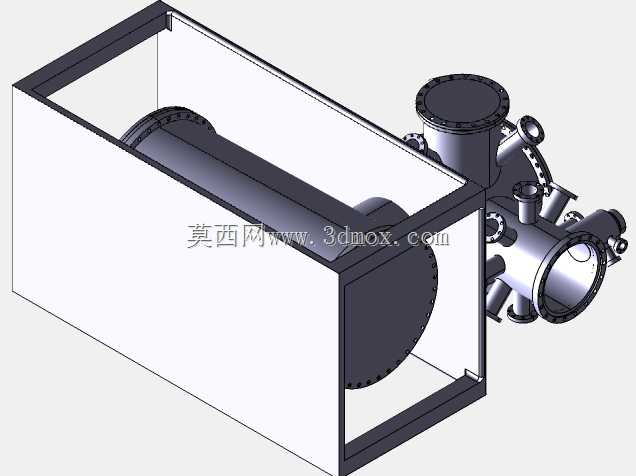

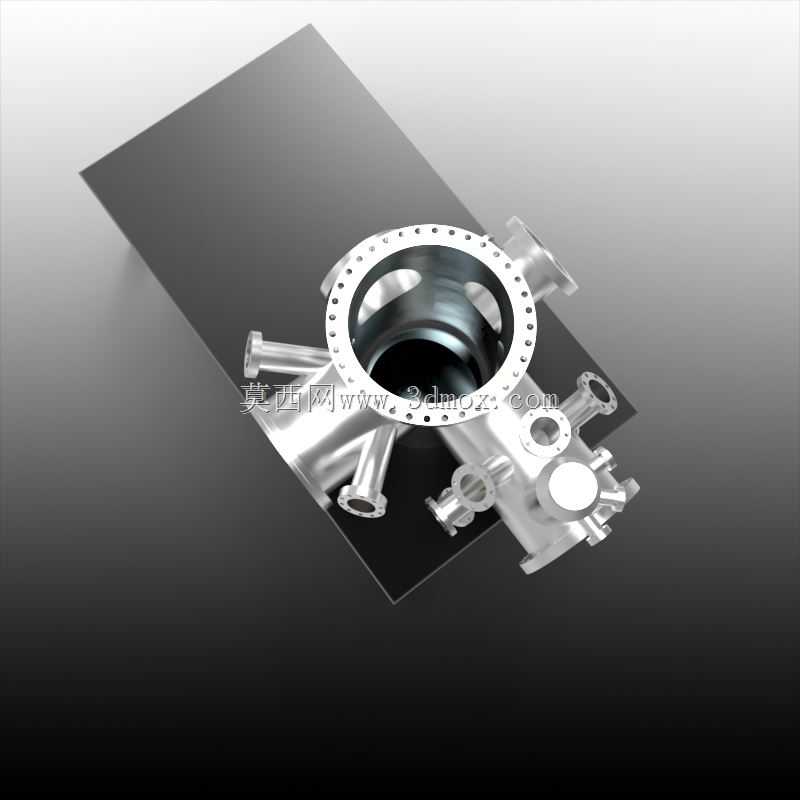

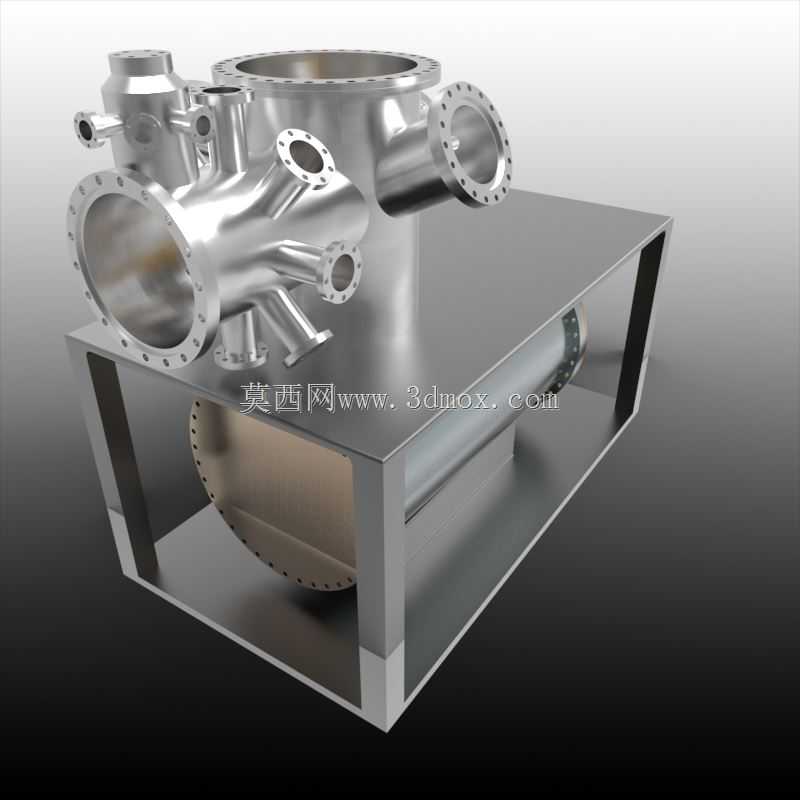

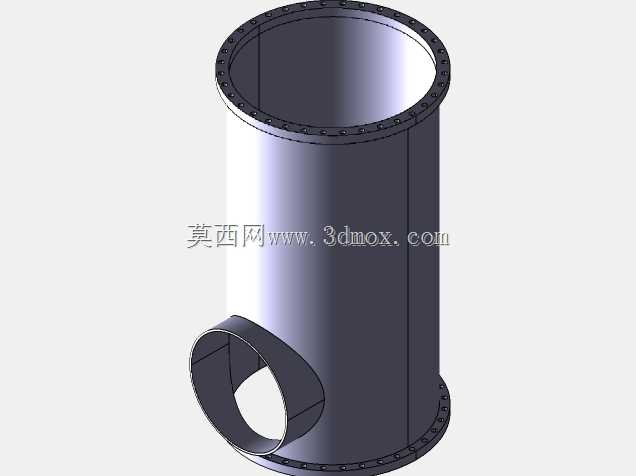

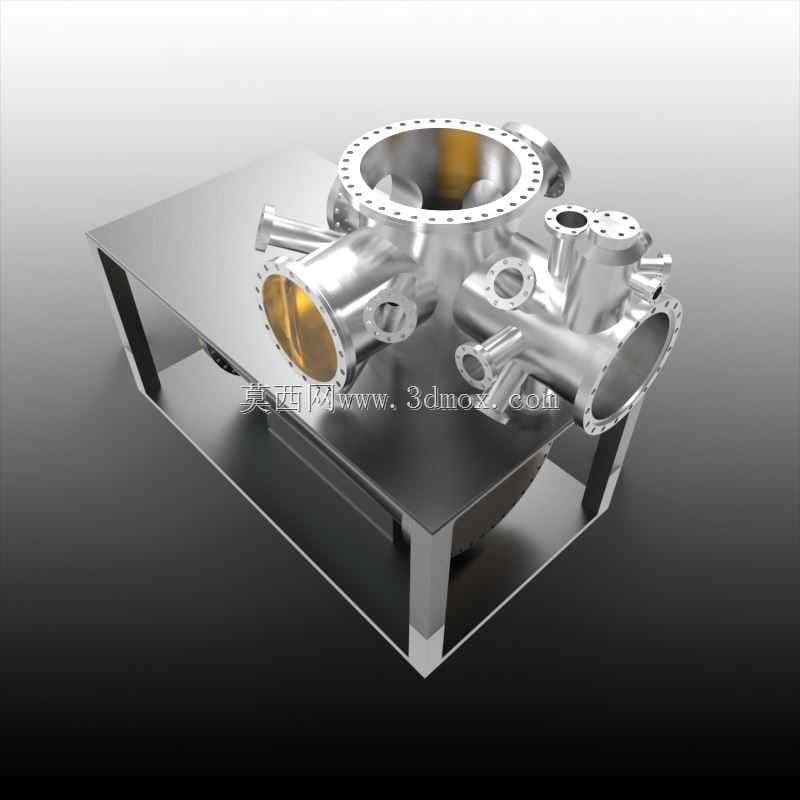

该超高压腔体是面向扫描隧道显微镜观测场景开发的核心承压部件，主要应用于表面物理、材料科学等领域的超高真空实验环境搭建，为原子级分辨率的样品观测提供稳定的密闭压力空间，隔绝外界大气、杂质振动等干扰因素，保障探针与样品间的隧穿环境稳定可控。从实际用途来看，该腔体作为扫描隧道显微镜的核心容纳结构，需要承载内部高真空度环境带来的内外压差，同时为样品传输、探针调节、信号馈入、真空抽气、观测窗口等功能模块提供安装接口，是整套显微观测系统的结构承载基础。在功能特性设计上，腔体主体采用一体化金属成型思路，整体为立式主腔搭配侧向多接口的布局，主腔顶部设置大口径法兰开口，用于样品台、探针调节机构的装入与维护，侧向分布多个不同通径的法兰接口，分别对应真空抽气机组连接、电离规等真空测量元件安装、样品传递杆接入、电学信号馈通法兰安装、观察窗固定等功能，每个接口的法兰密封面均采用标准CF刀口密封结构，可满足超高真空环境下的长期密封要求，避免微泄漏影响腔体内真空度。主腔下方配套框架式支撑底座，底座采用方管焊接成型的框架结构，既能够承托主腔的整体重量，也预留了下部卧式辅助腔体的安装空间，下部辅助腔体可用于样品预处理、真空缓存等功能，与主腔通过闸板阀实现连通或隔离，满足实验流程中不同压力区间的操作需求。设计过程中充分考虑了安装边界与尺寸适配，主腔的接口分布遵循实验台架的操作习惯，常用的操作接口布置在操作人员站立时可轻松触及的高度与方位，避免接口过于集中导致的管路、元件安装干涉，支撑底座的底部安装面保持水平度公差要求，可直接固定在光学隔振平台上，降低外界振动传递到腔体内部影响探针扫描稳定性。腔体的壁厚经过承压计算校核，在满足超高真空承压强度要求的前提下尽可能控制整体重量，避免过重的负载对隔振平台的隔振效率产生负面影响，各接口的法兰尺寸、位置度均匹配标准真空元件的安装尺寸，无需额外定制转接件即可完成配套元件的装配，降低整套系统的搭建难度。
