变幅返回引导轮结构设计方案

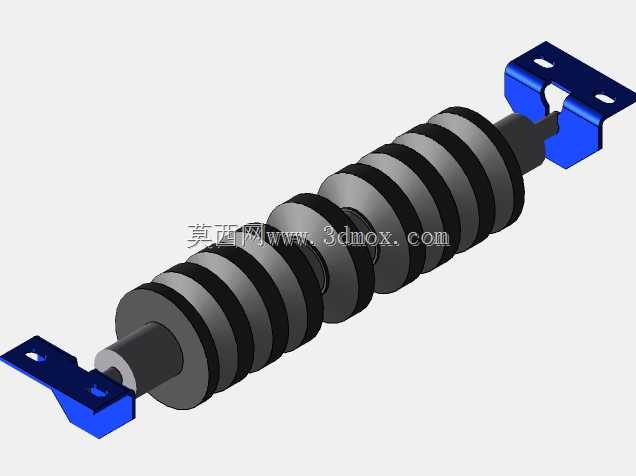

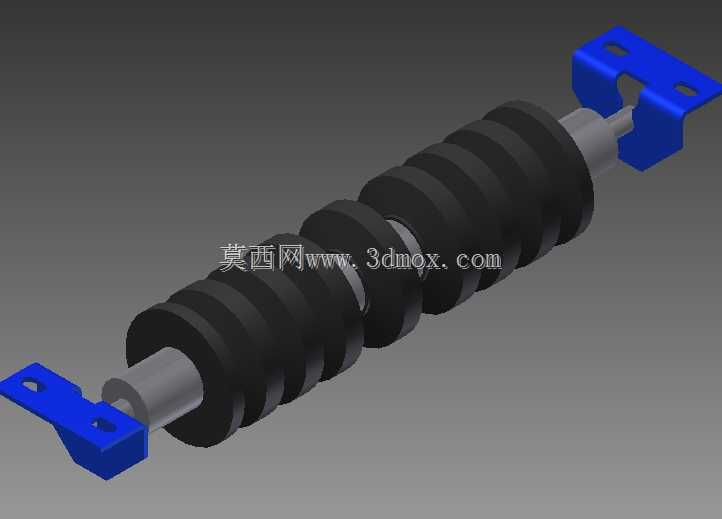

该变幅返回引导轮主要应用于履带式工程行走机构的上部回程段，承担履带变幅工况下的导向、张紧与回程承托功能，常见于起重机械、挖掘机械、履带式作业平台的行走系统中，是保障履带运行轨迹稳定、避免履带脱轨、降低行走过程抖动与磨损的核心导向部件。在实际作业场景中，履带设备在进行变幅动作时，上部履带的张紧度与运行角度会随臂架俯仰发生动态变化，该引导轮可随变幅行程自适应调整导向角度，始终贴合履带内侧滚道，将回程履带平顺引导至驱动轮与张紧轮的啮合区间，避免履带在变幅过程中出现松弛、跳齿、侧向偏移等问题，大幅提升复杂工况下行走系统的可靠性。从功能特性来看，该部件采用多槽式轮体结构，轮体表面的环形凹槽与履带链节的凸起结构精准匹配，可实现周向定位与侧向限位，两端的蓝色安装支架采用带安装孔的折弯式结构，既可以通过螺栓与车架主体实现刚性固定，也可预留调整间隙适配不同的安装张紧行程，中间的贯通轴采用阶梯轴设计，轮体与轴之间预留转动副间隙，可保障轮体随履带运动灵活转动，降低滑动摩擦带来的功率损耗与部件磨损。在设计思路上，该结构优先考虑了变幅工况下的受力均衡性，轮体采用多段等直径滚轮串联的布局，可将履带的压力均匀分散到多个接触段，避免局部应力集中导致的轮体变形，两端支架的安装孔采用长圆孔设计，可在安装时调整轮体的前后位置，实现履带张紧度的微调，适配不同磨损程度的履带使用需求，轮体外层采用耐磨材质设计，可承受长期与履带金属链节的摩擦接触，延长部件的更换周期。从外形尺寸与安装边界来看，该引导轮整体为长轴式布局，轮体总长度适配对应规格履带的宽度，两端支架的安装孔间距符合通用履带车架的安装尺寸标准，安装时仅需将支架贴合车架安装面，穿入固定螺栓即可完成装配，轮体的最大外径预留了足够的转动间隙，不会与周边的车架护板、变幅机构部件发生运动干涉，轴端的限位结构可避免轮体在运行过程中出现轴向窜动，保障导向精度始终处于稳定区间。
