惠特沃斯曲柄滑块快回传动机构

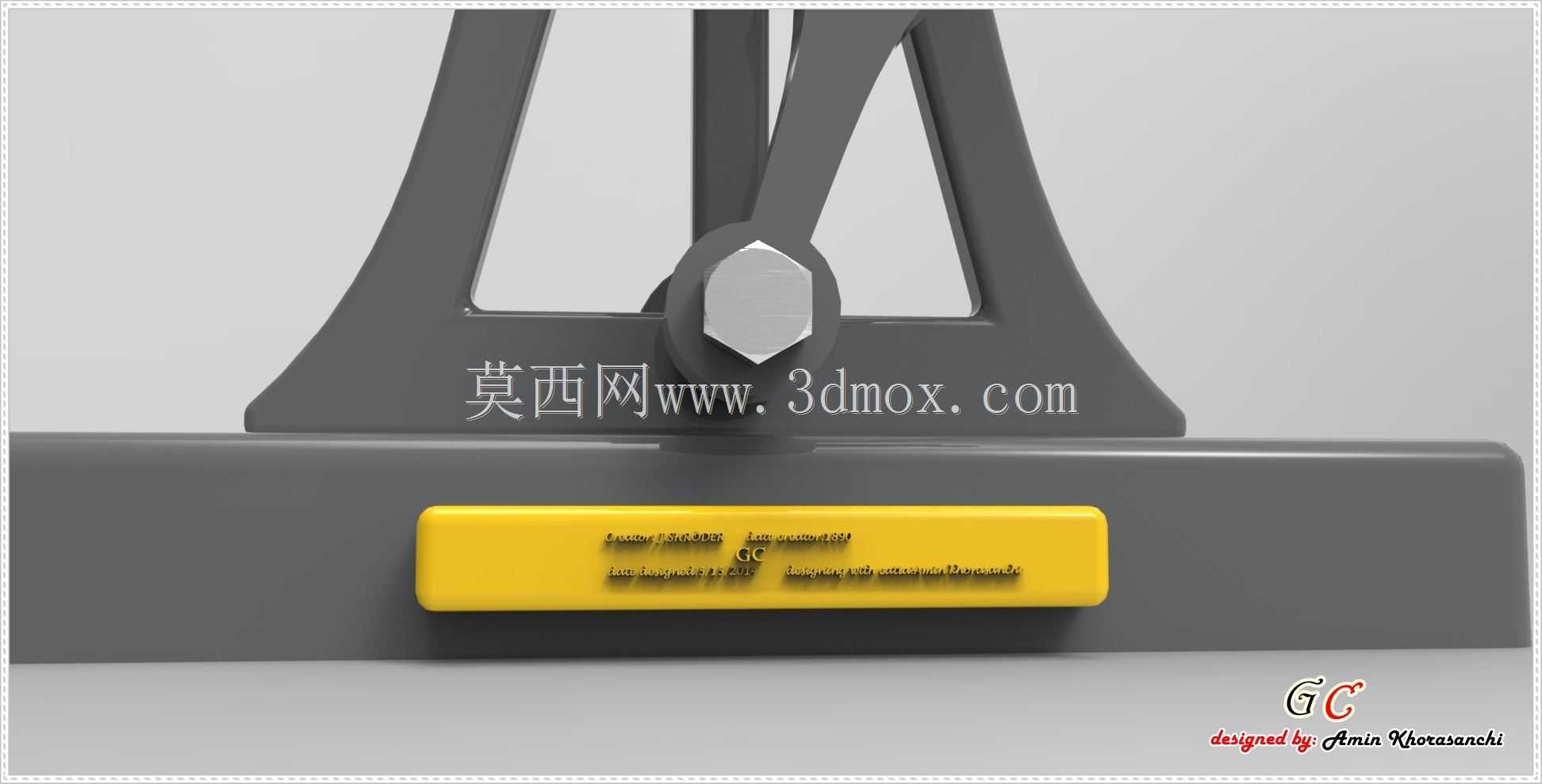

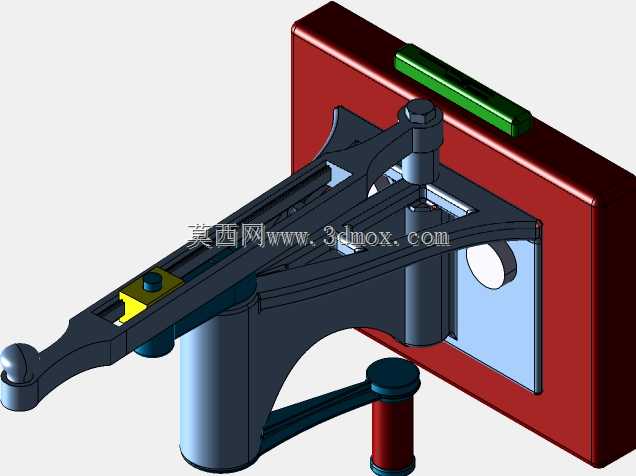

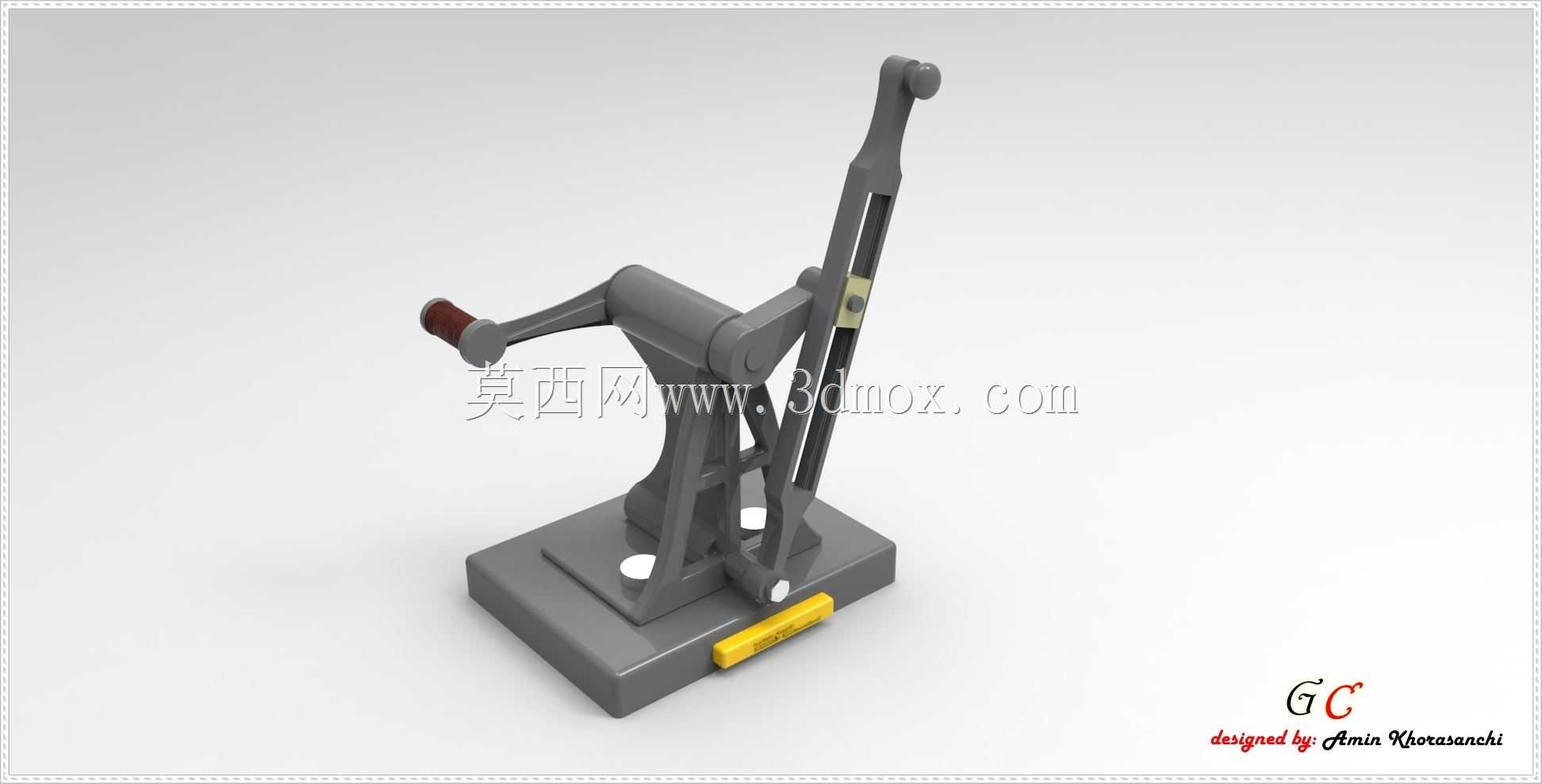

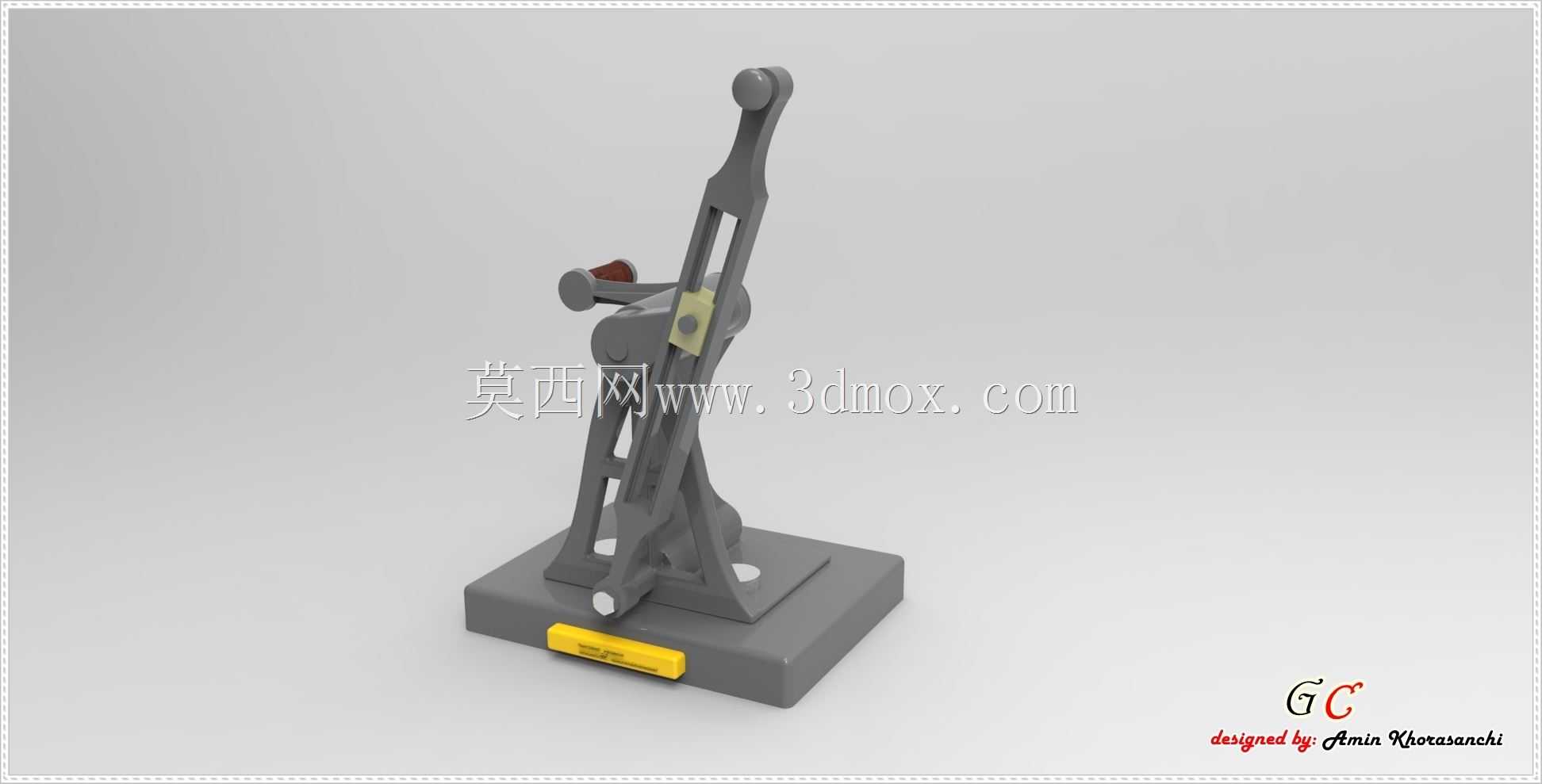

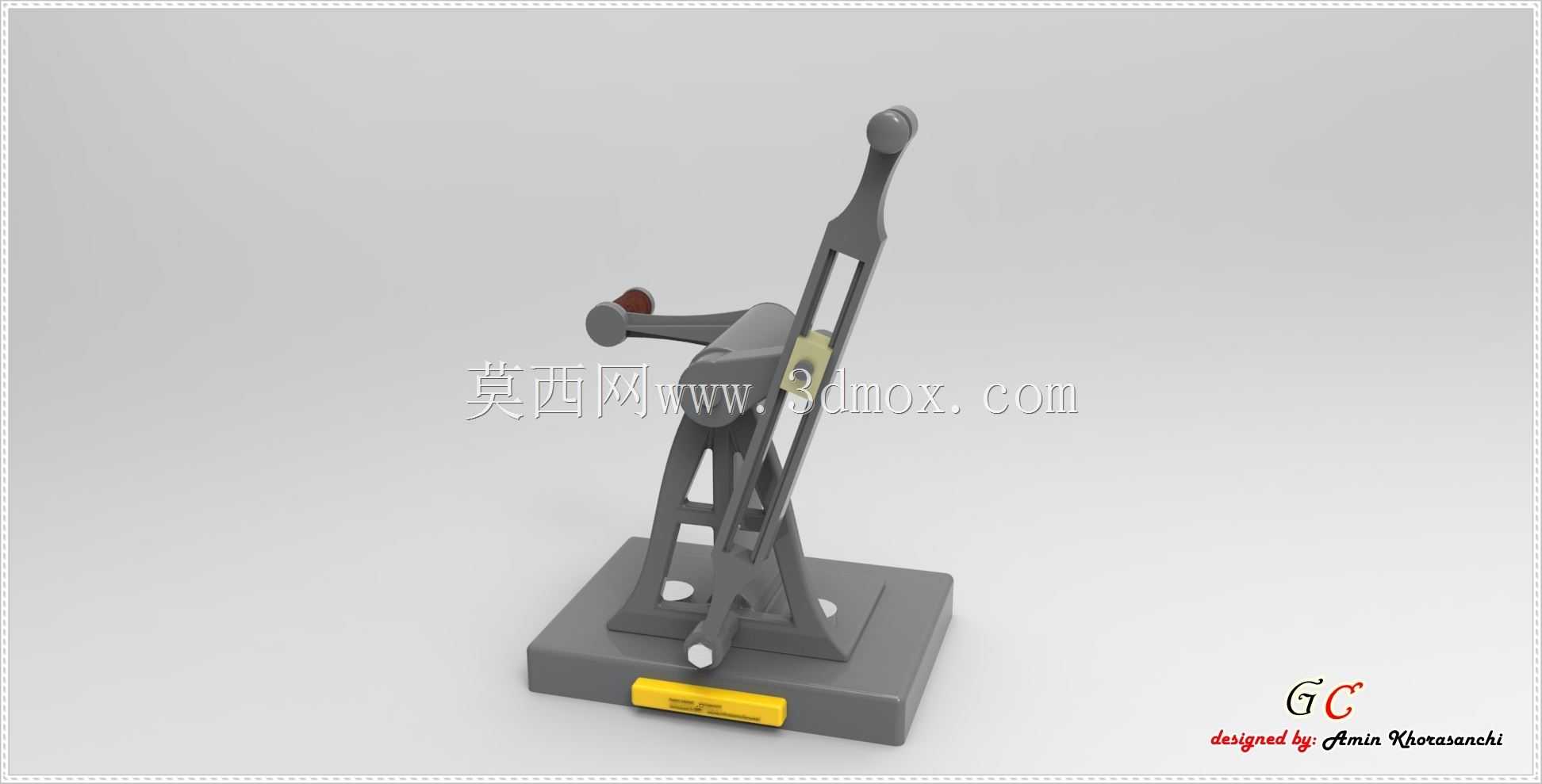

该快回机构是金属切削成形机床领域常用的核心传动单元，主要适配需要工作行程平稳低速、回程快速空载的切削加工场景，常见于牛头刨床、插床、小型专用切削机床的主传动系统中，能够在切削加工阶段为刀具提供稳定的匀速进给运动，在退刀回程阶段快速带动刀具复位，大幅缩短非加工空行程时长，有效提升机床的整体加工效率。整套机构采用立式底座承载结构，厚重的方形铸铁底座提供充足的安装稳定性，可直接通过底座预留的安装孔位固定在机床床身的安装基准面上，安装边界规整，不需要额外设计复杂的转接支撑结构，适配多数中小型切削机床的床身安装空间。机构核心采用曲柄与导杆配合的传动逻辑，将输入轴的连续旋转运动，通过铰接曲柄带动摆动导杆做定角度往复摆动，再通过端部铰接的滑块连杆将摆动转换为滑枕的直线往复运动，区别于普通对心曲柄滑块机构，该机构通过偏置的曲柄回转中心设计，让工作行程对应的曲柄回转角度远大于回程对应的回转角度，在输入轴转速恒定的前提下，自然实现工作行程慢、回程速度快的急回特性，工作行程的运动平稳性能够满足金属切削时的刀具进给要求，避免切削过程中速度波动带来的工件表面振纹、刀具崩损等问题。整套机构的运动铰接点均采用耐磨衬套结构，滑动配合面预留充足的润滑空间，长期往复运动下的磨损量可控，维护时仅需定期加注润滑脂即可保证运动精度。底座上方的立式支撑臂为整体铸造结构，刚性充足，能够承受切削过程中传递到机构上的切削反力，避免机构受力变形导致的运动轨迹偏差。机构的滑块部分采用导向槽限位结构，直线运动的轨迹精度高，不会出现横向窜动，保证刀具切削轨迹的直线度要求。在实际机床配套中，该机构的输入端可直接与带轮、齿轮减速单元连接，不需要额外添加复杂的变速结构即可实现快回功能，整体结构紧凑，传动链短，运行过程中的冲击振动小，噪声水平远低于采用凸轮实现急回的传动结构，适合中小型加工设备的主传动布局，也可作为机械原理教学的演示教具，直观展示曲柄导杆类快回机构的运动逻辑与传动特性。
