克里夫隆-保持简单抽屉-更新

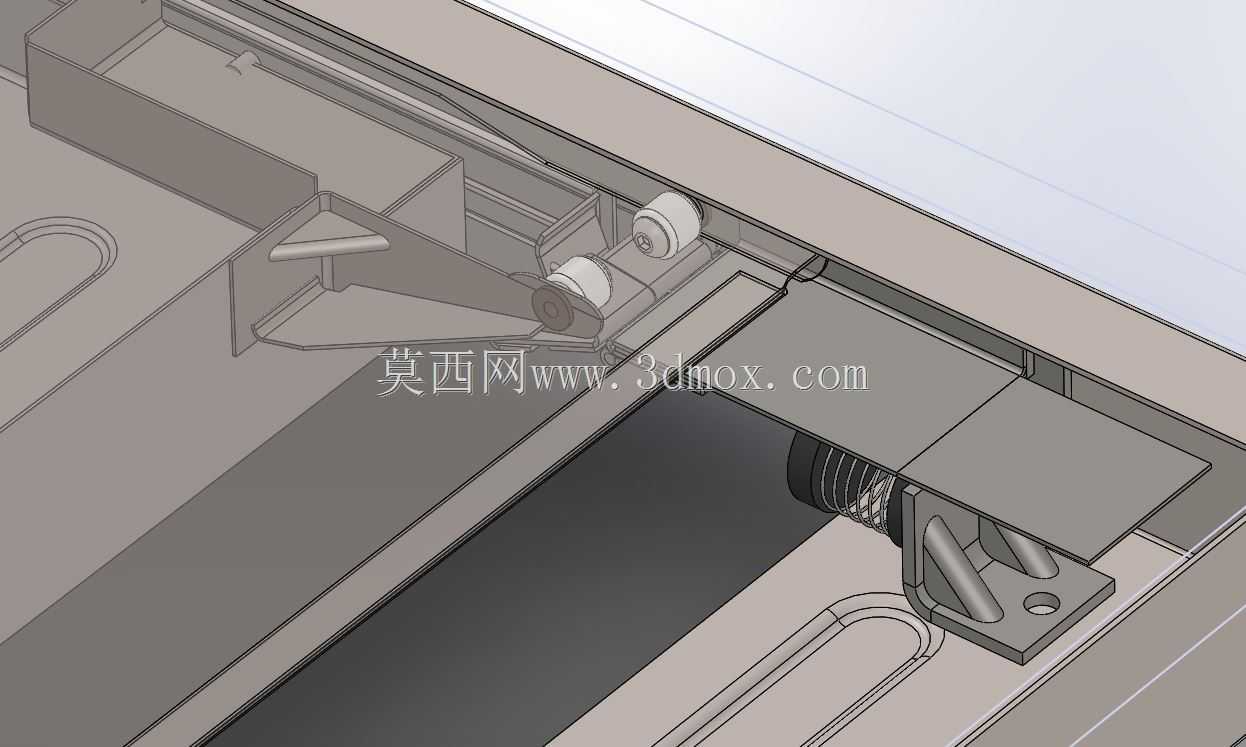

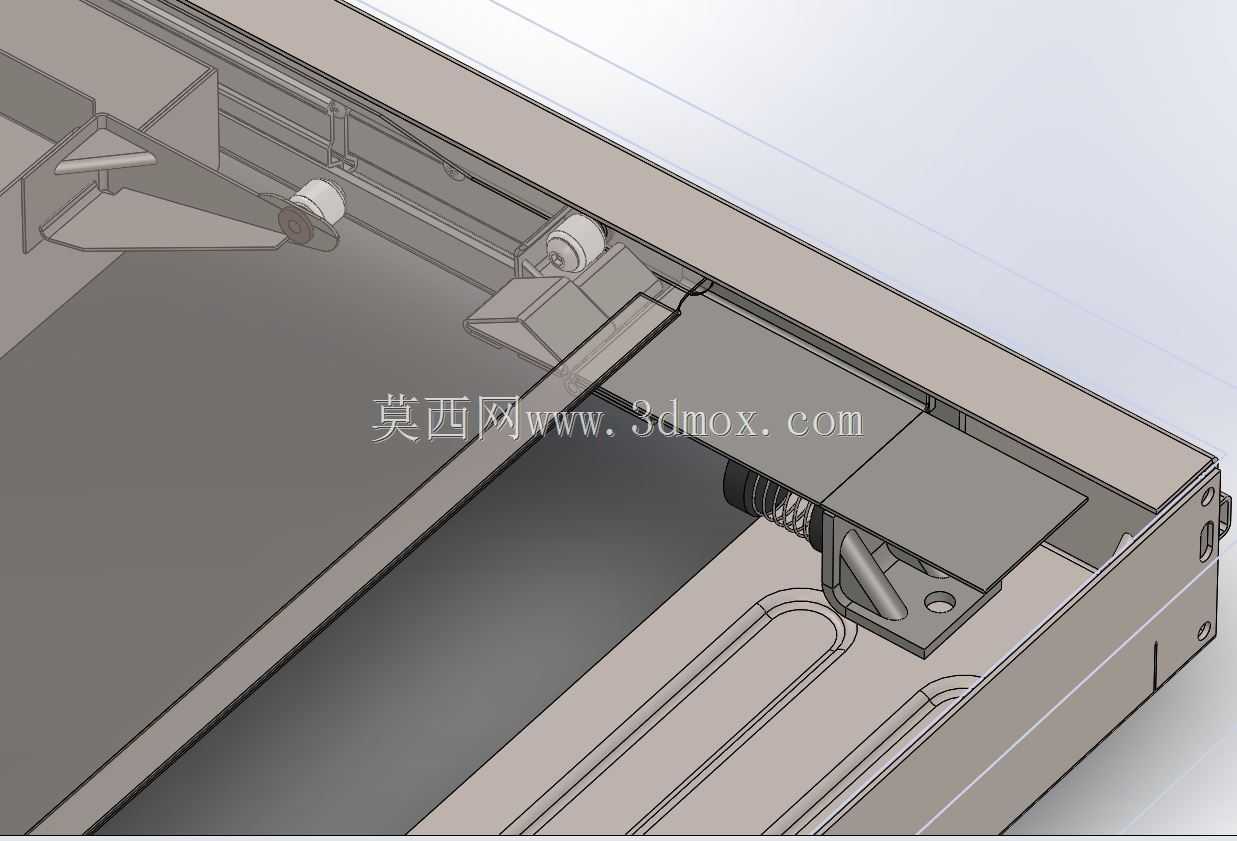

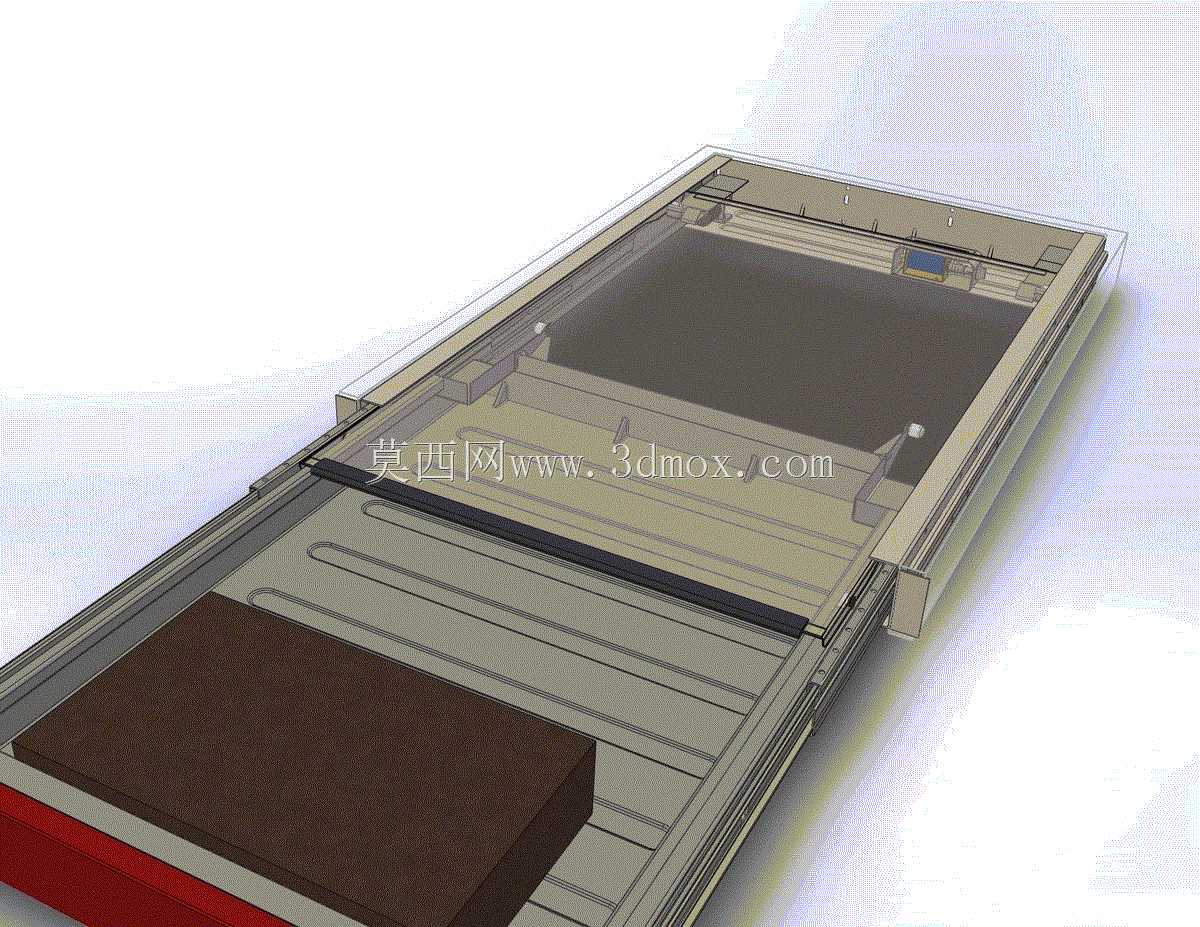

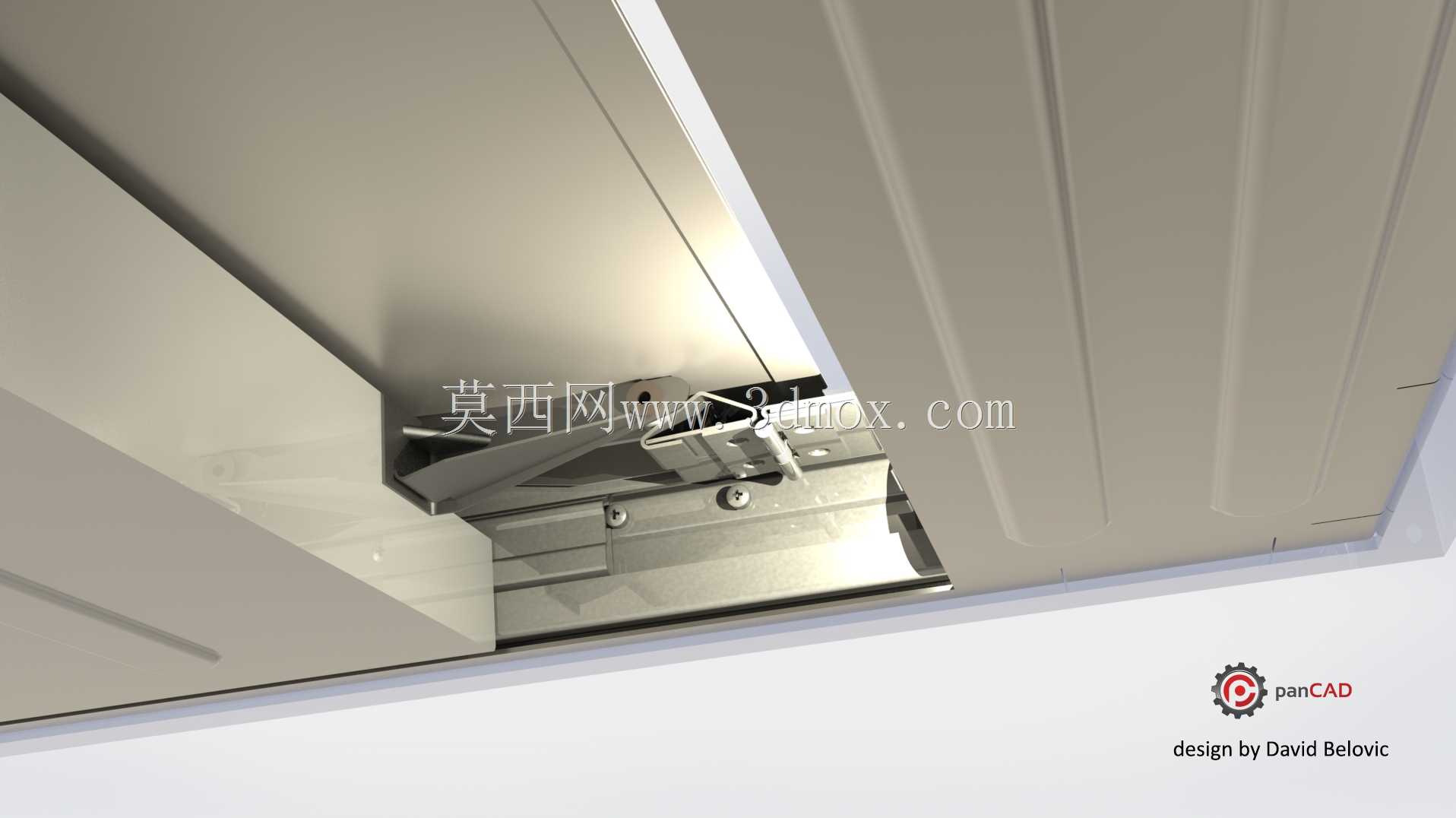

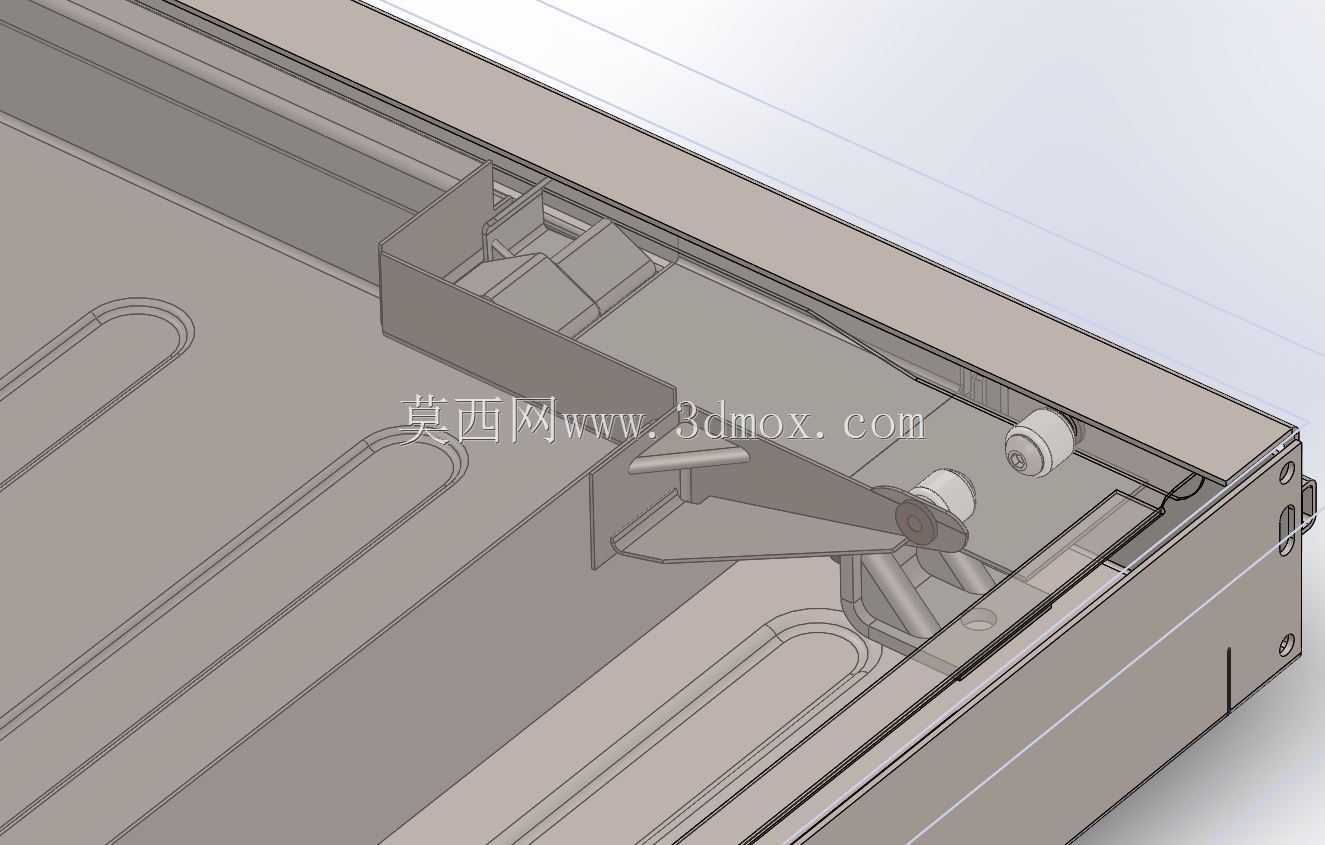

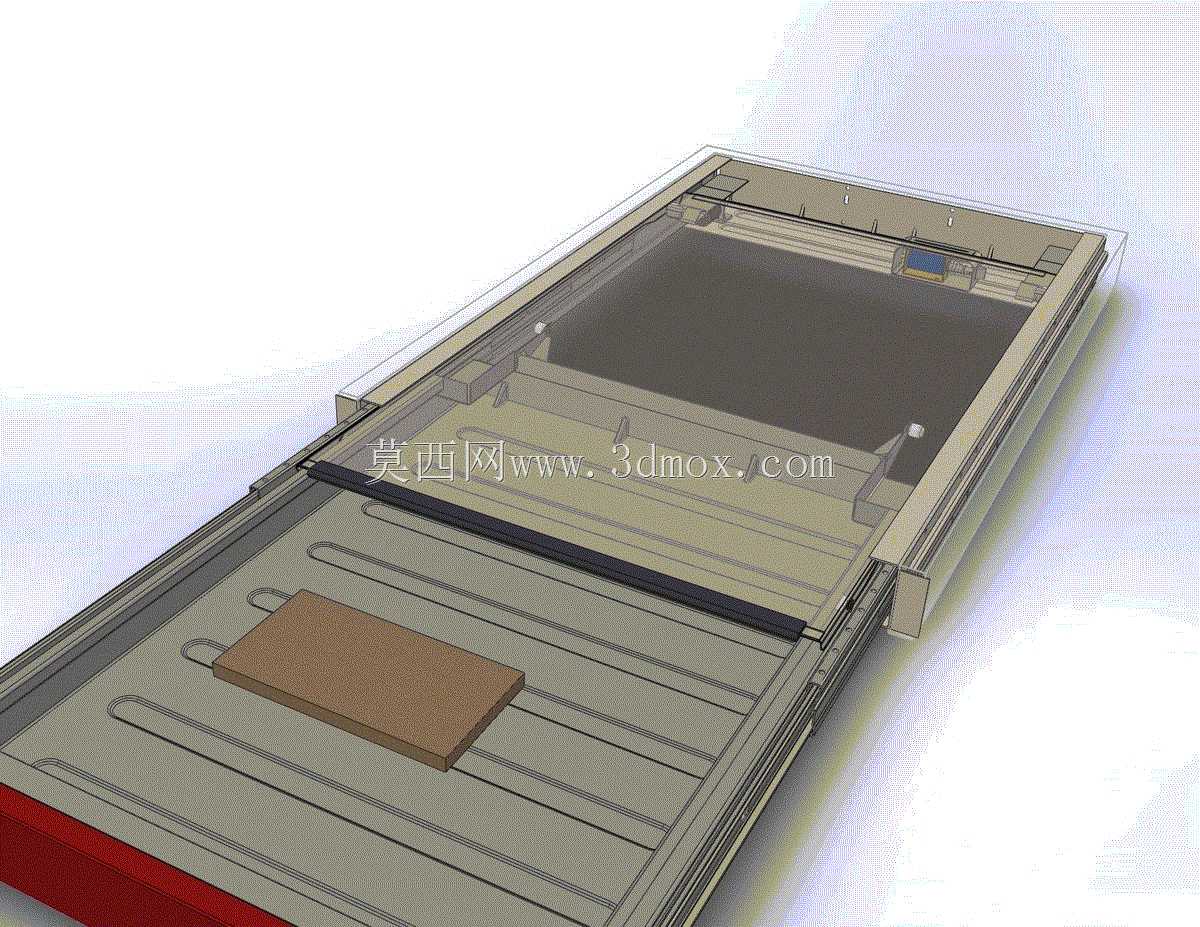

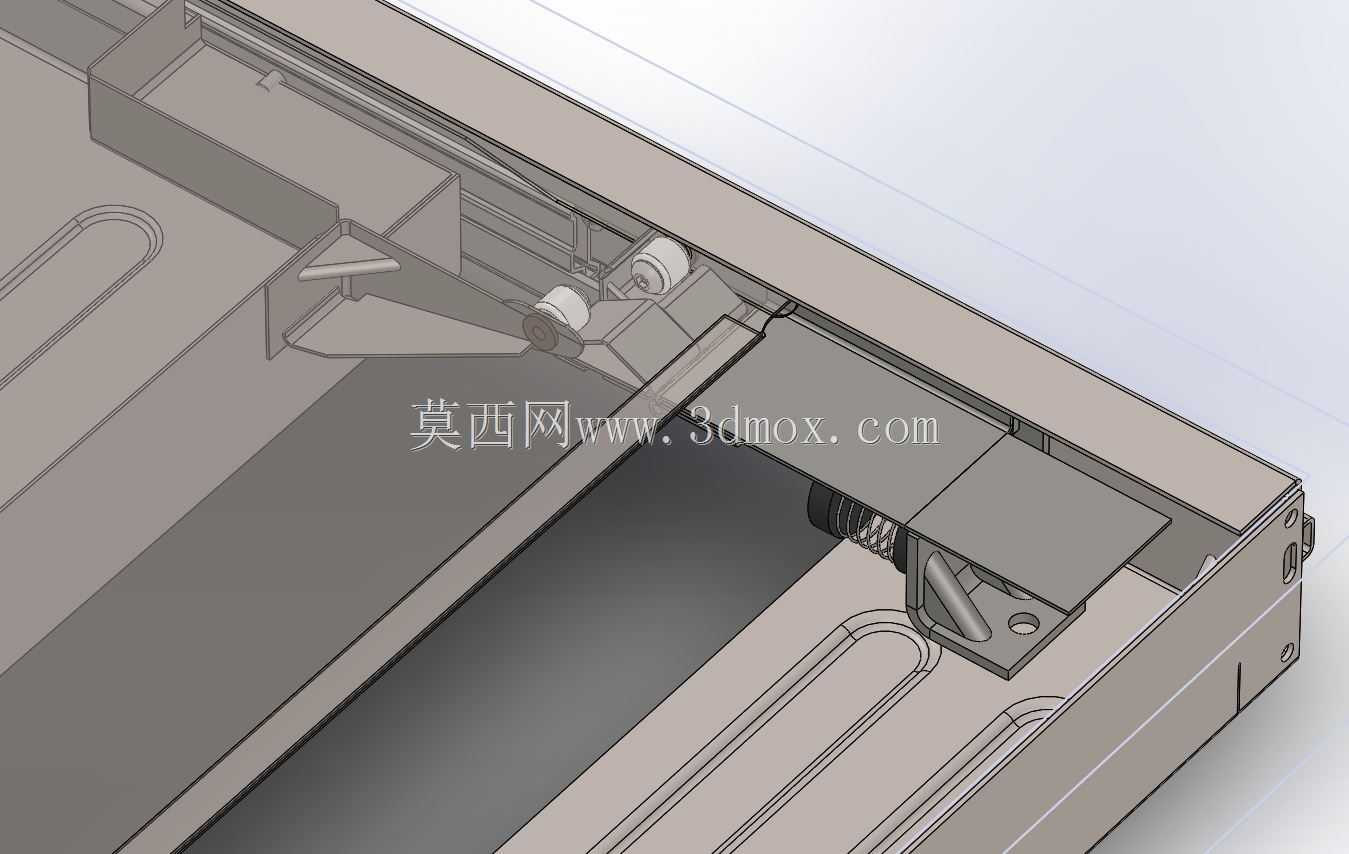

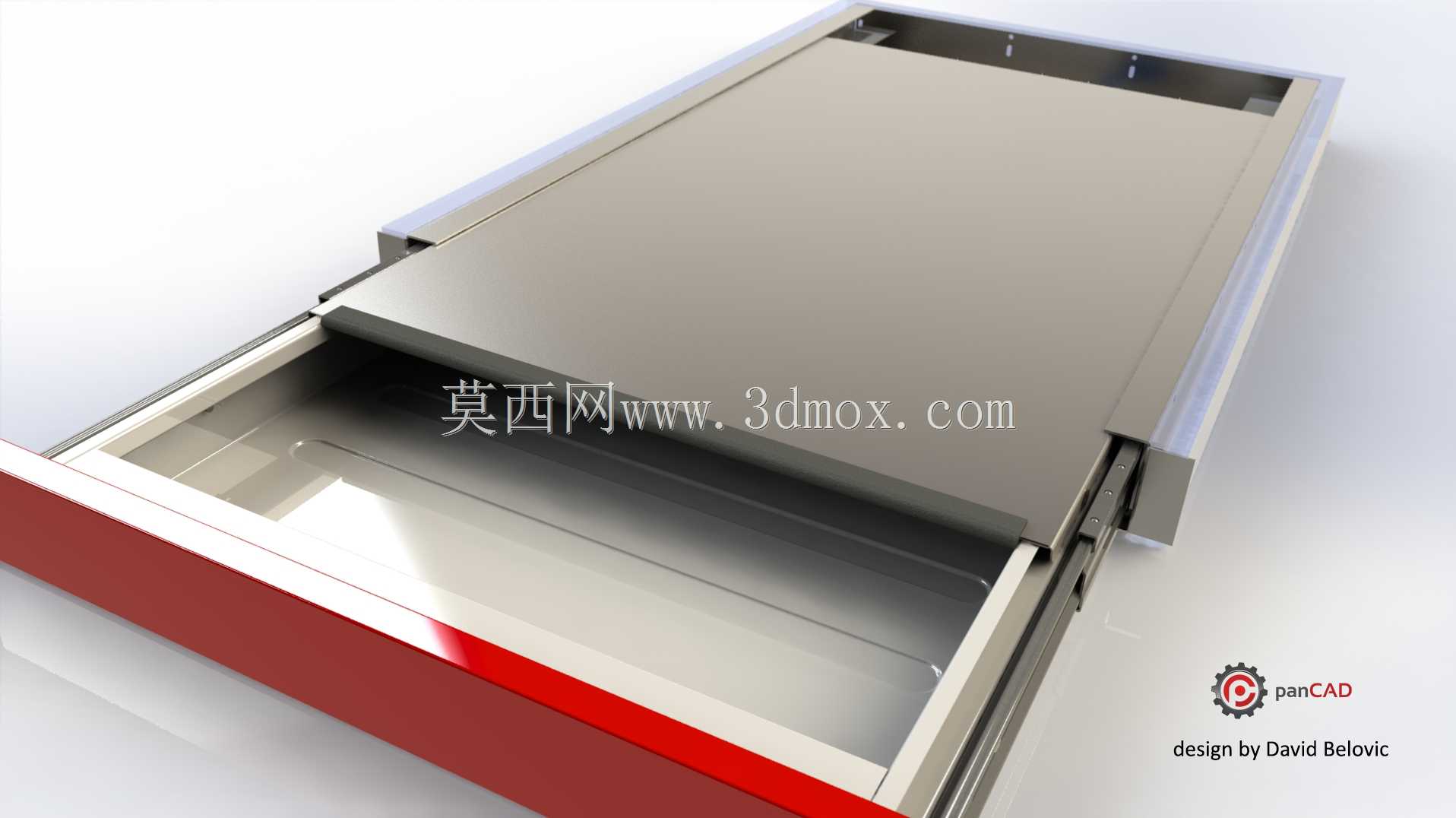

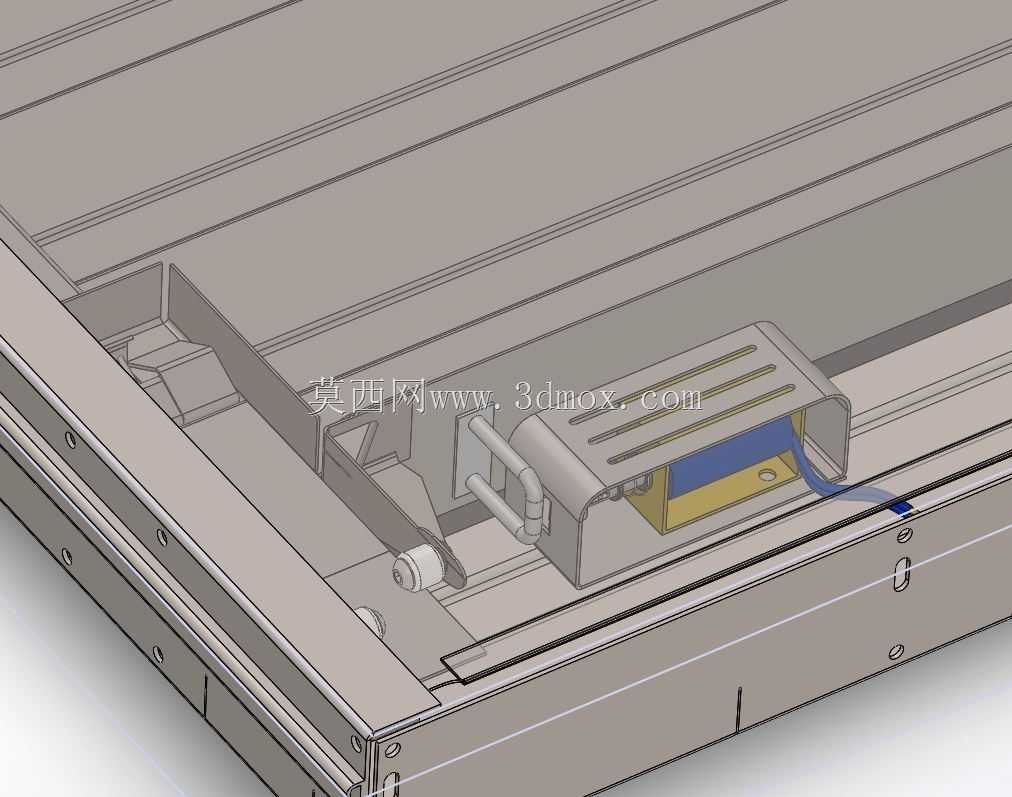

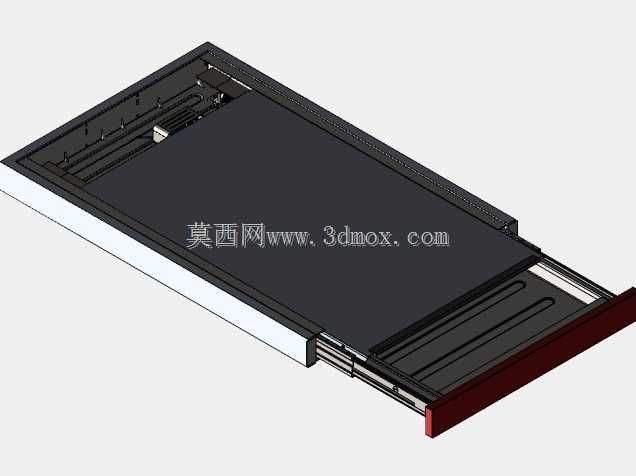

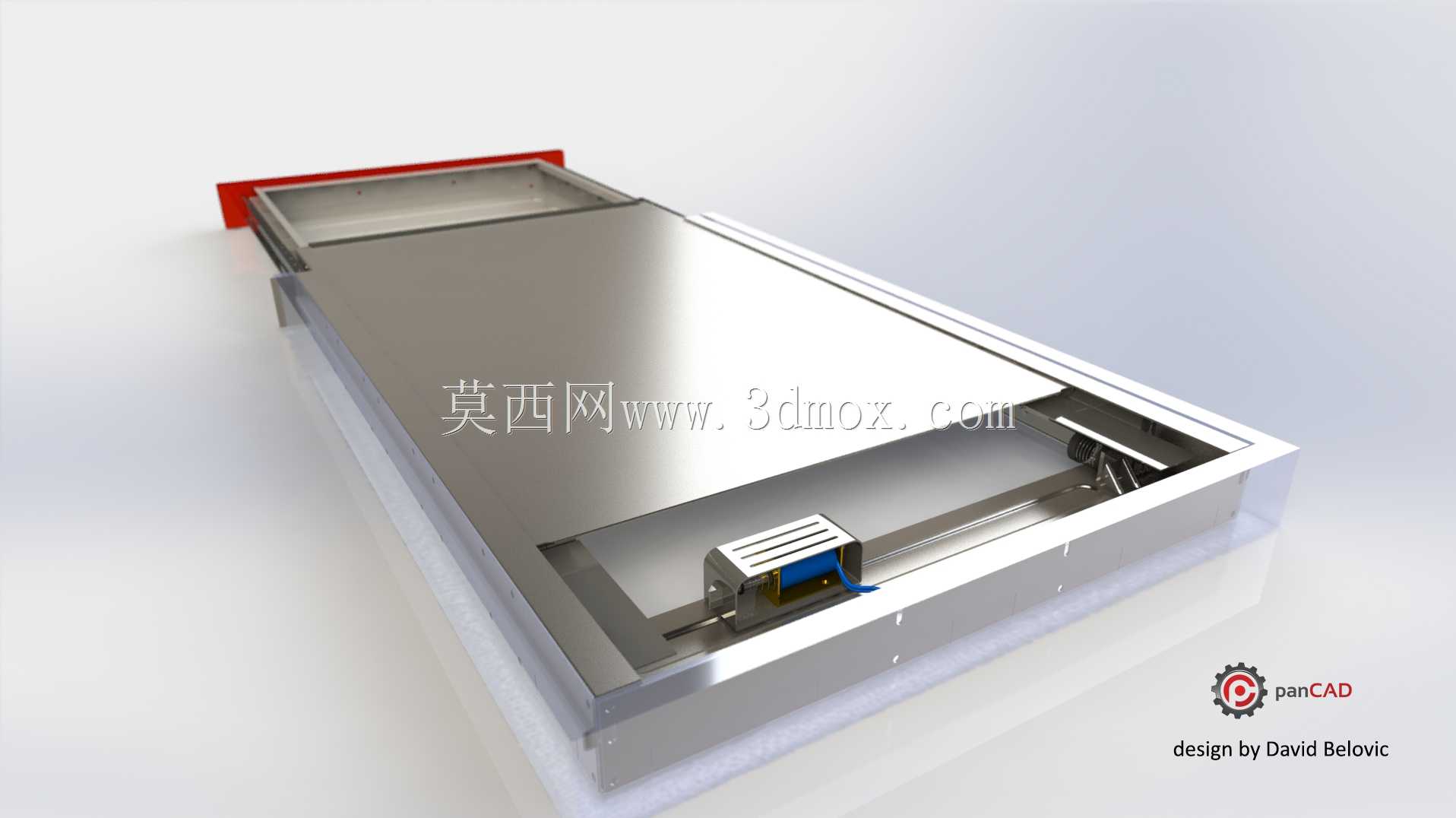

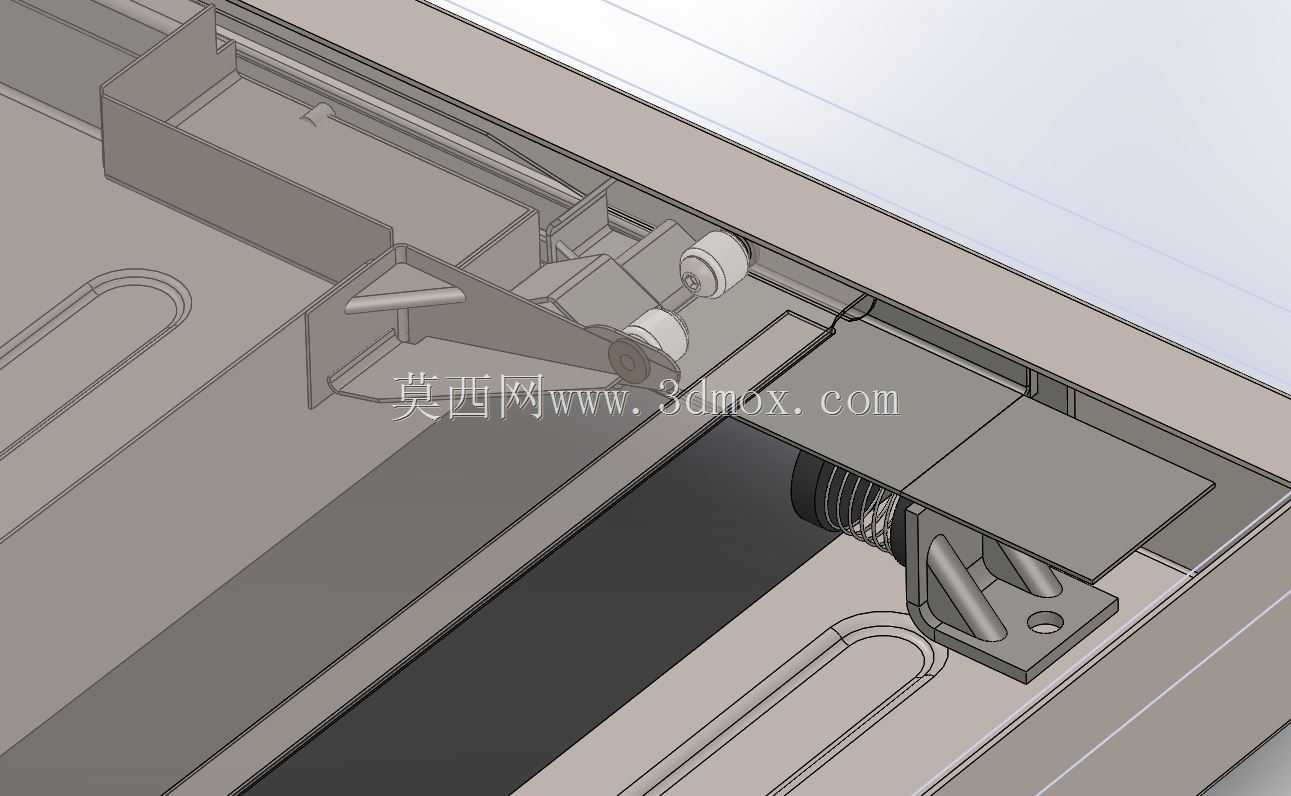

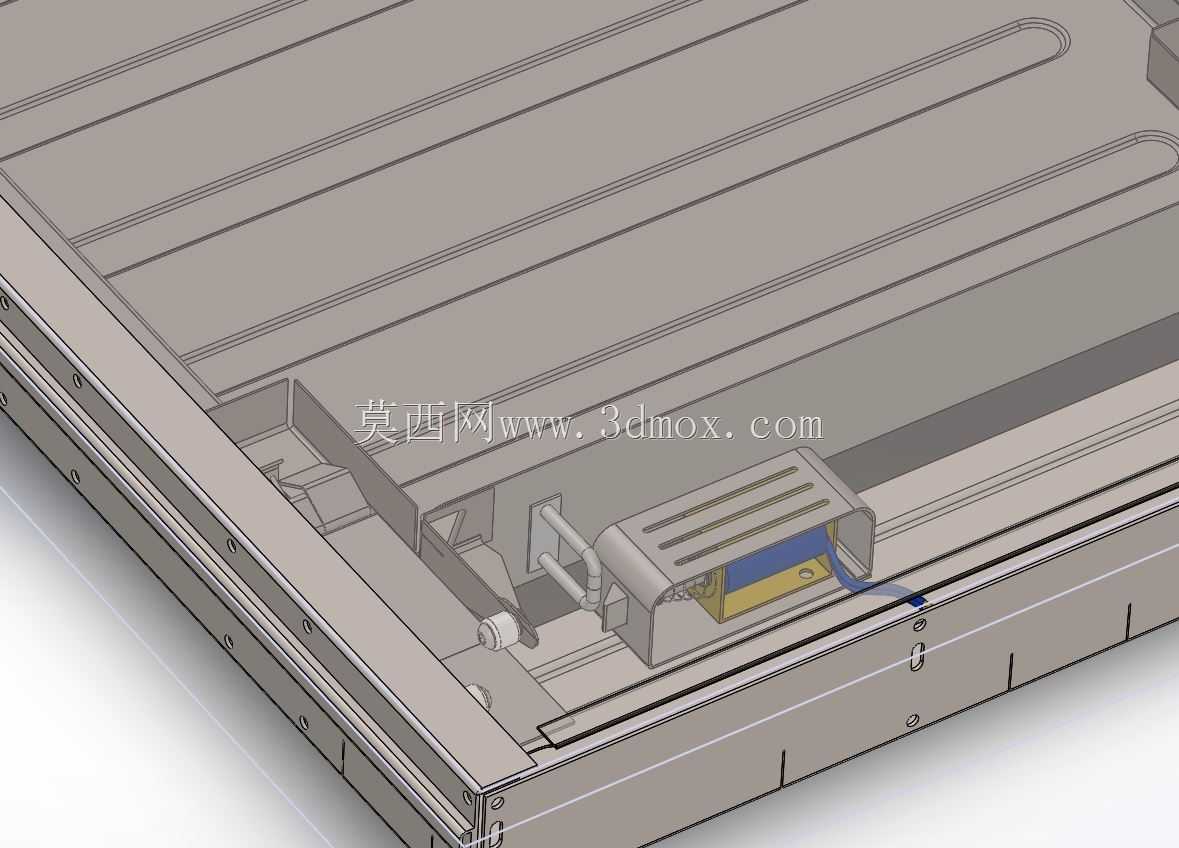

更新这是一个更新的条目，如在最初的pruposal中所描述的：保持简单，我已经更新了模型（步骤），图片和动画。在模型中，我修改了：滑动盖锁紧机构的初始概念，具有更坚固的锁紧机构。请参阅图片：u1、u2、u3、u4、u5、u6、u12、ur2或动画：mov4.gif和mov5.gif-抽屉锁定机制：我用更便宜、更简单的设计修改了最初的概念。参见图片：u13，u14，U15这两个概念在一般的修改是相同的，只是增加了另一个迭代。新的滑动盖锁定机制也作为一个停止时，在后面的两个弹簧推出抽屉。抽屉应该平稳地停在盖子最外面的位置（mov1.gif）。定制组件：-DC24V执行器电磁阀（0.7A，10mm）-$6（http://www.ebay.com/itm/DC24V-100g-Force-10mm-Actuator-Plunger-Return-Pull-Solenoid-Electromagnet-/191363249782?pt=LH_DefaultDomain_3&哈希=项目2C8E237676）-弹簧铰链：Sierra Pacific BH5020-滚柱直径9.5mm
