SFU系列滚珠螺母方形安装固定支座

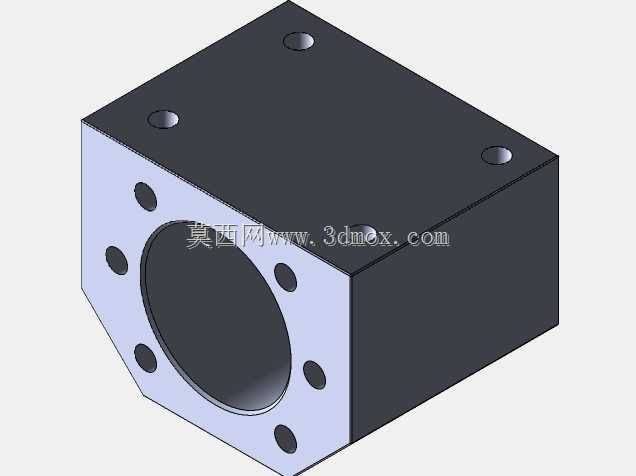

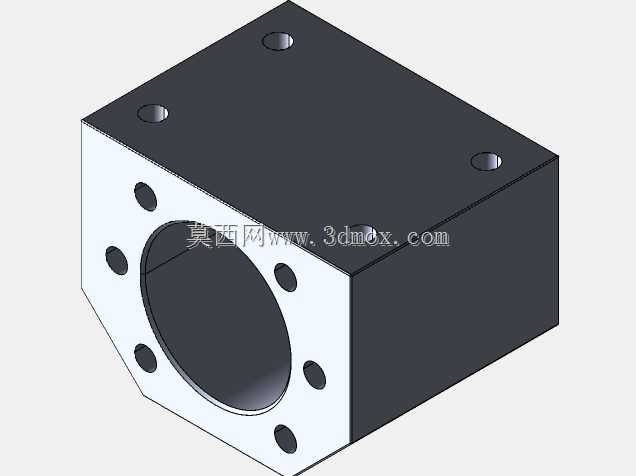

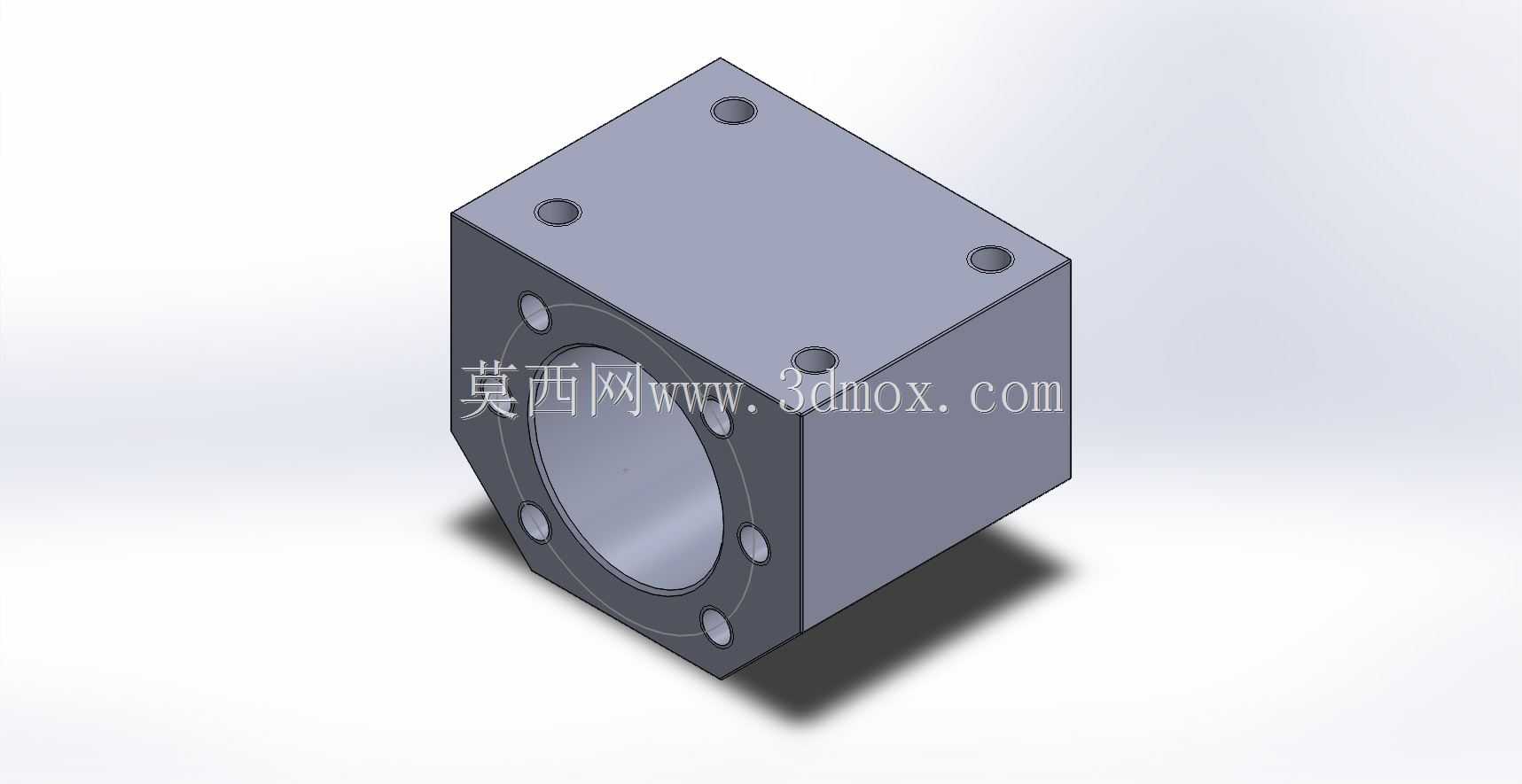

该款支座主要应用于各类直线传动模组、数控滑台、自动化移栽设备、精密检测平台的滚珠丝杠传动系统中，作为滚珠螺母与运动负载构件之间的核心连接载体，承担着将丝杠的旋转运动精准转化为直线运动、同时传递轴向负载、抵消传动过程中径向偏载力矩的关键作用，是保障滚珠丝杠传动精度与运行稳定性的必备配套构件。在实际设备运行场景中，这类支座广泛适配电子制造流水线的移栽轴、小型数控雕刻机的进给轴、3D打印设备的运动轴、包装机械的推料轴等对传动精度有一定要求的工位，能够有效避免滚珠螺母直接安装带来的应力集中、同轴度偏差问题，大幅降低丝杠运行过程中的振动与异响，延长整套传动组件的使用寿命。从功能特性来看，这款支座采用一体式方块式结构设计，主体为规整的立方块形态，正面设置大直径圆形安装腔用于嵌套固定滚珠螺母，腔体周边均匀分布多组安装沉孔，可通过内六角螺钉将滚珠螺母牢牢锁紧在支座内部，避免传动过程中螺母出现周向转动或轴向窜动；支座的四个顶面边角位置同样设置有安装固定孔，可从上方直接将整个支座组件与运动滑台、负载连接板进行刚性连接，安装操作便捷，连接强度可靠。在设计思路上，这款支座充分考虑了SFU1604、SFU1605、SFU1610等常见16规格滚珠螺母的外形尺寸，安装腔的内径与螺母外径采用小间隙配合公差，既保证螺母装入后同轴度符合传动要求，又不会出现过盈装配导致的螺母变形问题；支座的整体壁厚经过力学核算，在满足轴向负载承载要求的前提下尽可能压缩整体体积，减少不必要的材料占用与安装空间浪费，方形的外轮廓设计也方便在安装过程中进行基准找正，能够快速对齐导轨的平行度基准，降低现场装配的调试难度。从安装边界来看，这款支座的整体外廓为规整立方体，安装时需要预留的空间与支座本体外廓尺寸匹配即可，正面的螺母安装腔深度与对应规格滚珠螺母的安装法兰厚度适配，顶部的安装孔位间距符合常规小型滑台的安装孔位标准，可直接替换同规格的其他品牌支座，不需要额外对安装板进行二次加工，适配性较强。在实际装配过程中，需要先将滚珠螺母从支座正面压入安装腔，对准周边的螺钉孔位拧入锁紧螺钉完成螺母与支座的固定，之后再将整套组件穿入丝杠，最后通过支座顶部的安装孔将组件固定在运动负载上，整个装配流程简单易操作，对装配人员的技术要求较低，同时后期维护拆卸也十分便捷，当螺母出现磨损需要更换时，仅需松开锁紧螺钉即可取出螺母，不需要拆卸整个支座与负载的连接结构，大幅降低设备的维护成本与停机时间。
