300x200x20规格T型槽工装平台

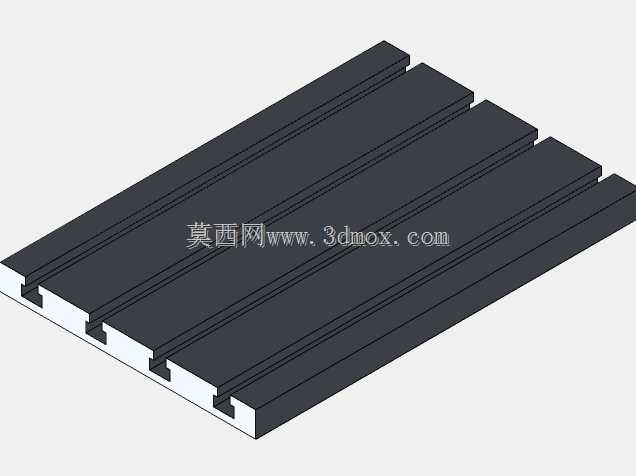

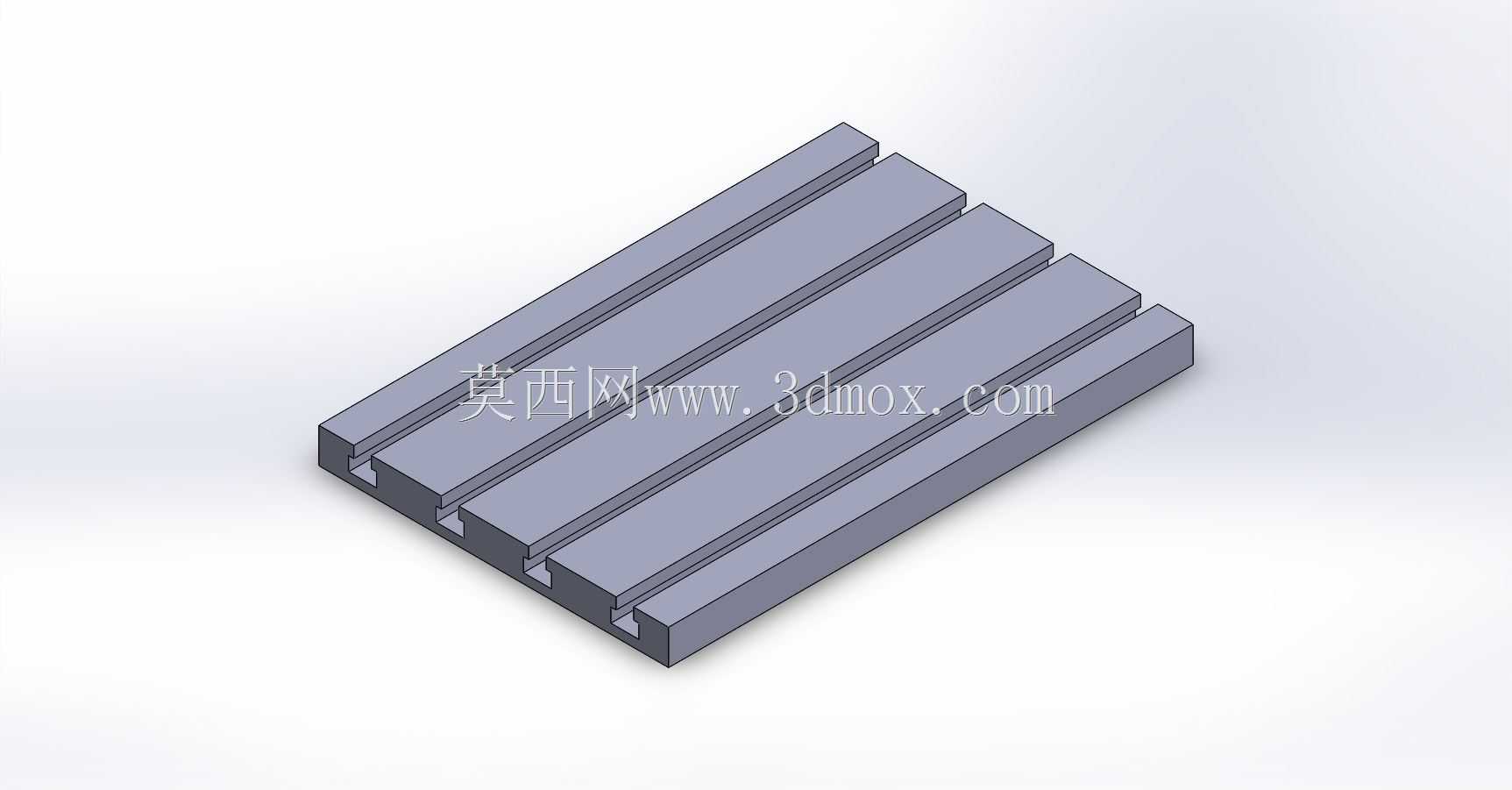

　　这款T型槽平台的整体外廓尺寸为300mm×200mm×20mm，属于小规格的工装基准件，槽体适配DIN 508标准螺母，在小型自动化工作站、桌面型装配工位、实验室检测工装场景中使用频率很高。从结构设计逻辑来看，平台本体采用等距平行T型槽布局，四条通长T型槽沿平台长度方向贯通，槽口的收口结构可以直接将T型螺母从端面滑入槽腔，螺母装入后不会从槽口脱出，仅可沿槽长方向滑动，这种设计既保证了装夹点位的连续可调性，也避免了传统钻孔平台需要反复对位打孔的麻烦。20mm的本体厚度经过刚性校核，在常规装夹压紧力作用下，平台平面不会出现明显挠曲，底面为整面精加工平面，可直接贴合在机床工作台、检测平台或者设备基板上，

　　不需要额外加工安装底面即可保证基准平面度。在实际工装搭建场景中，这类小型T型槽平台常作为桌面型装配工位的基准板使用：比如小型传感器标定工位，可将传感器安装座、压紧夹具、定位块通过T型螺母固定在平台上，调整位置时只需松开螺母即可沿槽滑动，更换不同规格被测件时，不需要重新在平台上加工螺纹孔，仅需调整夹具的固定位置即可快速适配。在小型数控铣床或者雕铣机的工装改造中，这类平台也可以直接替换原有简易工作台面，扩展设备的装夹适配范围，针对不同外形的小型工件，配合压板、角度夹具、平口钳等附件，可实现多品种小批量生产的快速换型。T型槽的截面尺寸严格匹配DIN 508标准，这意味着市面上所有符合该标准的T型螺母、滑块、紧固件都可以直接适配，不需要单独定制异型连接件，大幅降低了工装搭建的配件成本。槽体之间的筋位厚度经过优化，既保证了平台整体的结构刚性，也尽可能控制了整体自重，单人即可完成搬运、安装和位置调整。平台的长宽边界为300mm×200mm，在安装布局时，需要在平台长度方向两端预留至少20mm的操作空间，方便T型螺母从端面装入和取出，宽度方向可根据实际工位布局紧贴其他工装板拼接，拼接时只要保证两块平台的T型槽对齐，T型螺母即可跨平台滑动，实现更大范围的装夹点位扩展。在三维建模过程中，T型槽的截面轮廓需要严格按照标准尺寸绘制，槽口的倒角、槽腔的圆角都需要还原实际加工特征，避免在后续工装干涉检查中出现偏差：比如T型螺母滑入槽腔后，

　　螺母上表面与平台上表面的高度差需要准确建模，否则在设计压块时可能出现压块无法贴合工件的问题。平台的四条侧边均为直边设计，没有突出的安装耳，实际安装时可通过侧边压板压紧固定，也可以在平台底面加工沉头孔从下方锁附固定，两种安装方式都不会破坏上表面的T型槽基准。在检测工位应用中，平台的上平面可作为高度方向的测量基准，配合百分表、高度尺完成工件的形位公差检测，T型槽可用于固定检测支架，保证支架在测量过程中不会发生位移。针对轻型装配场景，比如小型电子模组的螺丝锁付工位，可将产品定位治具固定在平台上，锁付电批的悬挂支架也可通过T型槽固定，调整支架位置时无需重新钻孔，能够快速适配不同尺寸产品的锁付需求。这类T型槽平台没有复杂的运动结构，

　　核心功能就是提供一个带连续可调装夹点位的刚性基准平面，设计时的核心考量就是槽体标准兼容性、本体刚性、平面度保持能力，三者的平衡直接决定了平台的实际使用体验。20mm的厚度在小规格平台中属于偏刚性的设计，即使在平台中部施加较大的压紧力，也不会出现平台中部凹陷导致工件装夹变形的问题。槽体的加工方向沿300mm长边贯通，这种布局更符合大多数工装的调整习惯：工件沿长度方向摆放，夹具可沿槽体大范围调整位置，200mm的宽度方向可布置多排夹具，满足多工位并排布局的需求。在进行三维装配体设计时，可直接调用该平台模型作为工装基板，在其上叠加夹具、定位销、工件等元件，利用T型槽的草图轮廓进行紧固件的位置约束，能够大幅提升工装设计的效率，同时提前排查装夹过程中可能出现的干涉问题。
