制糖生产用大型立式蒸发设备结构

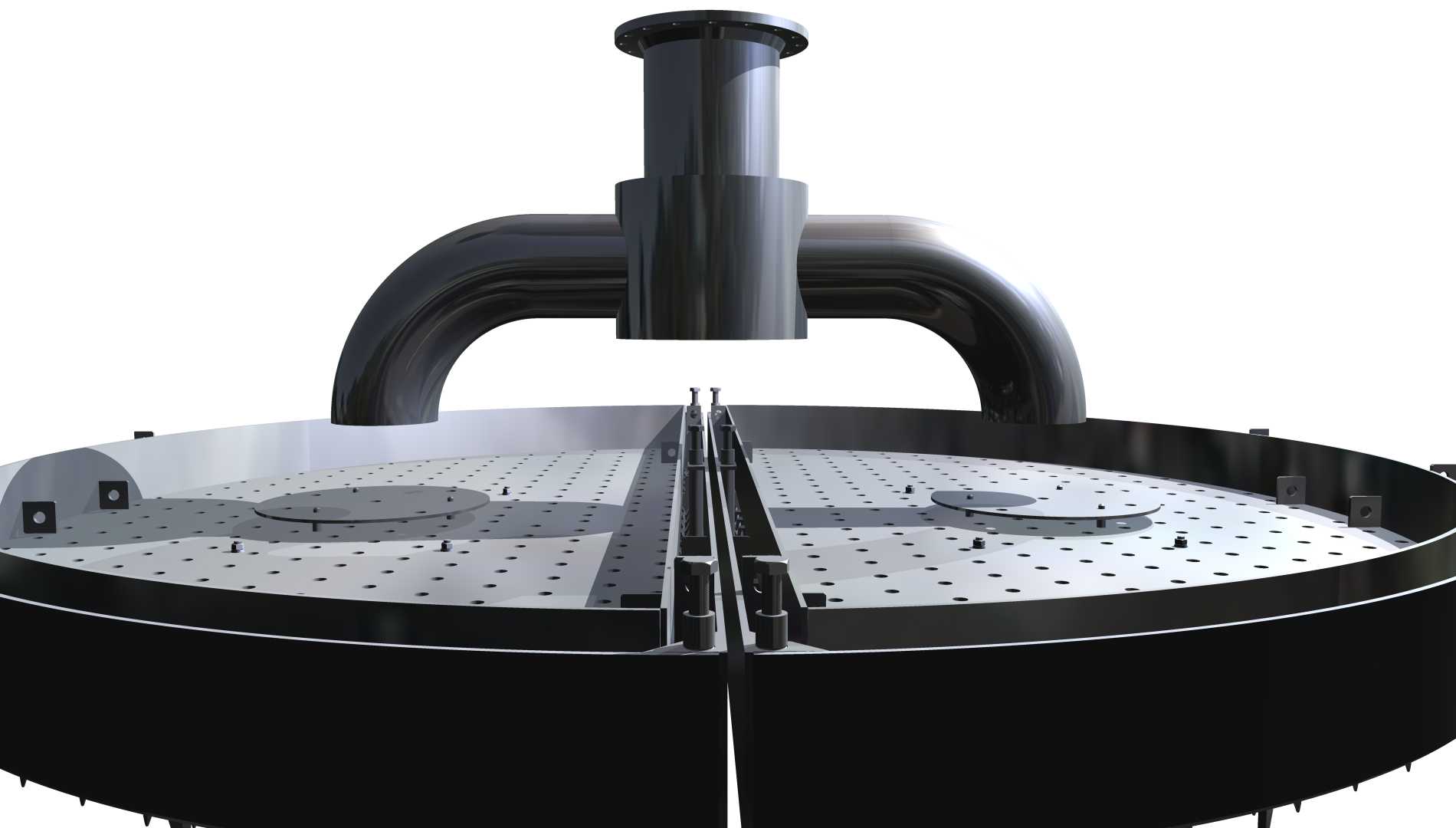

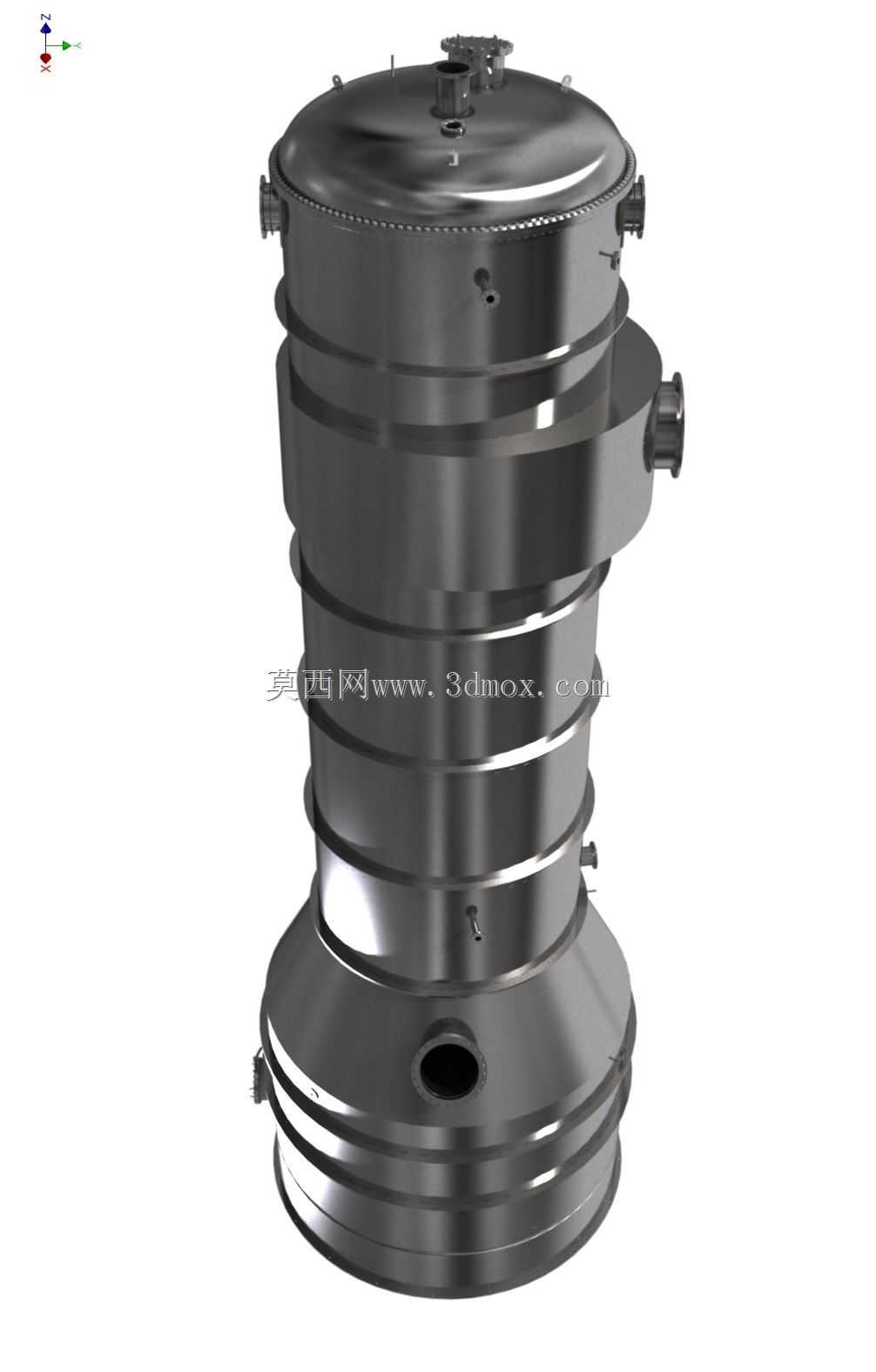

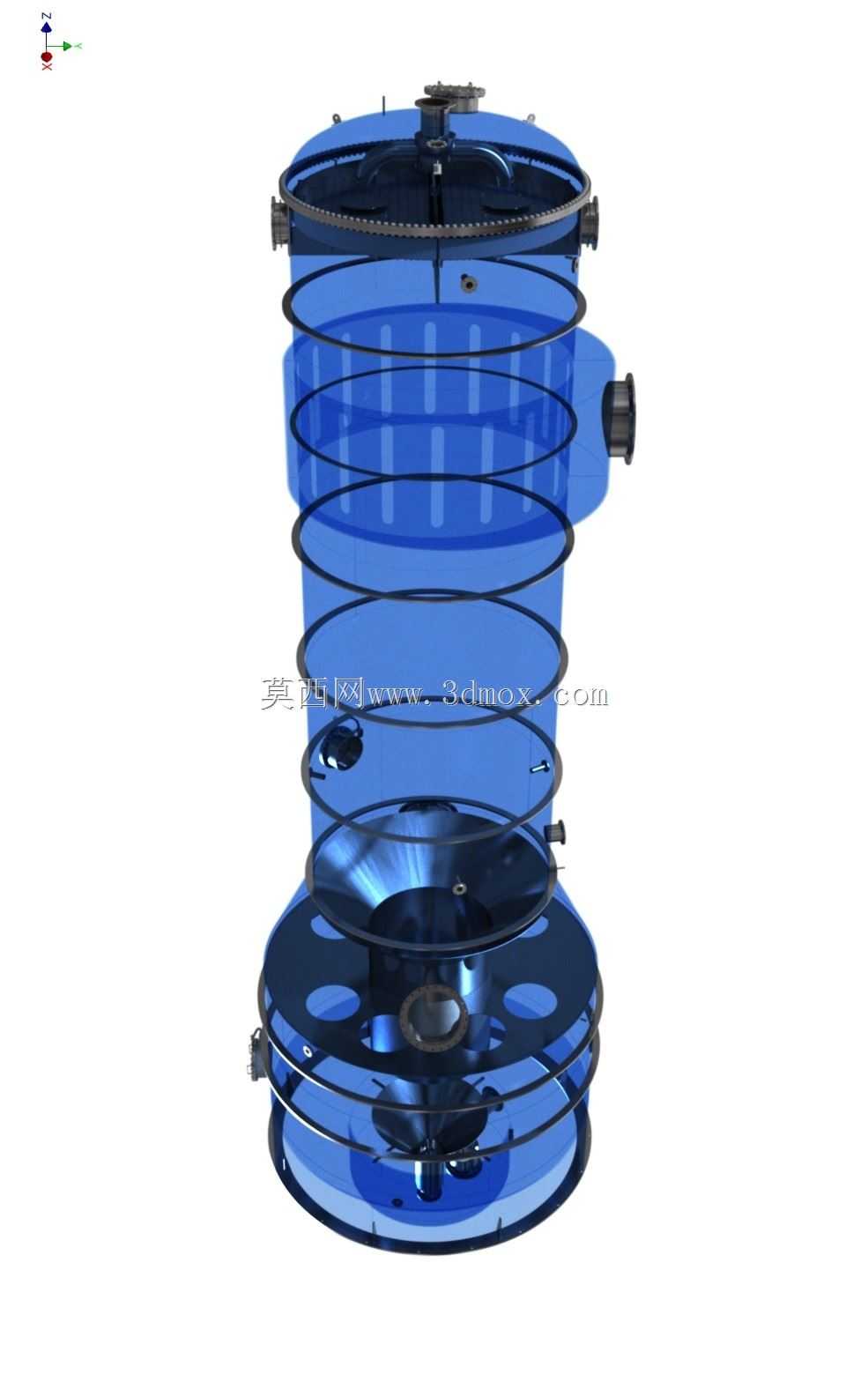

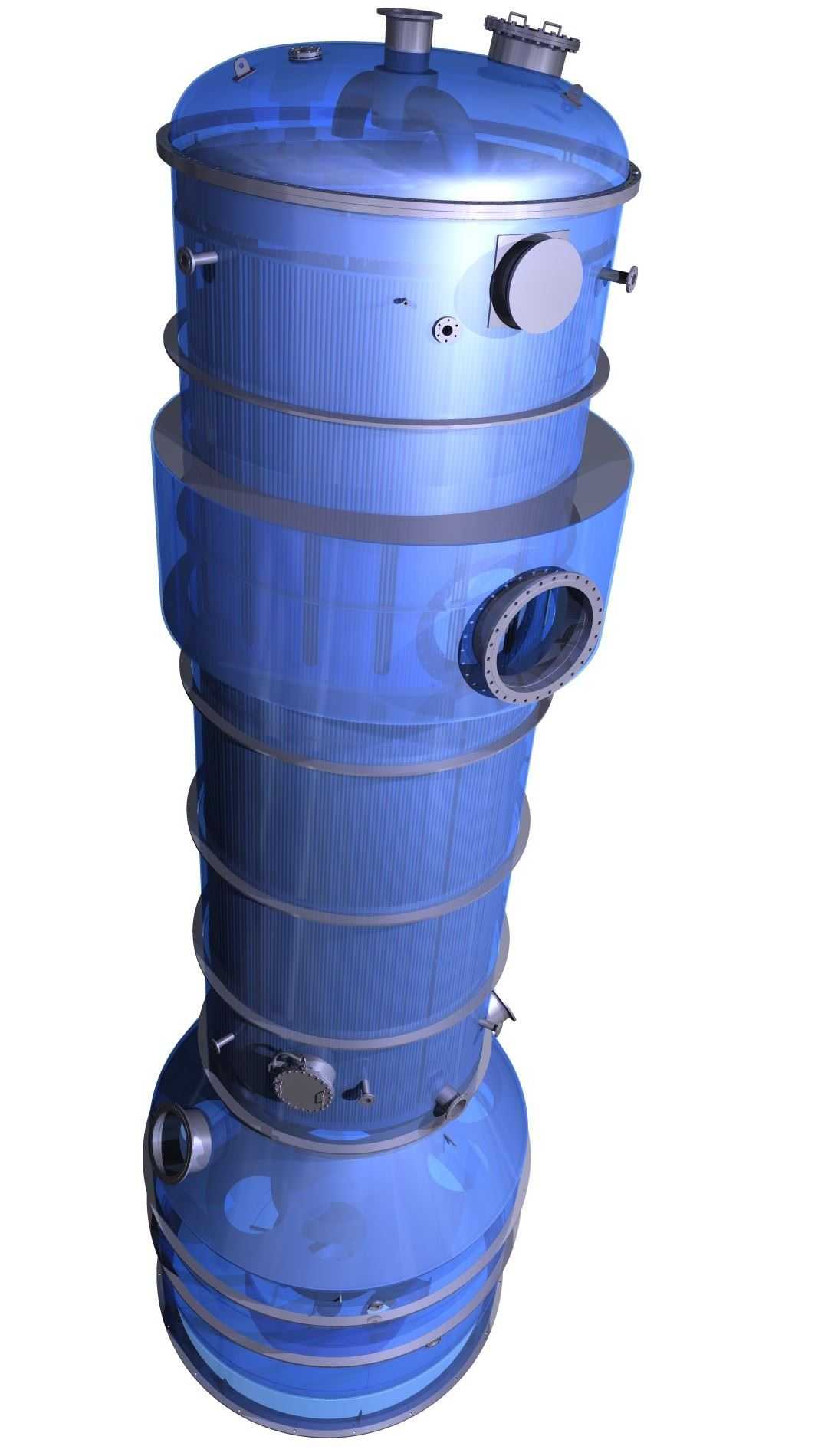

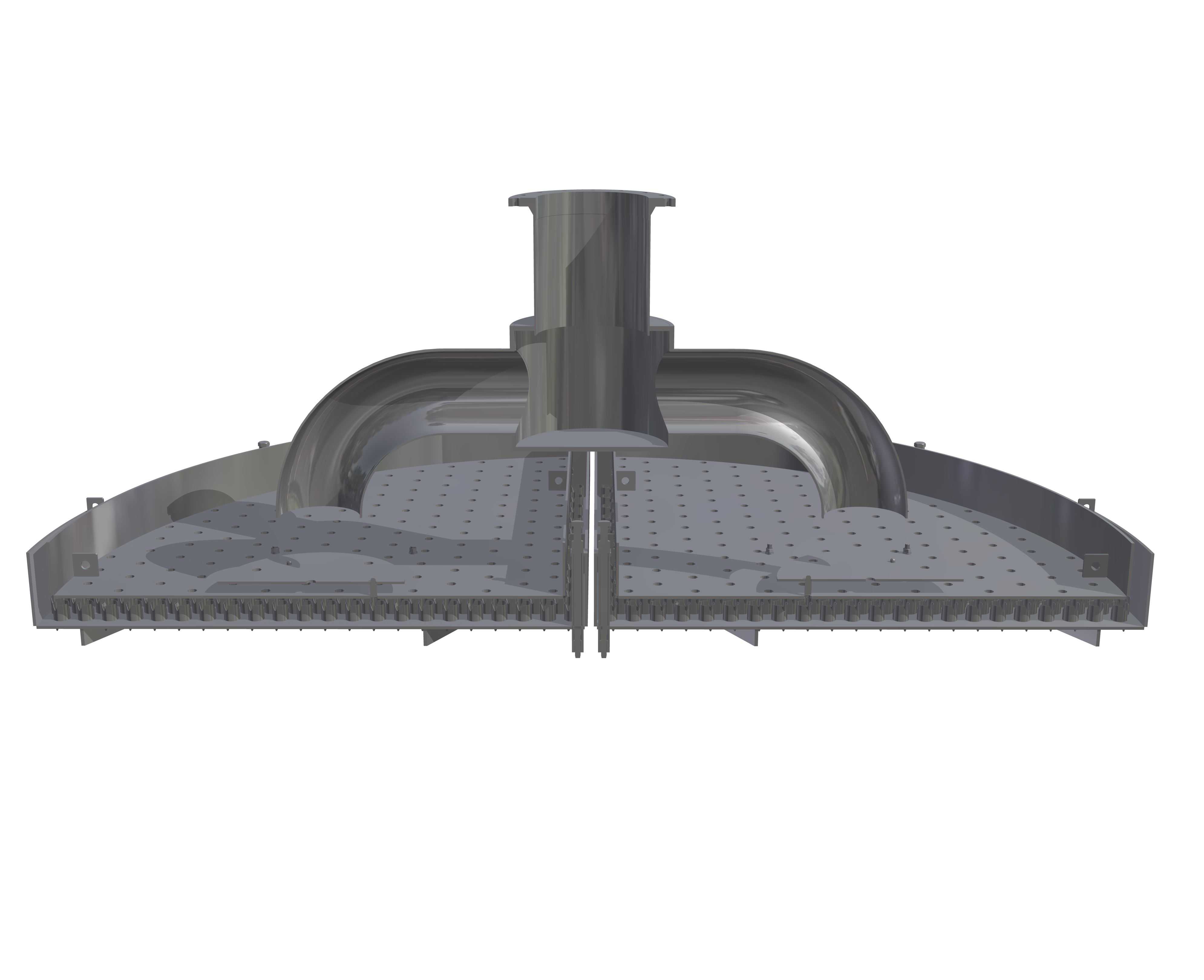

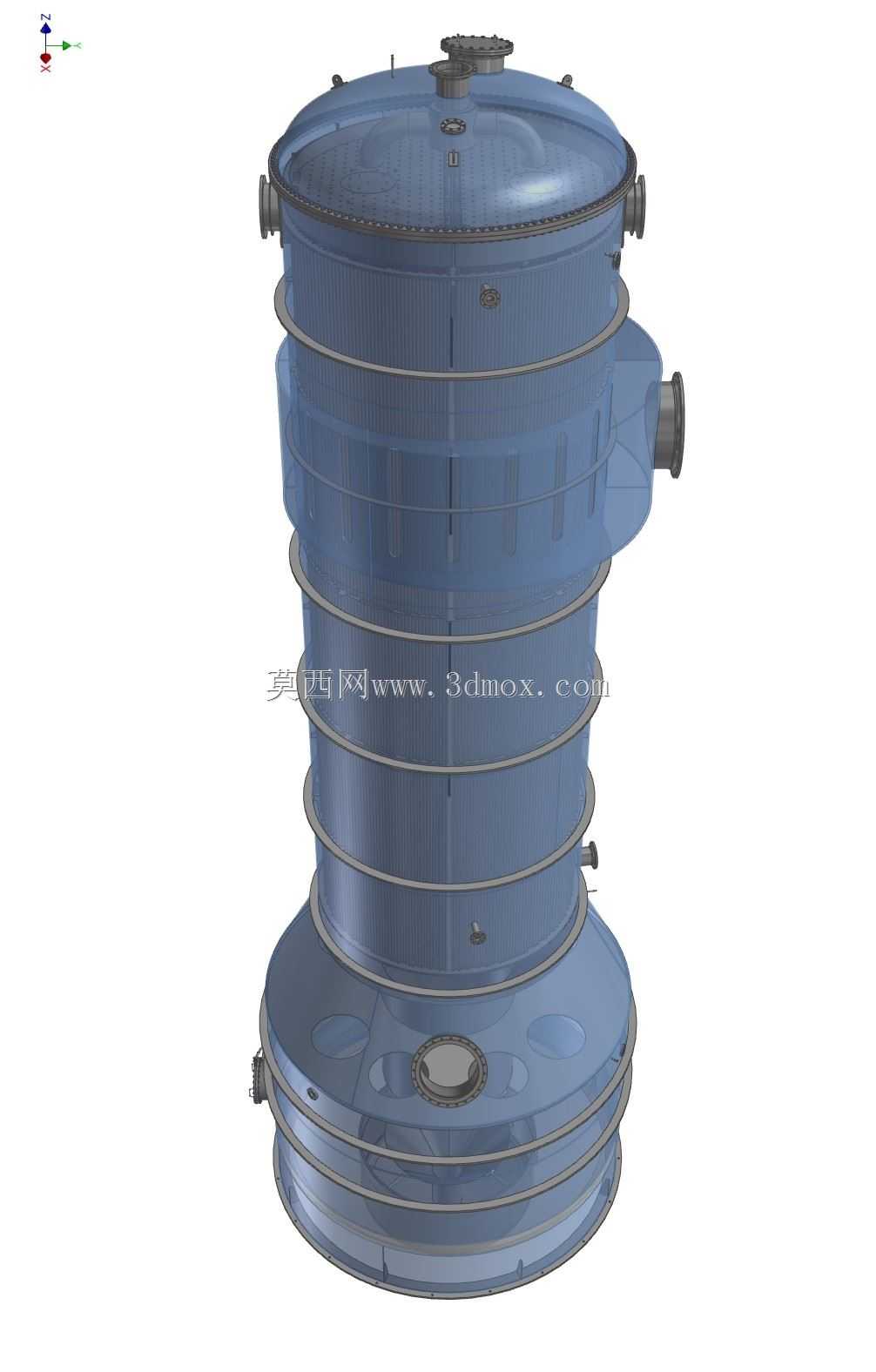

该蒸发设备主要应用于制糖生产工段的糖汁浓缩工序，是制糖生产线中实现糖液水分蒸发、提升糖液浓度的核心工艺设备，在甜菜制糖、甘蔗制糖的清净、蒸发工段承担核心换热蒸发功能，可将预处理后的稀糖汁通过多效蒸发作业浓缩至工艺要求的锤度范围，为后续的煮糖、结晶工序提供符合浓度指标的中间物料。设备整体采用立式锥段组合罐体结构，自上而下设置多段独立的蒸发腔室，各腔室通过环形加强箍实现结构强化，可承受蒸发作业过程中的内部蒸汽压力与真空度载荷，罐体顶部设置二次蒸汽出口、检修人孔与工艺接管，侧部分别布置进料口、出料口、人孔检修通道与视镜接口，底部设置残液排出口与支撑连接结构，可直接与车间生产平台的支撑钢架对接安装。设计过程中充分考虑制糖生产的连续作业需求，采用大容积腔体结构适配大流量糖汁的连续蒸发处理，受热面总面积可达五千平方米，可满足大规模制糖生产线的产能需求，罐体的锥段过渡设计可引导浓缩后粘度提升的糖液顺畅向下流动，避免糖液在罐壁滞留结焦，影响换热效率与产品品质。设备外部接管的位置布局充分匹配车间工艺管线的排布逻辑，侧部大口径人孔可满足检修人员进入设备内部进行加热元件检查、结垢清理的作业需求，顶部的工艺接口可直接对接二次蒸汽管路、安全阀与真空系统，无需额外进行管线改向适配。在结构设计层面，罐体壁面采用等强度变壁厚设计，在承压较高的下锥段适当提升壁厚参数，在上部低压蒸发段采用合理壁厚控制设备整体自重，环形加强箍沿罐体轴向等距布置，可抵消罐体内外压差带来的壁面形变风险，各接口的法兰连接尺寸均匹配行业通用的工艺管线标准，可直接与车间现有管路系统对接安装，无需额外制作过渡连接件。设备底部的支撑结构采用裙座式设计，可将设备整体载荷均匀传递至车间基础平台，适配高层制糖车间的设备安装布局要求，侧部的各类仪表接口可直接安装温度、压力检测元件，实时监控各蒸发腔室的工艺参数，保障蒸发作业的稳定运行。
