工业散料输送用带式给料设备结构

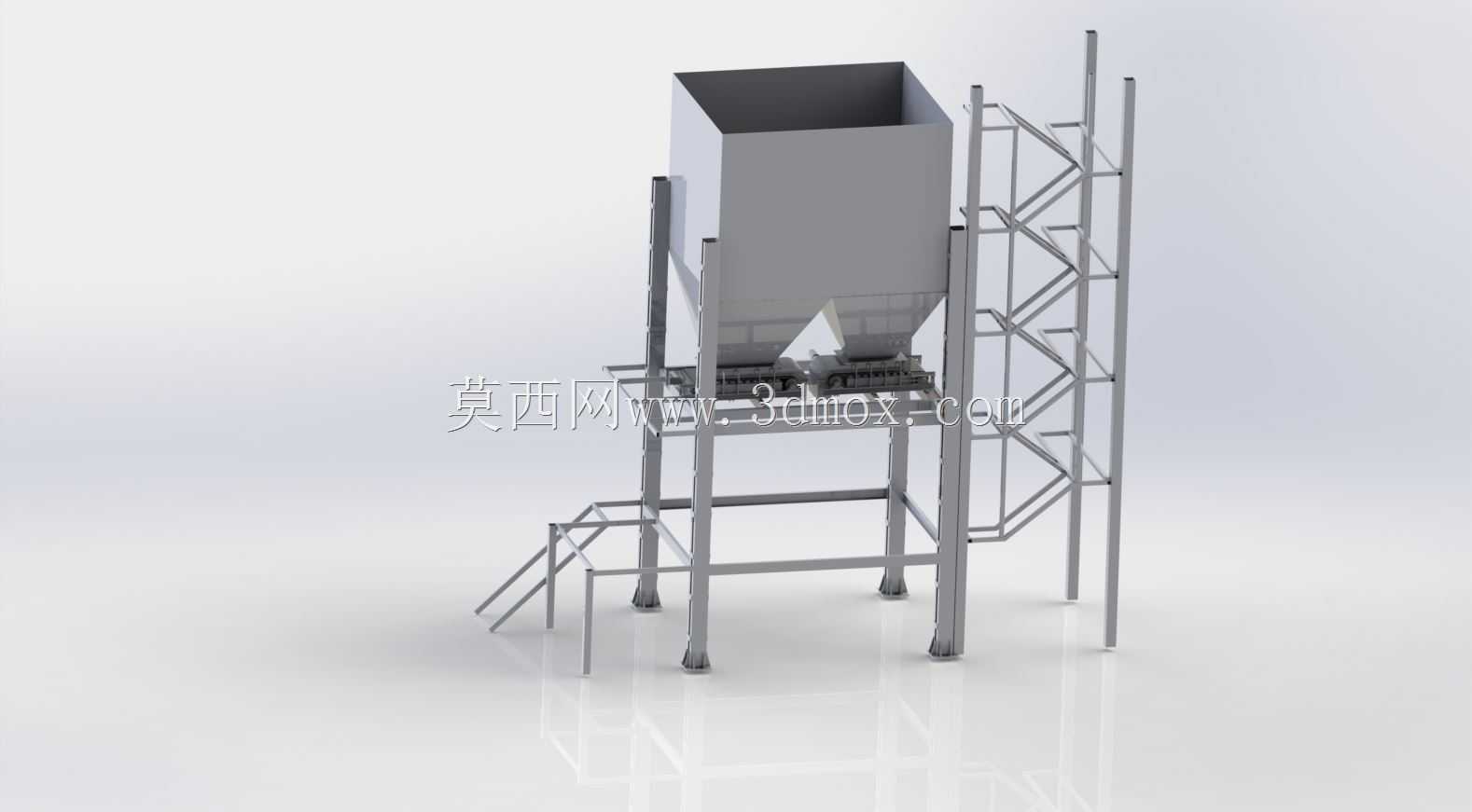

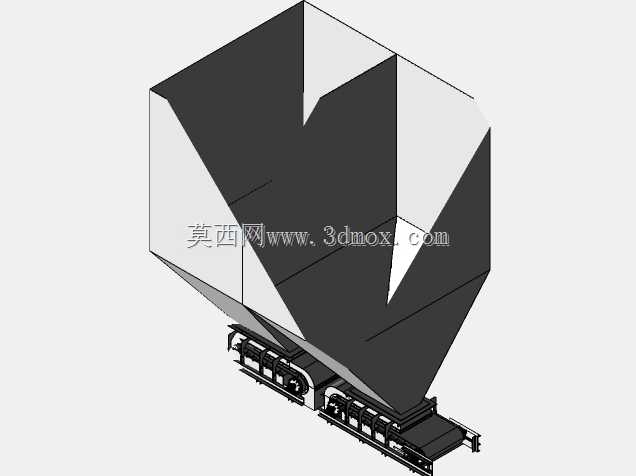

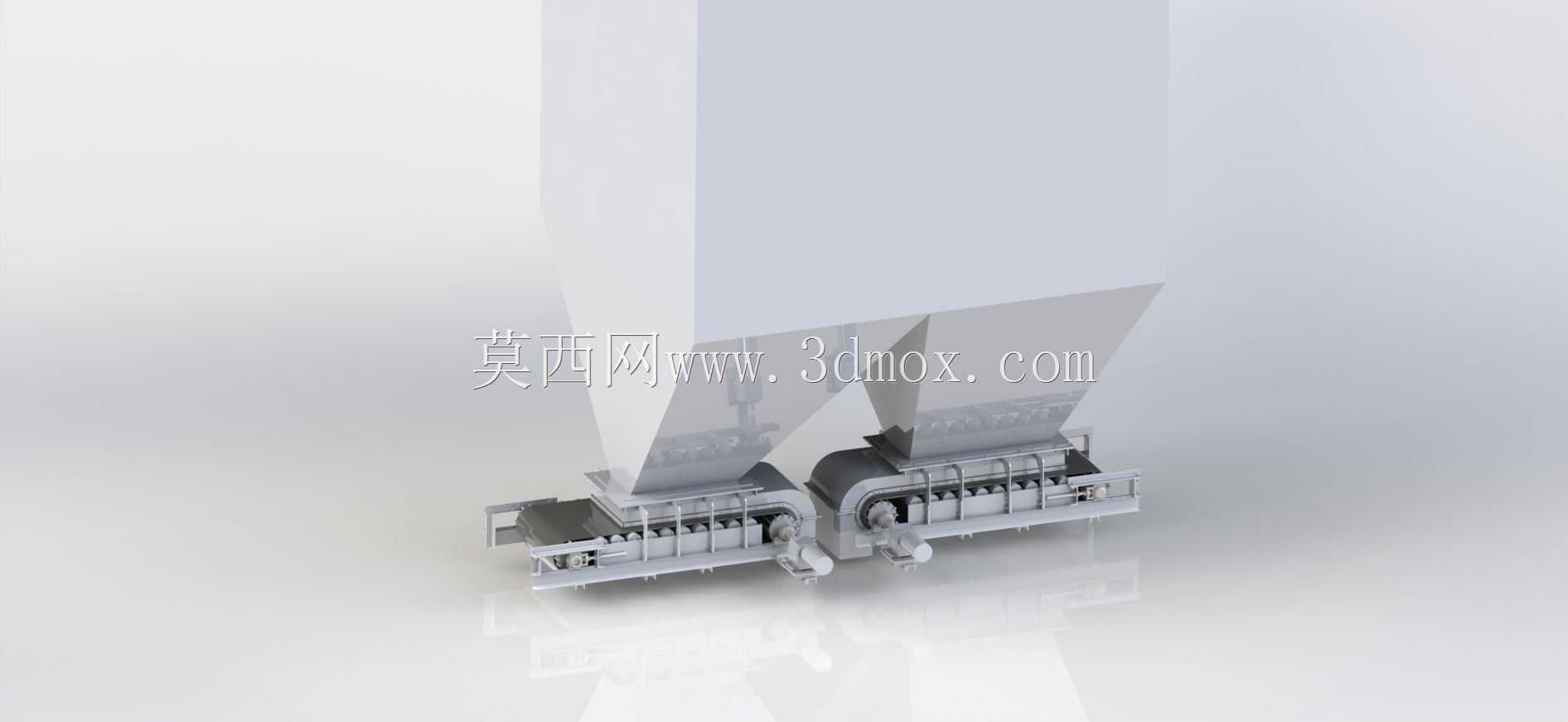

这款带式给料设备主要面向矿山、煤炭、建材、化工等散状物料处理场景，布置在料仓出料口与下游输送、破碎、筛分设备之间，承担将料仓内储存的散状物料均匀、连续、定量输送至下一工序的核心作用，可有效避免料仓出料时出现的物料拱塞、下料不均、冲料跑料等常见问题，保障整条散料处理生产线的运行稳定性。设备整体采用立式钢架支撑结构，上部设置大容积方形受料斗，斗体采用上宽下窄的渐缩式设计，能够承接上游来料的同时，依靠物料自身重力实现顺畅导料，避免物料在斗内壁粘附残留；受料斗下方对应设置双出料通道，可匹配双路输送的产线布局需求，也可根据现场工况调整为单路出料形式。设备配套的侧边爬梯与检修平台，充分考虑了现场运维人员的操作需求，爬梯踏步采用防滑设计，检修平台预留足够的操作空间，方便日常对设备内部进行检查、易损件更换与积料清理作业。支撑钢架采用方管焊接成型，底部设置可调式支撑脚，能够适应现场地面不平整的安装条件，可快速调整设备整体水平度，保障皮带运行时不出现跑偏问题。设备的核心给料单元采用平型皮带输送结构，运行速度平稳，可根据物料特性与产线产能需求调整给料速率，针对颗粒状、粉状等不同性状的散料都能实现稳定给料，不会对物料产生额外的破碎挤压，也能避免粉状物料在给料过程中出现大量扬尘。在设计过程中，整体结构充分考虑了安装边界的适配性，设备整体占地紧凑，可直接对接各类标准规格的储料仓出料口，不需要对现有料仓进行大规模改造，钢架结构预留了多处吊装点位，方便现场整体吊装就位，同时各部件采用模块化设计，运输时可拆分后进场，再进行快速组装，能够适配不同规模的工业生产现场安装条件。设备的传动结构布置在机架侧部，不占用下部通行空间，现场布线与管线连接十分便捷，整体结构兼顾了运行可靠性与运维便捷性，能够长时间在高粉尘、重载的工业环境下稳定运行。
