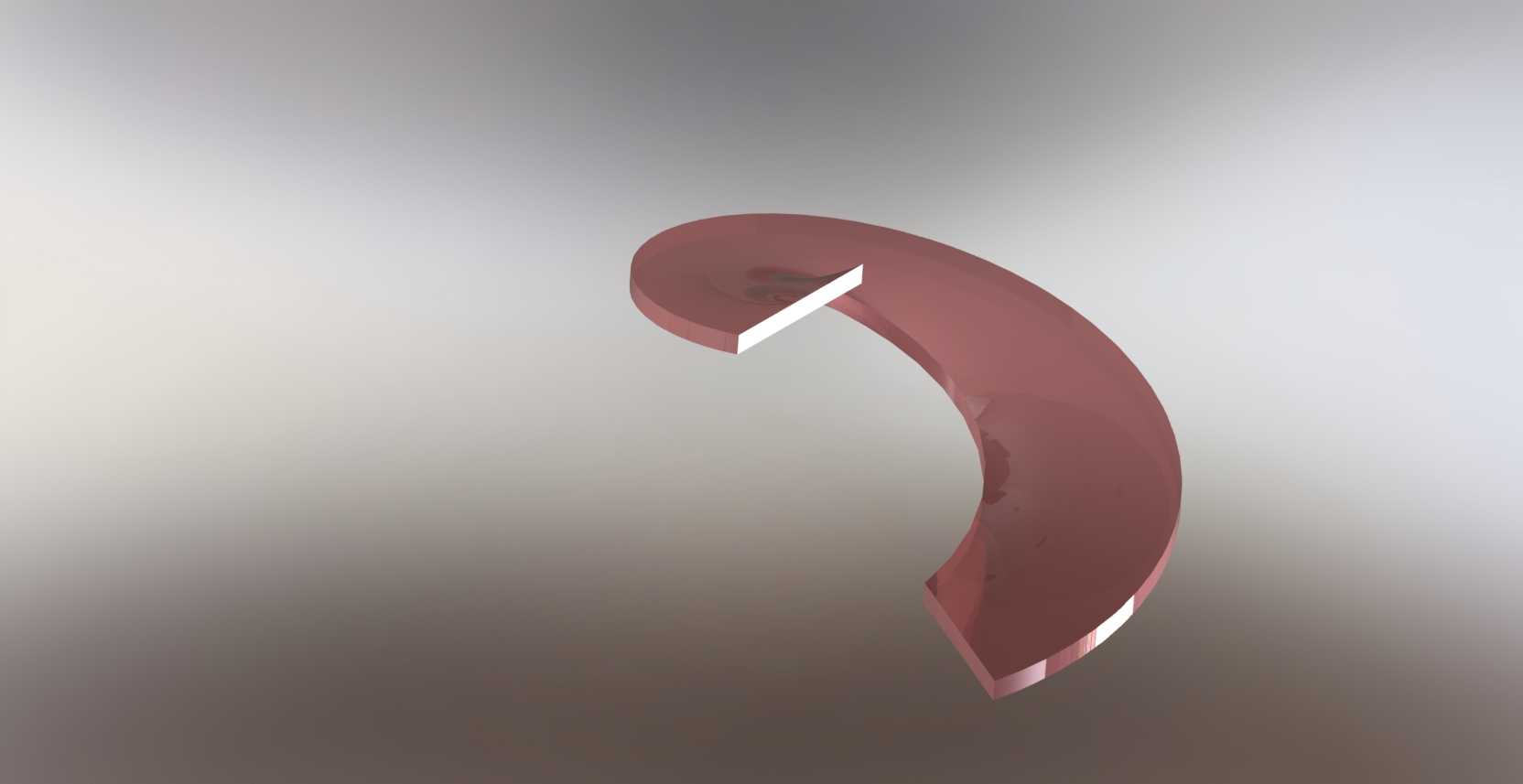

弧形冲压结构件三维设计模型

　　这款弧形冲压结构件的设计，最初是面向传感检测设备的配套安装定位需求展开的，在工业传感检测场景中，这类异形冲压件往往承担着传感器安装基座、导向限位或者信号遮挡触发的作用，区别于标准平板类冲压件，弧形的轮廓能够适配圆形检测辊、弧形安装面的装配需求，避免在设备运行过程中出现棱角剐蹭检测物料、干涉运动部件轨迹的问题。从实际应用场景来看，这类构件常出现在包装设备的色标检测工位、输送线的物料到位检测位置，以及小型精密仪器的内部传感组件固定环节，因为这类场景的安装空间往往比较局促，没有多余的位置布置厚重的机加工支座，采用薄板材冲压成型的构件，既能够满足结构强度要求，又能最大程度压缩占用空间，适配紧凑化的设备布局。

　　在功能特性设计上，构件的弧形曲率是经过反复校核的，弧度匹配常规检测工位的回转半径，两端的平直切边是专门预留的安装固定位，平直段的平面度控制在冲压工艺可实现的公差范围内，能够保证安装时与固定面完全贴合，不会出现翘曲导致的传感器安装角度偏移。构件的厚度选择适配常规冲压工艺的加工范围，既不会因为板材过薄导致冲压后出现回弹变形，无法保证弧形轮廓的尺寸精度，也不会因为板材过厚增加不必要的重量，给安装位置的支撑结构带来额外负载。边缘位置做了微小的倒角处理，这是冲压工序中同步完成的，避免锐边在装配时划伤操作人员，也防止长期使用过程中锐边割损配套的传感器线缆。

　　设计思路上没有采用复杂的曲面造型，整个构件是等厚度的弧形拉伸结构，这种结构最大的优势是冲压模具结构简单，不需要复杂的侧向抽芯结构，单工序冲裁加弯曲成型即可完成加工，能够有效降低批量生产的模具成本与加工工序，适合传感配件这类小批量、多批次的配套生产需求。在建模过程中，特意对弯曲位置的圆角半径做了工艺性优化，圆角半径大于板材厚度的1.2倍，避免冲压弯曲时出现外侧拉裂、内侧起皱的工艺缺陷，同时预留了合理的回弹补偿量，保证冲压成型后的实际弧度与设计值偏差控制在装配允许的范围内，不需要后续额外的整形工序。

　　从安装边界来看，构件的整体外轮廓尺寸适配常规小型光电传感器、接近传感器的安装间距，两端平直段的安装孔位（如果后续拓展安装孔的话）中心距符合通用五金配件的安装孔距标准，能够直接适配现有设备的安装螺孔位置，不需要对原有设备结构做额外的打孔改造。弧形段的内弧面预留了足够的间隙，能够容纳传感器的线缆走线空间，线缆可以顺着弧形内壁排布，避免被运动部件剐蹭，同时弧形结构本身也能对线缆起到一定的防护作用，减少外力对线缆的拉扯损伤。构件的表面没有设计多余的凸起或者凹槽，整个外表面光滑流畅，不容易积灰，在工业车间多粉尘的使用环境下，日常清洁维护也更加方便，不会因为粉尘堆积在结构缝隙中影响传感器的检测精度。

　　在实际选型适配时，这类冲压结构件可以根据具体的使用场景调整板材材质，普通工况下采用常规冷轧钢板冲压后做喷塑处理即可满足防锈需求，如果是在有腐蚀性气体的检测环境中，也可以更换为不锈钢板材冲压，不需要改动整体的结构尺寸，模具只需要调整间隙参数就能适配不同材质的板材加工，具备很强的场景适配性。和传统的机加工弧形支座相比，这种冲压成型的构件生产效率更高，单件加工成本仅为机加工件的几分之一，同时重量更轻，对于需要频繁调整传感器位置的检测工位来说，拆装调整也更加便捷，不需要借助重型工具就能完成位置微调，非常适合自动化生产线的现场调试需求。
