小型条料连续冲压成型模具结构

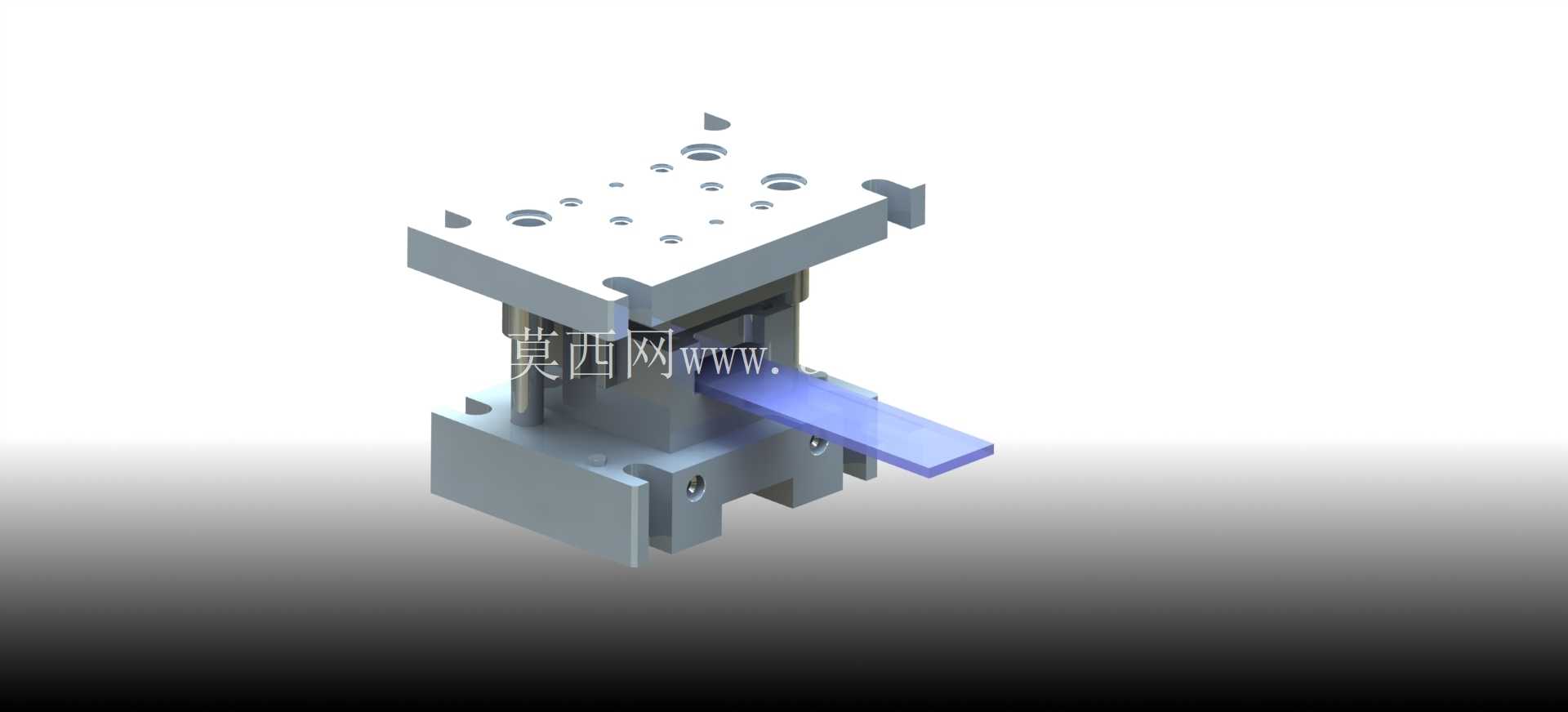

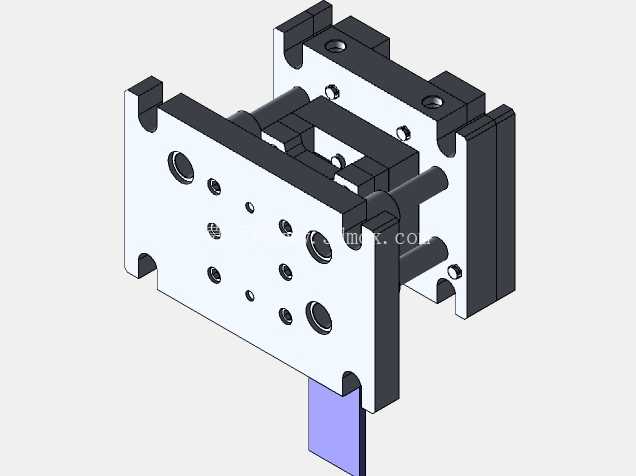

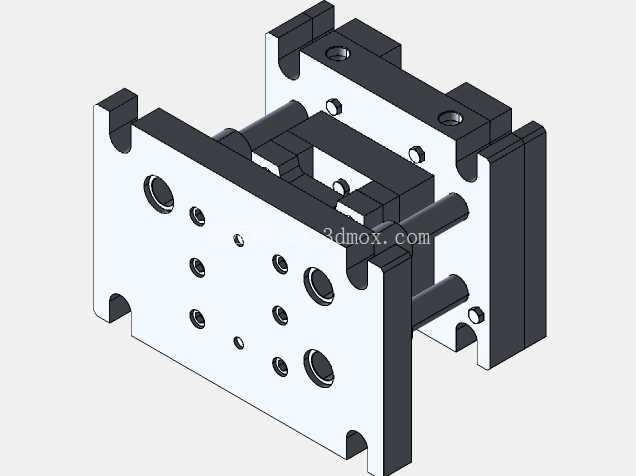

　　这套冲压结构主要面向薄金属条料的连续冲制成型场景，常见于小尺寸五金接插件、家电内部金属弹片、小型结构连接件的批量生产环节，适配常规开式可倾压力机的安装接口，可直接挂载在对应吨位的冲压设备滑块与工作台面之间完成连续作业。从结构布局来看，整套模架采用标准后侧导柱导向形式，上下模座通过对称布置的导柱导套实现合模过程的精准对位，导柱配合间隙控制在0.01mm以内，可有效抵消连续冲压过程中产生的侧向力，避免凸凹模出现啃模、崩刃问题，延长核心工作零件的使用寿命。上模部分集成了冲孔凸模、成型凸模与卸料板结构，卸料板采用弹性卸料设计，内置矩形弹簧提供卸料力，在冲压完成上模回程时，可将箍在凸模上的条料平稳脱出，避免条料随凸模上行造成送料错位。

　　下模部分对应设置了凹模镶块、定位挡料销与成品出料导槽，条料沿导料板送入模腔后，挡料销可精准限定每一次送料的步距，确保每一模次的冲压位置偏差控制在0.02mm以内，冲制完成的成品件会沿下模侧方的倾斜导槽滑出模外，可直接对接生产线的集料装置，无需人工手动取件，适配自动化连续生产的节拍需求。设计过程中优先考虑了模具的拆装维护便利性，所有凸模、凹模镶块均采用快换式结构，通过螺钉与销钉固定在模座对应位置，当某一工作零件出现磨损或崩损时，无需拆解整套模架，仅需拆下对应镶块即可完成更换，大幅降低设备停机维护的时间成本。

　　模架的闭合高度、安装槽尺寸均按照通用压力机的参数范围设计，上模柄采用标准直径规格，可直接夹持在压力机滑块的模柄孔内，下模座通过压板螺栓固定在压力机工作台面，无需额外制作过渡安装板，可快速完成模具的上机调试。针对薄料冲压的特性，成型工位的凸凹模间隙按照料厚的5%设置，可有效避免冲裁断面出现过大毛刺，同时减少冲压过程中的材料拉伸变形，确保成型后的零件平面度、尺寸精度满足后续装配要求。导料板的间距可根据实际加工条料的宽度进行微调，适配一定范围内不同宽度规格的条料加工需求，提升模具的通用适配性。

　　整套结构的受力路径经过优化，冲压过程中的冲压力直接通过模座的加强筋区域传递到压力机工作台，避免模座出现局部应力集中导致的变形问题，长期连续作业下模架的形变量可控制在微米级，稳定保障零件加工精度。出料导槽的倾斜角度经过反复验证，可确保成型后的零件依靠自重顺利滑出，不会出现卡料、堵料问题，减少生产过程中的人工干预频次。卸料弹簧的预压量按照冲压力度合理设置，既能够提供足够的卸料力避免条料粘连，又不会因为弹簧压力过大造成条料表面压痕，保障冲压零件的外观质量。
