带电子锁系统的四层金属储物抽屉结构

这款四层金属储物抽屉单元，主要面向对储物安全有较高要求的商用、工业及特种办公场景，可嵌入安装于钢制办公柜体、车载储物舱、工业设备配套储物格、小型贵重物品保管柜体内部，也可作为独立模块化储物单元集成到智能保管系统中，用于存放小型精密工具、涉密文档、贵重零配件、高值办公耗材等需要受控存取的物品，适配金融网点临时储物、车间工具定点保管、涉密载体存放、实验室样品管控等多种需要权限管理的存取场景。

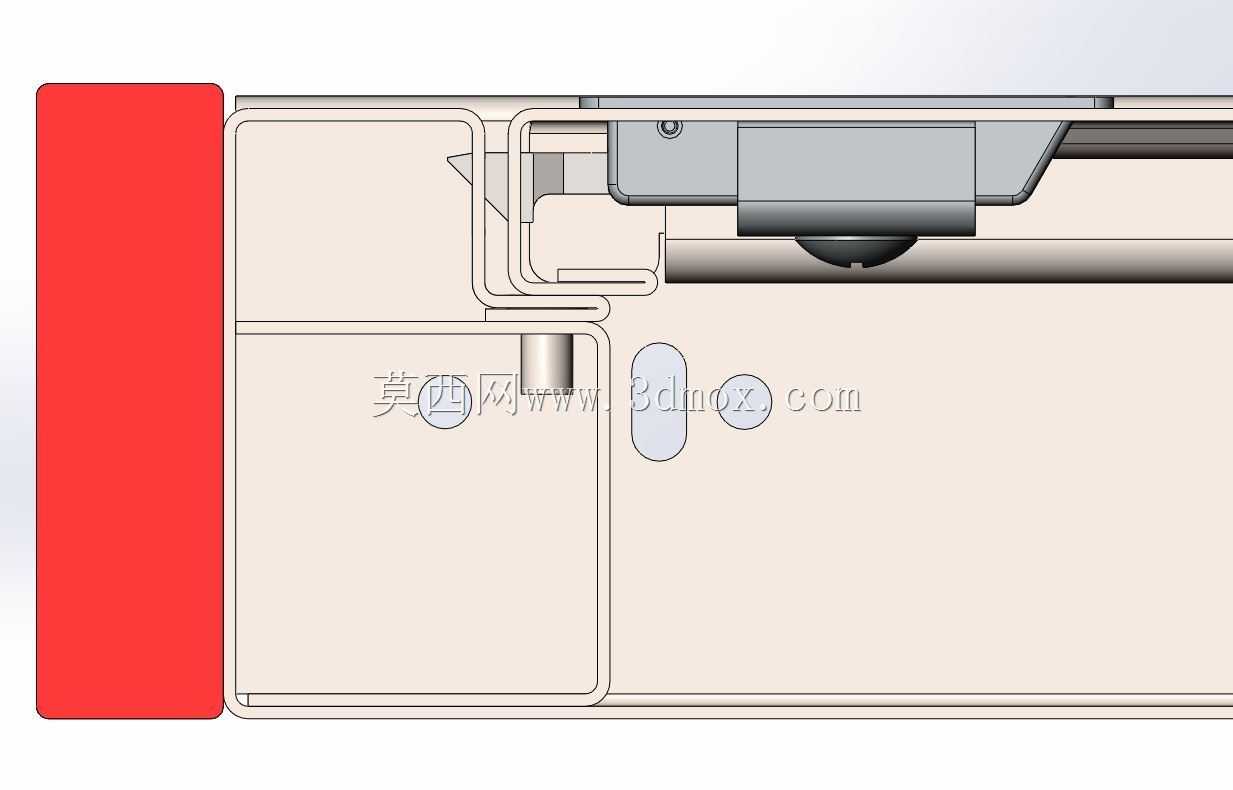

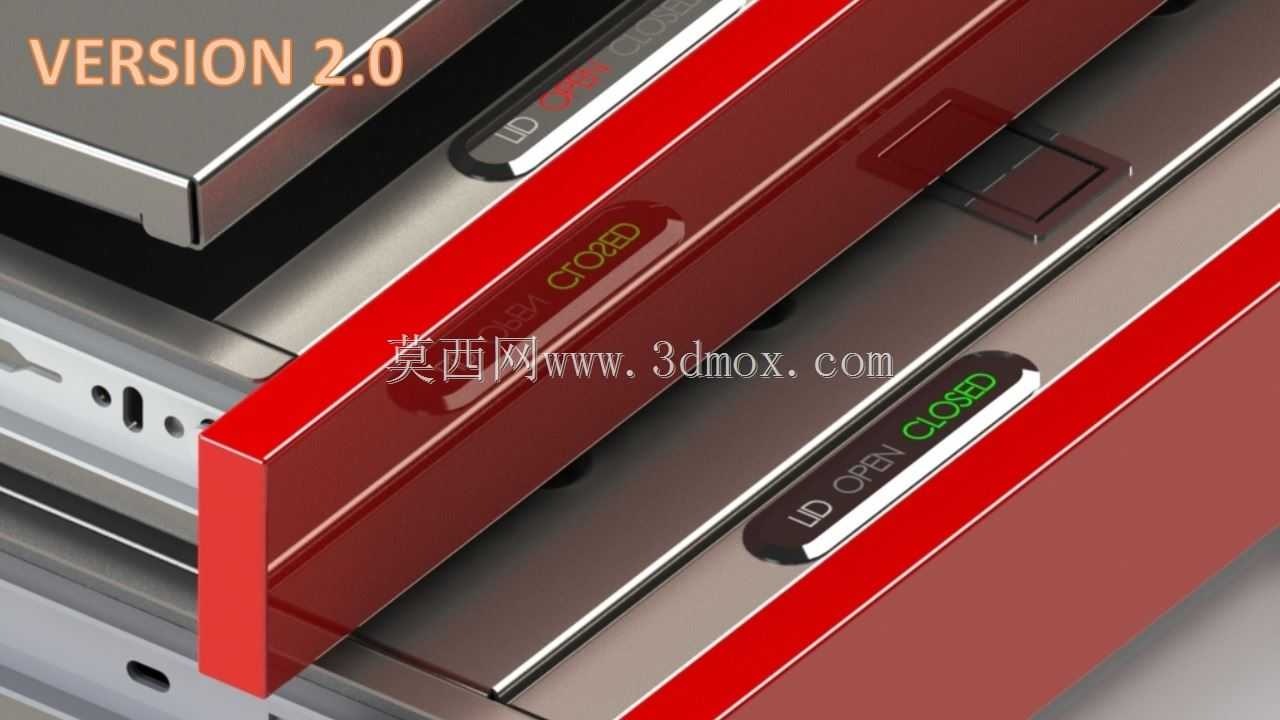

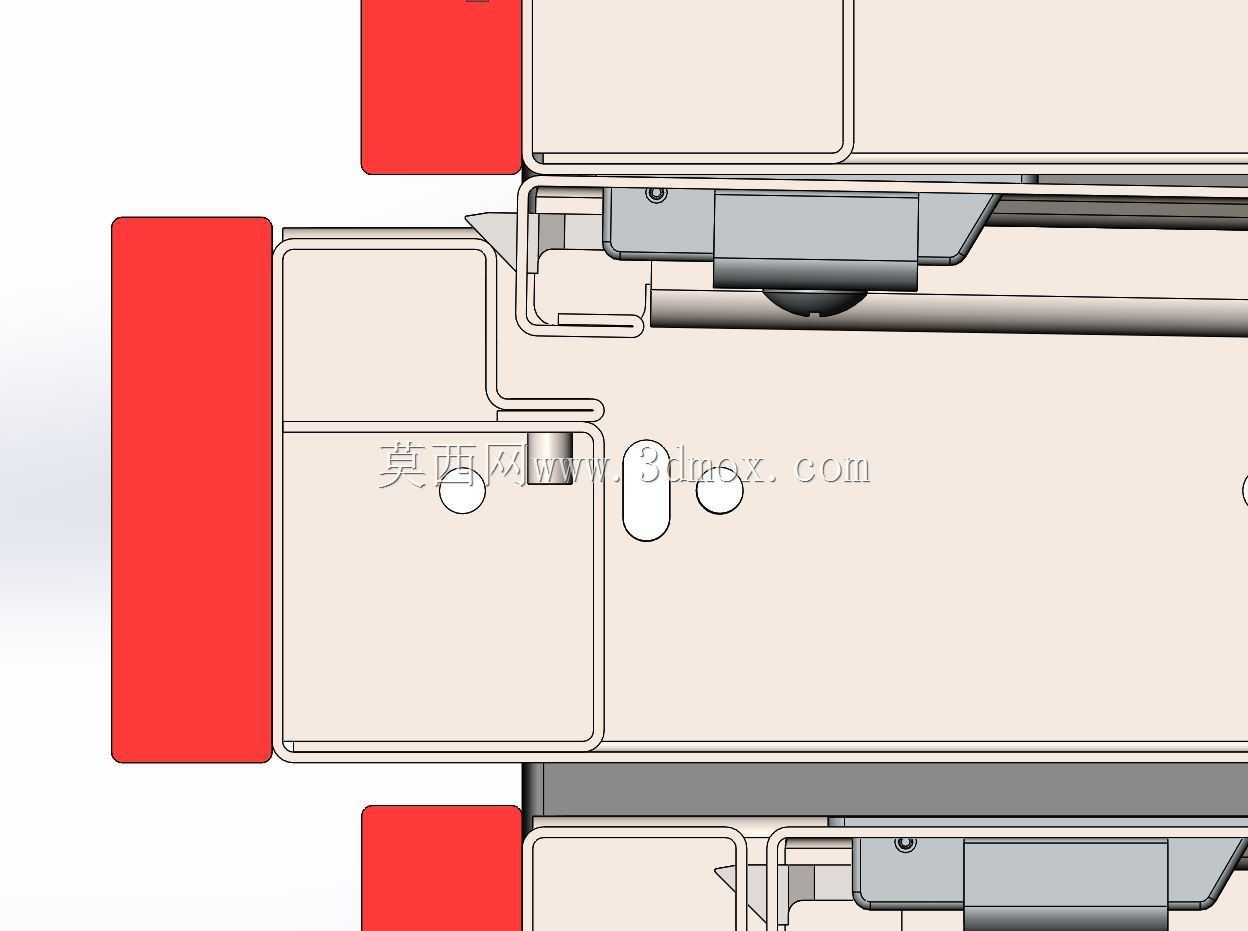

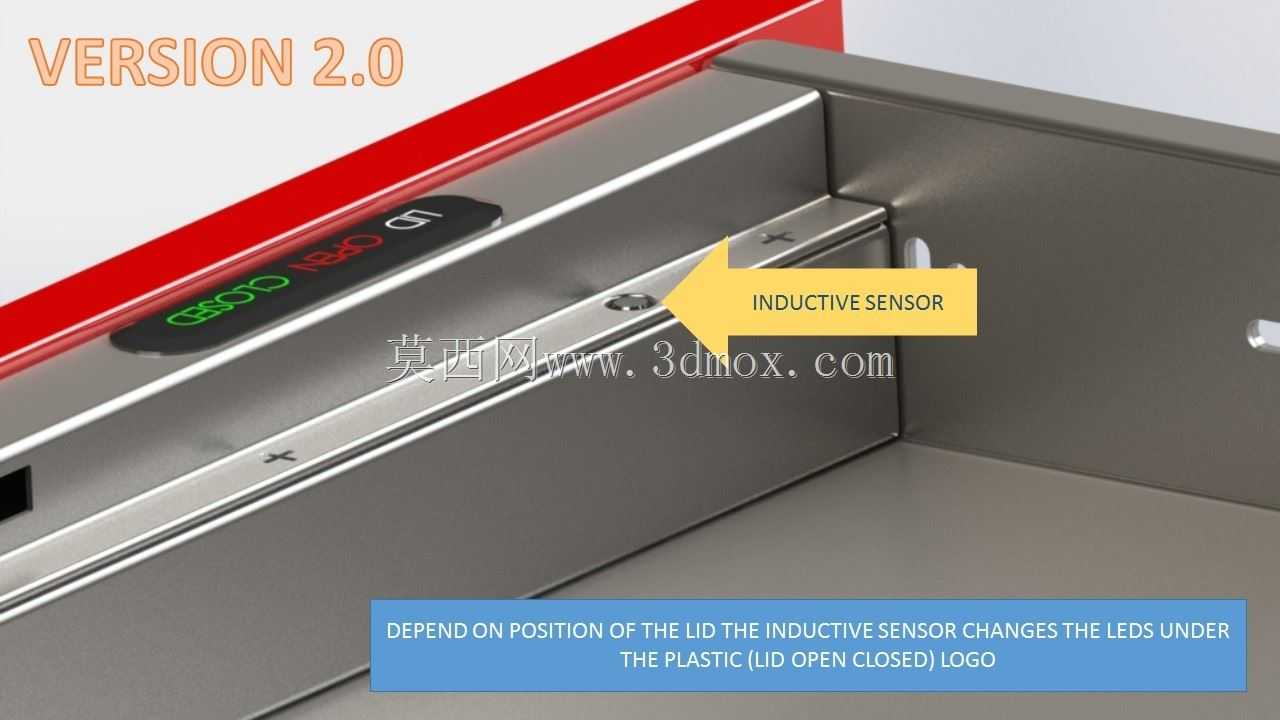

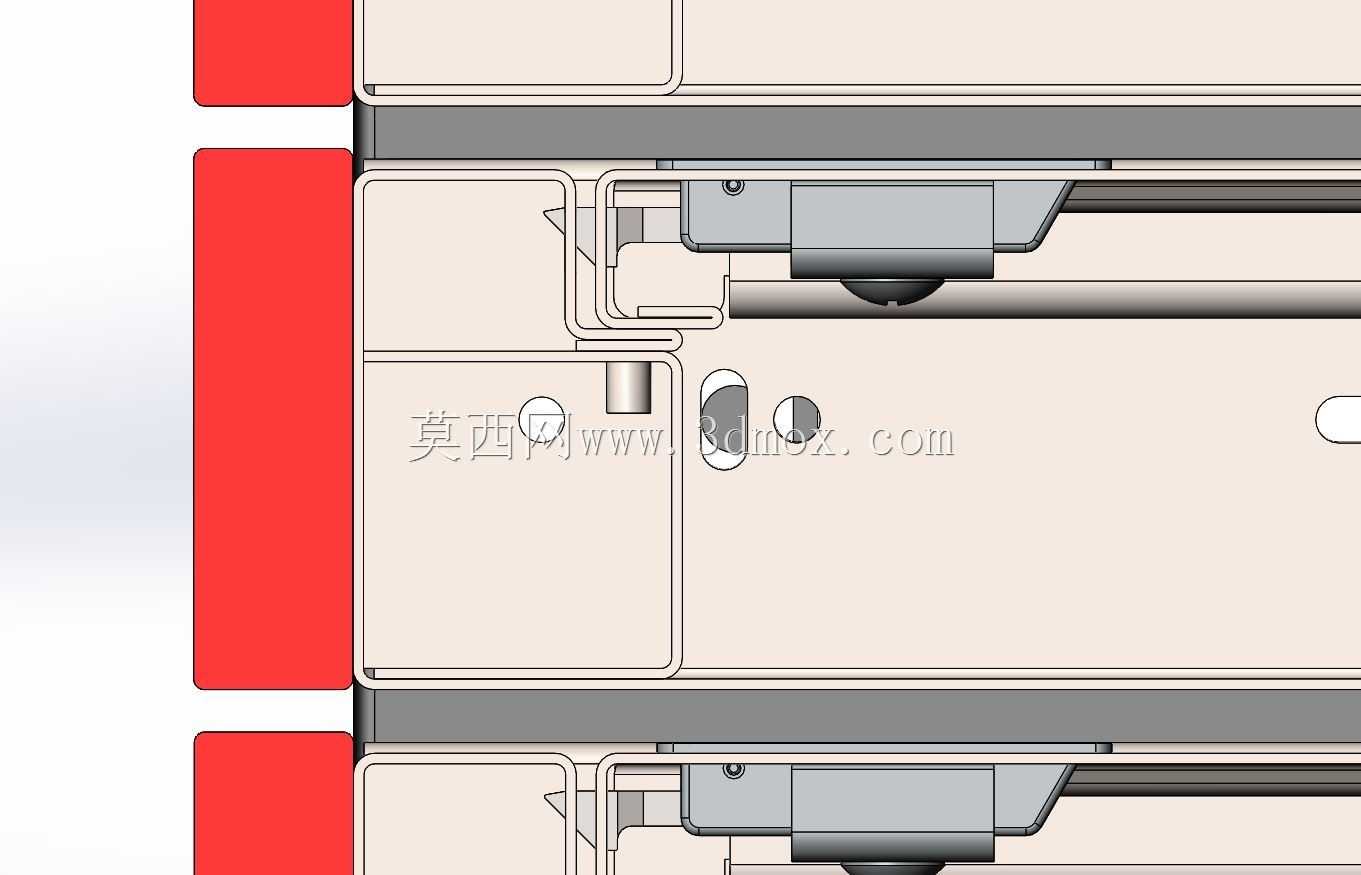

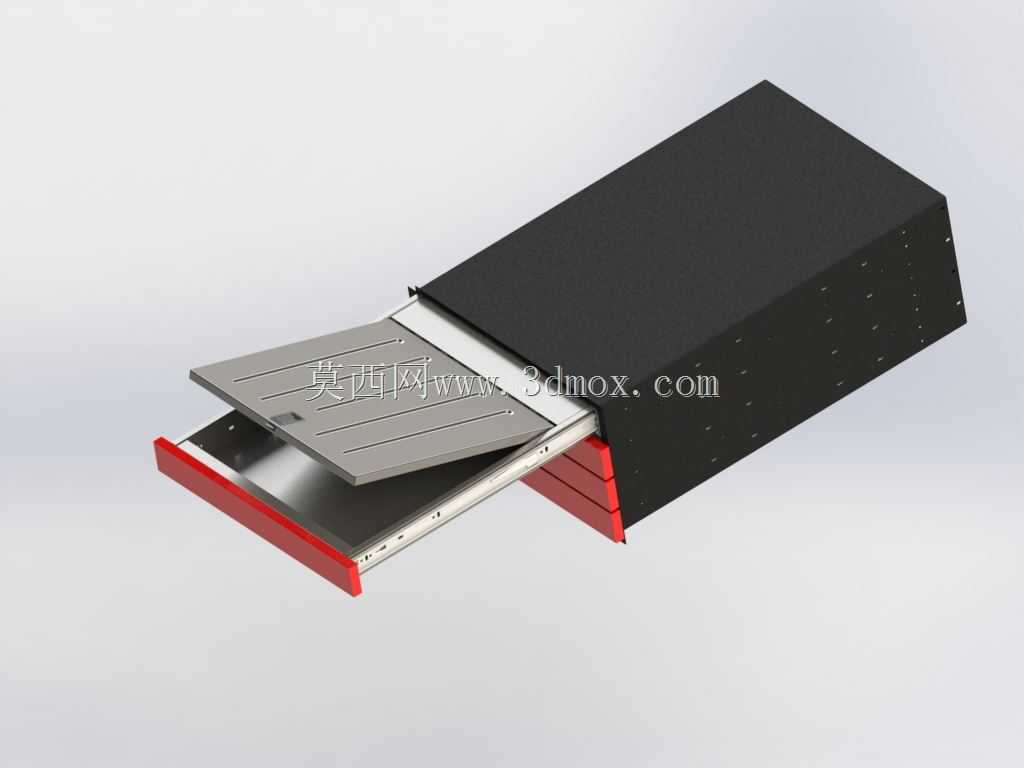

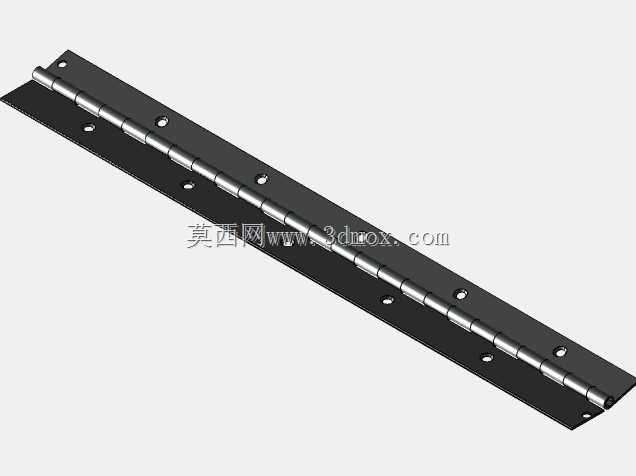

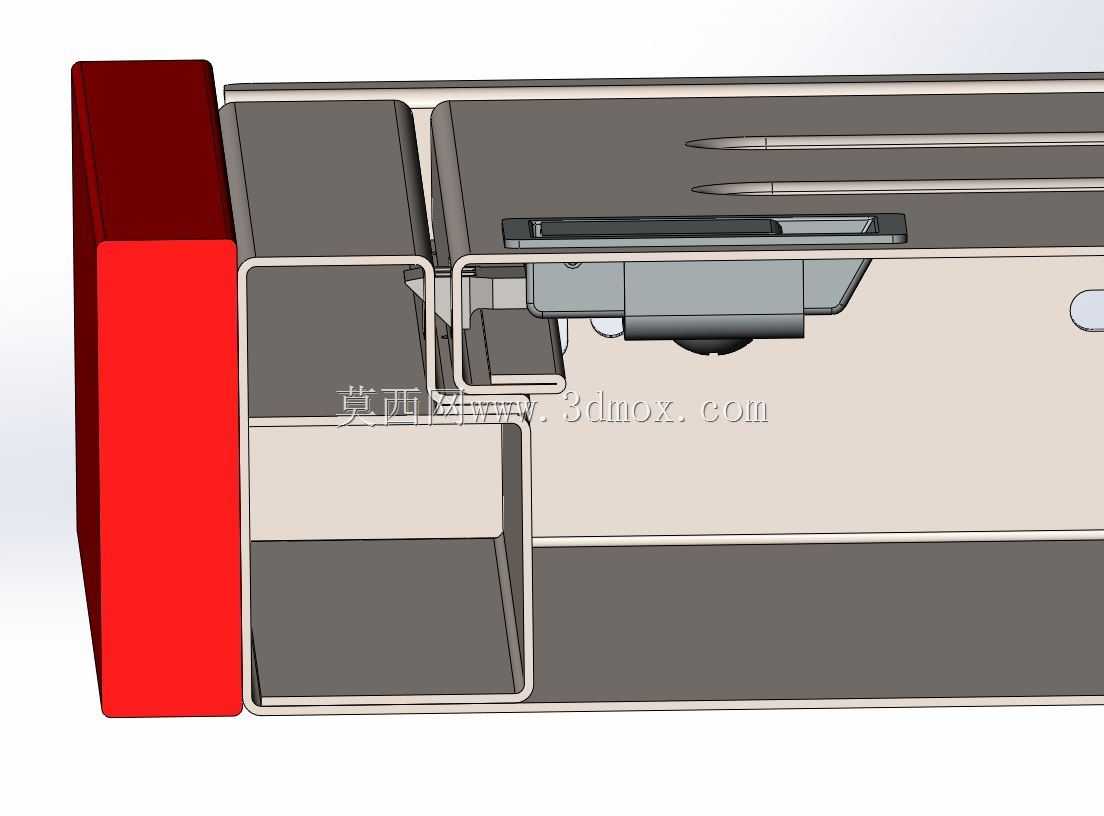

从功能特性来看，该单元搭载集成式电子锁系统，无需额外加装传感器、电机或独立电子元件即可实现状态反馈与锁止控制：当抽屉向外抽出约5cm行程时，锁体传感器会即时反馈解锁状态，可联动外部控制系统实现存取记录留存、状态指示灯提示，清晰反馈抽屉的打开、关闭、锁定、解锁四种工作状态，无需额外布设检测线路即可完成状态采集，大幅降低配套系统的集成难度。单元的锁止结构采用坚固的钢珠铰链设计，翻转盖板在未完全归位的状态下无法完成锁止卡合，可避免抽屉虚关、异物卡滞导致的锁止失效问题，四个抽屉均支持在车间完成预装配后整体安装，老旧单元更换时仅需拆下旧单元整体替换即可，安装与维护效率远高于散件组装的传统抽屉结构，日常运维无需专业人员即可完成更换作业。

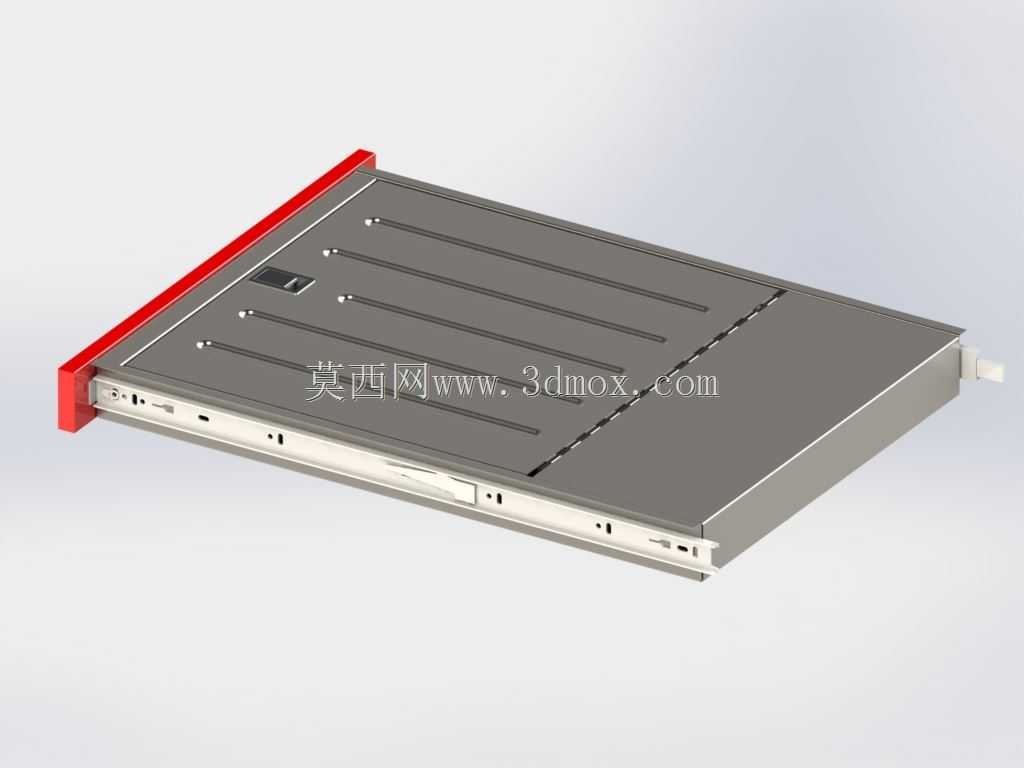

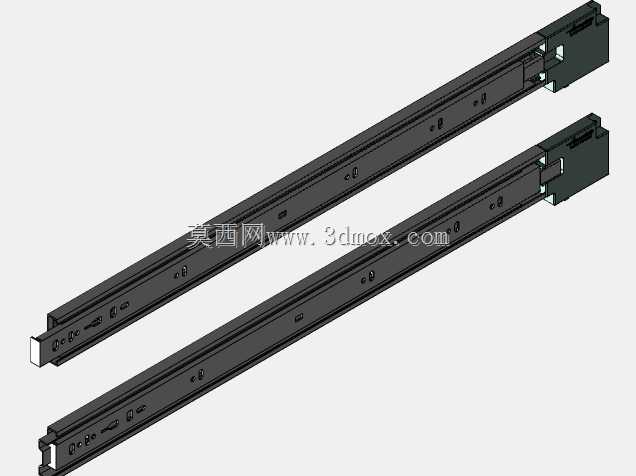

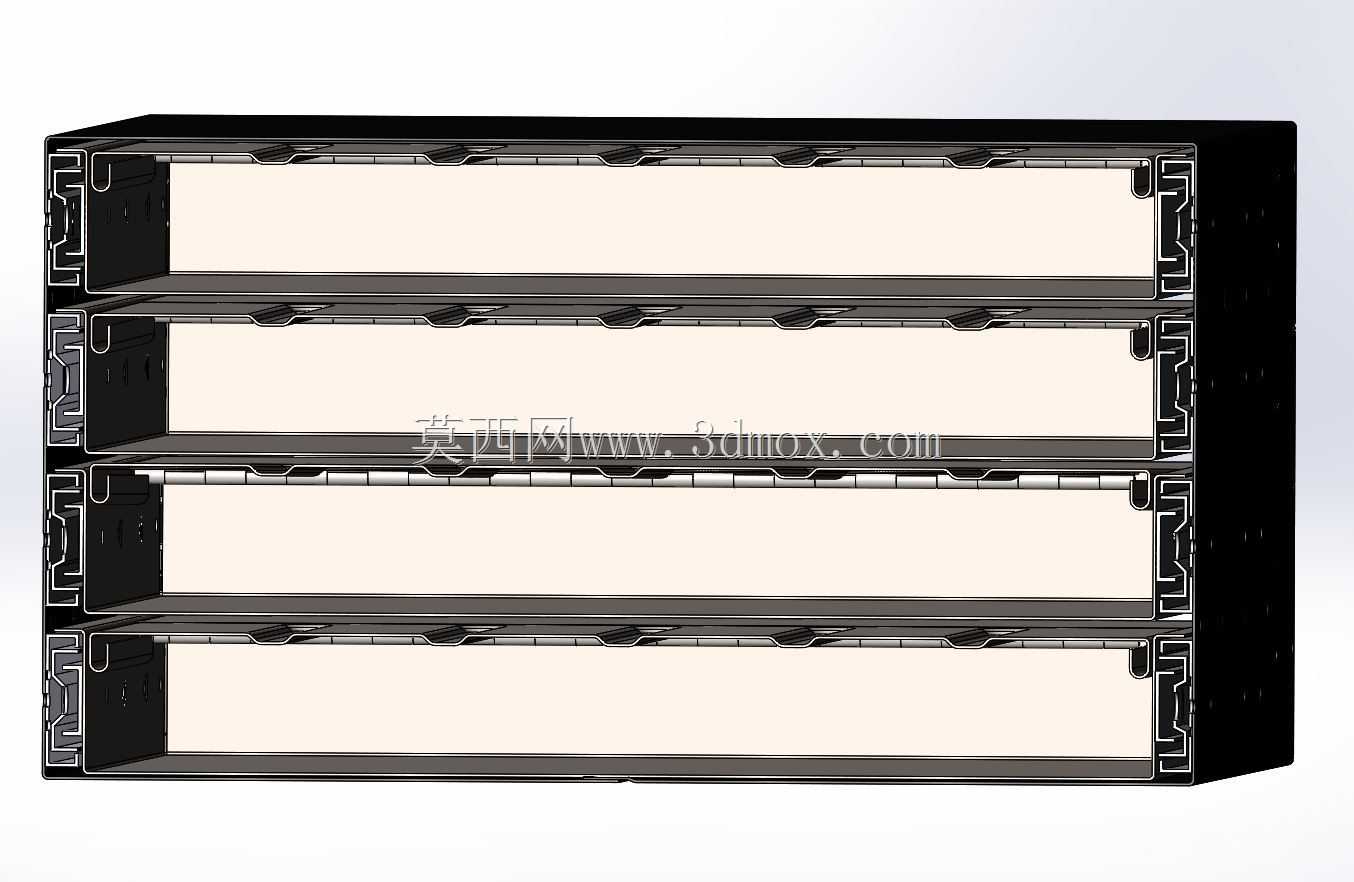

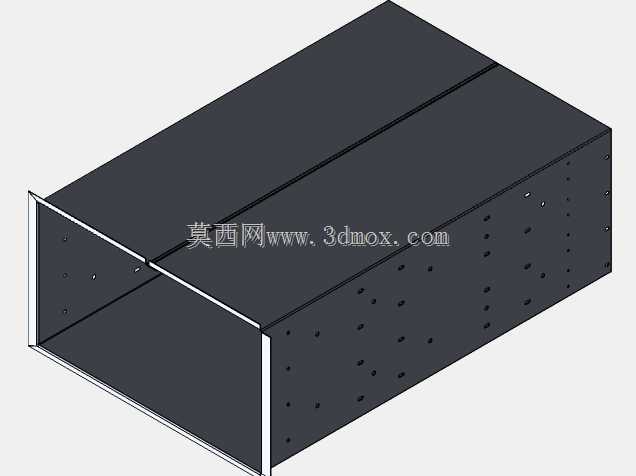

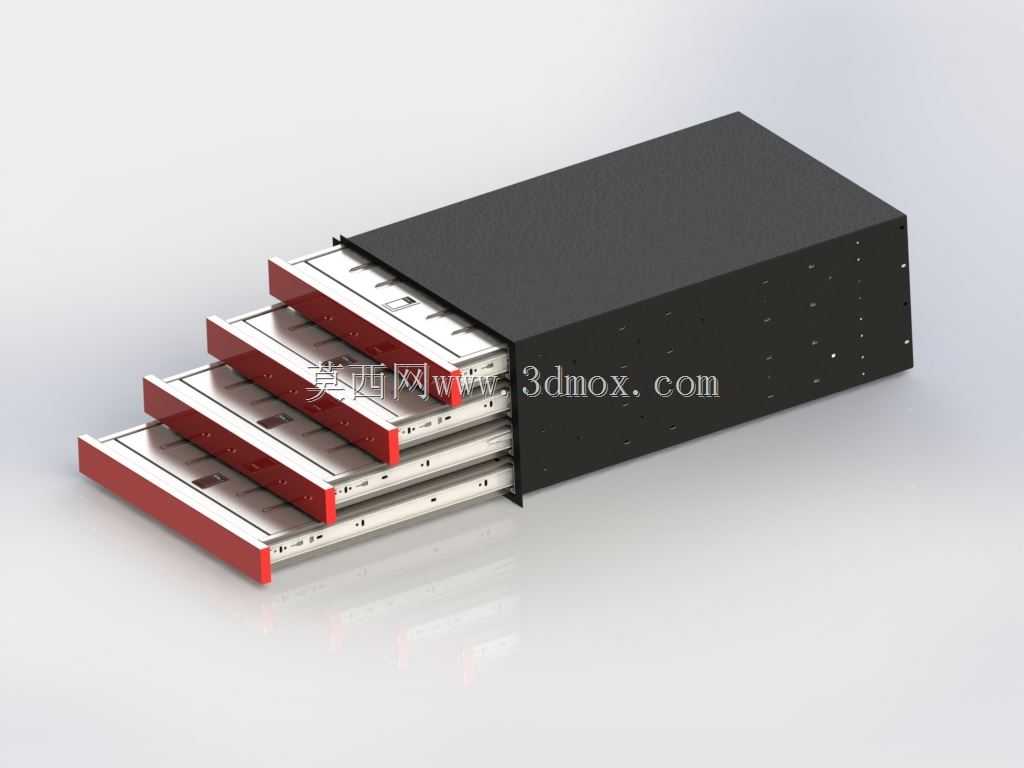

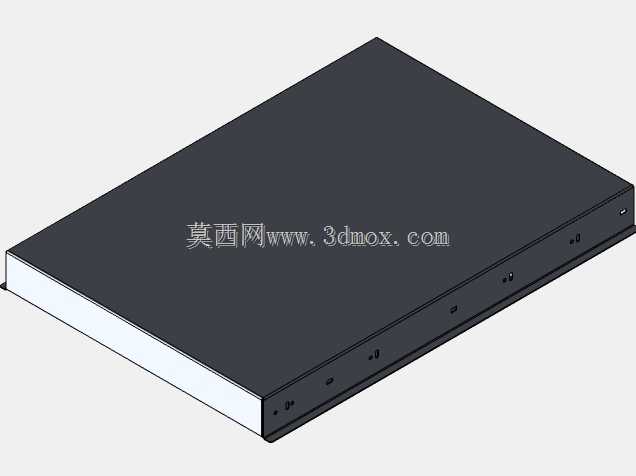

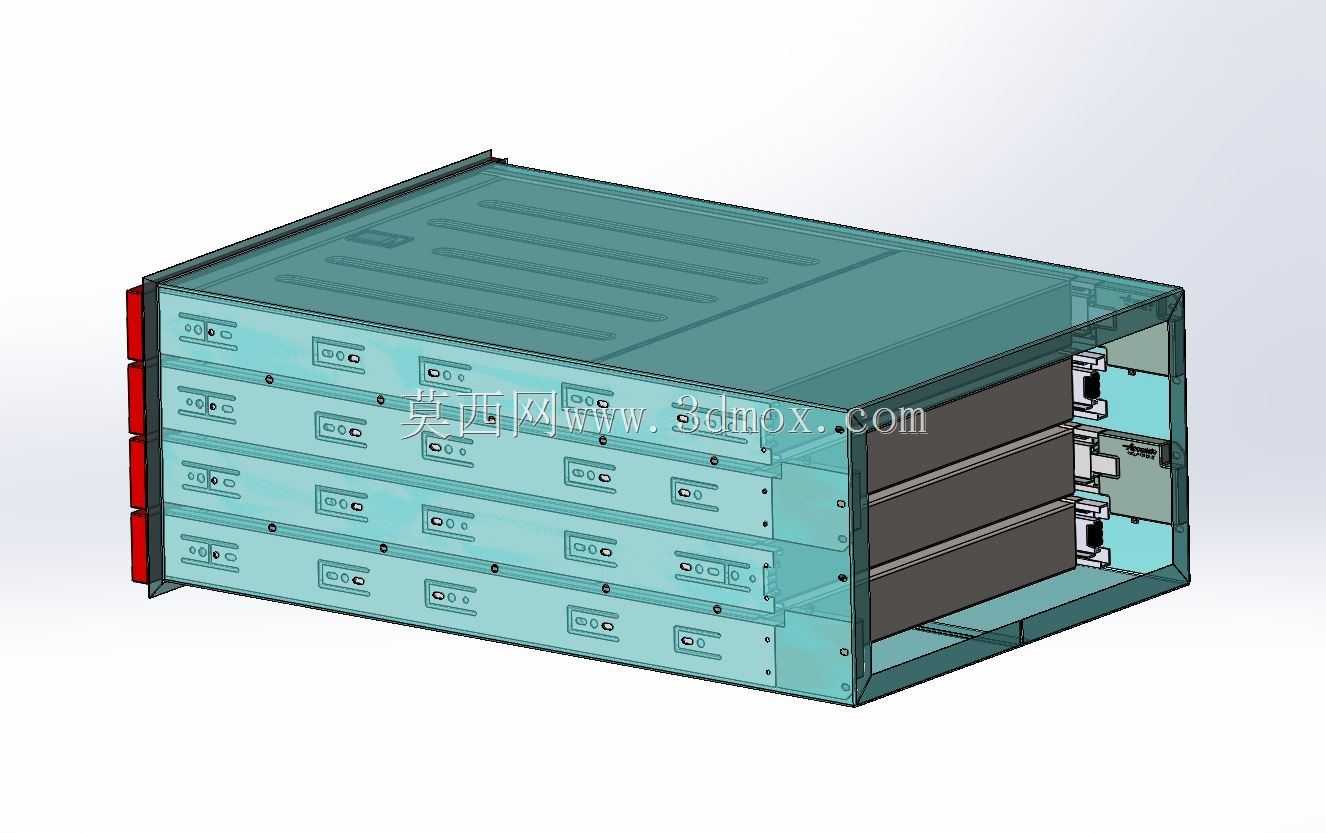

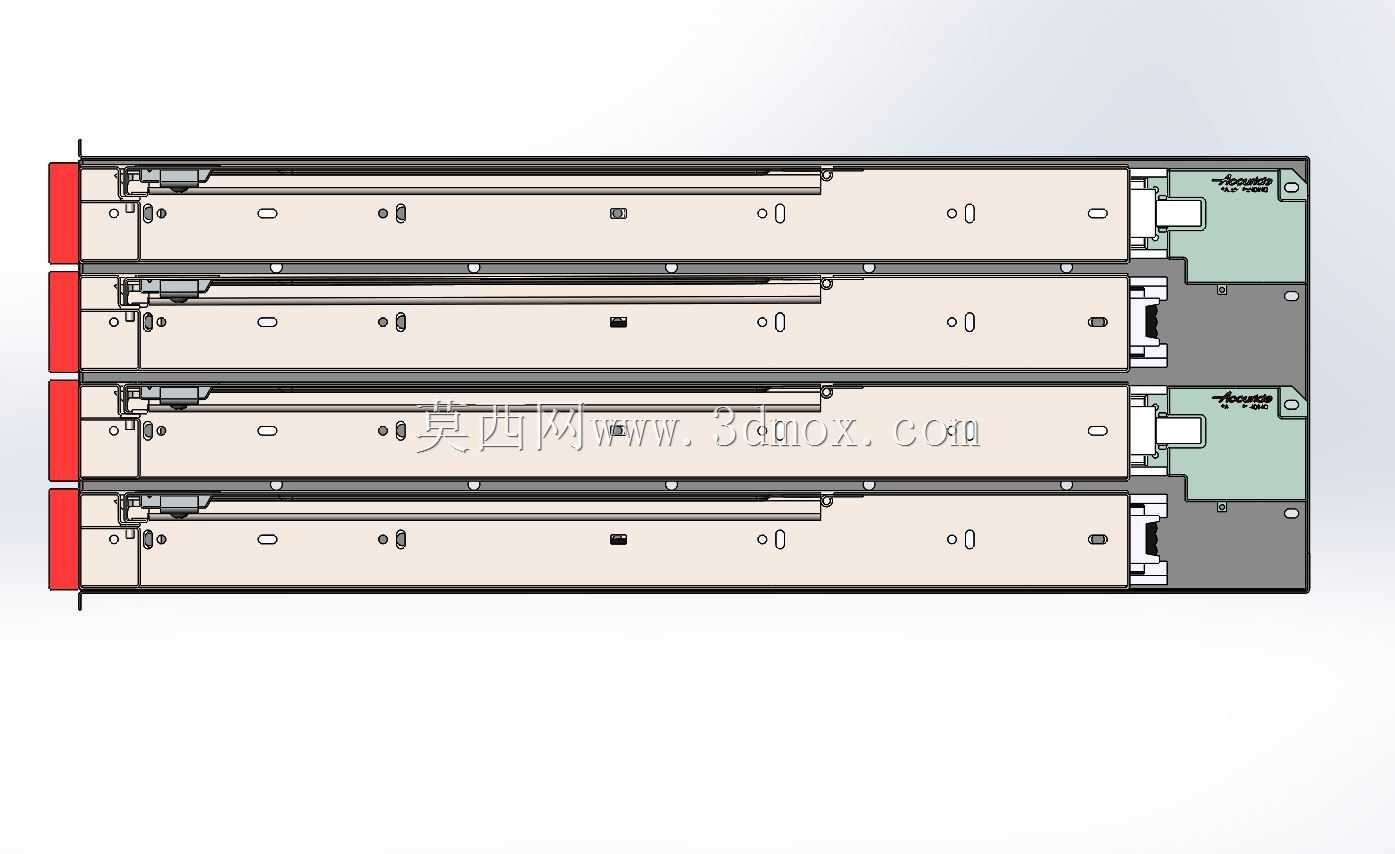

设计思路上，该单元整体采用薄型金属推合结构，外壳为一体化弯折成型的金属箱体，所有边缘均做圆弧翻边处理，既避免锐边划伤操作人员，也提升了箱体整体的结构刚性，减少长期抽拉使用后的形变问题。抽屉内部预留了统一的包装固定位，最大尺寸的存放包装物可通过固定部件下方的盖子完成定位，避免抽屉抽拉过程中内部物品滑动碰撞，适配不同尺寸物品的存放需求。抽屉滑轨采用双侧承重的三节式钢珠滑轨，抽拉行程顺滑无卡顿，单抽屉承重可满足常规小型贵重物品、工具的存放需求，四层抽屉的分层设计可实现物品分类存放，避免不同类型物品混放导致的存取混乱。

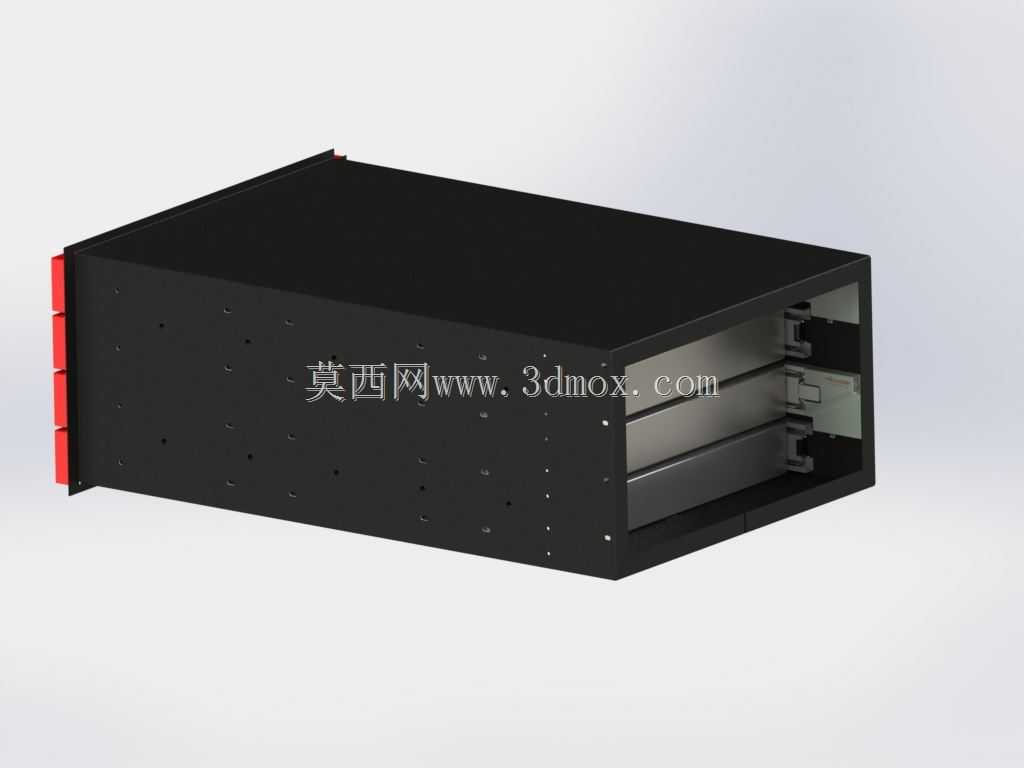

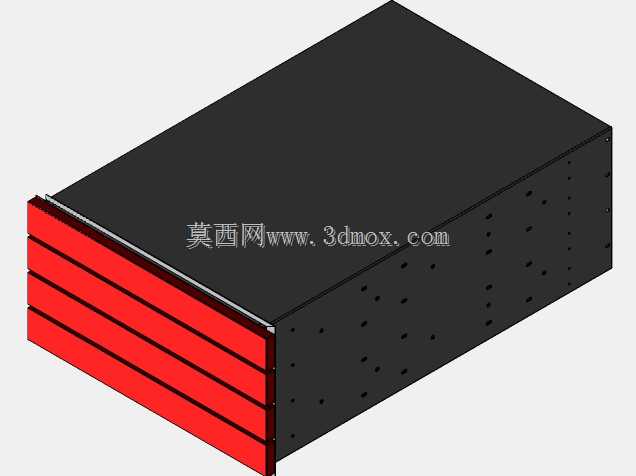

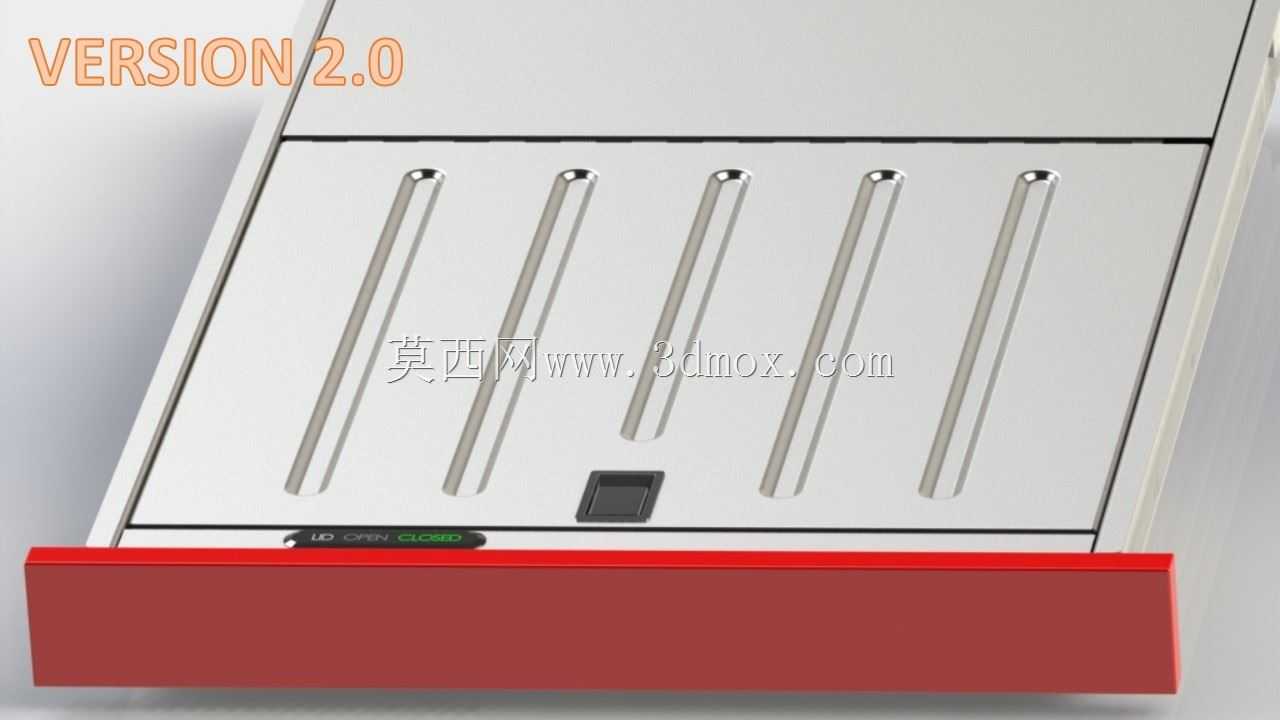

安装边界方面，该单元整体为规整长方体结构，外壳侧面预留了标准安装孔位，可通过螺丝直接固定在柜体预留的安装腔内，无需额外制作转接支架；单元整体金属板重量控制合理，单人即可完成搬运与安装作业，安装时仅需保证安装腔的内尺寸大于单元外轮廓尺寸，预留不超过2mm的安装间隙即可保证抽拉顺畅，单元背部预留了走线槽位，如需外接状态指示线路可直接通过背部槽位布线，不会干扰抽屉的正常抽拉动作。抽屉前端的红色封边既起到视觉标识作用，也可作为抽拉时的受力位，同时在抽屉完全推入时起到缓冲密封作用，减少灰尘进入抽屉内部。
