工业级插销式门闩锁具结构设计

这款插销式门闩是民用与工业场景中应用极为广泛的门体锁止构件，日常可见于厂区设备检修门、仓储库房侧门、户外设备防护柜门、庭院栅栏门、农用机械舱门等场景，核心作用是在门体闭合后提供可靠的横向锁止力，避免门体受外力碰撞、震动意外开启，同时可搭配外挂锁具实现额外的防盗防护功能，是兼顾操作便捷性与锁止可靠性的经典门控五金构件。

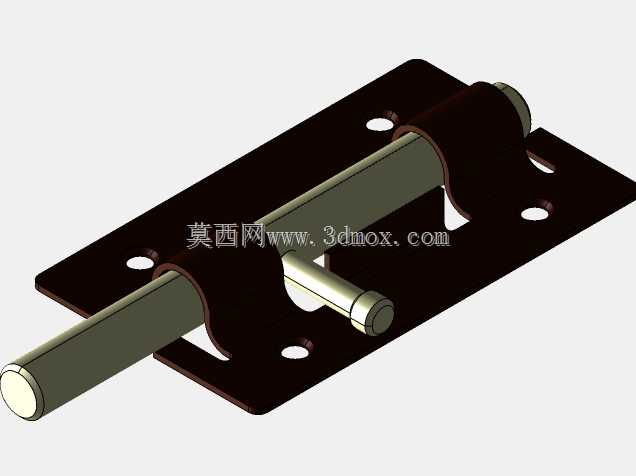

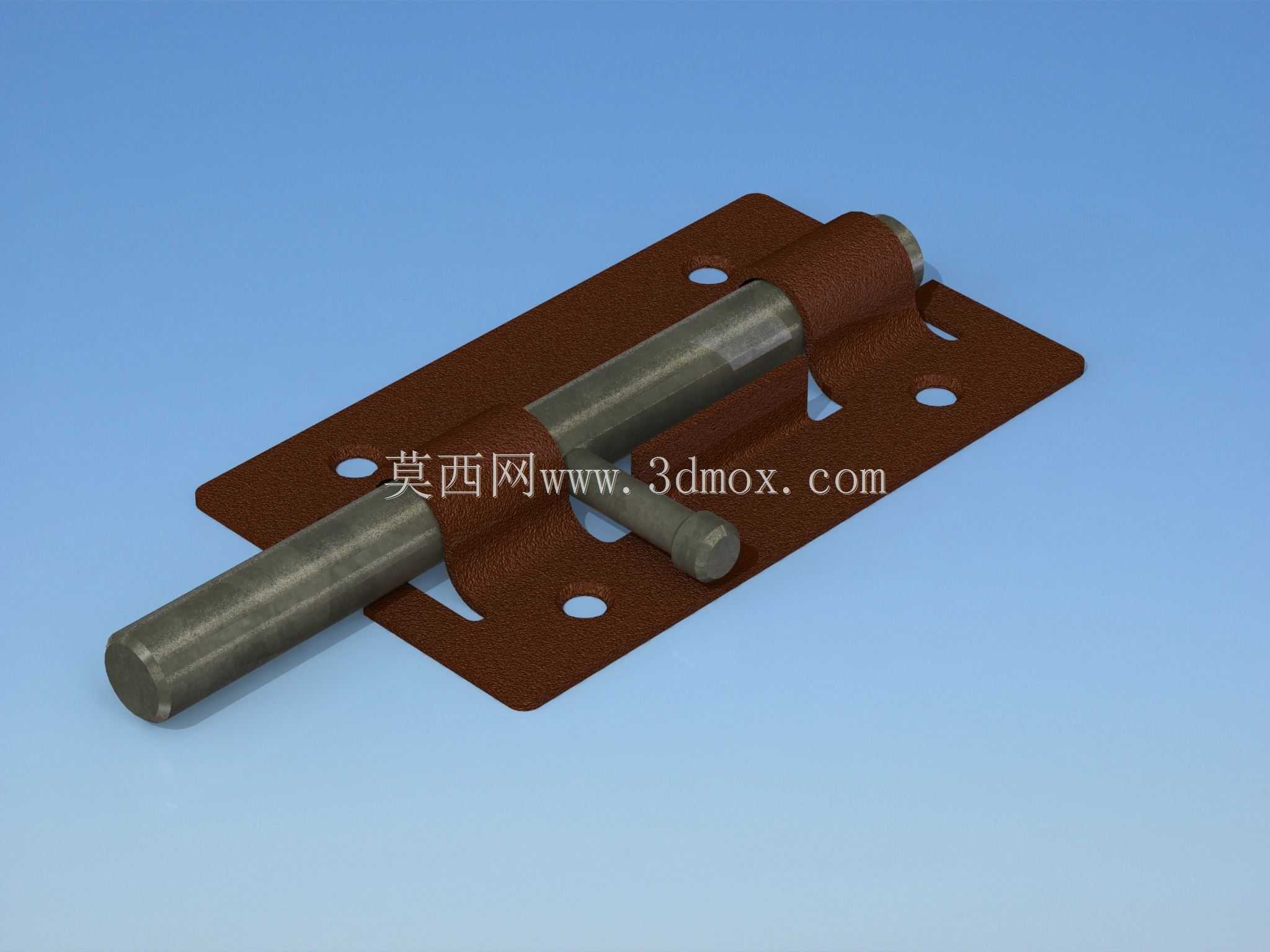

从功能特性来看，这款插销采用了分体式安装座搭配实心滑动销杆的结构，两个带安装孔的固定座分别对应门体与门框的安装位置，滑动销杆穿设在固定座的卷边轴套内，可沿轴向顺畅滑动实现锁止与解锁动作；销杆侧方设置的小直径限位柱可在销杆滑动到解锁极限位置时卡入固定座的限位槽内，避免销杆完全滑脱丢失，同时在锁止状态下也能提供额外的防窜动限位，降低长期使用后销杆因震动自行滑移解锁的风险。固定座表面采用了防锈蚀的表面处理工艺，适配户外、潮湿车间等复杂使用环境，降低长期使用后的锈蚀卡滞概率，实心金属销杆具备足够的抗剪切强度，可承受一定程度的外力冲撞，满足常规防护场景的锁止强度需求。

在设计思路上，这款插销完全围绕易安装、易操作、高耐用性的核心需求展开，没有冗余的复杂结构，所有构件均为冲压与机加工的标准五金件，生产加工成本低，装配工序简单，后期维护更换也极为便捷；固定座上的安装孔采用了长圆孔与圆孔搭配的设计，可适配安装时的一定孔位误差，降低现场安装的对位难度，普通施工人员使用常规螺丝即可完成快速安装，无需特殊定制的安装配件。操作逻辑完全符合大众使用习惯，只需横向拨动销杆即可完成解锁与锁止动作，无需额外的操作学习成本，即使是无使用经验的人员也可快速上手操作。

从安装边界参数来看，这款插销整体长度为139mm，固定座整体宽度为62mm，安装孔的适配孔径为12mm，安装前需要在门体与门框的对应安装位置预留足够的平面安装空间，确保两个固定座的轴套孔位同轴度偏差在合理范围内，避免销杆滑动出现卡滞；安装时需保证销杆的滑动方向与门体开合面保持平行，锁止状态下销杆伸入门框侧固定座的长度不小于销杆直径的1.5倍，才能保证锁止状态的结构稳定性，避免受外力后销杆脱出。
