雕刻机主轴80mm安装固定支架结构

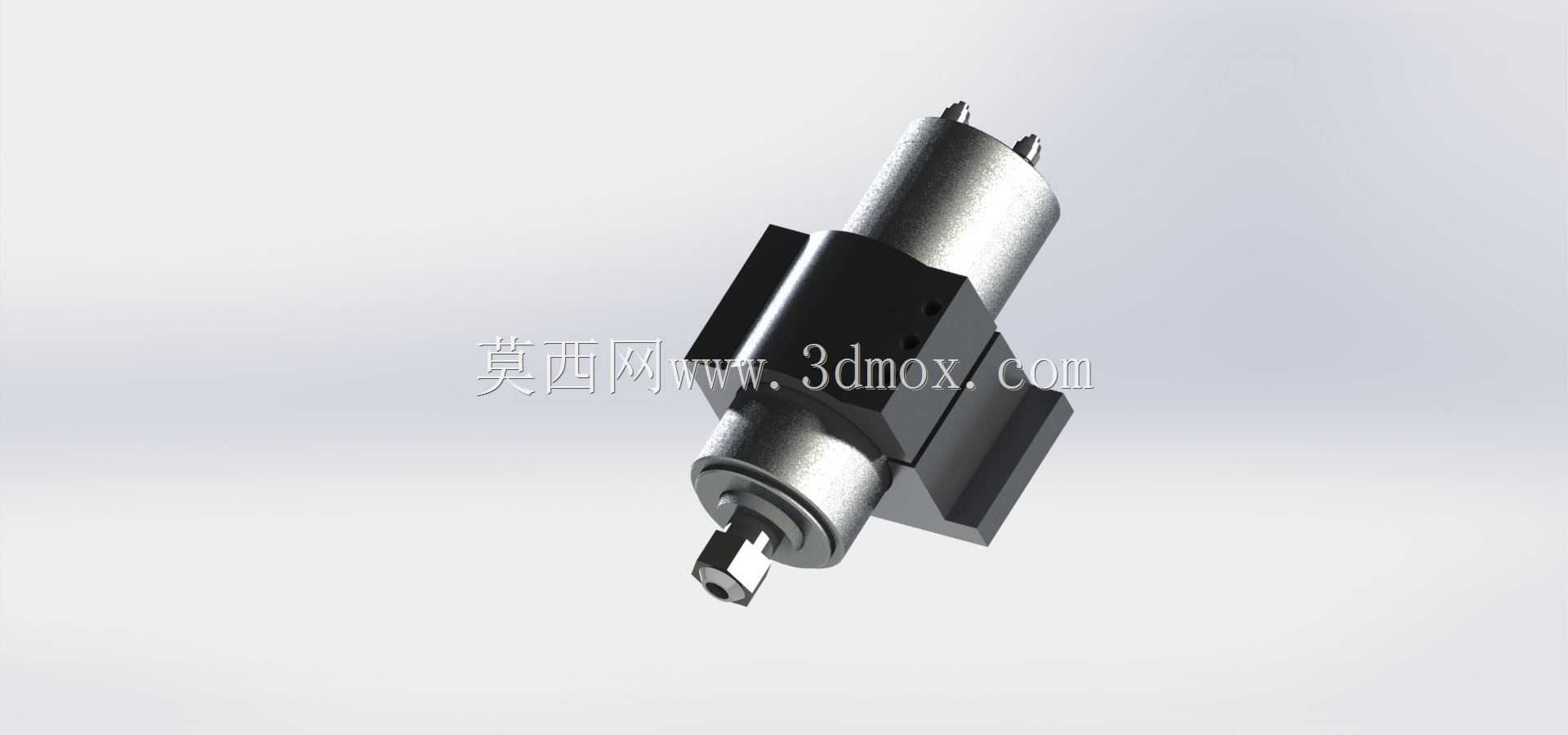

这款安装支架是数控雕刻加工设备中用于固定动力主轴的核心承载构件，主要应用于台式数控雕刻机、小型精雕加工设备的主轴装配环节，承担主轴定位、承载加工反力、保障加工精度的关键作用。在实际加工场景中，高速旋转的雕刻主轴在铣削、雕刻工件时会产生持续的振动与径向切削力，支架的结构刚性与安装精度直接决定了加工过程中主轴的跳动量，进而影响工件的雕刻精度、表面加工质量，甚至会影响主轴轴承的使用寿命。

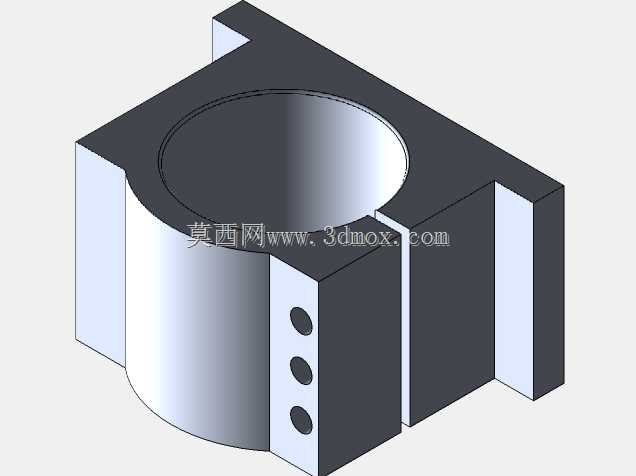

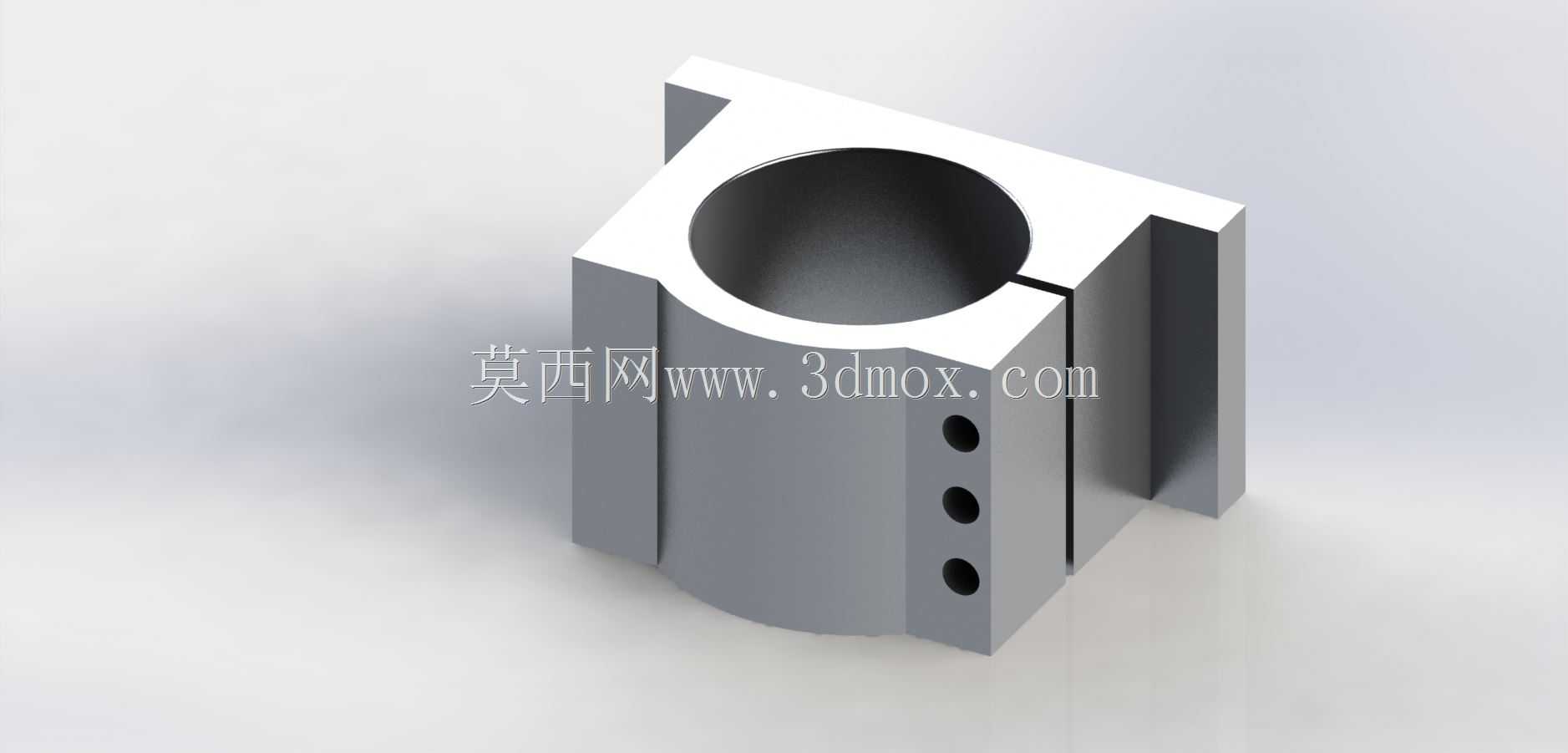

从功能特性来看，该支架采用抱紧式夹持结构设计，主体为一体化铣削成型的金属构件，中间设置直径80mm的主轴安装通孔，侧边开设锁紧开口槽，通过螺栓锁紧即可实现对主轴的周向抱紧固定，这种结构既可以保证主轴与支架的同轴度，也能方便后期调整主轴的伸出长度，适配不同加工深度的作业需求。支架侧面均匀排布的螺丝孔用于安装锁紧调节件，可根据主轴的实际外径微调抱紧力度，避免夹持过紧损伤主轴外壳，或是夹持过松导致加工过程中主轴移位打滑。支架两侧的延伸安装边为设备机架连接位，可通过螺栓直接固定在雕刻机的Z轴滑台板上，安装边的平面经过精加工处理，能够保证支架安装面与滑台的贴合度，避免安装间隙带来的精度偏差。

在设计思路上，这款支架优先保障结构刚性与安装便捷性，主体采用加厚的块状结构设计，避免薄壁结构在高速加工振动下产生形变；安装孔位的排布充分考虑了常规小型雕刻机Z轴滑台的安装孔距标准，无需额外改装即可直接适配多数采用80mm直径主轴的数控雕刻设备。其外形尺寸边界为148mm*79mm，安装时需预留足够的Z轴滑台安装空间，6mm规格的螺丝孔适配常规的内六角安装螺栓，安装过程中可通过塞尺调整支架与滑台的平行度，保证主轴轴线与加工工作台面的垂直度，从安装环节减少加工误差的产生。支架的边角处做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升构件的长期使用稳定性。
