可移动桁架式皮带输送转运设备

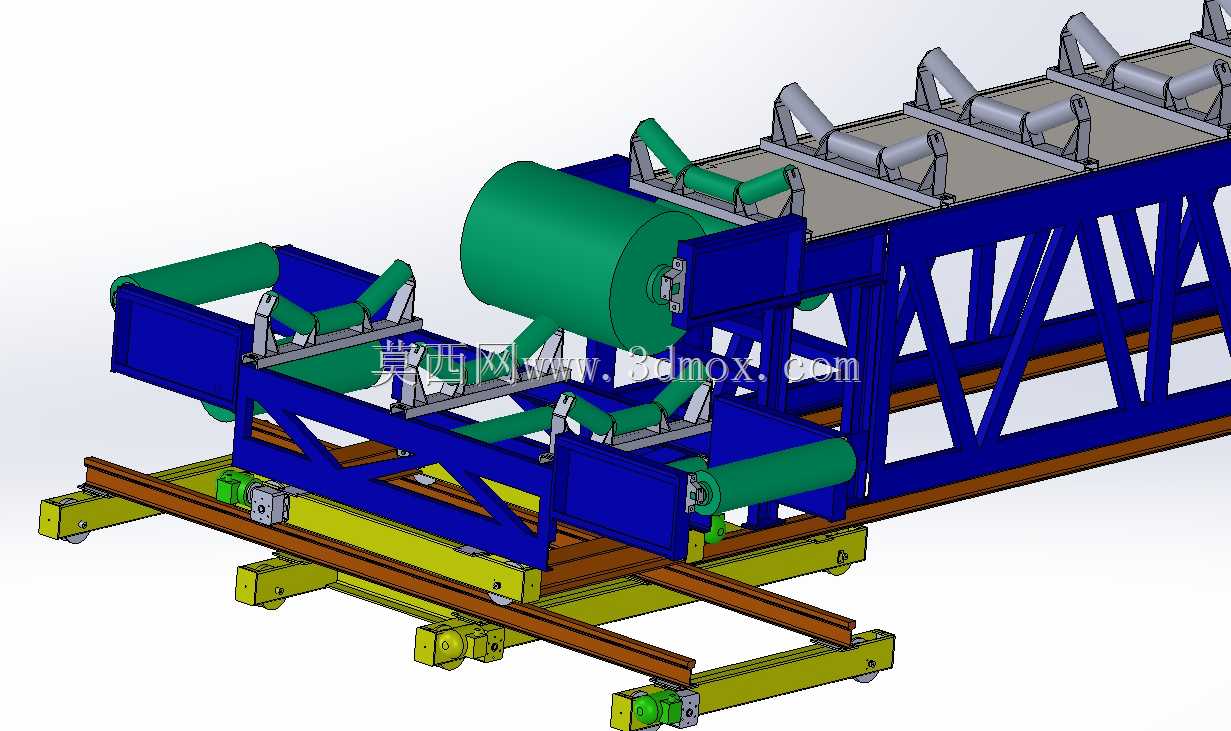

该设备为轨道走行式皮带输送装置，主要应用于矿山散料堆场、港口散货中转区、建材生产骨料转运线、粮食仓储周转区等需要灵活调整物料输送落点的作业场景，可替代固定皮带机无法适配多工位接料、多点位卸料的使用短板，解决散料输送过程中料堆定点堆存易出现偏载、堆场利用率不足的实际问题。设备整体采用桁架式主体承载结构，上部为槽型托辊组支撑的皮带输送段，槽型托辊的排布角度经过适配性设计，可在输送散状颗粒、块状物料时有效避免物料撒漏，同时降低皮带运行过程中的跑偏风险；设备端部设置驱动滚筒与改向滚筒组，滚筒表面做防滑包胶处理，可提升皮带传动摩擦力，适配大输送量下的重载运行需求。下部为双轨式行走底盘，底盘配置多组承重走行轮与侧向导轮，可沿预设轨道平稳移动，行走段设置限位缓冲结构，避免设备移动到轨道端点时出现硬碰撞，底盘与上部桁架之间采用刚性连接结构，可保障设备长距离走行、重载输送过程中的整体结构稳定性，不会出现桁架晃动、皮带偏移的问题。设计过程中优先考虑了散料输送的实际工况需求，桁架主体采用型钢焊接的三角桁架结构，在保障整体承载强度的前提下尽可能降低设备自重，减少行走驱动的负载；托辊组采用标准化快装接口，日常维护更换时无需拆解主体结构即可完成托辊拆装，大幅降低运维成本；皮带张紧结构设置在设备端部，可根据皮带运行磨损情况灵活调整张紧度，延长皮带的实际使用寿命。设备的安装边界适配常规工业场地的轨道铺设要求，行走轨距可根据现场场地条件、输送产能需求做适配调整，上部输送段的皮带宽度、输送倾角可匹配不同的物料粒度、输送距离要求，设备整体高度可对接上游卸料设备与下游受料装置的接口高度，无需额外增设过渡转接料斗即可完成物料的顺畅转运，可有效减少物料转接过程中的落料差，降低粉尘产生与物料破碎率。设备运行过程中，可根据料堆的堆存进度沿轨道缓慢移动，均匀将物料摊铺在堆场区域，大幅提升堆场的有效存储容积，也可在多工位接料场景下，移动到不同的接料点位承接不同生产线输出的物料，将物料转运至对应下游工序，适配柔性化生产的物料转运需求。
