移动式三立方立式饲料搅拌喂料车

　　这款移动式三立方立式饲料搅拌设备，主要面向中小型牧场、家庭农场以及规模化养殖小区的日常饲喂作业。整机采用牵引拖挂形式，前端设置牵引架与拖拉机或农用动力头连接，行走轮系承担转场与场内移动，出料侧配备液压开启的卸料门，可在牛舍、羊舍通道内边走边撒，完成取料、混合、输送、投喂的一体化作业，替代传统人工拌料和铲车投喂，降低饲料浪费与劳动强度。

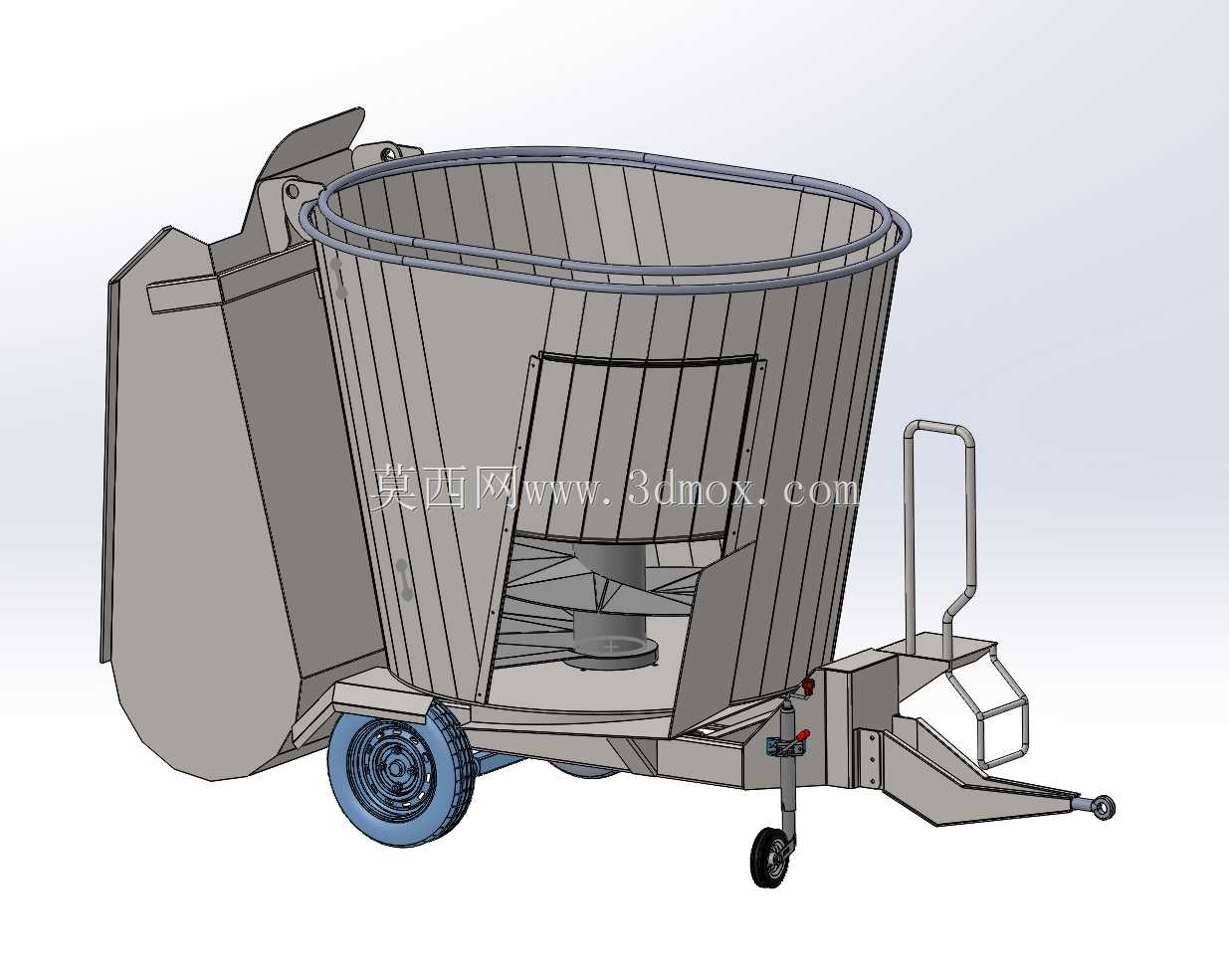

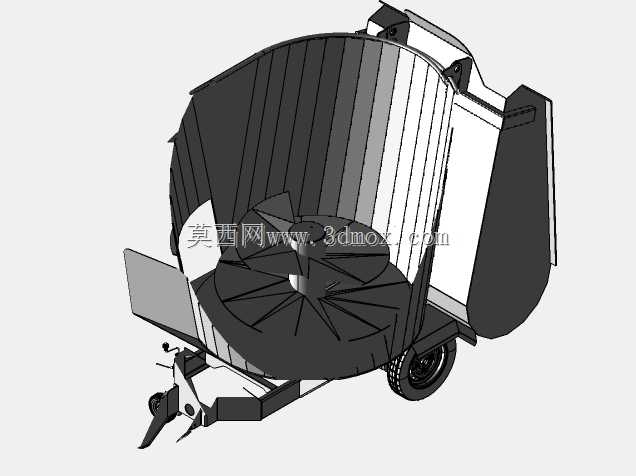

　　从结构布局看，搅拌罐体为立式锥底圆筒，容积约三立方米，适合存栏数百头的牛场或羊群单日多批次配料。罐体内中央布置立式螺旋搅龙，搅龙叶片带切削刃，工作时将底部物料向上提升、再沿罐壁回落，形成持续的纵向循环；配合罐壁上的固定反击板和定刀，干草、青贮、精料、糟渣类饲料在翻滚过程中被切断、揉搓、混合，避免长草架空和精料分层。锥底设计让物料自然向搅龙根部汇聚，减少残留死角，卸料时物料经侧门由搅龙推送排出，排料顺畅且残留量低。

　　罐体上部为敞口加料结构，边缘设置加强圈与护栏，既可用装载机械从顶部直接投料，也保证了罐体圆度和刚性。筒壁采用多道竖筋与环筋加强，承受满料时的侧向胀力和搅拌冲击；罐壁开设检修观察门，便于日常清理残留、检查搅龙磨损和更换刀片。底盘为焊接框架结构，牵引梁、轮轴支座、罐体支撑、液压站安装位整合在一起，受力路径清晰；支腿在停放时支撑整机，挂接后收起。行走部分采用农用轮胎配轮辋，适应牧场泥泞、粪污通道等非硬化路面，小半径转向设计适配舍内狭窄通道。

　　液压系统集中控制卸料门开合与出料输送，操作手柄布置在牵引架附近，操作人员在拖拉机旁即可完成开门、排料、关门动作；出料溜槽可引导物料均匀铺撒到食槽位置。整机外形在建模时按实际包络处理，罐体直径、高度、牵引长度和轮距均考虑了舍内门宽、通道转弯半径和运输限界，挂接状态下的离地间隙、牵引点高度也与常见农用拖拉机匹配，避免选型后出现通过性干涉。

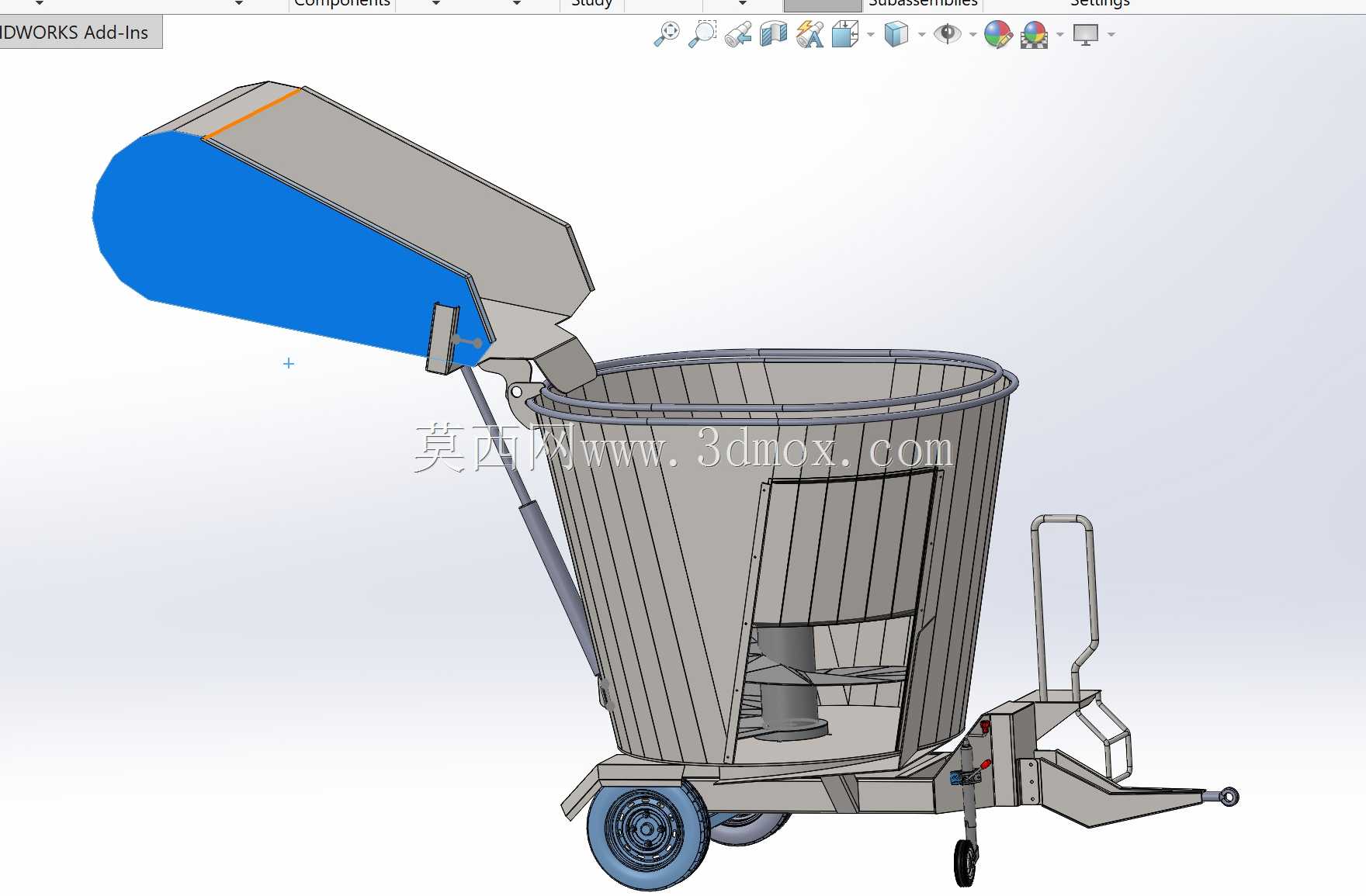

　　三维建模层面，罐体采用钣金与实体混合表达，竖筋、加强圈、搅龙叶片、刀片、底盘梁、轮轴、牵引架、液压管路和爬梯护栏均独立建模，装配关系完整，可用于干涉检查、结构校核、钣金展开参考以及投标方案展示。对设计人员而言，该模型可直接作为同类TMR搅拌车改型的基础框架，调整罐体容积、搅龙直径、刀片数量和轮距即可衍生不同规格；对养殖端选型，则能直观评估设备与牛舍通道、饲喂动线、动力配套的匹配程度。立式搅龙相比卧式结构，在处理长纤维干草和青贮时切揉效果更好，整机高度虽略高，但占地面积小、混合均匀度稳定，适合以粗饲料为主的反刍动物饲喂场景。
