移动式自动焊接牵引作业设备结构设计

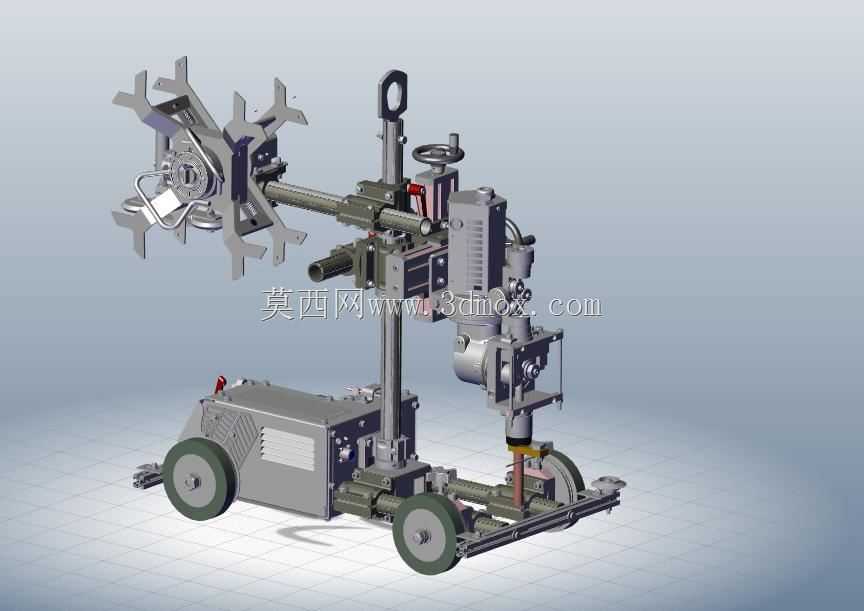

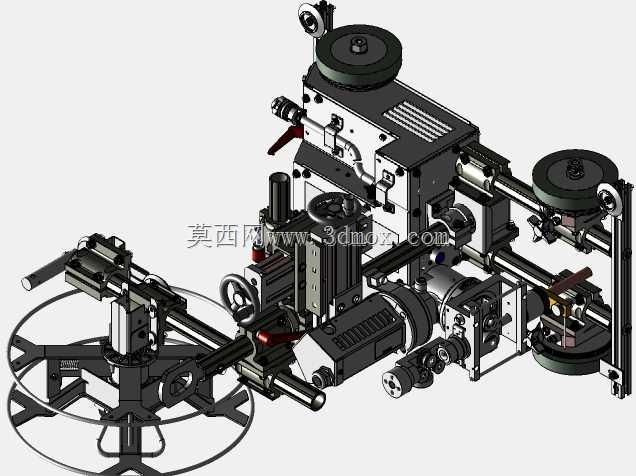

这款移动式自动焊接牵引设备主要面向长距离直缝、环缝焊接作业场景设计，可广泛应用于管道预制车间、大型钢结构件加工现场、长输管线现场焊接施工等场景，能够替代传统人工持焊枪的作业模式，配合送丝机构完成连续稳定的焊接牵引作业，有效降低焊工劳动强度，提升长焊缝焊接的一致性与成型质量。设备整体采用轮式移动底盘设计，底部配置四个带导向功能的行走轮，可沿待焊工件的焊缝延伸方向平稳行进，底盘内部集成焊接电源模块、控制电路与行走驱动机构，整体重心经过优化布局，在倾斜度不超过5度的作业面上也能保持稳定行走，不会出现侧翻或行进偏移的问题。设备上部的执行端集成了焊枪夹持调节机构、焊丝盘挂载支架、焊缝跟踪导向组件，其中焊丝盘支架采用星型快装结构，可快速更换不同规格的焊丝盘，适配实心焊丝、药芯焊丝等多种焊接耗材；焊枪调节机构支持横向、纵向、竖向三个维度的手动微调，调节行程覆盖0-120mm范围，能够适配不同板厚、不同坡口形式的焊接作业需求，调节手轮带刻度标识，操作人员可根据焊接工艺参数快速调整焊枪的伸出长度与对中位置。设备中部的立柱支撑结构采用高强度铝合金型材加工，在保证结构刚性的前提下有效降低设备整体重量，方便现场转场搬运，立柱上设置有升降锁紧机构，可根据待焊工件的高度调整上部执行机构的作业高度，高度调节范围覆盖0-350mm，能够适配直径100mm至800mm的管道焊接、板厚6mm至50mm的钢板直缝焊接作业。设备前端设置的焊缝导向靠轮可紧贴待焊工件的坡口边缘或导向轨道行进，保证焊接过程中焊枪始终对准焊缝中心，导向轮采用耐高温铜质材料制作，可抵御焊接飞溅的灼伤，长时间作业不会出现磨损变形。设备的安装边界经过紧凑化设计，整机宽度不超过600mm，长度不超过900mm，可在狭窄的管道预制工位、钢结构组对现场灵活布置，不需要额外占用大面积的作业空间，转场时仅需单人即可推动移位，不需要借助起重设备。在设计过程中充分考虑了焊接作业的恶劣工况，所有电气接口均做了防飞溅、防尘处理，行走轮采用耐高温橡胶材质，可抵御焊接过程中掉落的高温焊渣灼伤，延长设备使用寿命；设备上部设置的吊环可配合车间天车完成整台设备的吊装转运，适配跨车间的作业调度需求。这款设备可搭配熔化极气体保护焊、埋弧焊等多种焊接工艺使用，通过更换不同的焊枪夹持夹具即可快速切换焊接工艺，不需要对设备主体结构做大幅改动，能够满足不同加工场景下的多工艺焊接作业需求，有效提升现场焊接作业的自动化程度，减少人为因素对焊接质量的影响，降低焊接作业对高级焊工的技能依赖。
