水下作业用液压式管道剪切设备结构

这款水下剪切设备主要面向水下工程施工作业场景设计，可适配内河航道整治、海洋油气管道运维、水下沉船拆解、跨海桥梁桩基附属构件清理、水下废弃管线拆除等多类水下作业工况，能够在带水甚至深水高压环境下完成各类金属管材、型材的剪切拆解作业，替代传统水下火焰切割、电弧切割等存在安全隐患、作业效率偏低的工艺，大幅降低水下作业人员的操作风险，提升水下拆解施工的整体效率。

从实际用途来看，该设备可直接挂载于液压挖掘机的加长臂前端，通过挖机配套的液压系统提供动力输出，无需额外配置独立的动力单元，适配多数常规工程挖机的液压接口参数，转场挂载便捷，可快速切换陆地、水下作业模式。针对水下作业的特殊环境，设备整体结构做了全密封防护设计，铰接转动部位配置耐高压水封组件，可抵御深水环境的水压侵入与水体腐蚀，长期浸泡作业也能保证内部铰接结构、液压流道的运行稳定性，避免水体杂质进入配合面造成部件磨损卡滞。

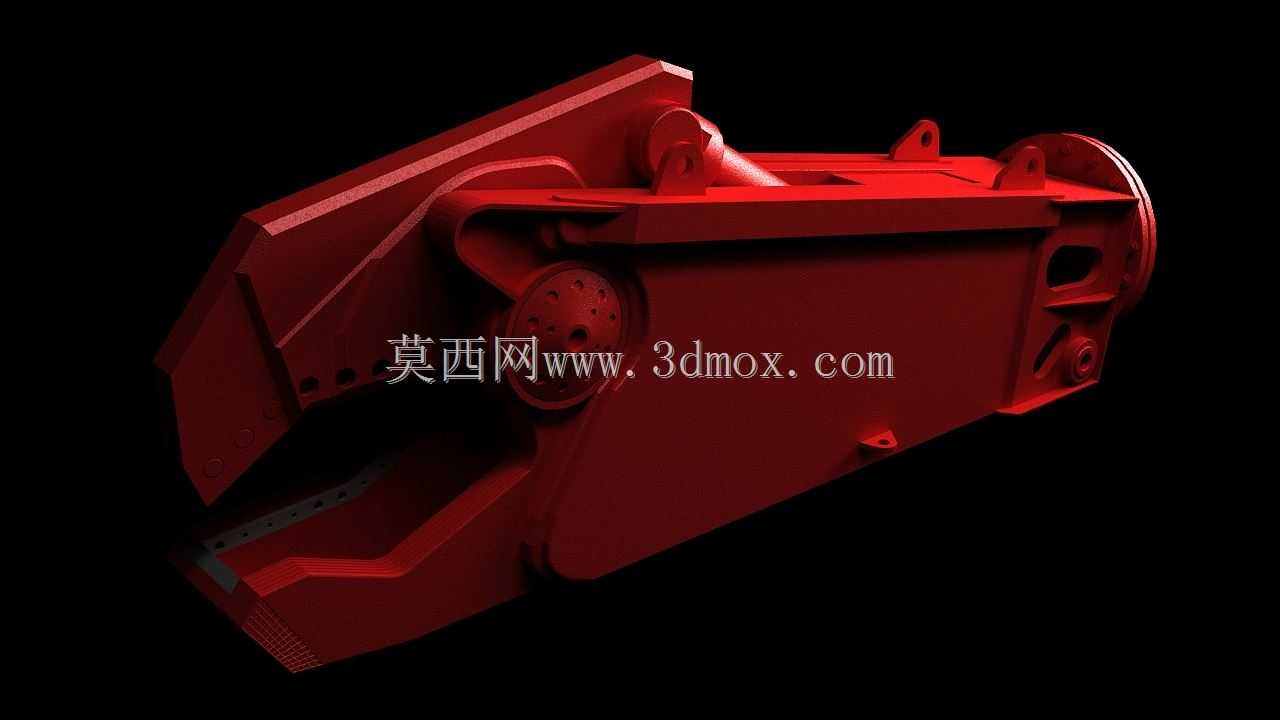

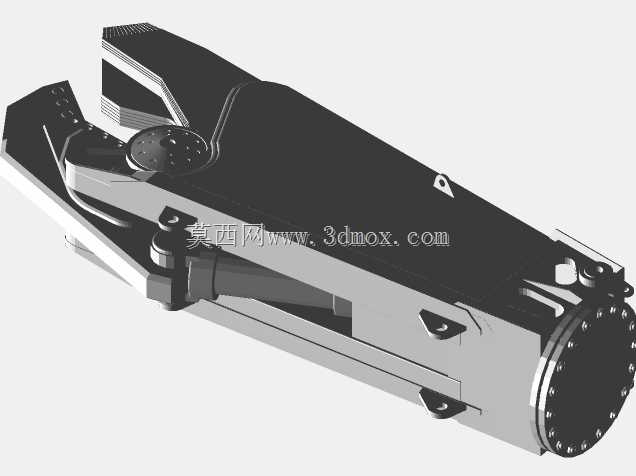

功能特性层面，该剪切设备采用颚式开合剪口结构，动剪刃与定剪刃采用高强度耐磨合金材质，刃口做了分段式锯齿设计，剪切管材时可先通过锯齿咬合固定管壁，避免剪切过程中管材滑移错位，最大可适配大口径厚壁钢管、型钢的剪切作业，单次剪切即可完成整根管材的断离，无需反复修切。剪体侧部设置有导向限位结构，剪切大尺寸构件时可通过导向面抵消剪切反作用力带来的偏载，保护剪臂主体结构不会因偏载出现变形开裂。设备尾部设置有标准化的旋转连接法兰，可配套液压旋转接头实现360度全回转作业，在水下无需调整挖机臂姿态即可灵活调整剪切角度，适配复杂水下管线的排布走向，降低水下操作的对位难度。

设计思路上，整体结构采用有限元仿真做了受力优化，剪臂主体采用高强度低合金钢板焊接成型，在受力集中的铰接部位、剪刃安装座位置做了加厚加强处理，在保证整体结构强度满足大剪切力需求的前提下，尽可能压缩设备整体自重，避免挂载后造成挖机臂负载过大。液压流道采用内置式布局，外置液压管路全部做了防磕碰防护设计，避免水下作业时被构件剐蹭造成管路破损漏油。外形尺寸方面，该剪切设备整体结构紧凑，剪体最大宽度适配常规挖机臂的安装边界，安装后不会超出挖机臂两侧过多，在水下狭窄空间如管线沟槽、桩基间隙内也可灵活操作，不会因尺寸过大出现卡滞。安装接口采用通用挖机属具连接销孔尺寸，可与多数中型、大型挖机的属具挂装结构直接匹配，无需额外加工转接件，现场挂载即可投入作业。剪刃采用螺栓快换结构，水下作业过程中若出现刃口磨损，可在水面快速完成剪刃更换，无需整体拆解设备，大幅缩短运维停机时间。
