WSME-350交直流脉冲氩弧焊机结构设计

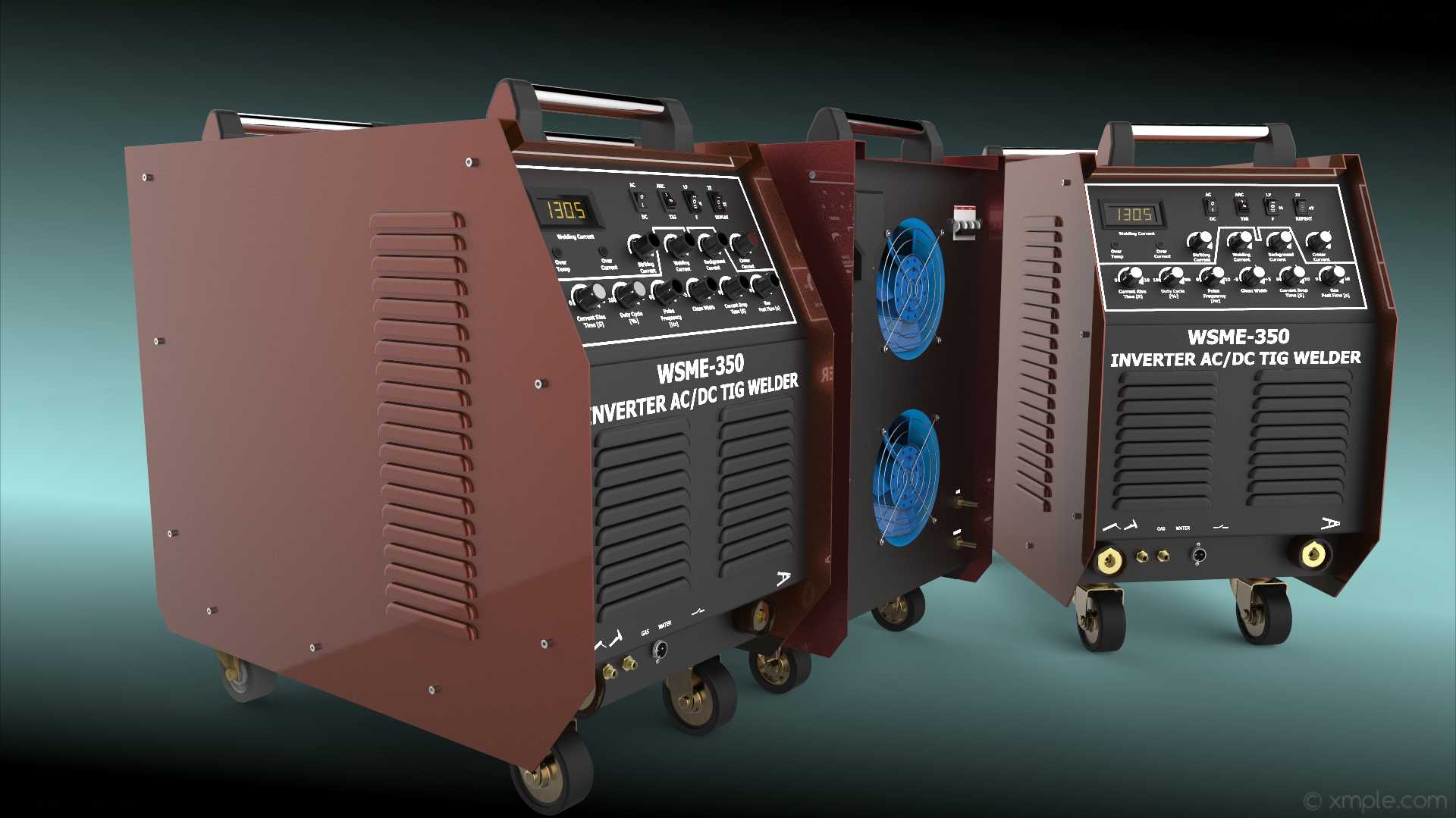

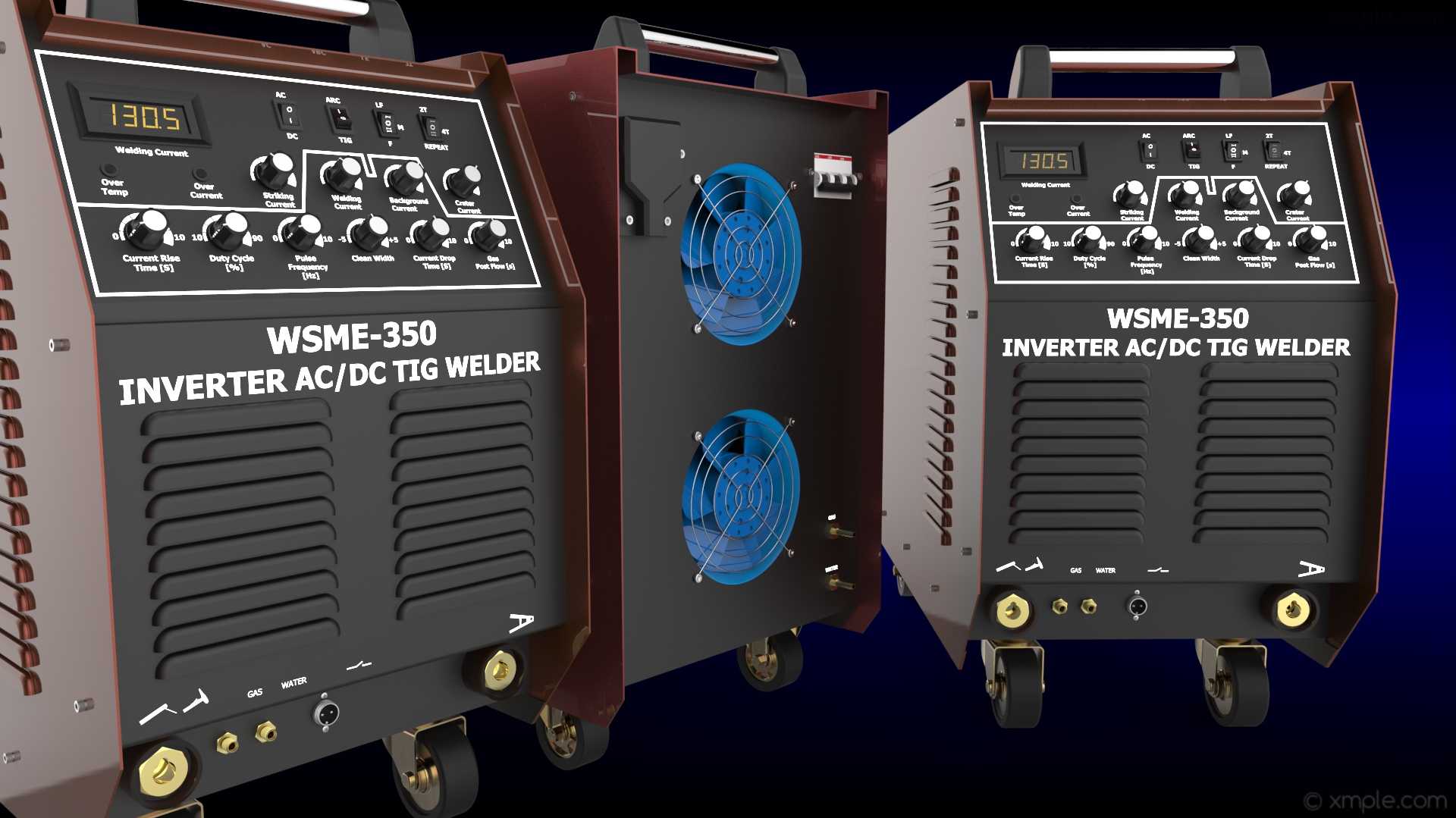

这款WSME-350交直流方波脉冲氩弧焊机，是面向多材质焊接场景打造的工业级焊接设备，可覆盖交流TIG、直流TIG、手工电弧焊三类核心焊接工艺，适配碳钢、不锈钢、铝合金、铜合金、钛合金等多种金属材料的焊接作业，广泛应用于五金加工、压力容器制造、船舶修造、钢结构施工、模具修复、五金制品生产等多个工业加工场景，能够满足从薄板精密焊接到中厚板连续焊接的多元作业需求。设备整体采用立式柜式结构设计，外壳选用加厚冷轧钢板弯折成型，表面做耐磨防锈喷塑处理，兼顾结构强度与户外作业耐候性；机身顶部设置一体化金属提手，底部配套高强度万向脚轮搭配定向刹车轮，既可以通过提手完成短距离抬运转移，也可以依靠脚轮在车间场地内灵活推移，适配流动作业、多工位轮转的使用需求。机身正面采用分区式操控布局，上半区域集中排布电流调节旋钮、脉冲参数调节旋钮、功能切换开关、数显电流显示屏，所有操控元件按照操作频率高低排布，高频使用的电流调节、气体延时调节控件设置在操作舒适区，作业人员无需俯身即可完成参数快速调整；下半区域集中设置焊枪接口、接地夹接口、气体输入接口、电源输入端子，接口做防呆设计，不同功能接口采用差异化口径与标识，避免接错线路影响作业安全。机身侧面设计有阵列式通风格栅，内部对应位置安装双轴流冷却风扇，形成贯穿式风冷散热风道，可在大电流连续焊接过程中快速带走逆变模块、变压器等核心发热元件的工作热量，避免元器件过热降频或烧毁，延长设备连续作业时长。机身背部设置独立的电源开关、过载保护断路器与散热出风口，当设备出现过流、过载、过热情况时可自动切断电源，保障作业安全。在设计过程中充分考虑了车间安装与使用的边界尺寸，机身整体宽度控制在合理范围，可适配标准车间工位摆放，也可嵌入移动焊接工作站配套使用；机身底部脚轮高度经过优化，既保证推移过程的通过性，也避免设备重心过高导致侧翻；操控面板的倾斜角度经过人体工学校核，站立操作时视线可自然覆盖显示屏与旋钮刻度，减少长期作业的视觉疲劳。设备内部采用模块化逆变电路布局，核心功率元件与控制电路板分层排布，既减少电磁干扰对焊接电流稳定性的影响，也方便后期维护时快速拆解更换故障元件，降低设备运维成本。
