Mennekes款橙色工业电源插头三维建模

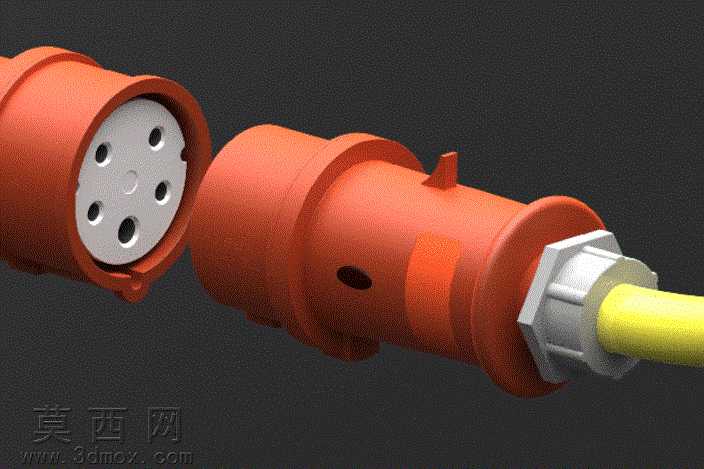

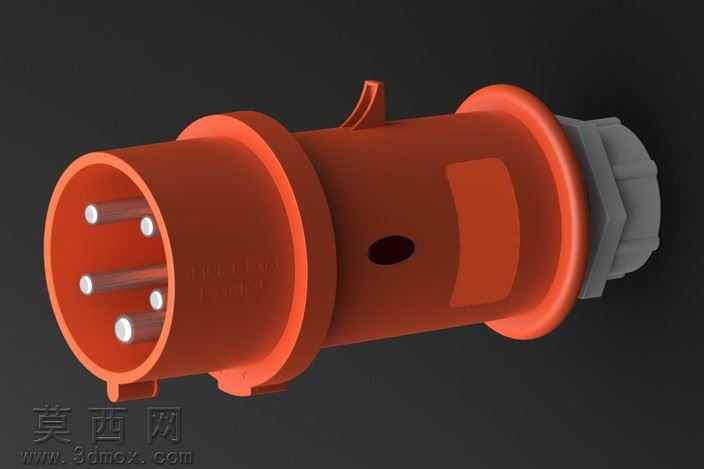

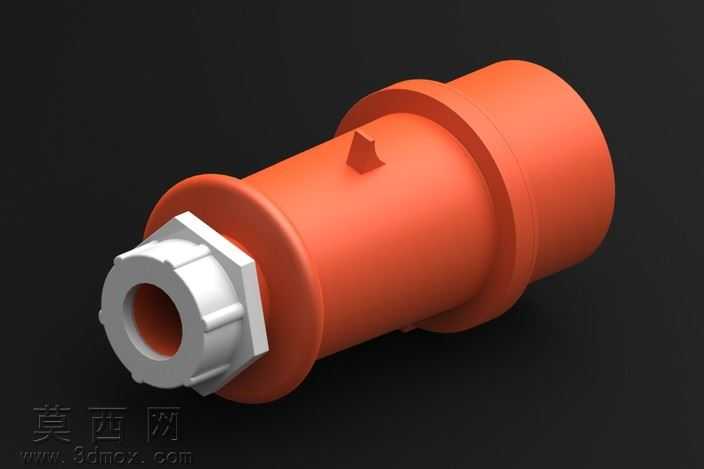

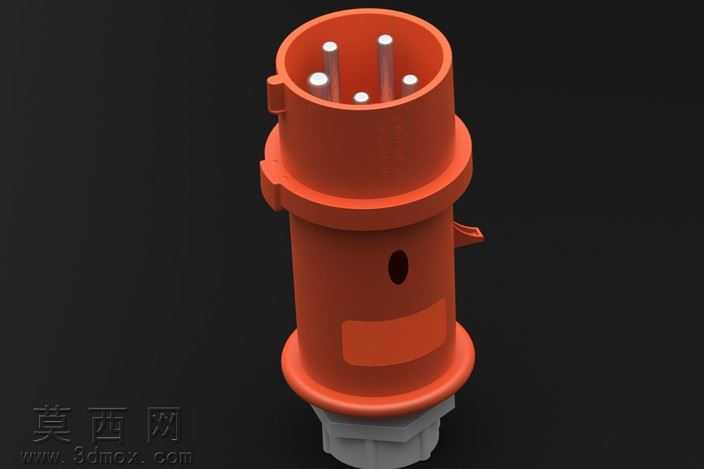

本次建模的是Mennekes款工业电源插头，建模过程以实物参考照片为基准，先通过轮廓草绘锁定插头整体比例，首先绘制插套端的圆形截面轮廓，拉伸生成插合端的主体基座，在基座端面上定位四个插销的安装孔位，按照工业插头的相位排布规则确定四个金属插销的相对位置，插销采用圆柱拉伸后做端部倒角处理，还原金属插销的圆滑接触端结构。主体外壳部分采用旋转加拉伸混合建模，橙色绝缘外壳的环形加强筋通过圆周阵列生成，外壳侧面的防滑握持凹槽采用切除拉伸完成，外壳上的定位小孔按照实物位置精准绘制，还原插头的防误插定位结构。尾部的线缆锁紧套采用多边形拉伸加圆角处理，模拟橡胶锁紧件的防滑纹理结构，尾部与主体衔接处做过渡圆角处理，还原注塑外壳的圆滑过渡特征。材质设置上，橙色外壳部分赋予哑光橙色工程塑料材质，调整粗糙度参数模拟工业PA材质的磨砂质感，金属插销部分赋予亮面金属材质，添加轻微反射效果模拟铜质镀镍插销的金属光泽，尾部灰色锁紧套赋予深灰色橡胶材质，调整凹凸参数模拟橡胶表面的细微防滑纹理。渲染阶段采用深色纯色背景，布置三点式光源，主光源从侧前方打亮插头主体，突出外壳的曲面轮廓与加强筋结构，辅光源补光消除暗部死黑，轮廓光勾勒插头边缘提升立体感，渲染输出的效果图清晰展现插头的插合端结构、外壳防滑设计与尾部锁紧结构。设计过程中重点还原工业插头的实用结构特征，包括插合端的导向倒角、外壳的防摔加强筋、握持区域的防滑凹陷、尾部的线缆密封锁紧结构，所有结构尺寸参考实物照片比例推导，确保模型外观与实物高度一致，可用于工业配电场景的可视化展示、接插件结构教学演示等场景，模型的各个部件可拆分，方便后续做爆炸视图、装配演示等拓展使用。
