立式锥齿轮传动减速装置结构设计

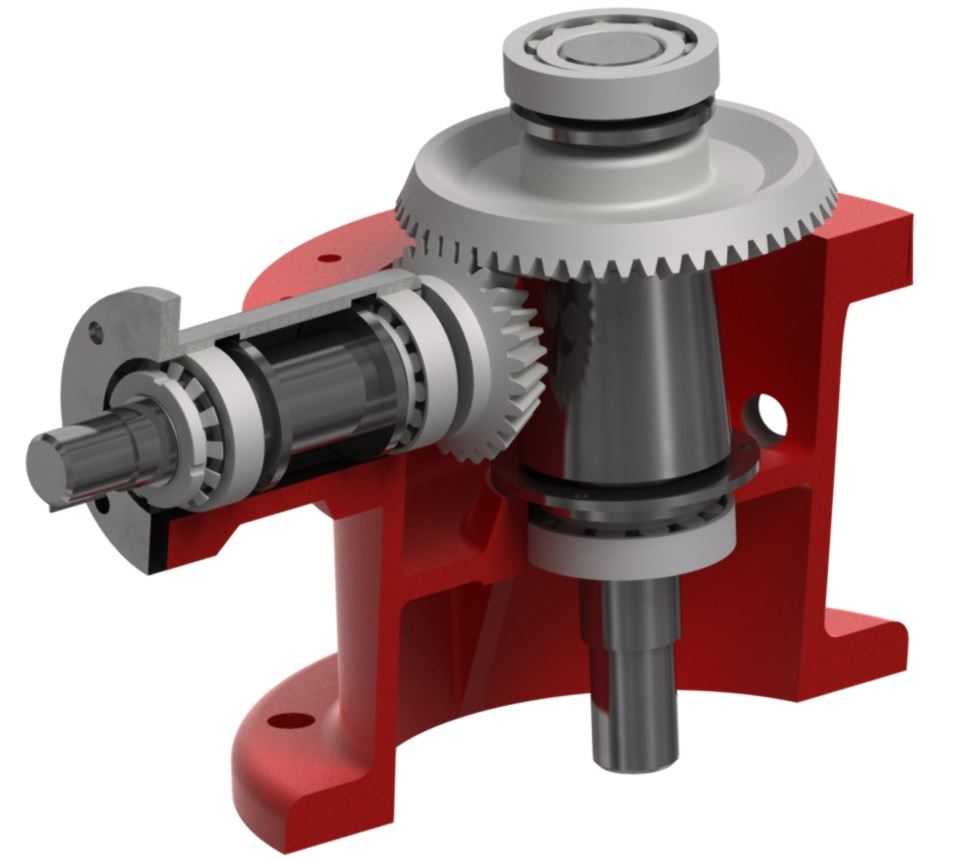

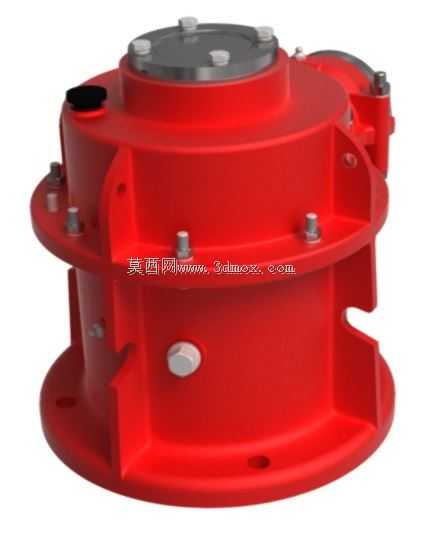

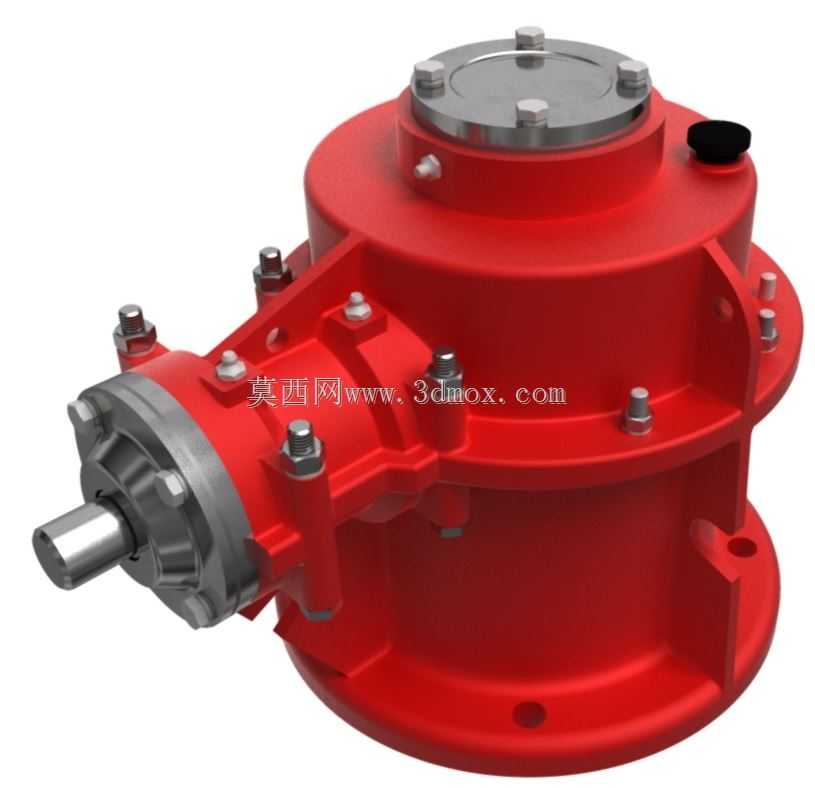

这款立式锥齿轮传动减速装置，主要应用于需要交错轴动力传递、同时实现转速降低与扭矩放大的工业传动场景，常见于矿山输送设备、建材搅拌配套驱动、轻工生产线动力单元、农用机械传动系统等领域，能够在输入轴与输出轴呈垂直交错布局的安装空间内，稳定完成动力的换向与扭矩匹配，解决平行轴减速机构无法适配垂直传动布局的空间适配问题。从实际用途来看，该装置可将原动机输出的高转速低扭矩动力，通过内部锥齿轮副的啮合传动，转换为低转速高扭矩的输出动力，同时完成动力传输方向的90度换向，适配安装空间局促、动力输入与输出方向存在垂直夹角的设备布局需求，在重载、有一定粉尘或潮湿的工业工况下也能保持稳定的传动性能。在功能特性上，装置采用立式安装结构，底部设置带安装孔的圆形法兰底座，可直接通过螺栓固定在设备的安装基面，无需额外设计复杂的安装支架；输出轴采用侧置水平伸出布局，轴端做了适配联轴器或传动链轮安装的轴径与键槽结构，输入轴位于装置顶部，可直接连接电机或其他原动机输出端；壳体采用一体化铸造成型的红色涂装结构，壳体外部设置多组加强筋结构，既提升了壳体的结构强度，抵御齿轮啮合产生的径向与轴向冲击力，也能增大壳体散热面积，帮助齿轮啮合产生的热量快速散出；壳体上的各个端盖采用内六角螺栓紧固，端盖与壳体结合面设置密封结构，可防止内部润滑油泄漏，同时阻挡外部粉尘、水汽进入壳体内部侵蚀齿轮与轴承部件，顶部设置的注油孔可方便日常维护时补充润滑油，侧部设置的油位观察结构可快速掌握内部润滑油存量。从设计思路来看，该装置优先考虑了重载工况下的结构可靠性，内部锥齿轮副采用等强度齿形设计，啮合重合度高，传动过程中冲击小、噪音低，能够承受较大的瞬时冲击载荷；轴承选型匹配锥齿轮传动产生的轴向与径向复合载荷，保证转轴在高速转动下的同轴度与运转稳定性；整体结构布局紧凑，在保证传动强度与减速比需求的前提下，尽可能压缩装置的整体体积，减少安装占用空间。在外形尺寸与安装边界上，装置整体为立式圆柱结构，主体外径适配常规同功率等级减速机的安装尺寸，底部法兰的安装孔位采用通用化孔距设计，可直接替换同规格的老式垂直传动减速装置，无需对原有设备的安装基面做改造；侧置输出轴的轴伸长度、轴径与键槽尺寸符合通用传动部件的安装标准，可直接匹配标准联轴器、链轮或带轮；顶部输入轴的连接尺寸适配常规Y系列电机的输出端尺寸，可直接与标准电机法兰对接安装，整体安装边界清晰，不需要额外预留过大的操作与维护空间，日常检查、注油、紧固件紧固都可在设备外部直接完成。
