同轴式双级圆柱齿轮减速传动装置

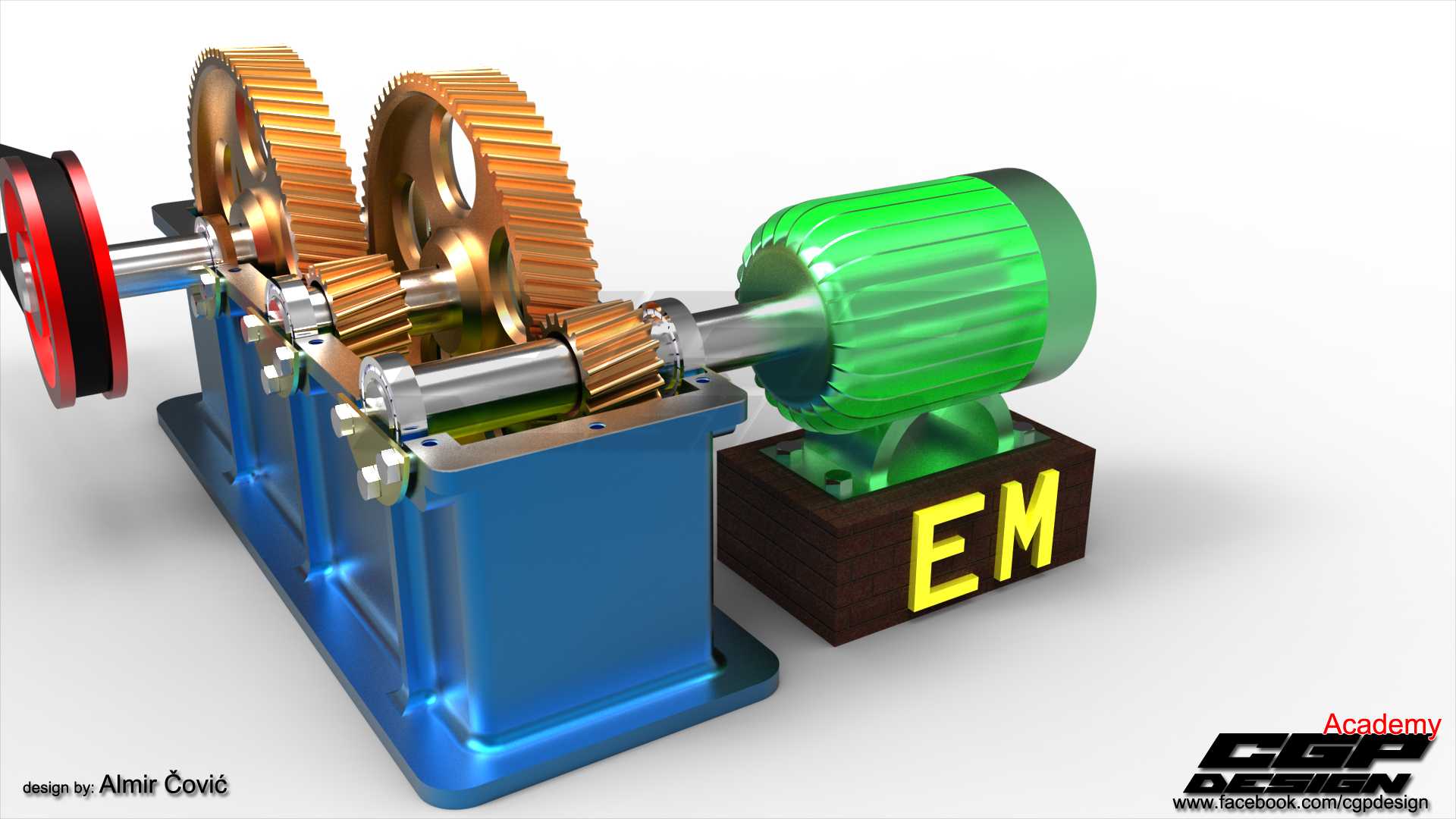

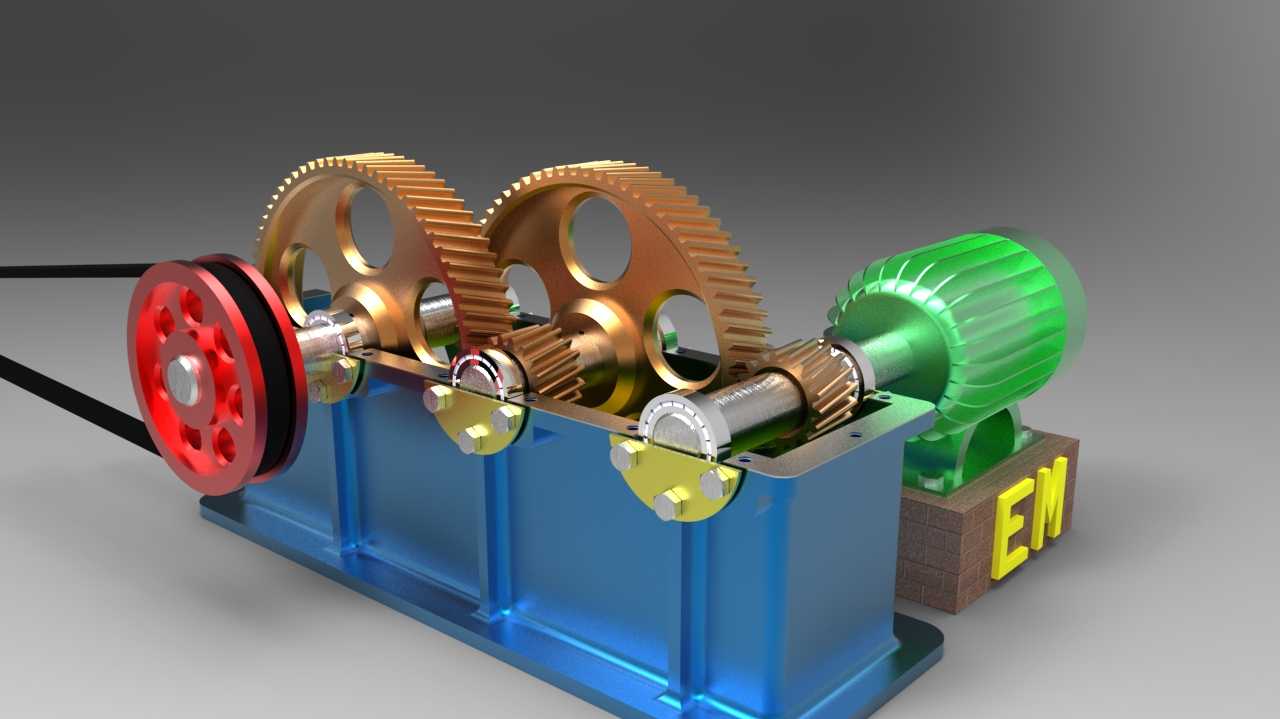

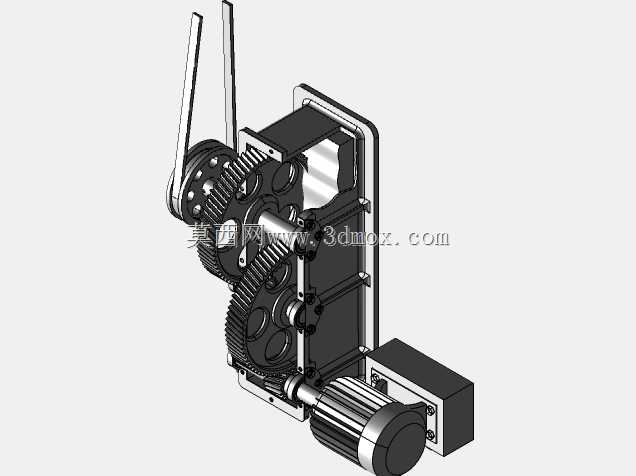

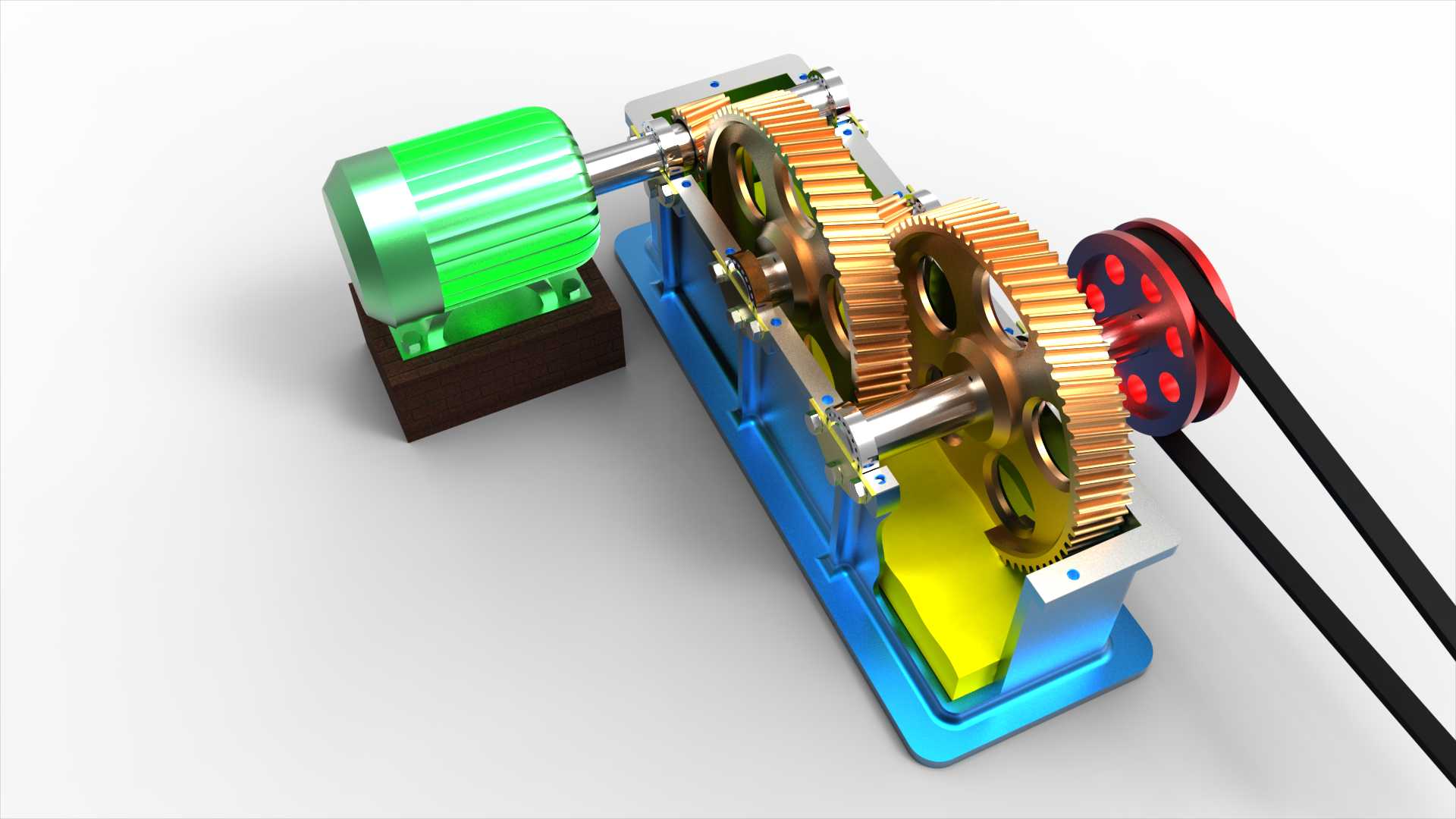

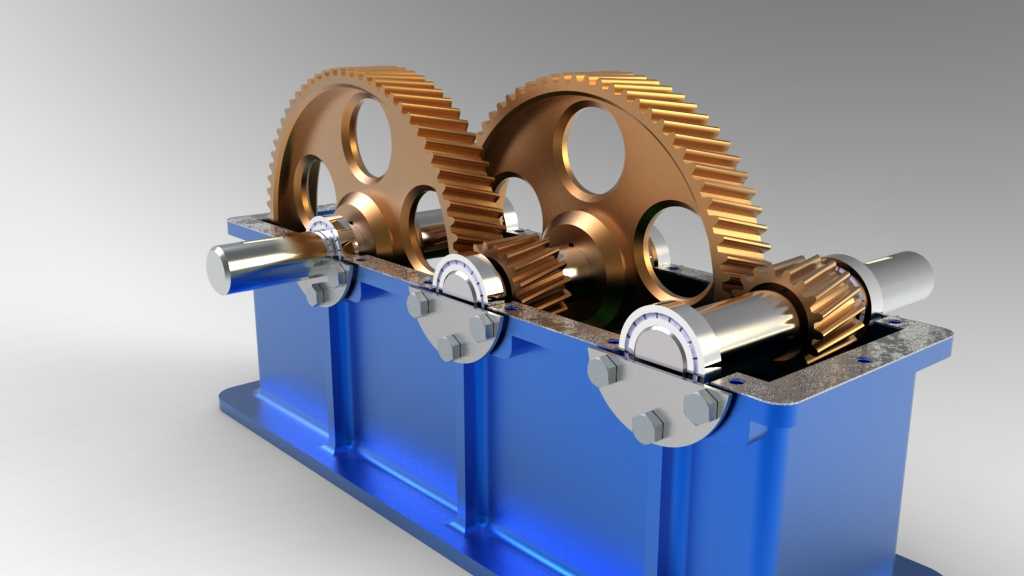

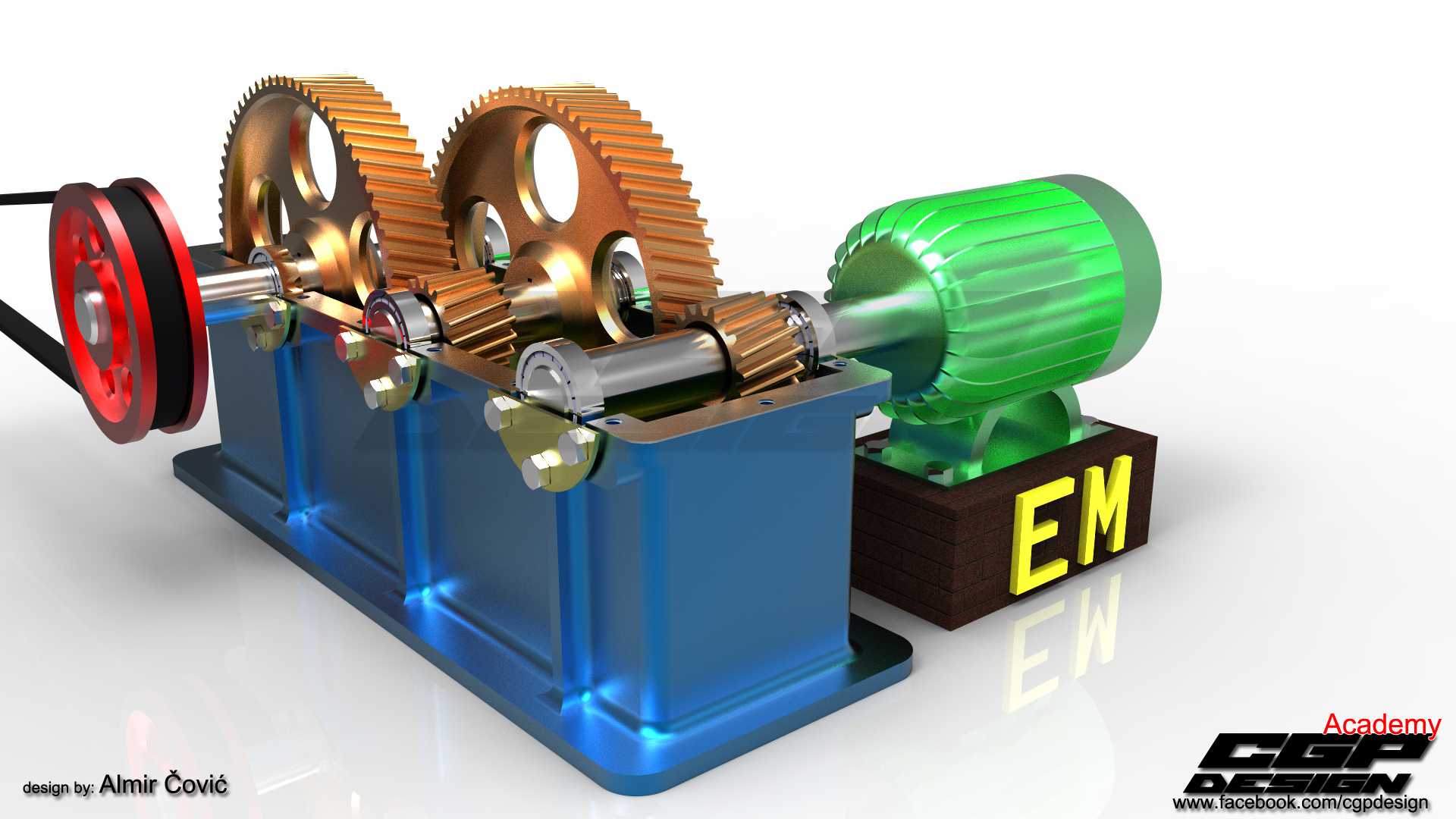

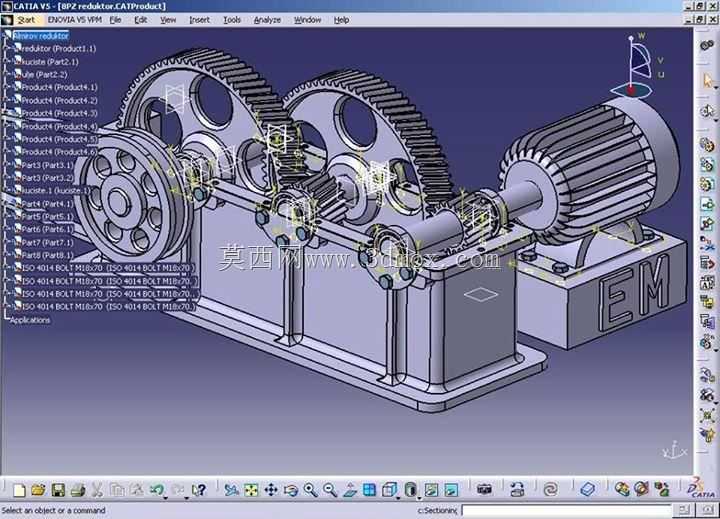

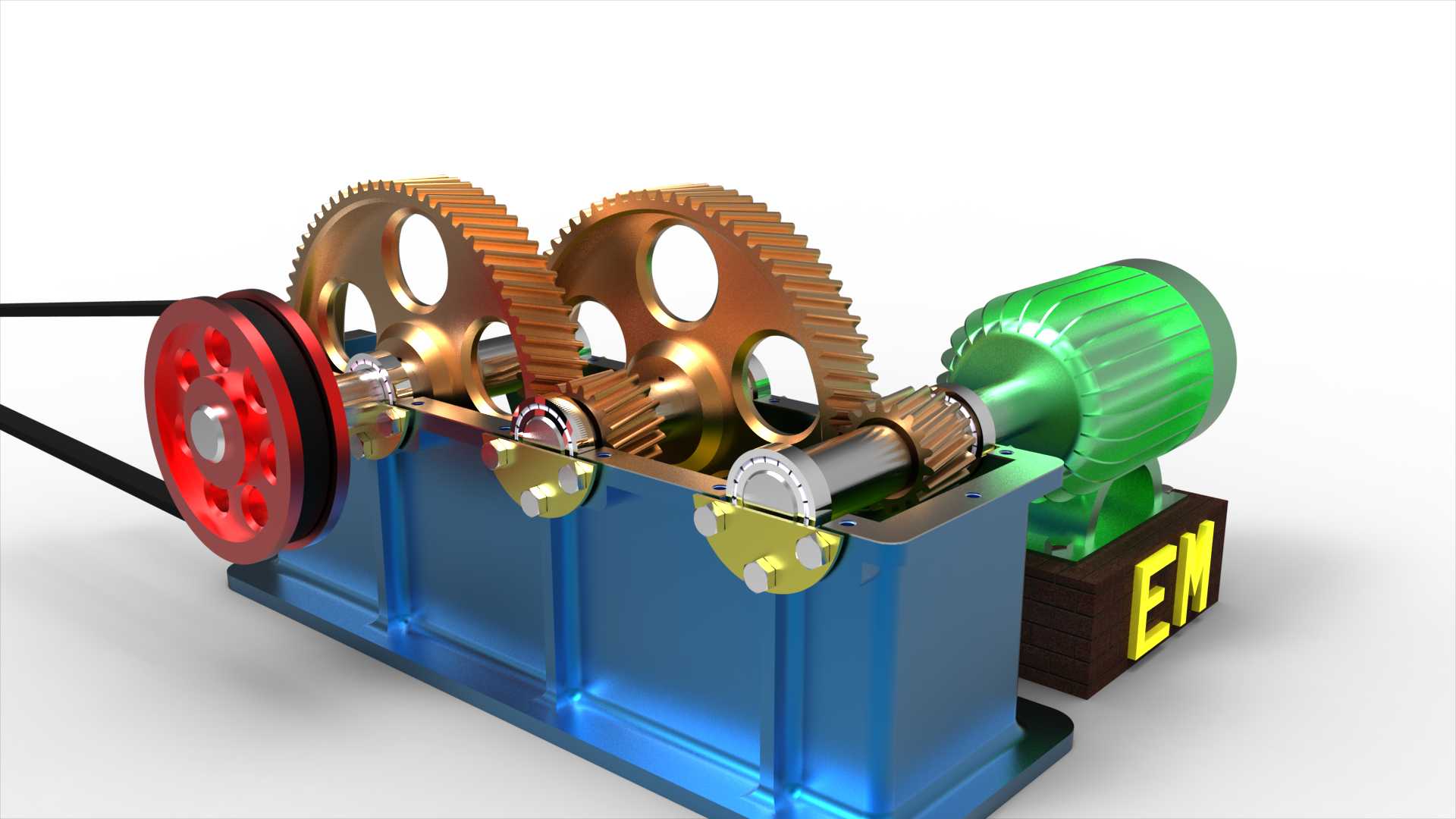

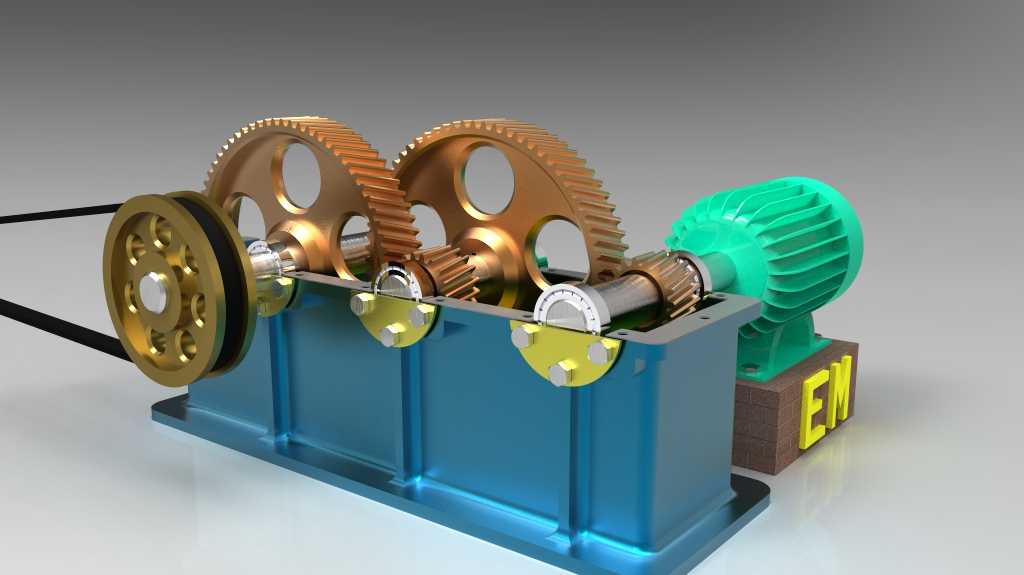

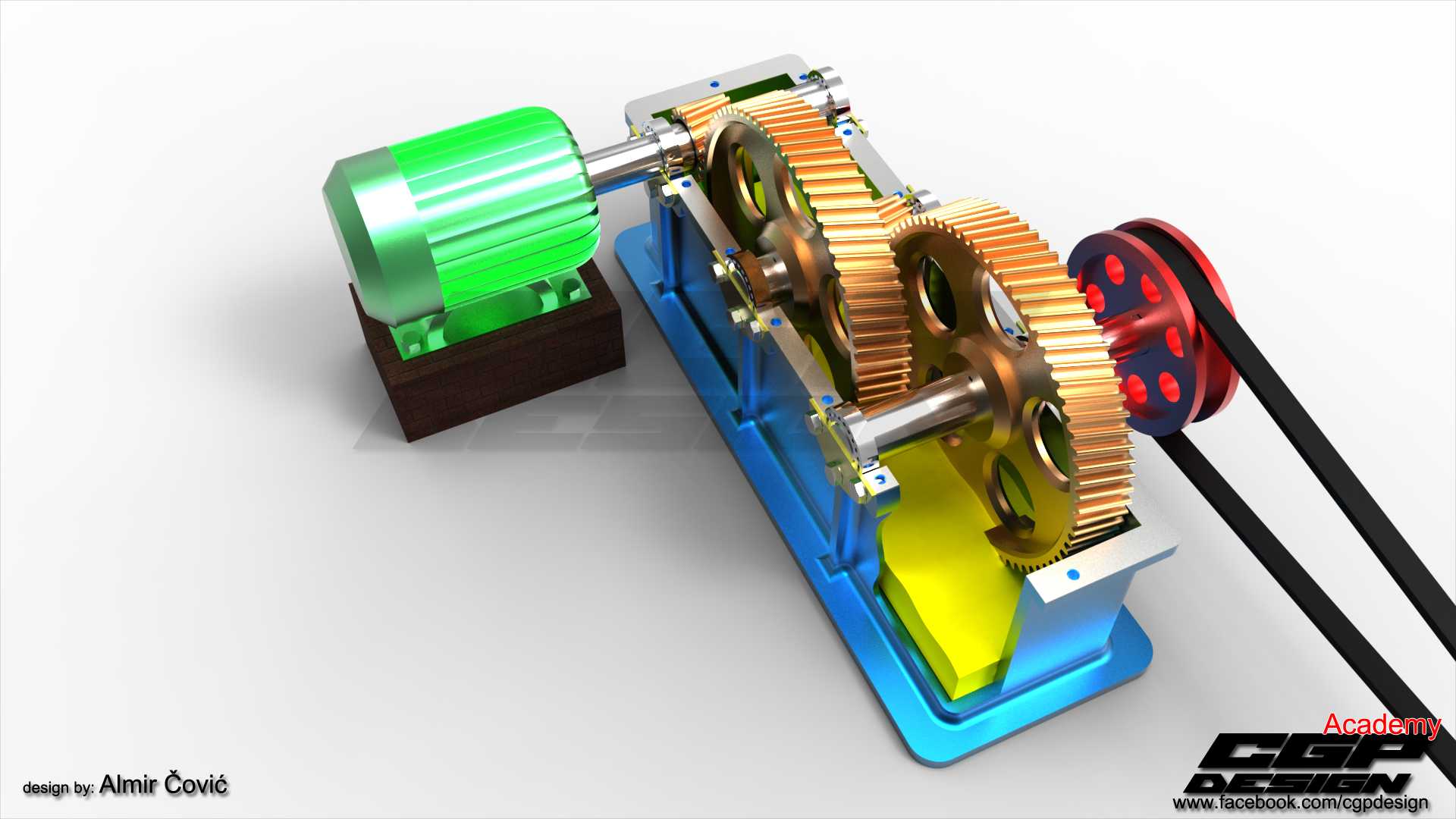

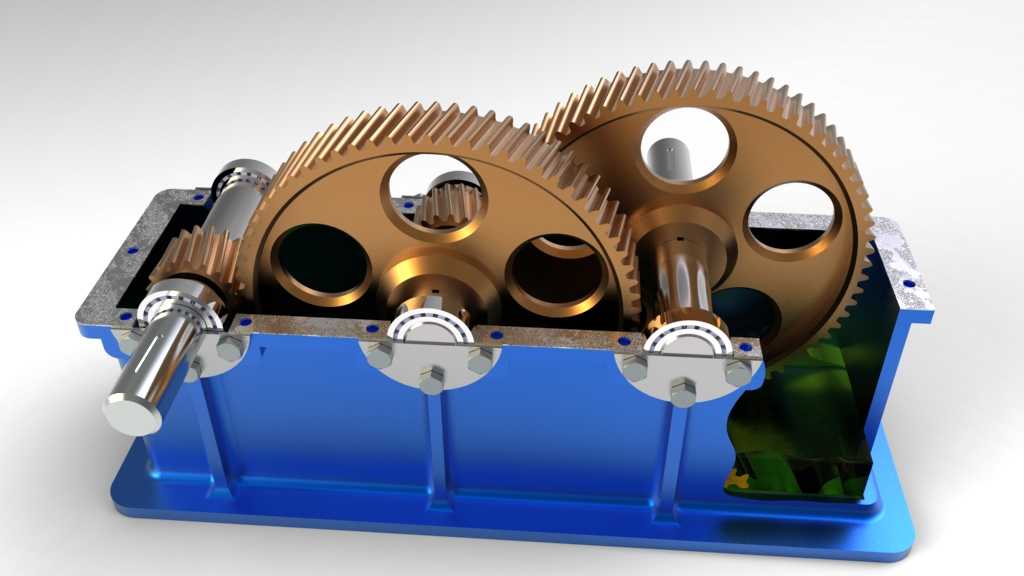

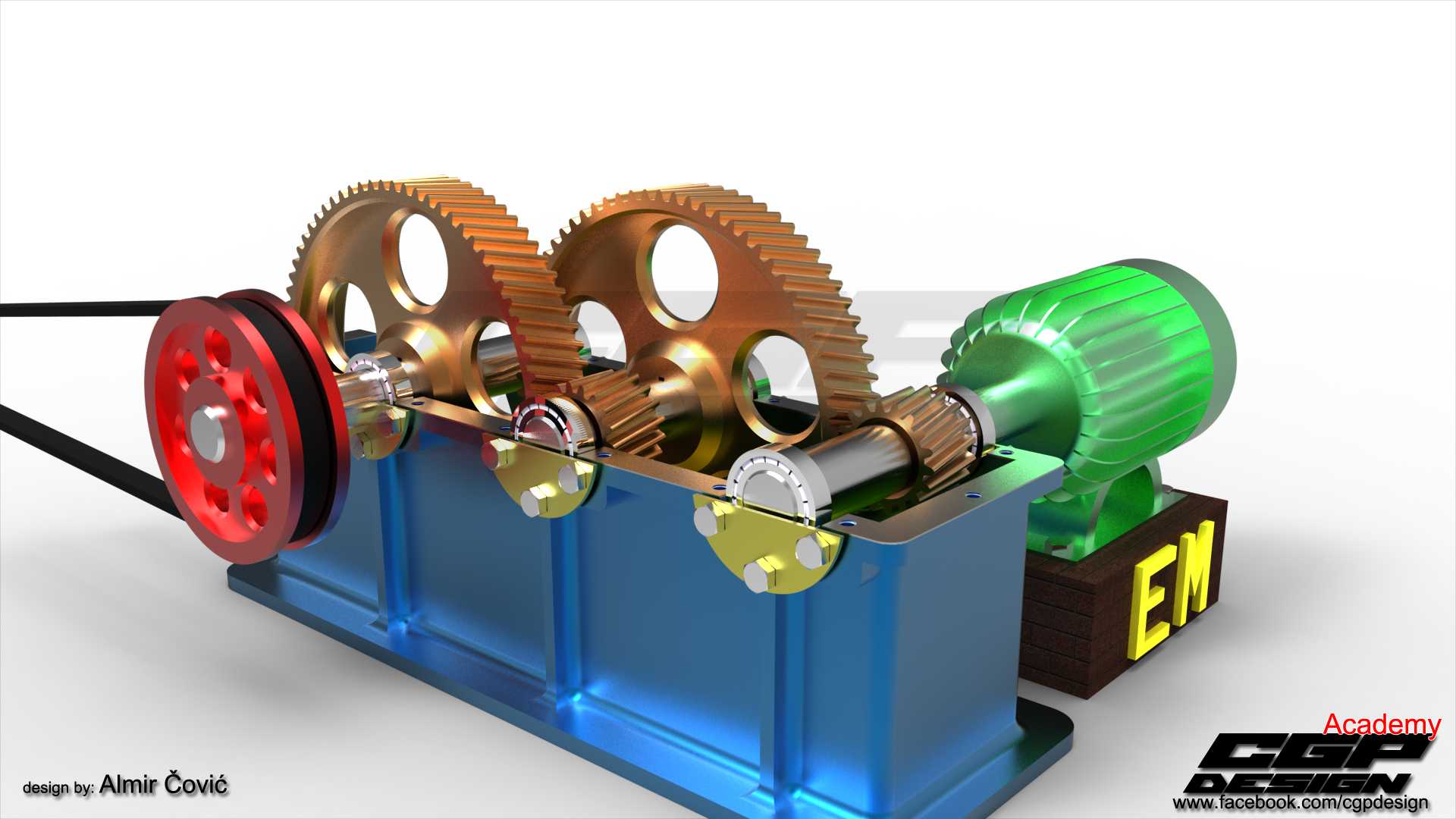

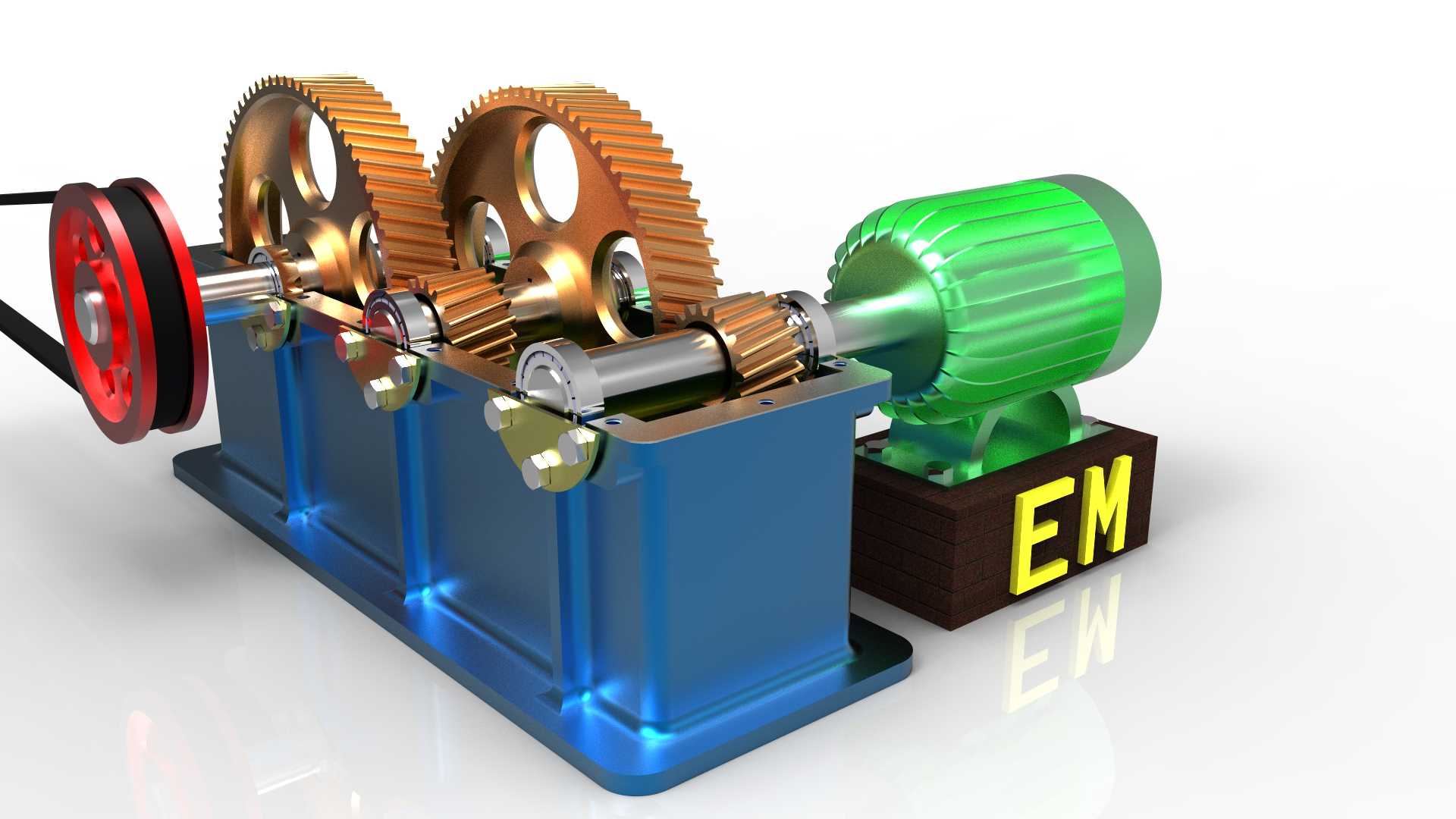

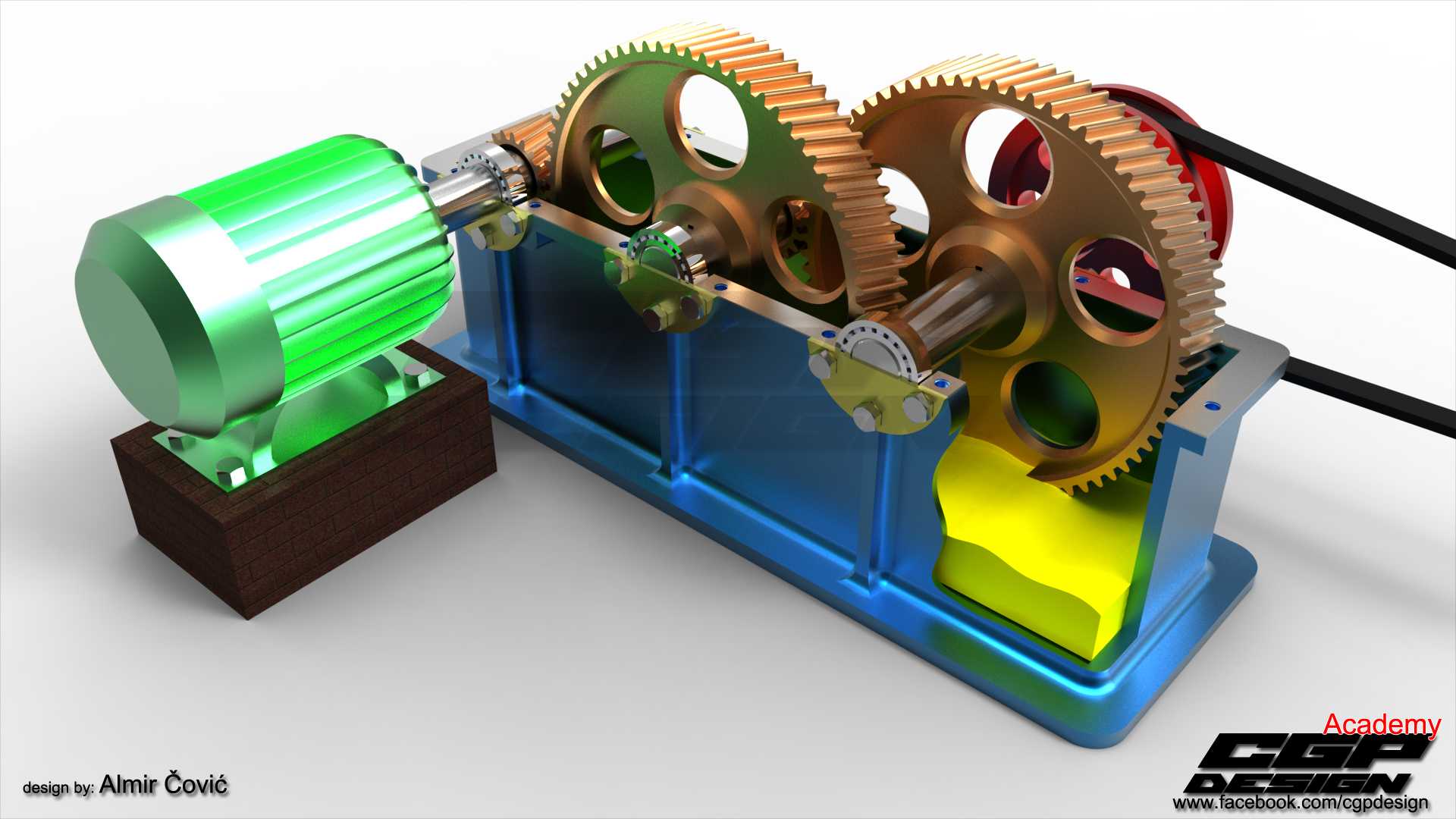

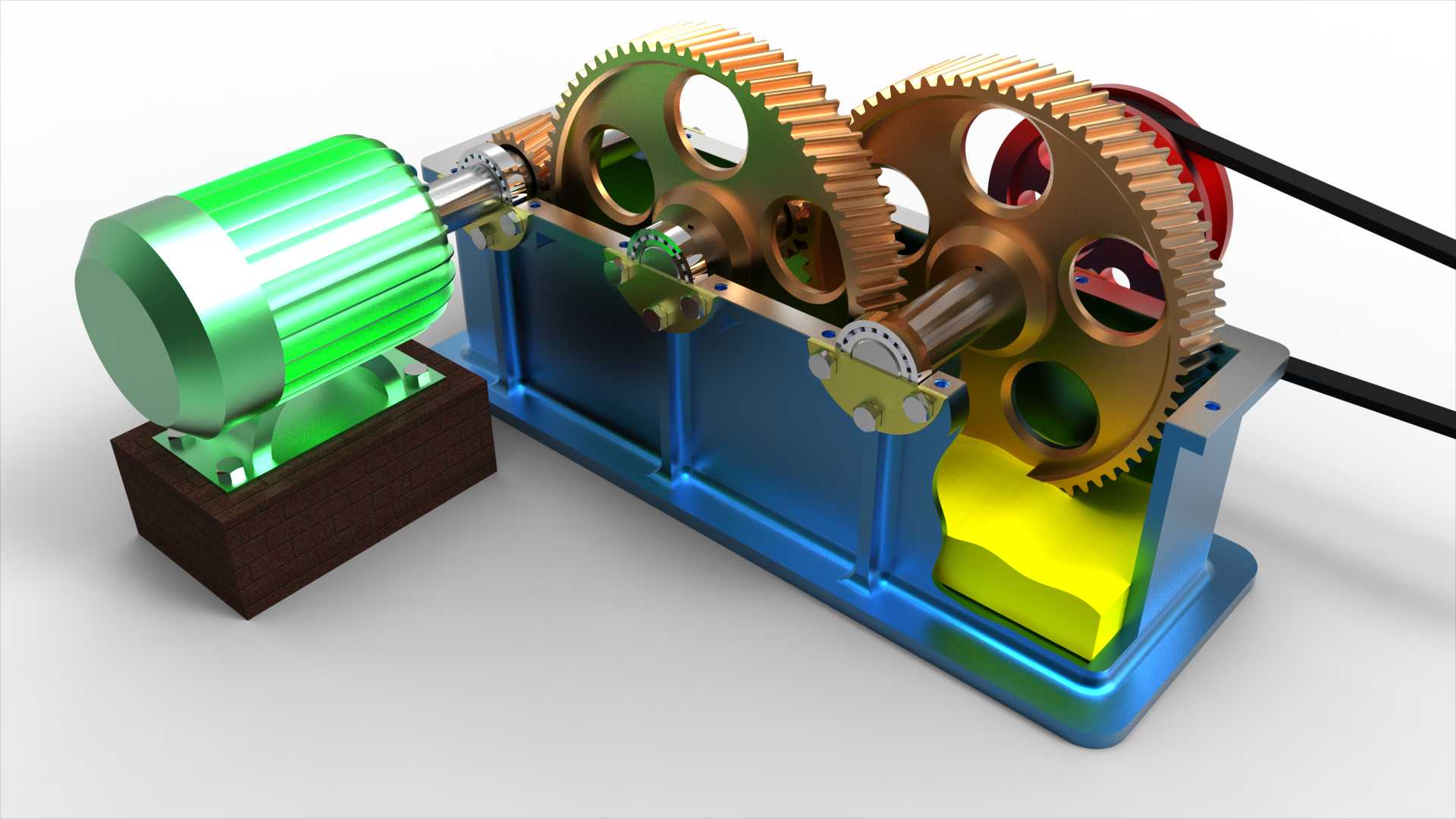

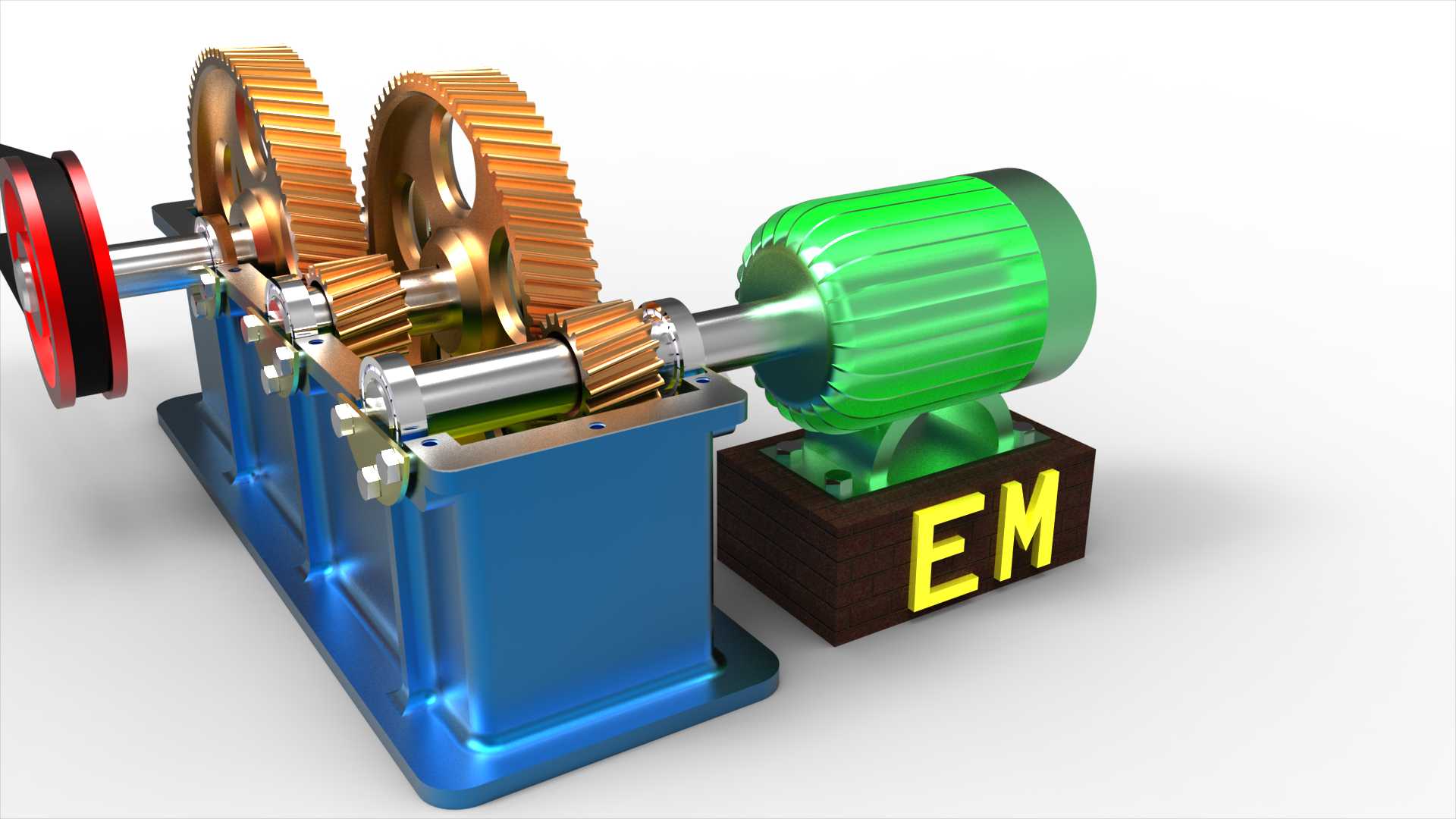

这款双级圆柱齿轮减速装置，是工业传动系统中应用极为广泛的动力匹配核心部件，主要承担原动机与工作机之间的转速调整、扭矩放大功能，适配各类需要低转速大扭矩输出的工业场景，常见于输送生产线、轻工包装设备、小型物料加工机械、自动化输送辊道等对传动平稳性有一定要求的通用工业场合，能够有效匹配常规驱动电机的高转速输出特性，将电机输出的高转速低扭矩动力转换为工作端需要的低转速大扭矩动力，保障整套设备的运行负载匹配。从功能特性来看，该装置采用两级直齿圆柱齿轮啮合传动结构，输入轴直接与驱动电机输出端对接，第一级小齿轮带动大直径从动齿轮完成第一次减速，再通过中间轴将动力传递至第二级齿轮副，完成第二次减速后从输出轴向外输出动力，两级传动的结构设计既可以实现较大的传动比覆盖，又能将整体结构控制在较为紧凑的尺寸范围内，箱体内预留的储油空间可以储存润滑油脂，在齿轮运转过程中通过飞溅润滑的方式持续为啮合齿面、轴承配合位置提供润滑，降低传动过程中的摩擦损耗，延长部件使用寿命，箱体采用剖分式结构设计，上下箱体通过连接螺栓紧固，既可以保证装配过程中齿轮、轴系部件的便捷安装，也方便后期使用过程中的维护检修、润滑油更换操作。从设计思路来看，该装置整体采用同轴式布局，输入轴与输出轴保持平行布置，齿轮参数经过匹配计算，各级齿轮的齿宽、模数均按照传递扭矩的大小做了对应优化，在保证齿面接触强度、齿根弯曲强度满足负载要求的前提下，尽可能缩小齿轮的整体尺寸，降低装置整体重量；箱体外部设置的加强筋结构，既可以提升箱体的结构刚性，避免齿轮啮合过程中箱体产生形变影响啮合精度，也可以增大箱体的散热面积，将传动过程中产生的热量更快散发到空气中，避免箱体内温度过高导致润滑油性能下降。从安装边界来看，该装置的箱体底部设置有平整的安装基面，带有对应的安装固定孔位，可以直接通过螺栓固定在设备的安装机架上，输入轴端的连接尺寸适配常规标准电机的输出轴径，输出轴端可以通过联轴器、链轮或者带轮与工作负载端连接，整体外形轮廓规整，没有外凸的尖锐结构，安装时不需要预留过大的操作空间，输入轴与输出轴的中心高经过统一设计，能够匹配多数常规工业设备的安装高度要求，轴端伸出位置均设置有密封结构，可以有效避免箱体内的润滑油渗漏，同时阻挡外部的粉尘、碎屑进入箱体内部，适配多粉尘的普通工业车间使用环境。
