带导向限位结构的压缩弹簧组件

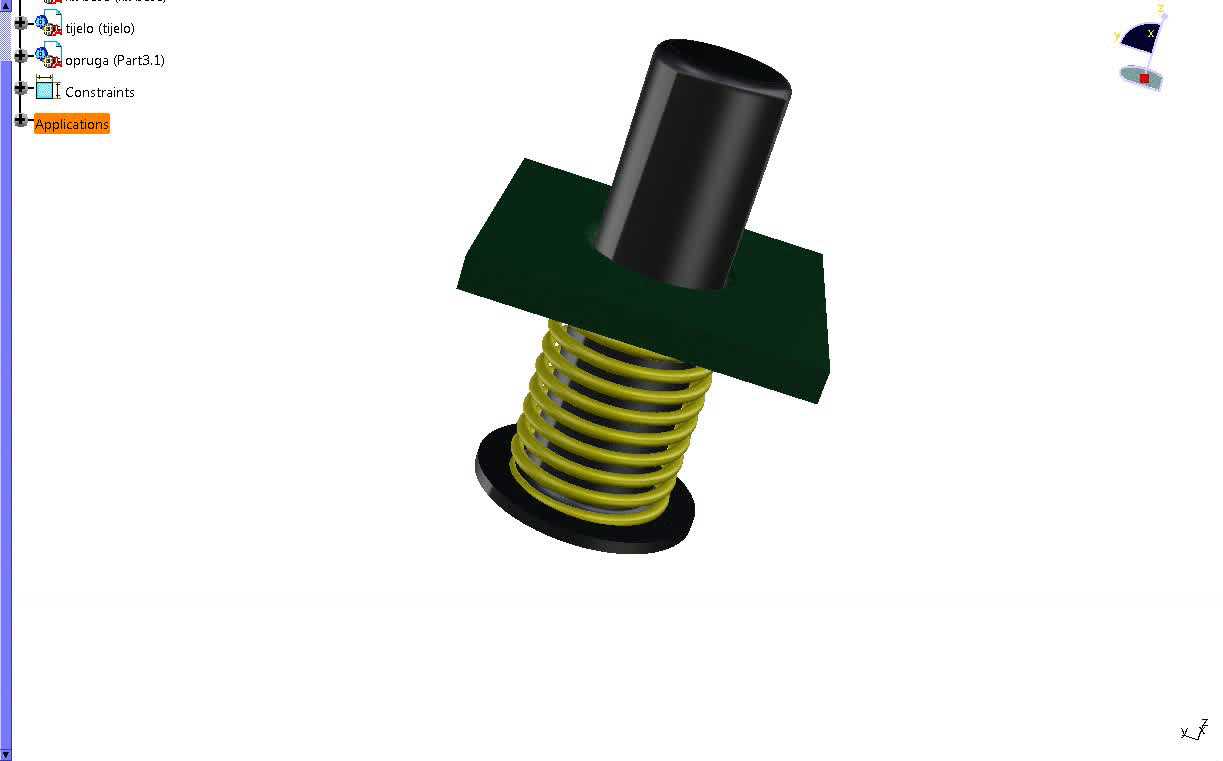

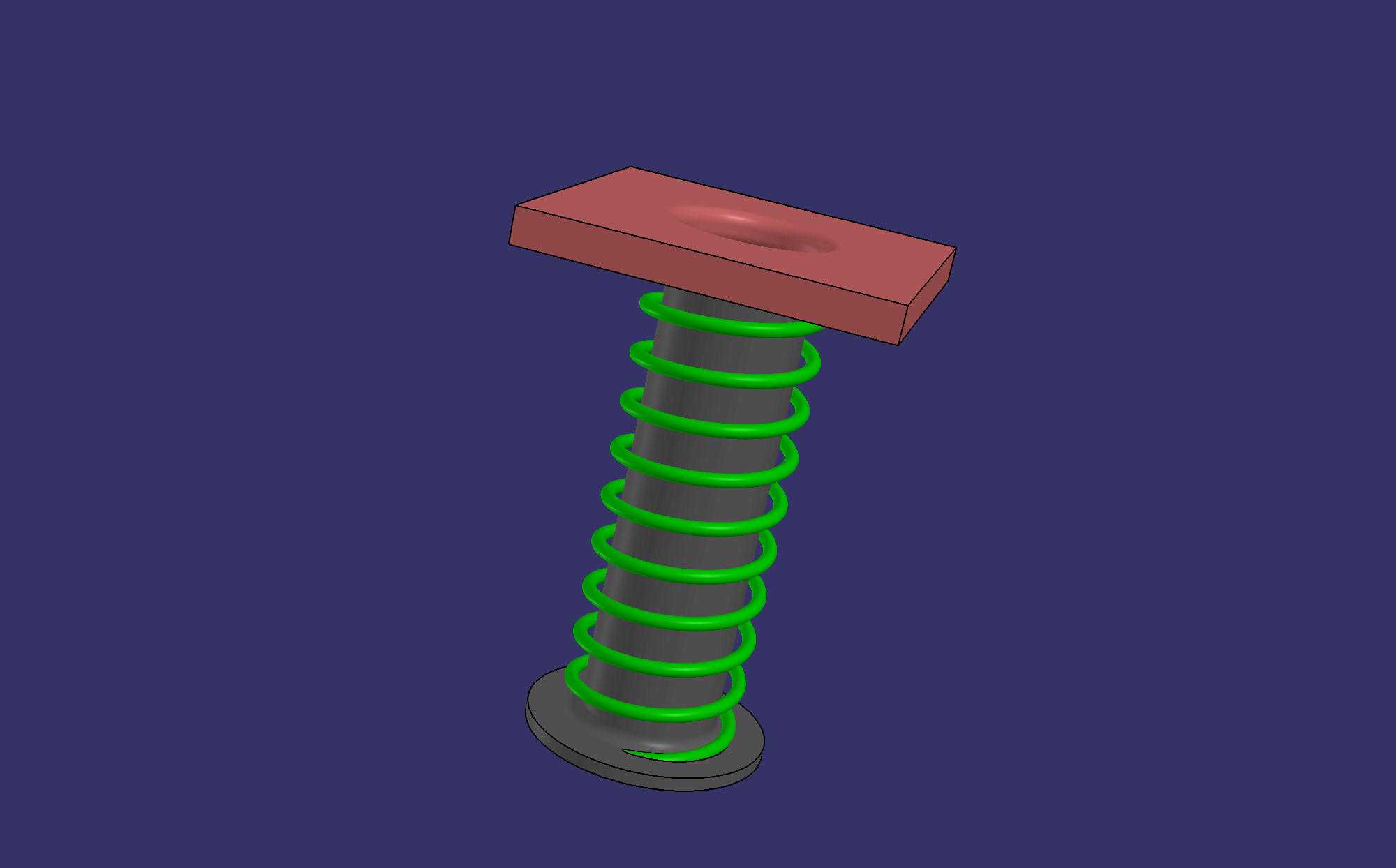

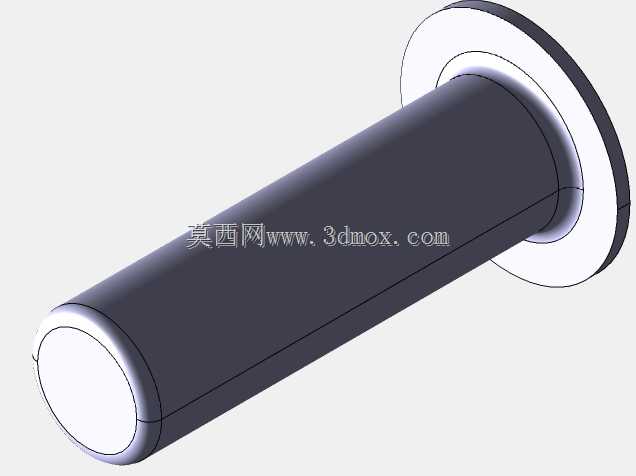

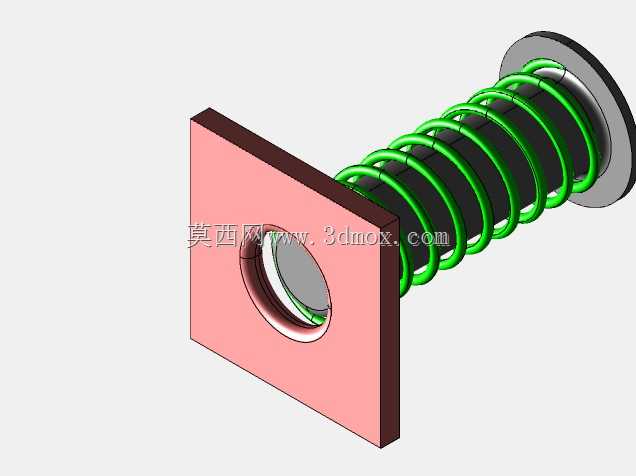

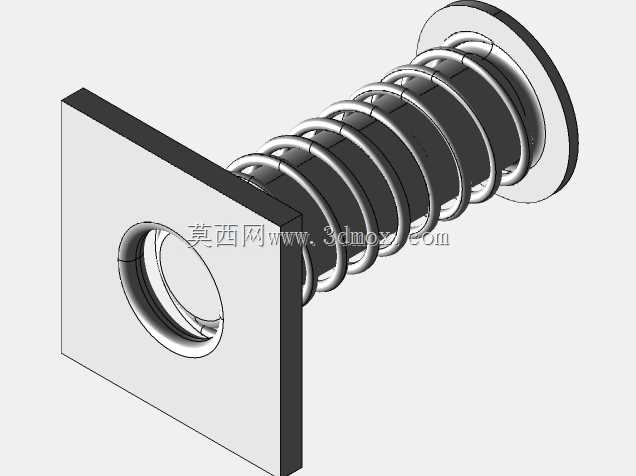

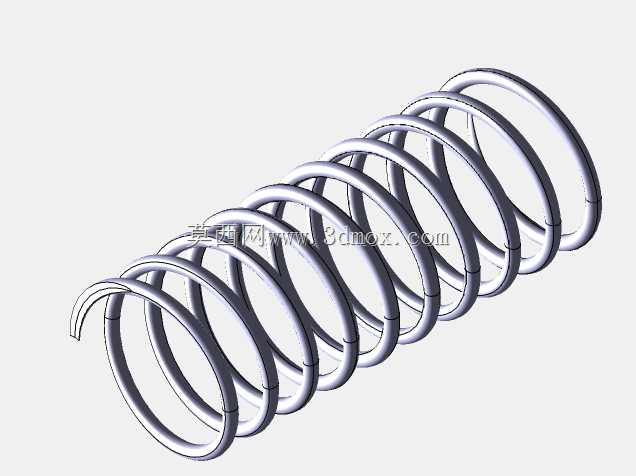

这款带导向限位结构的压缩弹簧组件，广泛应用于各类需要弹性缓冲、往复复位、行程限位的机械场景中，小到消费电子的按键回弹结构、小型家电的开合缓冲机构，大到工业设备的减震支座、自动化产线的行程缓冲单元、工装夹具的压紧复位结构，都能见到这类构件的身影，是机械传动与缓冲系统中十分常见的基础功能单元。该组件的核心功能是在承受轴向压力时提供稳定的弹性反力，同时依靠配套的导向结构避免弹簧受压时出现侧向弯折、错位偏移的问题，相比单独使用的裸弹簧，它的工作稳定性更强，使用寿命更长，能够在高频往复压缩的工况下保持一致的弹力输出，不会因为弹簧偏斜导致弹力衰减或者卡滞故障。从设计思路来看，这款组件采用了同轴导向的布局逻辑：中心设置圆柱导向芯轴，芯轴上端设置限位端盖，下端搭配圆形支撑底座，中间的方形安装板用于将整个组件固定在设备的安装基面之上，弹簧套设在芯轴外侧，上下两端分别抵接安装板和底部底座，当外部压力作用在芯轴上端时，芯轴沿着轴向向下移动压缩弹簧，提供缓冲或者复位的弹力，当外部载荷撤去后，弹簧回弹推动芯轴回到初始位置，而上端的限位端盖可以限制芯轴的最大回弹行程，避免芯轴从安装板中脱出，同时方形安装板上预留的安装位可以让组件通过螺栓快速固定在设备上，不需要额外设计复杂的固定结构。在外形尺寸与安装边界上，这款组件的整体径向尺寸以方形安装板的对角线为最大边界，安装时需要在设备基面上预留对应尺寸的方形安装空间，同时要保证安装面的平面度，避免安装后芯轴出现倾斜导致卡滞；轴向尺寸上，组件处于自由状态时的总高度为最大轴向尺寸，工作时芯轴向下压缩的行程由弹簧的有效压缩量决定，设计时需要预留足够的轴向活动空间，避免弹簧被压并导致组件损坏。导向芯轴与安装板的导向孔之间采用小间隙配合，既保证芯轴滑动顺畅，又能控制径向晃动量在合理范围内，避免弹簧受到额外的径向力，弹簧的线径、圈数、中径都经过匹配计算，能够提供适配工况的弹力系数，满足不同载荷下的缓冲复位需求。
